Siemens 3RH2911-1XA04-0MA0 Hilfsschalter Sofortschaltend 4 Öffner steckbar Passend für Marke (Relais): Siemens 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Hilfsschalter
Anschluss
Schrauben
Typ
3RH2911-1XA04-0MA0
Baugröße
S00
Schaltungsart
Sofortschaltend
Datenblatt (PDF)
2 Set(s)
Anzahl
Gesamt (CHF 22.16 / Stück)
CHF 22.16
zzgl. MwSt.
Nur noch 2 Set(s) verfügbar
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Hilfsschalter 4Ö, stromb.: 1Ö, 1Ö, 1Ö, 1Ö
- Siemens
Technische Daten
- Ausführung des Produkts: frontseitig aufschnappbar, mit SUVA-Zulassung
- Produktfunktion / Zwangsführung: ja
- Produktfunktion / Zwangsführung, Anmerkung: mit 3RH2
- Produktfunktion / Spiegelkontakt: ja
- Produktfunktion / Spiegelkontakt, Anmerkung: mit 3RT2
- Anwendungsbereich: zur Erweiterung der Hilfskontakte im Steuerstromkreis
- Eignung zur Verwendung: Hilfs- und Leistungsschütz
- Stoßspannungsfestigkeit: 6 kV
- Art der anschließbaren Leiterquerschnitte / bei AWG-Leitungen / für Hilfskontakte: 2x (20 ... 16), 2x (18 ... 14)
- Art der anschließbaren Leiterquerschnitte / für Hilfskontakte / eindrähtig oder mehrdrähtig: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
- Art der anschließbaren Leiterquerschnitte / für Hilfskontakte / feindrähtig / mit Aderendbearbeitung: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
- Produkt-Art
Hilfsschalter
- Typ
3RH2911-1XA04-0MA0
- Baugröße
S00
- Schaltungsart
Sofortschaltend
- Kontaktart
4 Öffner
- Hilfskontaktart
4 Öffner
- Passend für Marke
Siemens
- Passend für Serie
Siemens Serie Sirius
- Besonderheiten
steckbar
- Montageart
Schnappbefestigung
- Anschluss
Schrauben
- Elektrische Lebensdauer
200000
- Mechanische Lebensdauer
10000000
IP20
- Min. Temperatur
-25 °C
- Max. Temperatur
+60 °C

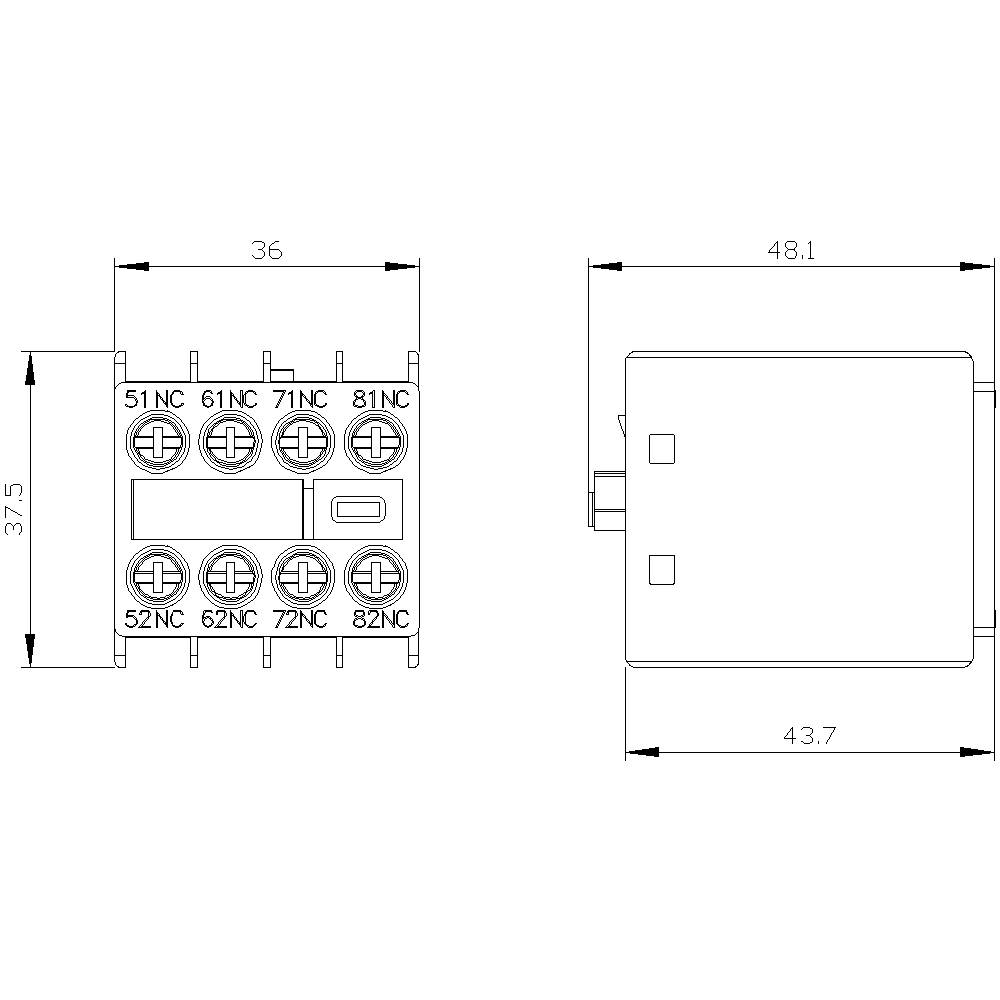

- Breite
36 mm
- Höhe
37.5 mm
- Tiefe
43.7 mm
- Abm.
(B x H x T) 36 x 37.5 x 43.7 mm
- Inhalt
1 St.
- RoHS-konform
Ja
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2862282 Siemens 3RH2911-1XA04-0MA0 Hilfsschalter Sofortschaltend 4 Öffner steckbar Passend für Marke (Relais): Siemens 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2862282 Siemens 3RH2911-1XA04-0MA0 Hilfsschalter Sofortschaltend 4 Öffner steckbar Passend für Marke (Relais): Siemens 1 St.
Beschreibung

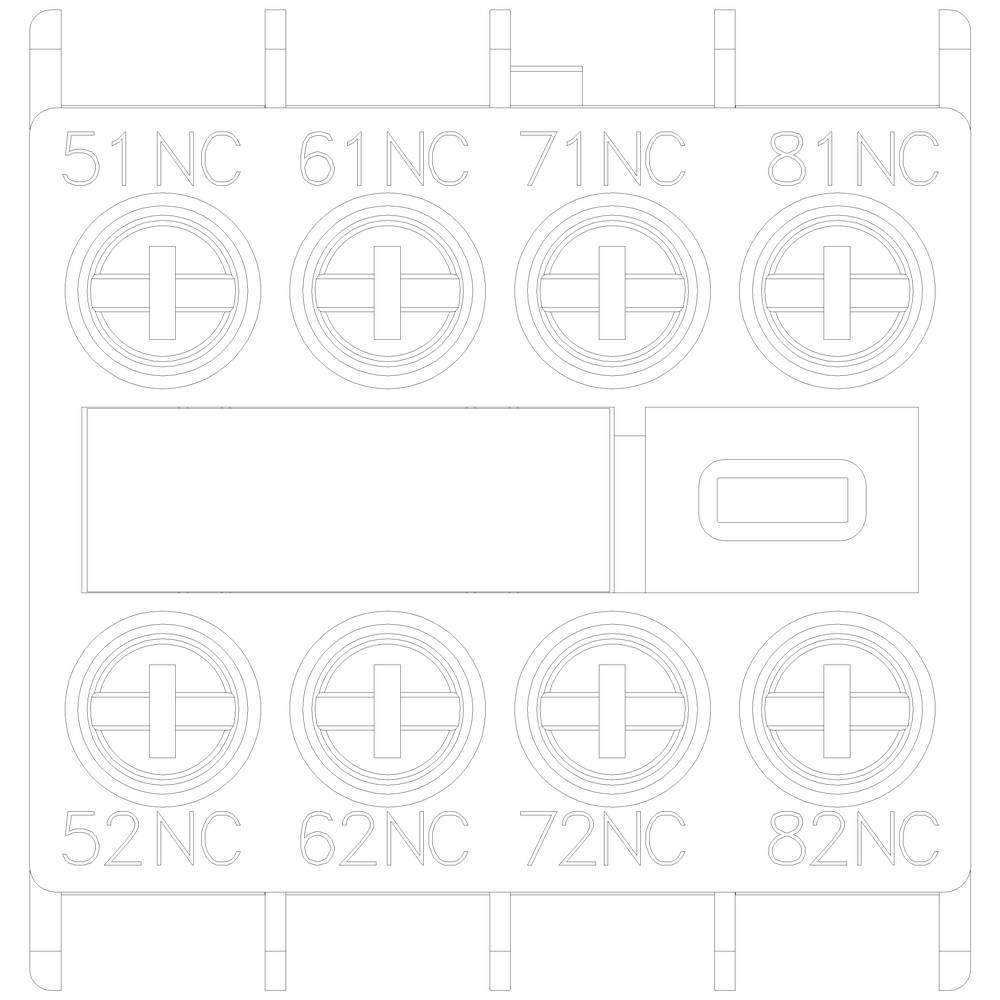

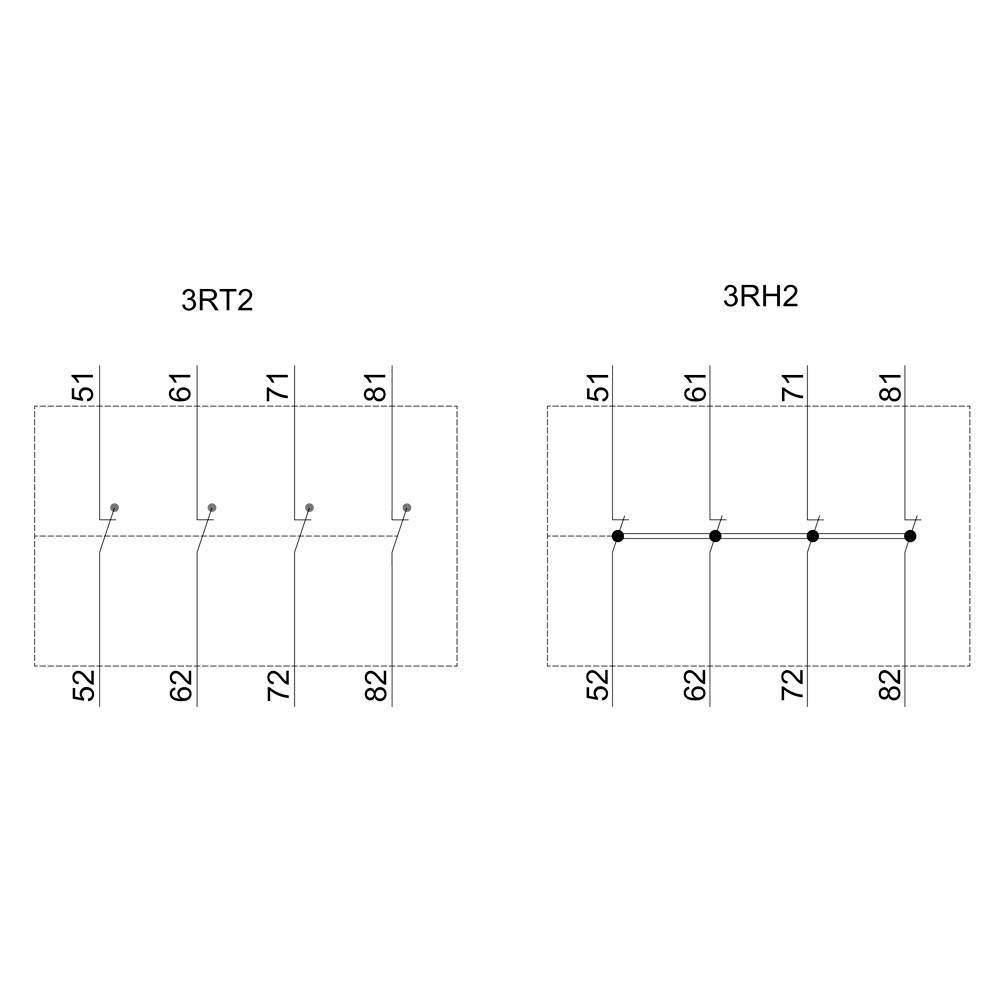

Hilfsschalter frontseitig, 4 Ö Strombahn 1 Ö, 1 Ö, 1 Ö, 1 Ö für 3RH2 und 3RT2 Schraubanschluss 51/52, 61/62, 71/72, 81/82 Hilfsschalter SIRIUS 3RH29 zur Erweiterung der Hilfskontakte im Steuerstromkreis.
Die frontseitigen Hilfsschalter 3RH29 können ohne Werkzeug baugrößenunabhängig auf die Schütze 3RT2 und Hilfsschütze 3RH2 montiert werden.

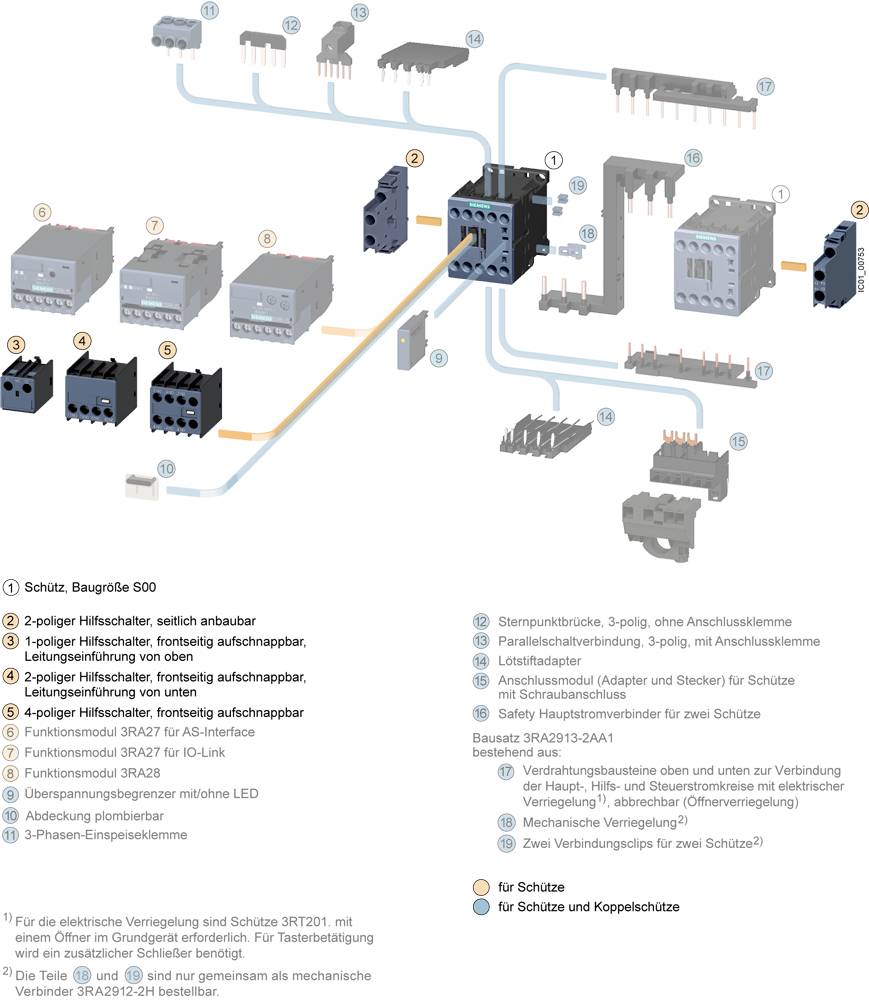

Die Hilfsschalter 3RH19/3RH29 sind als frontseitig oder seitlich anbaubare Varianten erhältlich, mit bis zu vier unverzögert schaltenden bzw. bis zu zwei voreilend schaltenden Schließern und Öffnern. Die Hilfsschalter können als zwangsgeführte Kontaktelemente in Hilfsschützen 3RH oder auch als Spiegelkontakte bei Leistungsschützen 3RT ausgeführt sein. Sie sind durchgängig mit Schraubanschluss und Federzuganschluss erhältlich.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Die frontseitigen Hilfsschalter 3RH29 können ohne Werkzeug baugrößenunabhängig auf die Schütze 3RT2 und Hilfsschütze 3RH2 montiert werden.
Die Hilfsschalter 3RH19/3RH29 sind als frontseitig oder seitlich anbaubare Varianten erhältlich, mit bis zu vier unverzögert schaltenden bzw. bis zu zwei voreilend schaltenden Schließern und Öffnern. Die Hilfsschalter können als zwangsgeführte Kontaktelemente in Hilfsschützen 3RH oder auch als Spiegelkontakte bei Leistungsschützen 3RT ausgeführt sein. Sie sind durchgängig mit Schraubanschluss und Federzuganschluss erhältlich.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Lieferumfang
- Geliefert wird: Siemens Dig.Industr. Hilfsschalterblock 4Ö stromb.: 1Ö, 1Ö, 1Ö 3RH2911-1XA04-0MA0, Verpackungseinheit: 1 Stk., EAN: 4011209904453
Hinweise
3RH29111XA040MA0
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
Systemvoraussetzungen
- Siemens 3RH2911-1XA04-0MA0 3RH2911-1XA040MA0 Hilfsschalter- block Front 4Ö
