Siemens 3RH2911-1HA13 Hilfsschalter steckbar Passend für Marke (Relais): Siemens 1 St.

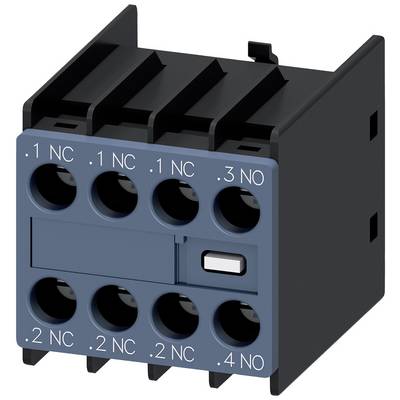

Ein elektrisches Relais mit mehreren Anschlüssen für verschiedene Schaltungen, aufgeteilt in 'NC' und 'NO' Ports, montierbar.

Abbildung ähnlich

Innenansicht eines Schaltschrankes neben einem Fenster mit Regentropfen. Im Hintergrund unscharf eine industrielle Maschine.

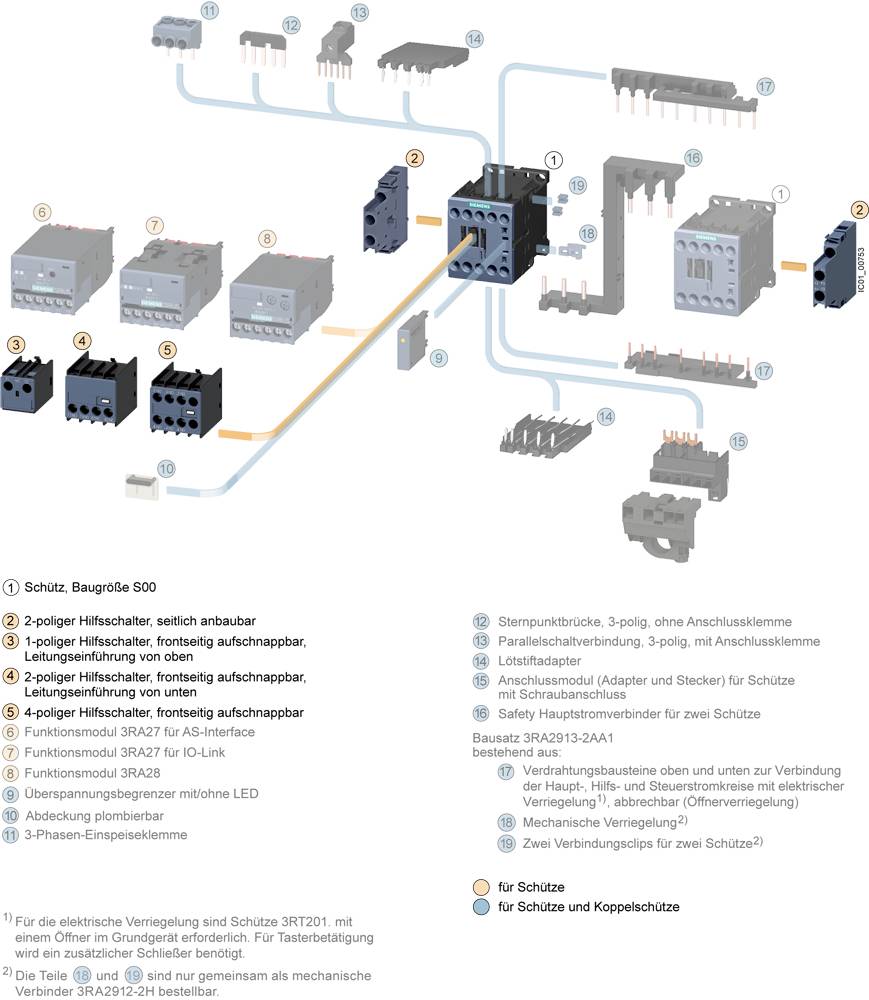

Diagramm zeigt verschiedene Schalter- und Relaiskomponenten mit Nummern und Pfeilen, beschreibt Funktionsmodule, Montage und Anwendungshinweise.

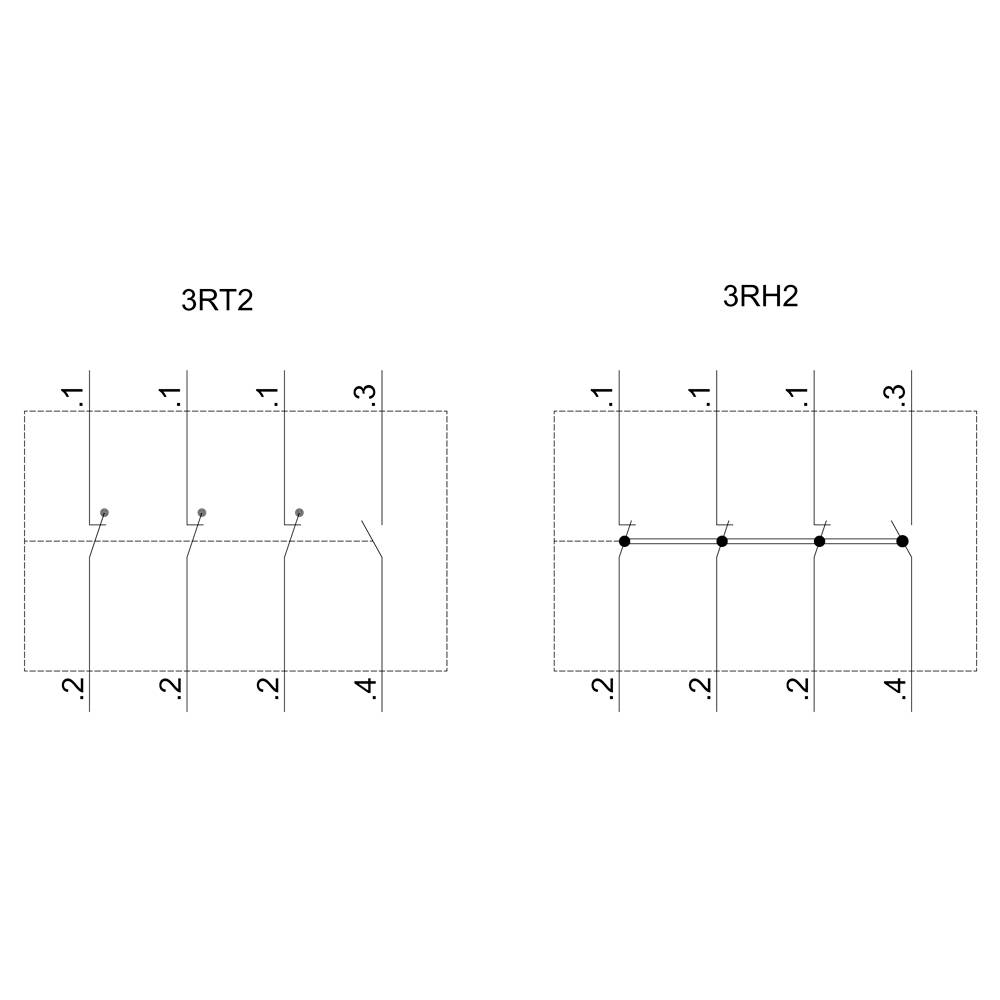

Schütz 3RT2 links und Relais 3RH2 rechts dargestellt; beide zeigen interne elektrische Schaltungen mit jeweils vier Anschlussnummern.

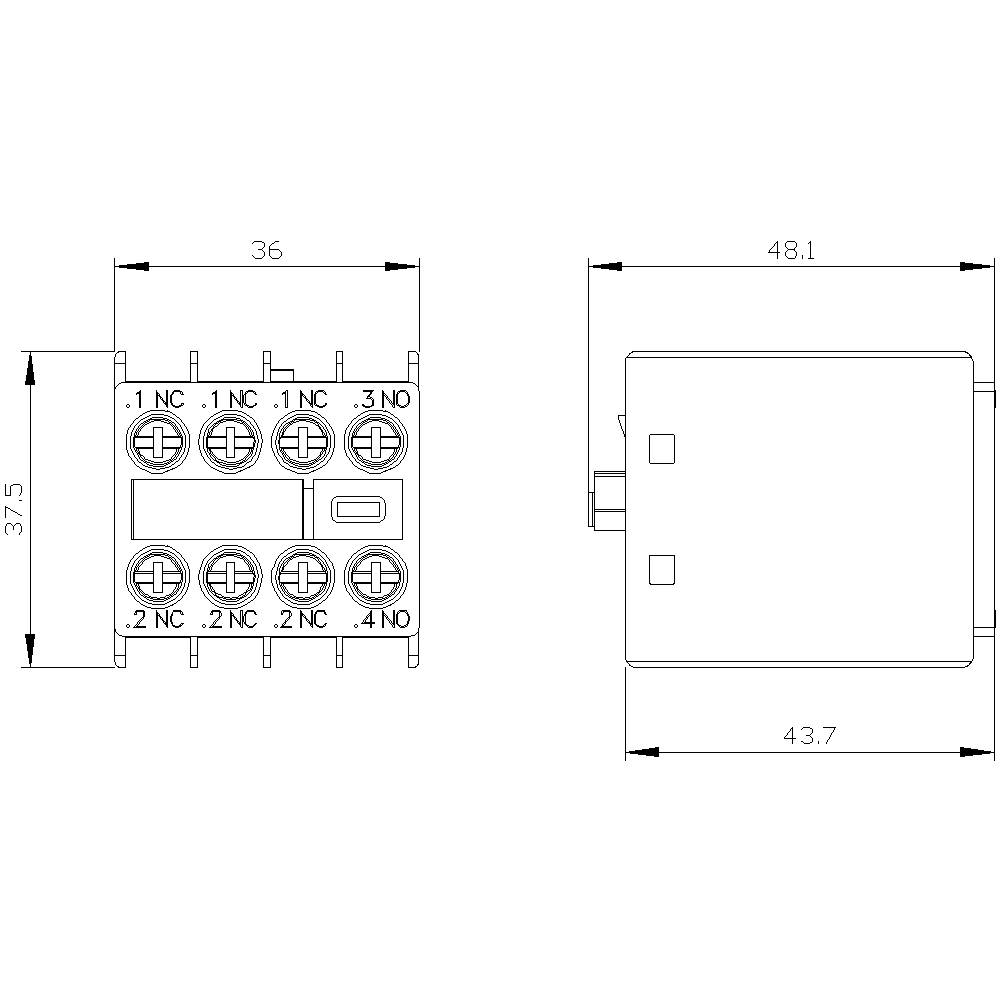

Technische Zeichnung eines elektrischen Steckverbinders mit Abmessungen: 36 x 37,5 mm Vorderansicht; 48,1 x 43,7 mm Seitenansicht.

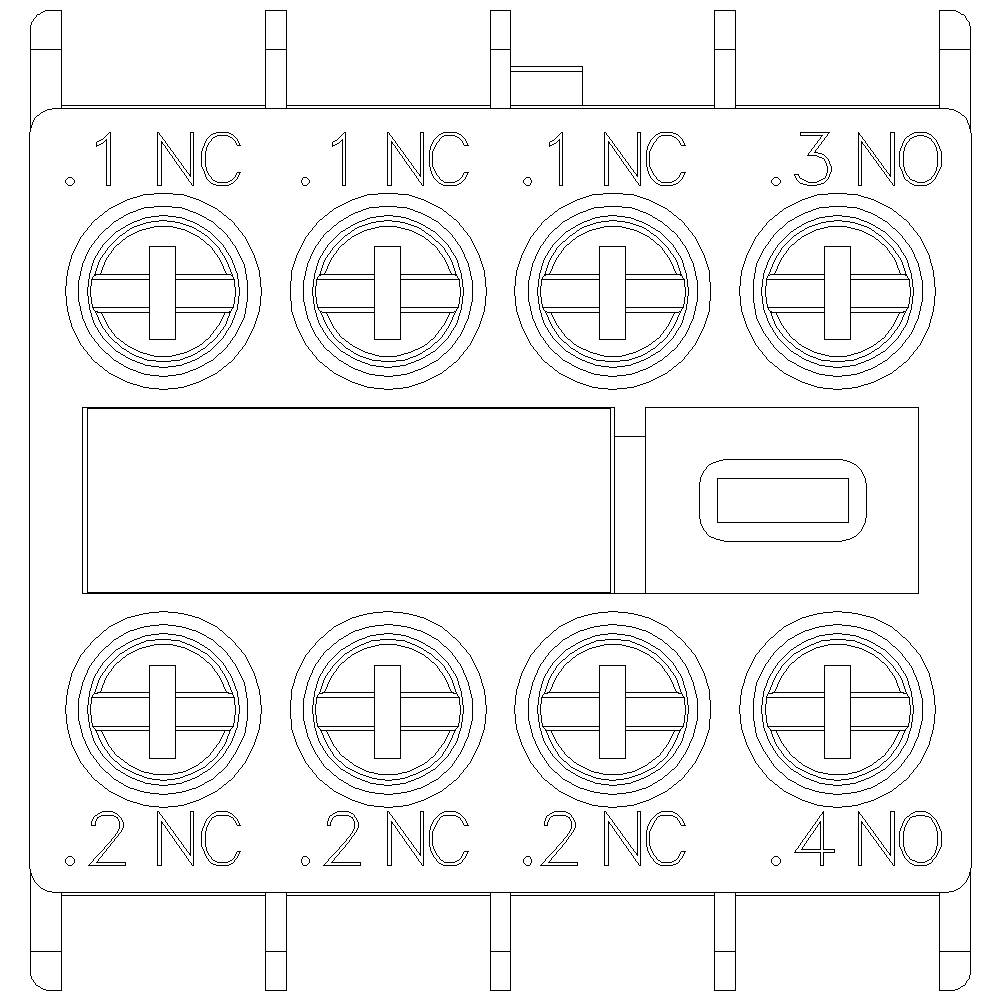

Eine technische Zeichnung zeigt eine Reihe von elektrischen Schaltern mit Beschriftungen '.1 NC', '.2 NC', '.3 NO', '.4 NO'.

1/6

Abbildung ähnlich

Produkt-Art

Hilfsschalter

Anschluss

Schrauben

Typ

3RH2911-1HA13

Baugröße

S00

Hilfskontaktart

1 Schließer

3 Öffner

Datenblatt (PDF)

Sofort-Lieferung Do., 1. Okt.

8 Set(s)

Anzahl

Set(s)

Gesamt (CHF 18.46 / Stück)

CHF 18.46

zzgl. MwSt.

Nur noch 8 Set(s) verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Hilfsschalter 1S+3Ö Strombahnen:1Ö, 1Ö, 1S für Hilfs-/Motorschütze S00/S0

Produkttyp: Sonstiger Schalter/Taster
Typ: Sonstiger Schalter/Taster

Technische Daten

Ausführung des Produkts: frontseitig aufschnappbar
Produktfunktion / Zwangsführung: ja
Produktfunktion / Zwangsführung, Anmerkung: mit 3RH2
Produktfunktion / Spiegelkontakt: ja
Produktfunktion / Spiegelkontakt, Anmerkung: mit 3RT2
Anwendungsbereich: zur Erweiterung der Hilfskontakte im Steuerstromkreis
Eignung zur Verwendung: Hilfs- und Leistungsschütz
Stoßspannungsfestigkeit: 6 kV
Art der anschließbaren Leiterquerschnitte / bei AWG-Leitungen / für Hilfskontakte: 2x (20 ... 16), 2x (18 ... 14)
Art der anschließbaren Leiterquerschnitte / für Hilfskontakte / eindrähtig oder mehrdrähtig: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
Art der anschließbaren Leiterquerschnitte / für Hilfskontakte / feindrähtig / mit Aderendbearbeitung: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)

Produkt-Art: Hilfsschalter

Typ: 3RH2911-1HA13

Baugröße: S00
S0
S2
S3

Hilfskontaktart: 1 Schließer
3 Öffner

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Besonderheiten: steckbar

Montageart: Schnappbefestigung

Anschluss: Schrauben

Elektrische Lebensdauer: 200000

Mechanische Lebensdauer: 10000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 36 mm

Höhe: 37.5 mm

Tiefe: 43.7 mm

Abm.: (B x H x T) 36 x 37.5 x 43.7 mm

Inhalt: 1 St.

RoHS-konform: Ja

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2862275 Siemens 3RH2911-1HA13 Hilfsschalter steckbar Passend für Marke (Relais): Siemens 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2862275 Siemens 3RH2911-1HA13 Hilfsschalter steckbar Passend für Marke (Relais): Siemens 1 St.

Beschreibung

Hilfsschalter frontseitig, 1 S + 3 Ö Strombahn 1 Ö, 1 Ö, 1 Ö, 1 S für 3RH2 und 3RT2 Schraubanschluss .1/.2, .1/.2, .1/.2, .3/.4 Hilfsschalter SIRIUS 3RH29 zur Erweiterung der Hilfskontakte im Steuerstromkreis.
Die frontseitigen Hilfsschalter 3RH29 können ohne Werkzeug baugrößenunabhängig auf die Schütze 3RT2 und Hilfsschütze 3RH2 montiert werden.
Die Hilfsschalter 3RH19/3RH29 sind als frontseitig oder seitlich anbaubare Varianten erhältlich, mit bis zu vier unverzögert schaltenden bzw. bis zu zwei voreilend schaltenden Schließern und Öffnern. Die Hilfsschalter können als zwangsgeführte Kontaktelemente in Hilfsschützen 3RH oder auch als Spiegelkontakte bei Leistungsschützen 3RT ausgeführt sein. Sie sind durchgängig mit Schraubanschluss und Federzuganschluss erhältlich.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
