Siemens 3RH2911-1HA12 Hilfsschalter Sofortschaltend Passend für Marke (Relais): Siemens 1 St.

Ein elektrischer Steckverbinder mit fünf blauen Anschlüssen und silbernen Beschriftungen '1 NC' und '2 NC' auf der Vorderseite.

Abbildung ähnlich

Ein offener Schaltschrank zeigt technische Komponenten, während Regenwasser auf dem Fenster eines Gebäudes mit moderner Architektur abperlt.

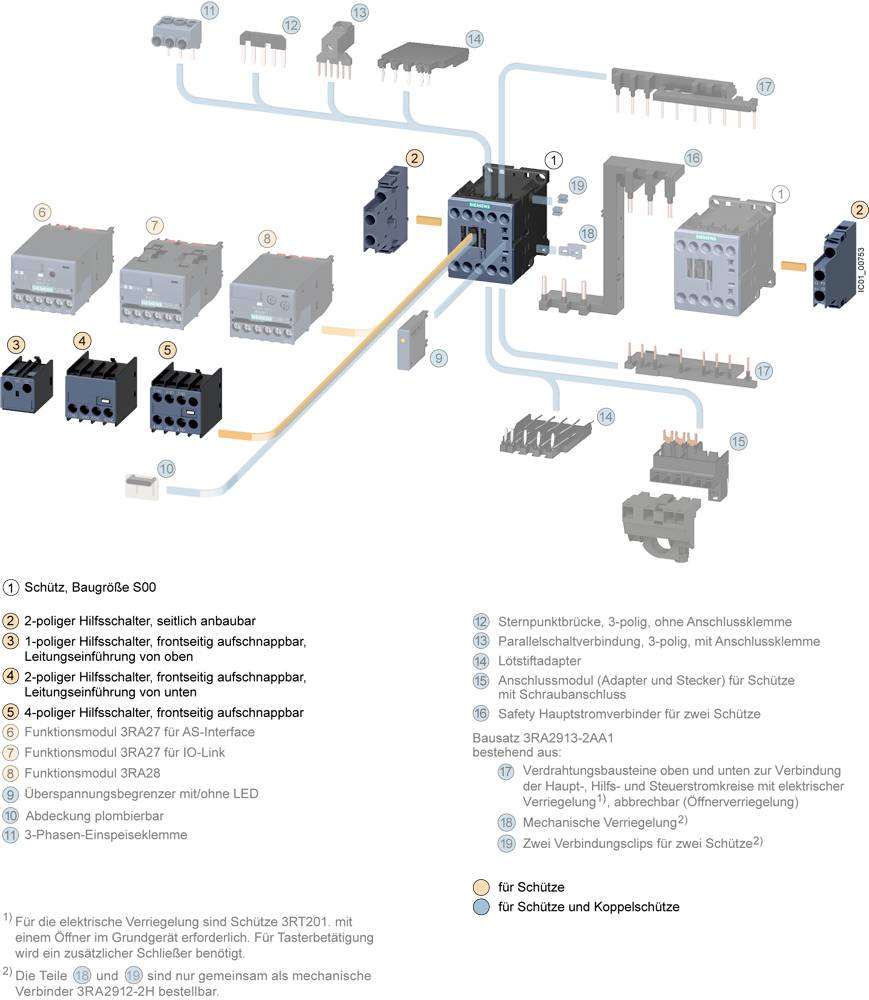

Diagramm zeigt Schütz Baugröße 500 mit Details zu Hilfsschaltern. Nummerierte Komponenten und Verbindungen für Schütze und Koppelrelais erklärt.

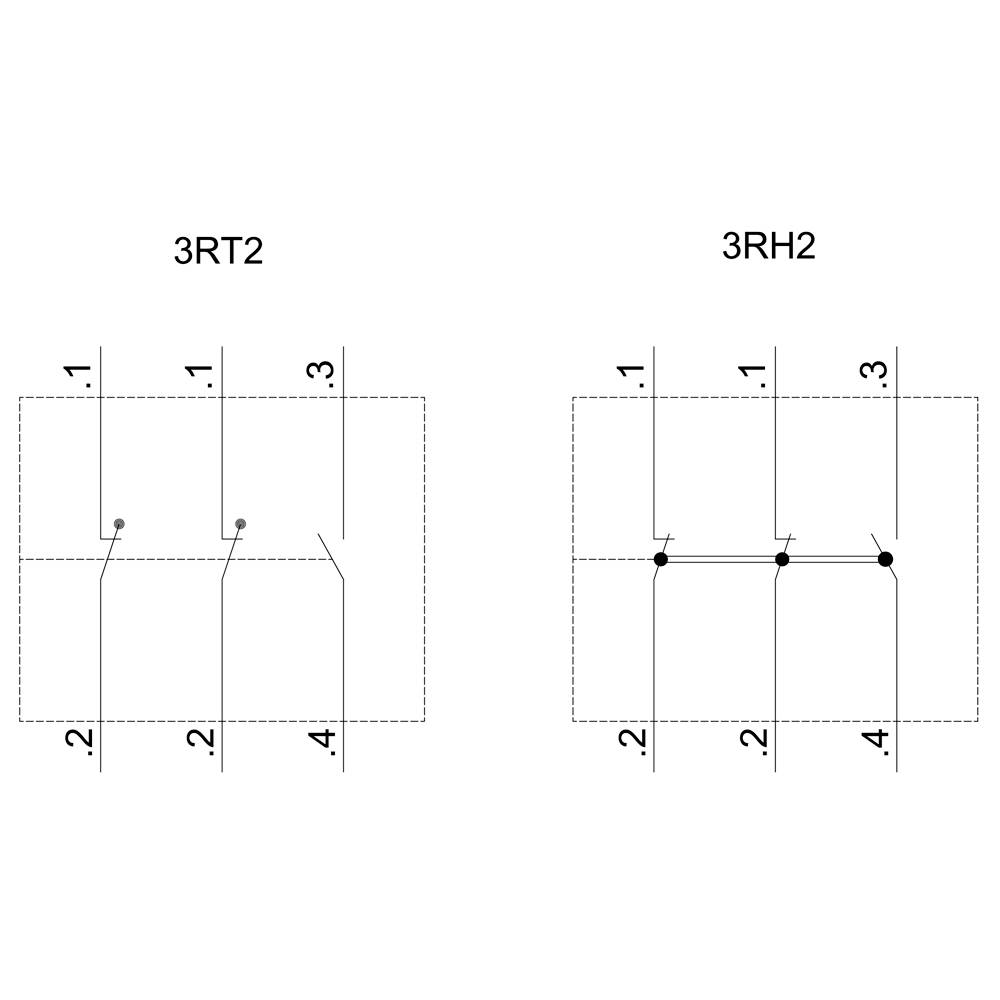

Schaltplan zeigt zwei Kontakte: Links '3RT2' mit Verbindungen bei 1, 2, 3; Rechts '3RH2' mit Verbindungen bei 1, 2, 3, 4.

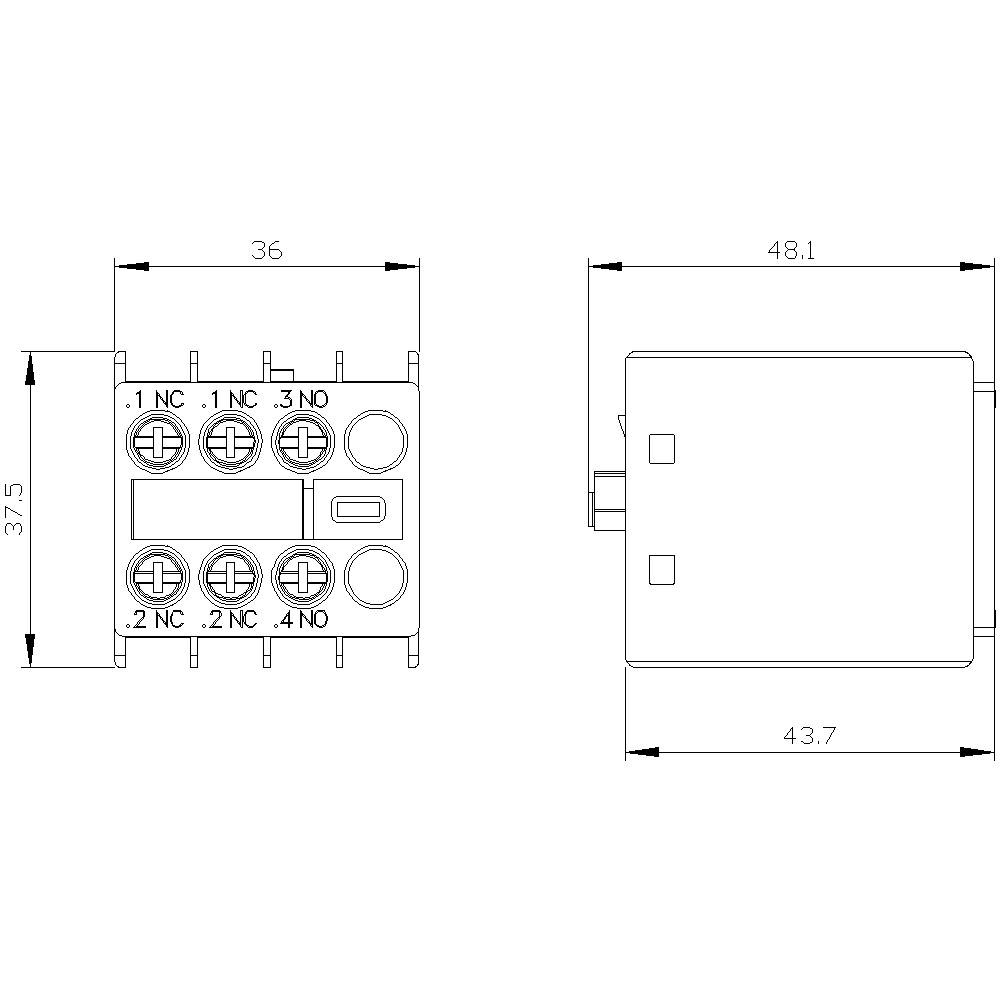

Schaltschema eines elektrischen Relais mit Abmessungen: Breite 36 mm, Tiefe 37,5 mm, Höhe 48,1 mm. Zeigt Anschlussklemmen und Kontaktbelegung.

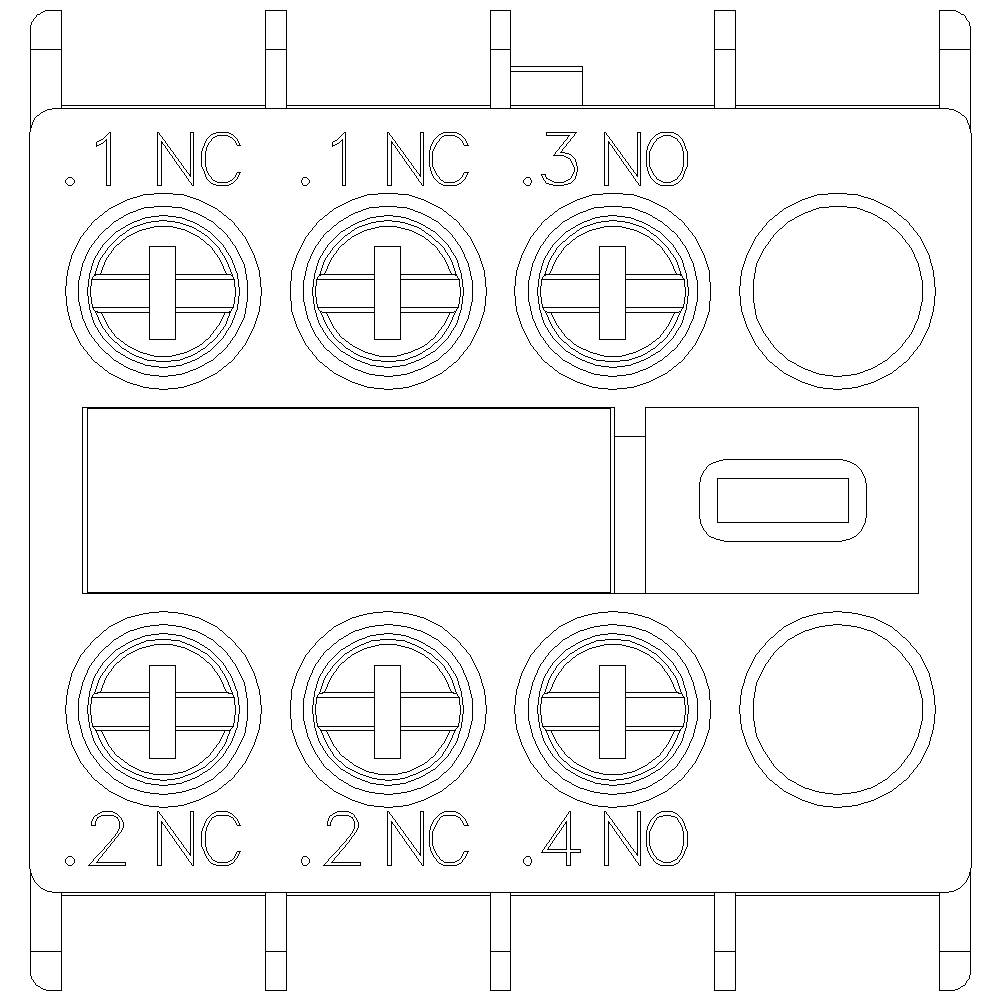

Schaltplan einer Komponente mit Klemmenbeschriftungen '.1 NC', '.2 NC', '.3 NO', '.4 NO'. Zeigt elektrischen Anschlussaufbau.

1/6

Abbildung ähnlich

Produkt-Art

Hilfsschalter

Anschluss

Schrauben

Typ

3RH2911-1HA12

Baugröße

S00

Schaltungsart

Sofortschaltend

Datenblatt (PDF)

Sofort-Lieferung Do., 1. Okt.

16 Set(s)

Anzahl

Set(s)

Gesamt (CHF 18.46 / Stück)

CHF 18.46

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Hilfsschalter 1S+2Ö Strombahnen:1Ö, 1S für Hilfs-/Motorschütze S00/S0

3RH,Aufsatzblock,Baugröße S0,Baugröße S00,Hilfsbaustein,Hilfsblock,Hilfskontaktblock,Hilfsschalter,Hilfsschalterbaustein,Hilfsschalterblock

Technische Daten

Ausführung des Produkts: frontseitig aufschnappbar
Produktfunktion / Zwangsführung: ja
Produktfunktion / Zwangsführung, Anmerkung: mit 3RH2
Produktfunktion / Spiegelkontakt: ja
Produktfunktion / Spiegelkontakt, Anmerkung: mit 3RT2
Anwendungsbereich: zur Erweiterung der Hilfskontakte im Steuerstromkreis
Eignung zur Verwendung: Hilfs- und Leistungsschütz
Stoßspannungsfestigkeit: 6 kV
Art der anschließbaren Leiterquerschnitte / bei AWG-Leitungen / für Hilfskontakte: 2x (20 ... 16), 2x (18 ... 14)
Art der anschließbaren Leiterquerschnitte / für Hilfskontakte / eindrähtig oder mehrdrähtig: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
Art der anschließbaren Leiterquerschnitte / für Hilfskontakte / feindrähtig / mit Aderendbearbeitung: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)

Produkt-Art: Hilfsschalter

Typ: 3RH2911-1HA12

Baugröße: S00
S0
S2
S3

Schaltungsart: Sofortschaltend

Hilfskontaktart: 1 Schließer
2 Öffner

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Montageart: Schnappbefestigung

Anschluss: Schrauben

Elektrische Lebensdauer: 200000

Mechanische Lebensdauer: 10000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 36 mm

Höhe: 37.5 mm

Tiefe: 43.7 mm

Abm.: (B x H x T) 36 x 37.5 x 43.7 mm

Inhalt: 1 St.

RoHS-konform: Ja

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2862274 Siemens 3RH2911-1HA12 Hilfsschalter Sofortschaltend Passend für Marke (Relais): Siemens 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2862274 Siemens 3RH2911-1HA12 Hilfsschalter Sofortschaltend Passend für Marke (Relais): Siemens 1 St.

Beschreibung

Hilfsschalter frontseitig, 1 S + 2 Ö Strombahn 1 Ö, 1 Ö, 1 S für 3RH2 und 3RT2 Schraubanschluss .1/.2, .1/.2, .3/.4 Hilfsschalter SIRIUS 3RH29 zur Erweiterung der Hilfskontakte im Steuerstromkreis.
Die frontseitigen Hilfsschalter 3RH29 können ohne Werkzeug baugrößenunabhängig auf die Schütze 3RT2 und Hilfsschütze 3RH2 montiert werden.
Die Hilfsschalter 3RH19/3RH29 sind als frontseitig oder seitlich anbaubare Varianten erhältlich, mit bis zu vier unverzögert schaltenden bzw. bis zu zwei voreilend schaltenden Schließern und Öffnern. Die Hilfsschalter können als zwangsgeführte Kontaktelemente in Hilfsschützen 3RH oder auch als Spiegelkontakte bei Leistungsschützen 3RT ausgeführt sein. Sie sind durchgängig mit Schraubanschluss und Federzuganschluss erhältlich.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
