Siemens 3RH2911-1HA01 Hilfsschalter Sofortschaltend 1 Öffner mit Hilfskontakt Passend für Marke (Relais): Siemens Piece

Elektrischer Schließkontaktblock mit sechs Anschlüssen in zwei Reihen. Obere Reihe ist mit '.1 NC', untere mit '.2 NC' beschriftet.

Abbildung ähnlich

Ein offener Schaltschrank und eine Produktionsmaschine, getrennt durch ein regennasses Fenster. Sichtbare Verkabelung und Steuerungsgeräte.

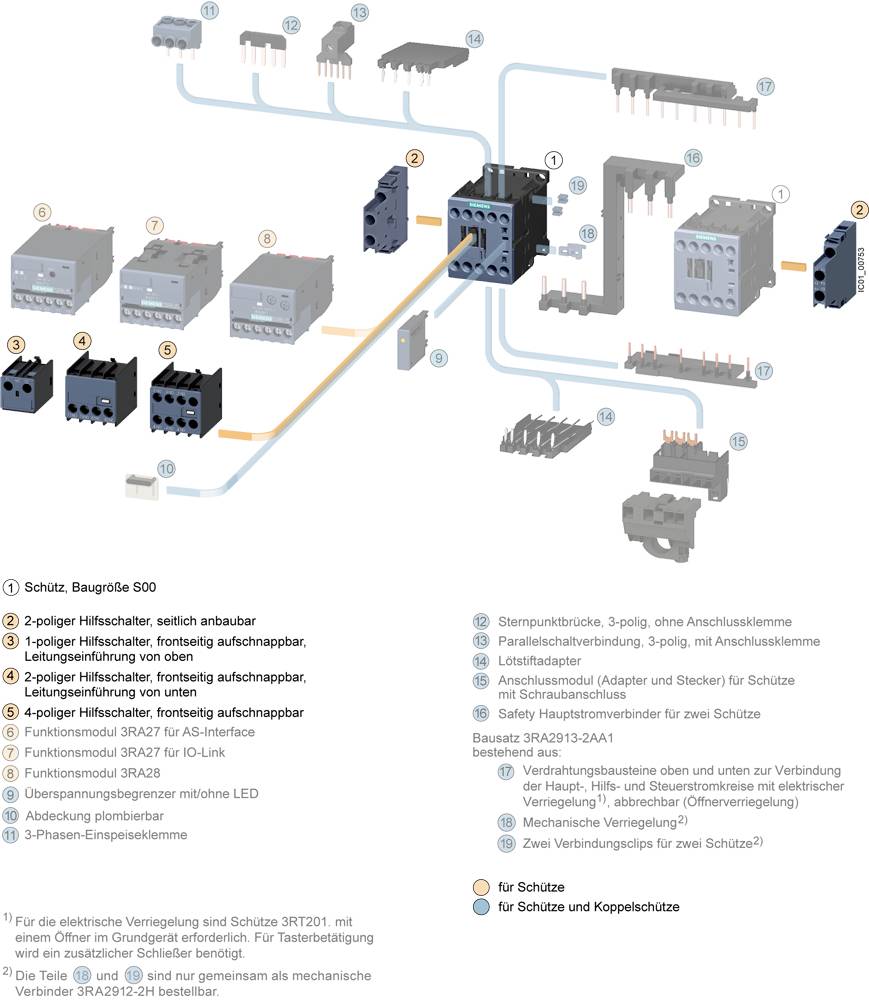

Ein Diagramm zeigt verschiedene Schütze und Hilfsschalter, mit Nummern und Pfeilen verbunden. Legende erläutert die Bestandteile und Verbindungen.

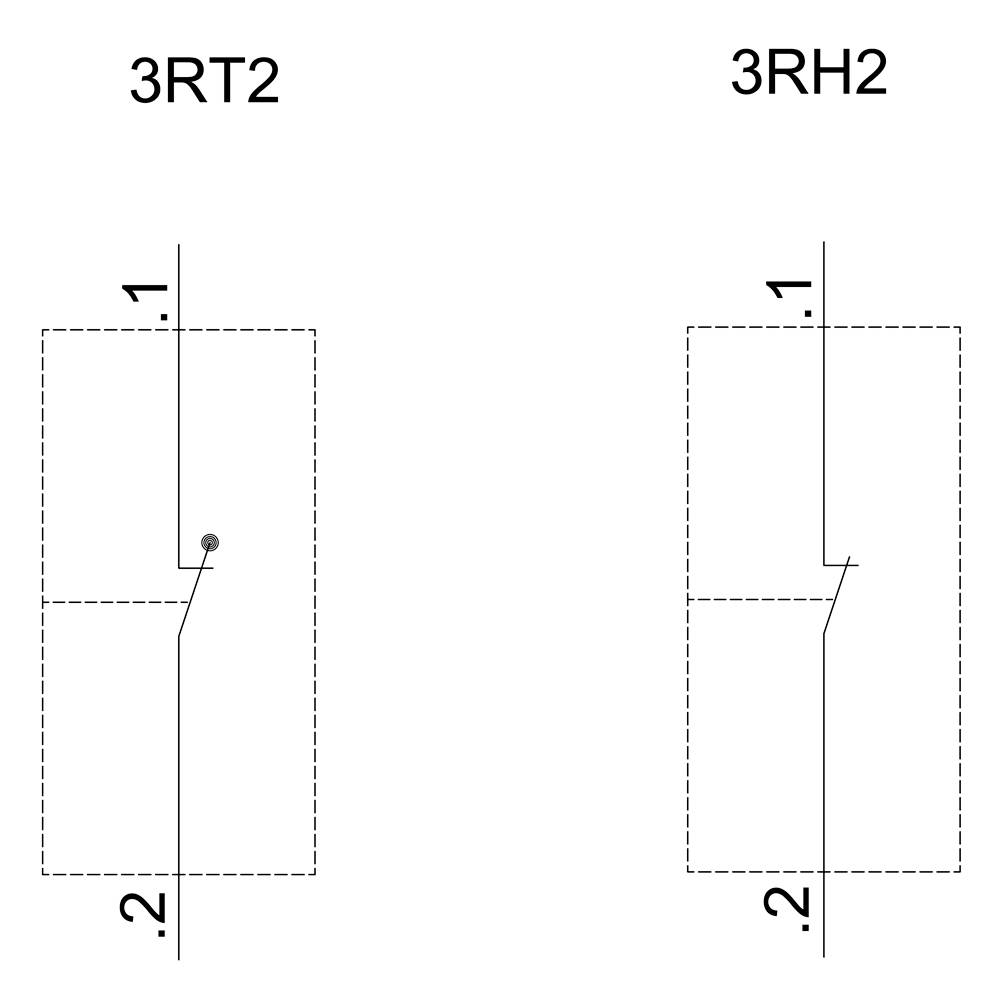

Schaltplan zeigt zwei Schalter: links '3RT2', rechts '3RH2'. Beide Schalter drehen sich oben '1' nach unten '2'.

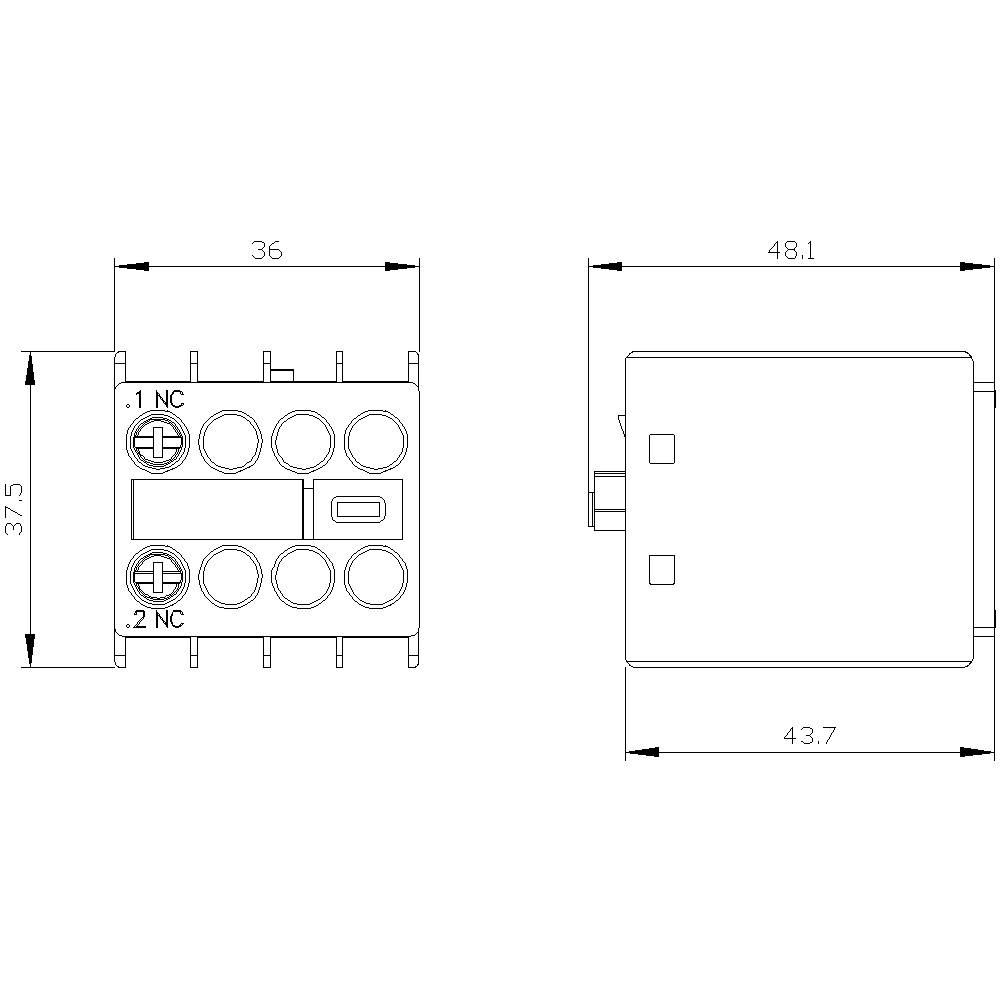

Technische Zeichnung eines elektrischen Relais mit Maßen: Breite 36 mm, Tiefe 43,7 mm, Höhe 48,1 mm. Zeigt Anschlüsse und Stiftbelegung.

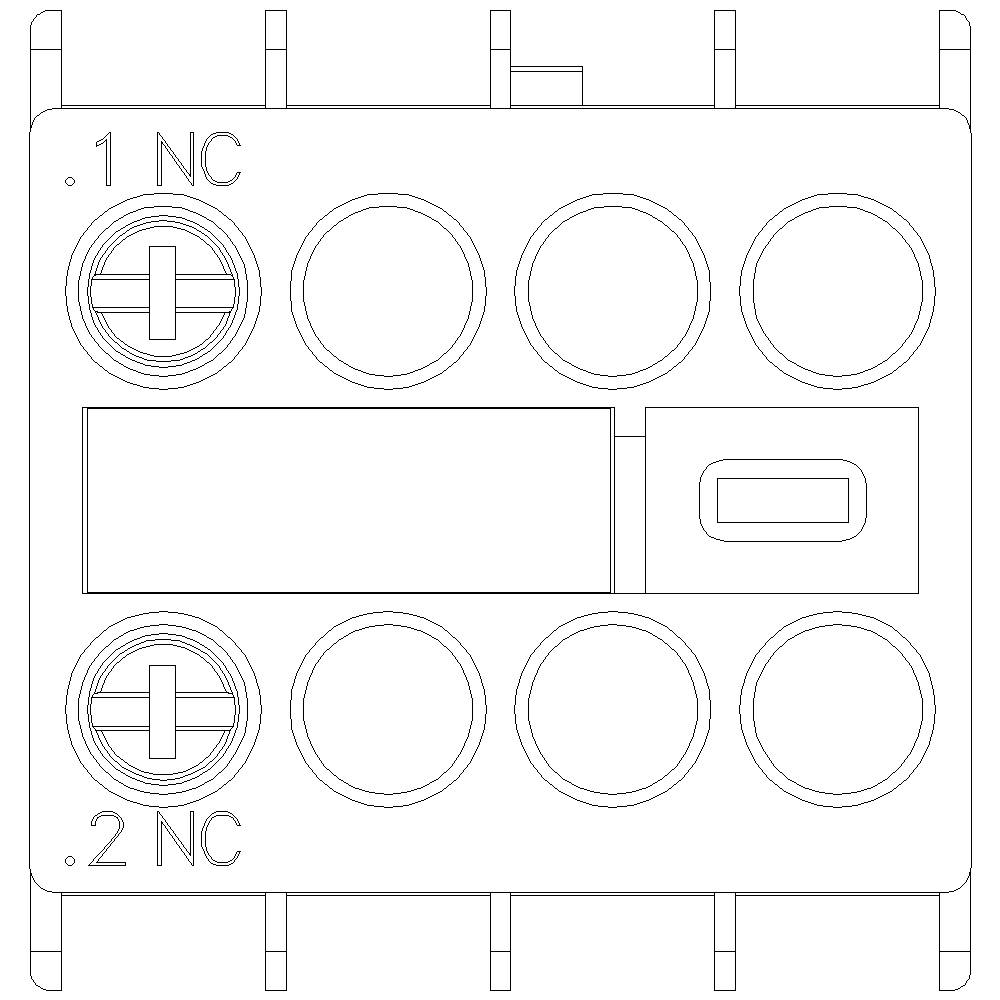

Technische Zeichnung eines elektrischen Schalters mit zwei "NC" Markierungen, symbolisiert geschlossene Stromkreise.

1/6

Abbildung ähnlich

Produkt-Art

Hilfsschalter

Anschluss

Schrauben

Verpackungsart

Piece

Typ

3RH2911-1HA01

Baugröße

S00

Datenblatt (PDF)

Sofort-Lieferung Mo., 12. Okt.

2 Set(s)

Anzahl

Set(s)

Gesamt (CHF 7.72 / Stück)

CHF 7.72

zzgl. MwSt.

Nur noch 2 Set(s) verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Hilfsschalter 1Ö, stromb.:1Ö für Hilfs- und Motorschütze, S00 und S0

1, 6 A, Schraubanschluss, aufsteckbar, sonstige, ohne

Technische Daten

Ausführung des Produkts: frontseitig aufschnappbar
Produktfunktion / Zwangsführung: ja
Produktfunktion / Zwangsführung, Anmerkung: mit 3RH2
Produktfunktion / Spiegelkontakt: ja
Produktfunktion / Spiegelkontakt, Anmerkung: mit 3RT2
Anwendungsbereich: zur Erweiterung der Hilfskontakte im Steuerstromkreis
Eignung zur Verwendung: Hilfs- und Leistungsschütz
Stoßspannungsfestigkeit: 6 kV
Art der anschließbaren Leiterquerschnitte / bei AWG-Leitungen / für Hilfskontakte: 2x (20 ... 16), 2x (18 ... 14)
Art der anschließbaren Leiterquerschnitte / für Hilfskontakte / eindrähtig oder mehrdrähtig: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
Art der anschließbaren Leiterquerschnitte / für Hilfskontakte / feindrähtig / mit Aderendbearbeitung: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)

Verpackungsart: Piece

Produkt-Art: Hilfsschalter

Typ: 3RH2911-1HA01

Baugröße: S00
S0
S2
S3

Schaltungsart: Sofortschaltend

Kontaktart: 1 Öffner

Hilfskontaktart: 1 Öffner

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Besonderheiten: mit Hilfskontakt

Montageart: Schnappbefestigung

Anschluss: Schrauben

Elektrische Lebensdauer: 200000

Mechanische Lebensdauer: 10000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 36 mm

Höhe: 37.5 mm

Tiefe: 43.7 mm

Abm.: (B x H x T) 36 x 37.5 x 43.7 mm

Inhalt: 1 St.

RoHS-konform: Ja

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2862271 Siemens 3RH2911-1HA01 Hilfsschalter Sofortschaltend 1 Öffner mit Hilfskontakt Passend für Marke (Relais): Siemens Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2862271 Siemens 3RH2911-1HA01 Hilfsschalter Sofortschaltend 1 Öffner mit Hilfskontakt Passend für Marke (Relais): Siemens Piece

Beschreibung

Hilfsschalter frontseitig, 1 Ö Strombahn 1 Ö für 3RH2 und 3RT2 Schraubanschluss .1/.2, , --/-- Hilfsschalter SIRIUS 3RH29 zur Erweiterung der Hilfskontakte im Steuerstromkreis.
Die frontseitigen Hilfsschalter 3RH29 können ohne Werkzeug baugrößenunabhängig auf die Schütze 3RT2 und Hilfsschütze 3RH2 montiert werden.
Die Hilfsschalter 3RH19/3RH29 sind als frontseitig oder seitlich anbaubare Varianten erhältlich, mit bis zu vier unverzögert schaltenden bzw. bis zu zwei voreilend schaltenden Schließern und Öffnern. Die Hilfsschalter können als zwangsgeführte Kontaktelemente in Hilfsschützen 3RH oder auch als Spiegelkontakte bei Leistungsschützen 3RT ausgeführt sein. Sie sind durchgängig mit Schraubanschluss und Federzuganschluss erhältlich.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
