Siemens 3RH2344-2AF00 Hilfsschütz 4 Schließer steckbar Passend für Marke (Relais): Siemens Piece 1 St.

Ein schwarzer elektrischer Schütz von Siemens mit mehreren Anschlusspunkten für industrielle Anwendungen.

Abbildung ähnlich

Ein geöffneter Schaltschrank mit mehreren Reihen von elektronischen Komponenten und Kabeln, geordnet zur Steuerung von Anlagen.

'Diagramm zeigt verschiedene Hilfsschaltgeräte, Verdrahtungspläne und Adapter für Schaltkreise mit Bezeichnungen und Funktionen.'

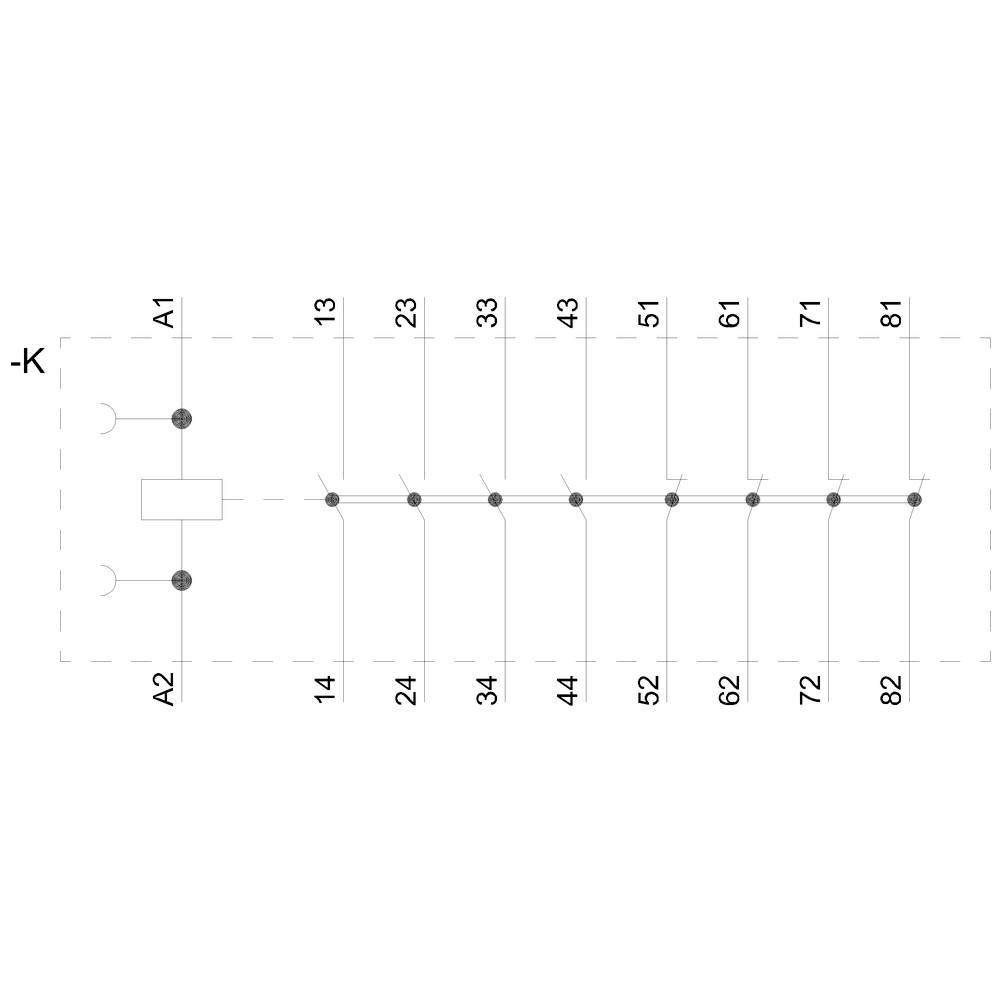

'Elektrisches Schaltbild zeigt Bauteil mit Anschlüssen A1, A2 links und Zahlen von 13 bis 82 rechts, verbunden durch Linienstärken und Punkte.'

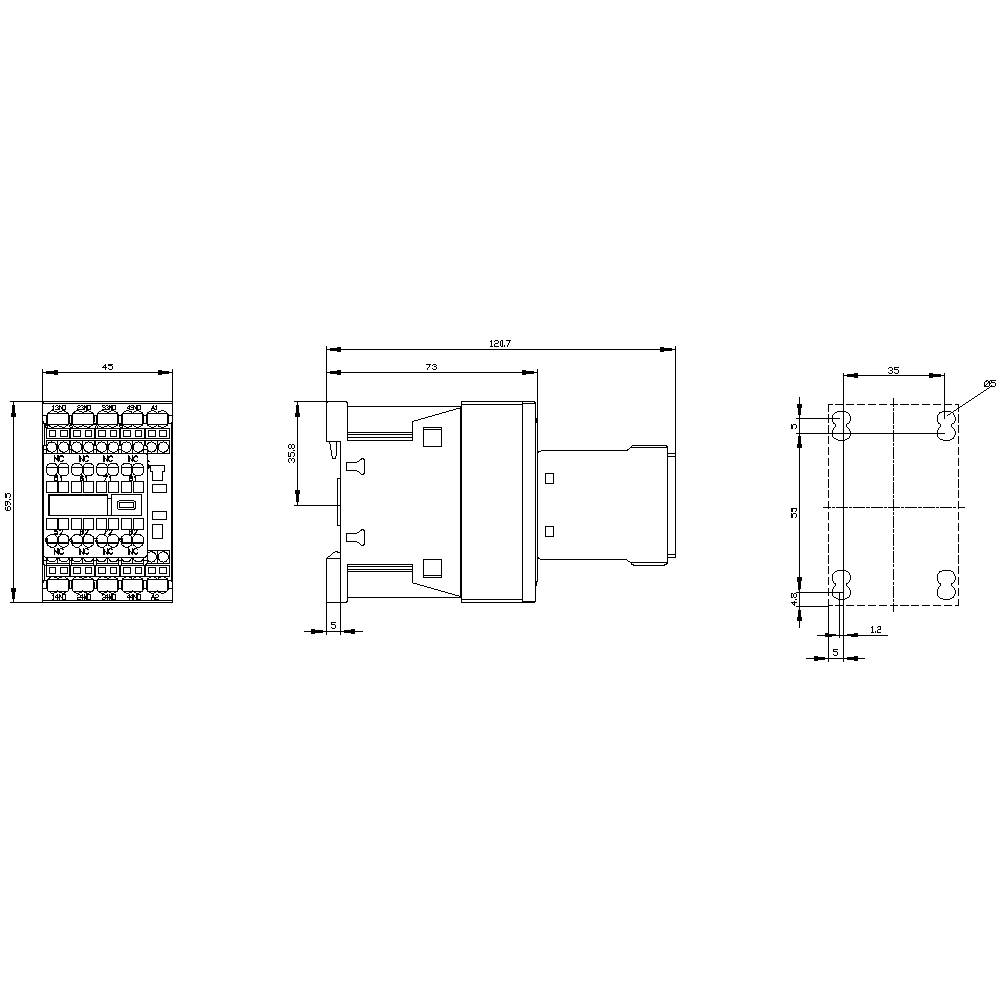

Technische Zeichnung eines Steckverbinders, zeigt Vorder-, Seiten- und Draufsicht mit genauen Maßen in Millimetern.

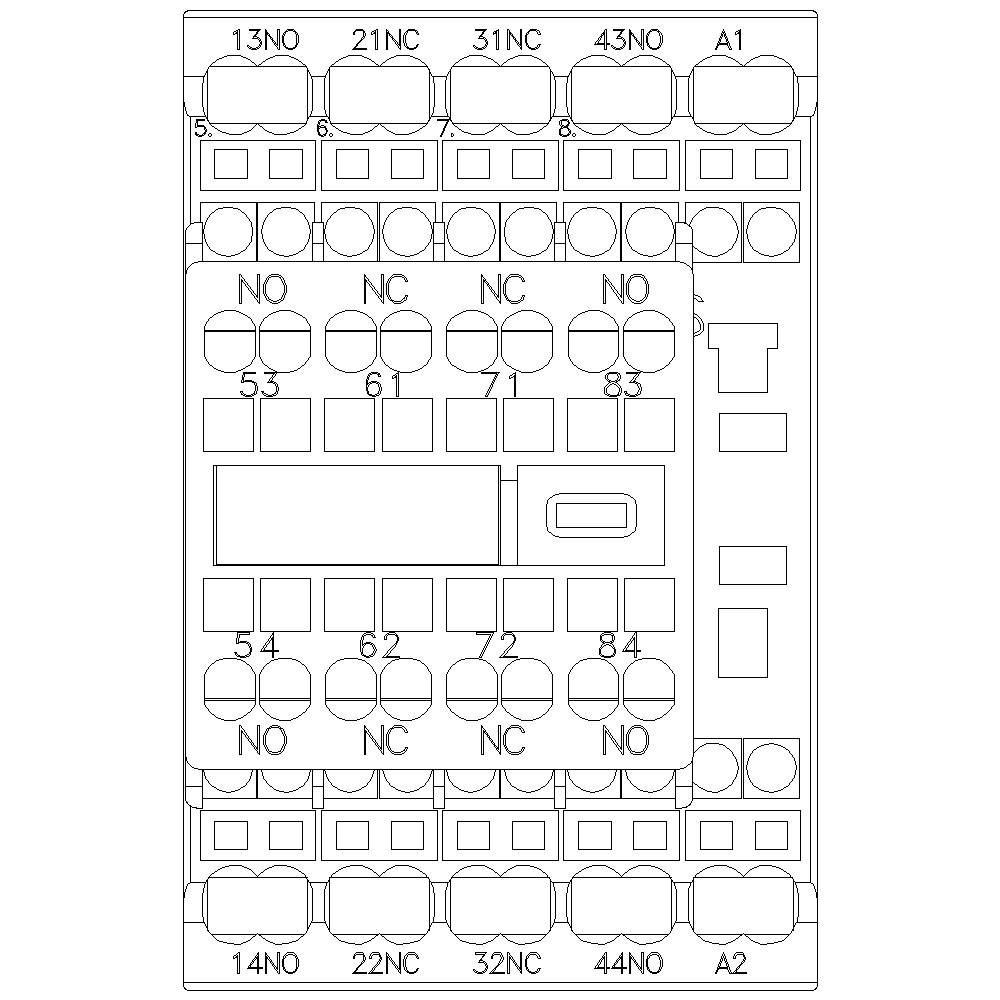

'Schaltplan eines Relais mit mehreren Anschlüssen, typischerweise mit NO (normalerweise offen) und NC (normalerweise geschlossen) Kontakten.'

1/6

Abbildung ähnlich

Produkt-Art

Hilfsschütz

Polzahl

4polig

Anschluss

Federzuganschluss

Verpackungsart

Piece

Typ

3RH2344-2AF00

Datenblatt (PDF)

Lieferung Mi., 4. Nov.

Anzahl

Stück

Gesamt (CHF 72.11 / Stück)

CHF 72.11

zzgl. MwSt.

nur CHF 9.29

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Hilfsschütz, 4S+4Ö, AC 110V, 50/60Hz, S00, Federzuganschluss

AC-Hilfsschütz,AC-Schütz,Hilfsschütz,Industrieschütz,Koppel-Hilfsschütz,Relais,Schütz,Steuerschütz,Wechselspannungsschütz,Wechselstromschütz

Unser Service für Sie

Technische Daten

Spannungsart: AC

Verpackungsart: Piece

Produkt-Art: Hilfsschütz

Typ: 3RH2344-2AF00

Baugröße: S00

Polzahl: 4polig

Kontaktart: 4 Schließer

Hilfskontaktart: 4 Öffner
4 Schließer

Steuerspannung (max.): 110 V/AC

Steuerspannungs-Bereich: 110 V/AC (max)

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Besonderheiten: steckbar

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Federzuganschluss

Mechanische Lebensdauer: 10000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 70 mm

Tiefe: 121 mm

Abm.: (B x H x T) 45 x 70 x 121 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 4

: 4

: 3 A

: 110-110 V

: 110-110 V

: FALSE

: Federzuganschluss

: AC

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1745087 Siemens 3RH2344-2AF00 Hilfsschütz 4 Schließer steckbar Passend für Marke (Relais): Siemens Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1745087 Siemens 3RH2344-2AF00 Hilfsschütz 4 Schließer steckbar Passend für Marke (Relais): Siemens Piece 1 St.

Beschreibung

Hilfsschütz, 4 S + 4 Ö, AC 110 V, 50 / 60 Hz, Baugröße S00, Federzuganschluss, Hilfsschalter lösbar Hilfsschütz SIRIUS 3RH2 zum Schalten der Steuersignale im Steuerstromkreis.
Die Hilfsschütze SIRIUS 3RH2 haben normgerechte Anschlussbezeichnungen und eine zuverlässige und zeitsparende Anschlusstechnik. Durch Ausgangsvervielfältigung ist das gleichzeitige Schalten mehrerer Hilfsstromkreise möglich. Alle Kontakte sind mit Zwangsführung für Safety-Anwendungen auch als SUVA-Varianten erhältlich. Die Hilfsschütze sind klimafest, verfügen über eine hohe Kontaktzuverlässigkeit und sind für den weltweiten Einsatz durch entsprechende Zulassungen geeignet (z.B. IEC und UL/CSA).
Sie sind in AC- oder DC-Betätigung erhältlich und stehen mit Schraub- oder Federzugtechnik zur Verfügung. Die Grundausführung der Hilfsschütze ist 4-polig und lässt sich durch aufschnappbare Hilfsschalter bis auf 8 Pole erweitern.
Das umfangreiche Zubehör der Schütze 3RT2 für die Baugrößen S00 bis S3 kann auch für die Hilfsschütze 3RH2 verwendet werden.
Die Hilfsschütze 3RH2 lösen die bewährte Baureihe 3RH1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Hilfsschütz 4S+4Ö 110VAC S00 3RH2344-2AF00, Verpackungseinheit: 1 Stk., EAN: 4011209847637

Hinweise

Bitte beachten Sie, dass es sich bei dem Produkt um eine Sonderanfertigung handelt und daher von der Rücknahme ausgeschlossen ist. Sonderbestellung, kein Widerrufsrecht.
