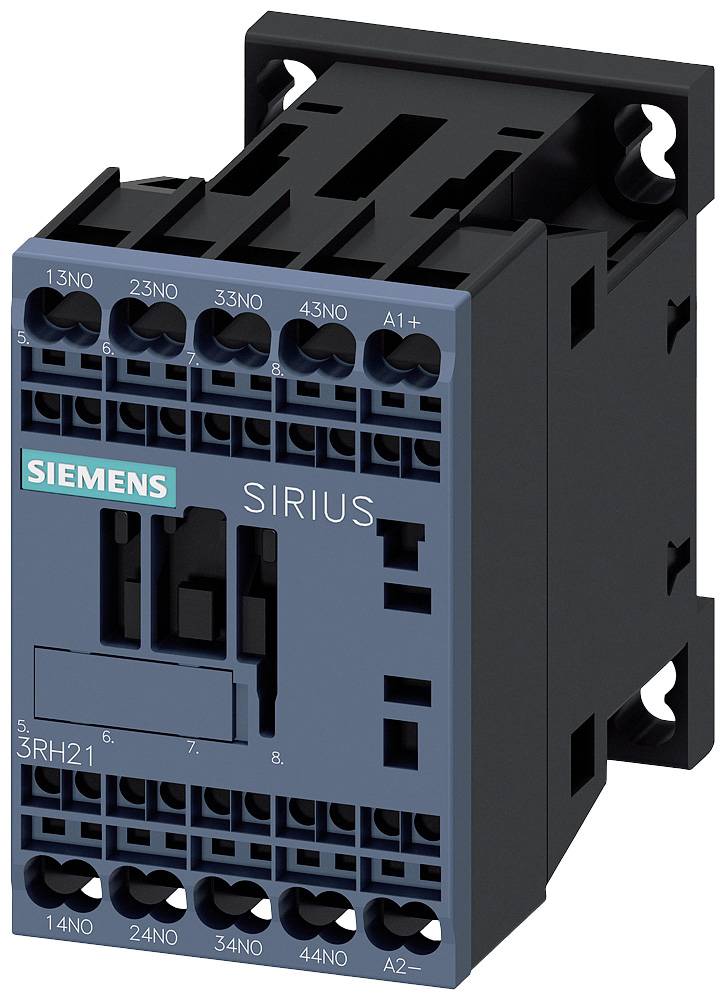

Siemens 3RH2140-2MB40-0KT0 Koppelhilfsschütz 4 Schließer Piece 1 St.

Abbildung ähnlich

Ein geöffneter Schaltschrank mit verschiedenen elektrischen Komponenten und Verkabelungen, geordnet auf mehreren Ebenen.

'Diagramm zeigt Funktion von Hilfsschützen und Koppelhilfsschützen in Hilfsstromkreisen, mit Adapteroptionen und Anschlussarten.'

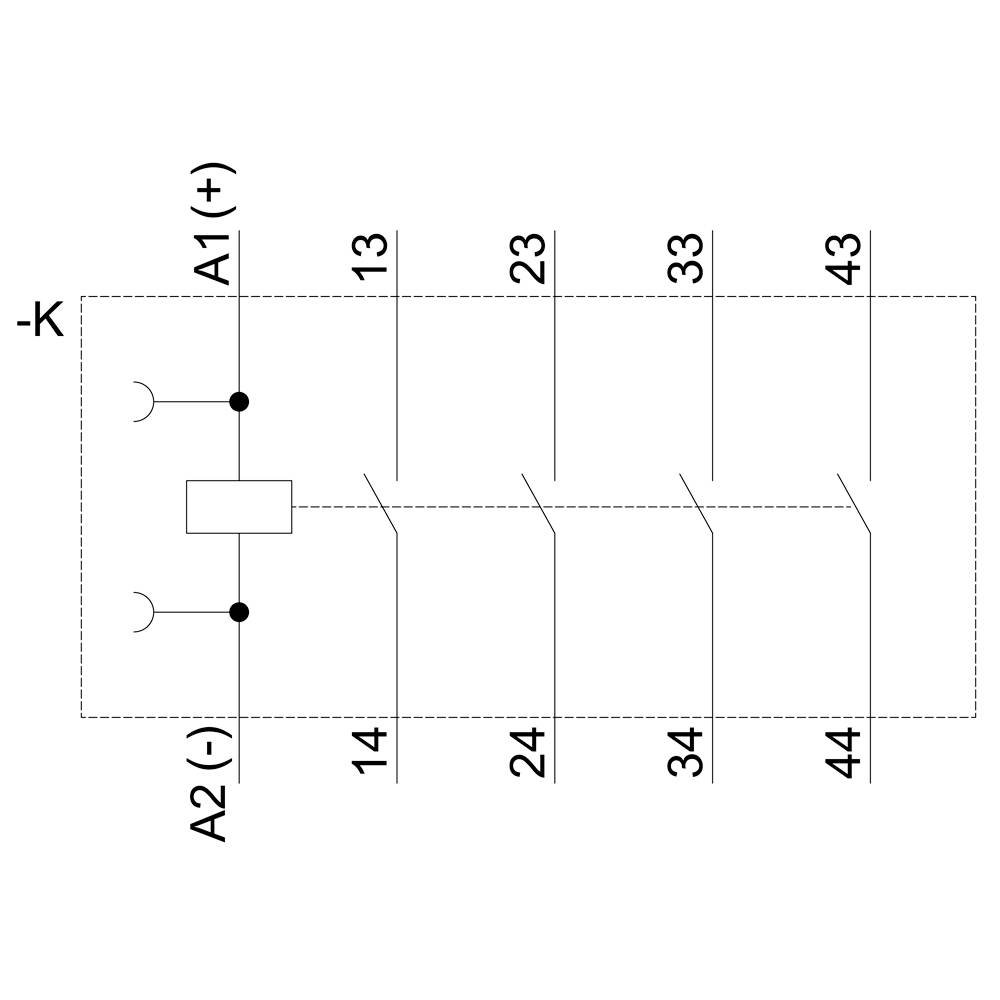

Schaltplan eines Relais mit vier Schaltkontakten (13-14, 23-24, 33-34, 43-44). Anschlüsse A1 (+) und A2 (-) für die Steuerungsspannung.

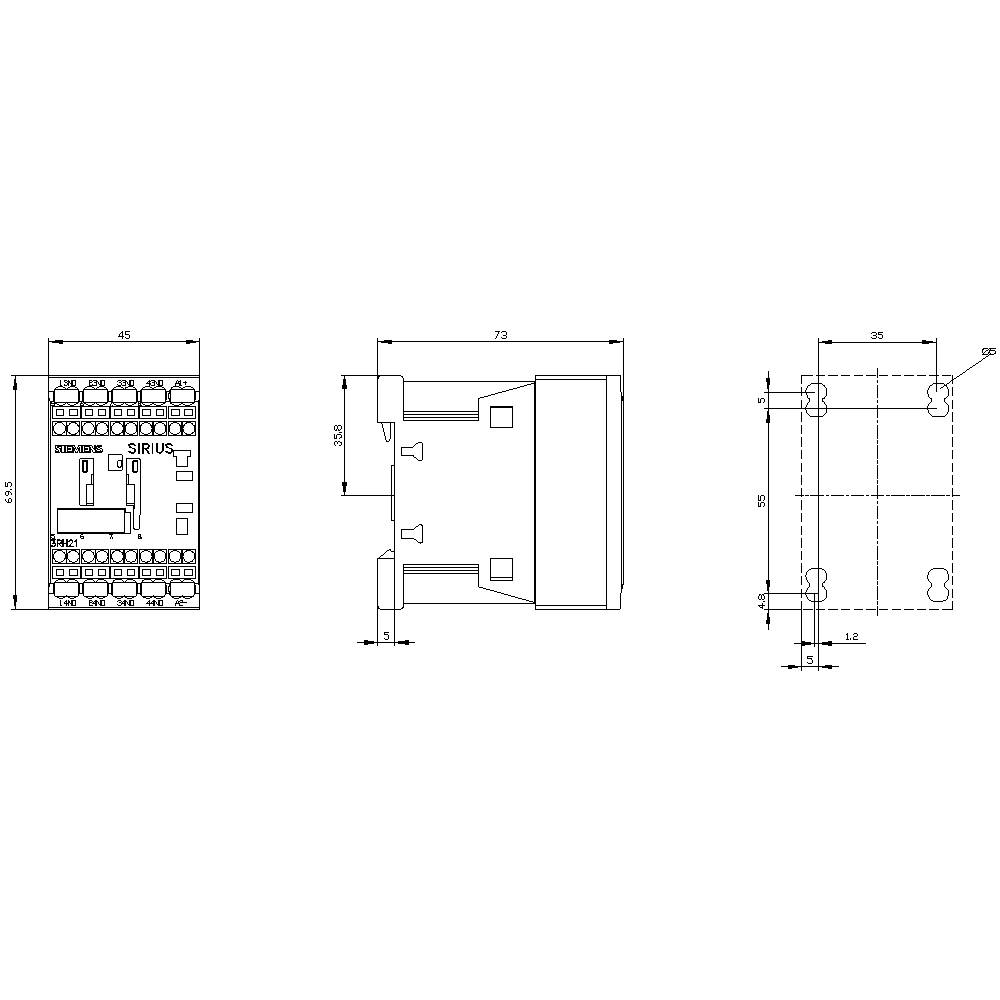

Technische Zeichnung einer elektronischen Komponente mit Abmessungen. Vorder-, Seiten- und Aufsicht zeigen detaillierte Maße und Anschlussstellen.

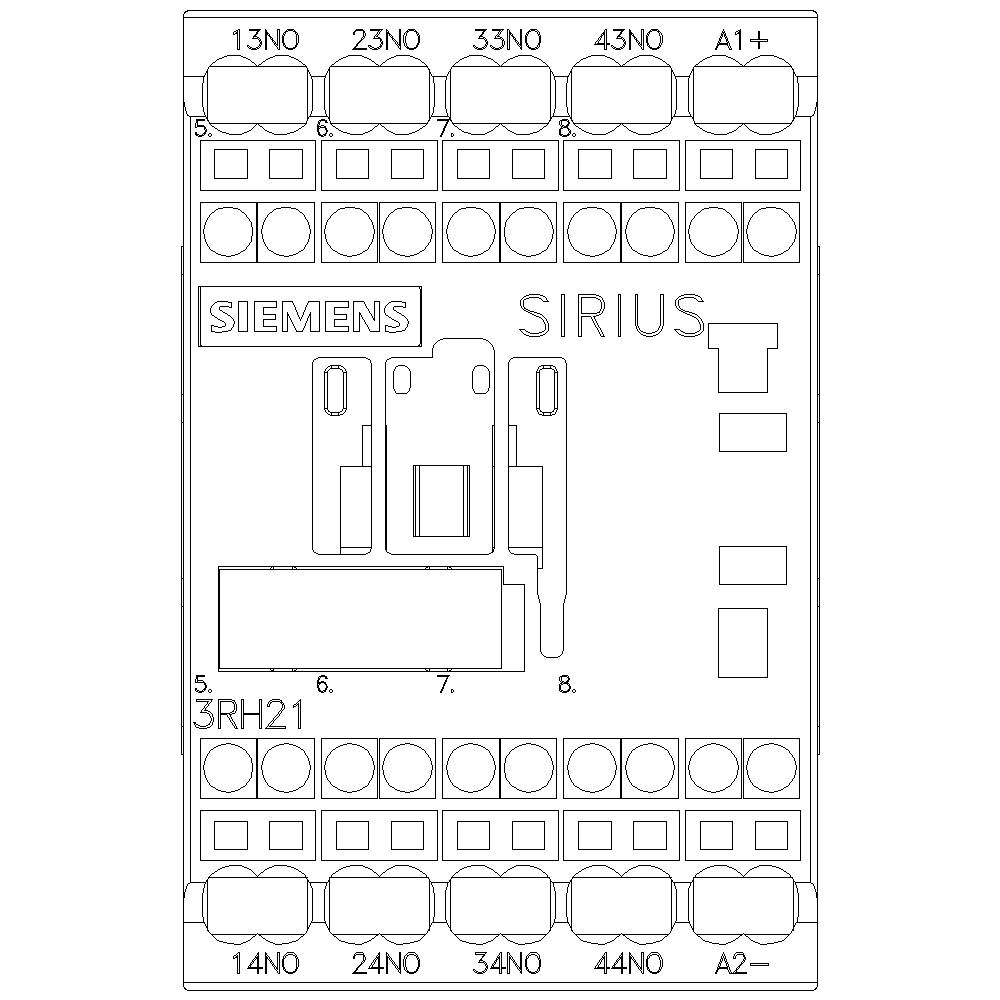

Schaltplan des Siemens Sirius Koppelrelais 3RH21 mit Anschlussklemmen oben und unten. Hauptkomponenten und Anschlüsse sind nummeriert.

1/6

Abbildung ähnlich

Produkt-Art

Koppelhilfsschütz

Anschluss

Federzuganschluss

Verpackungsart

Piece

Typ

3RH2140-2MB40-0KT0

Baugröße

S00

Datenblatt (PDF)

Lieferung Mi., 4. Nov.

Anzahl

Stück

Gesamt (CHF 35.11 / Stück)

CHF 44.52

-21 %

CHF 35.11

zzgl. MwSt.

nur CHF 5.57

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Koppelhilfsschütz, 4S, DC 24V, S00, Federzuganschluss

Einbaugerät,Hilfsschütz,Industrieschütz,Koppel-Hilfsschütz,Relais,SIRIUS,Schütz,Steuerschütz

Unser Service für Sie

Technische Daten

Spannungsart: DC

Verpackungsart: Piece

Produkt-Art: Koppelhilfsschütz

Typ: 3RH2140-2MB40-0KT0

Baugröße: S00

Kontaktart: 4 Schließer

Hilfskontaktart: 4 Schließer

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Federzuganschluss

Mechanische Lebensdauer: 30000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +50 °C

Breite: 45 mm

Höhe: 70 mm

Tiefe: 73 mm

Abm.: (B x H x T) 45 x 70 x 73 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 4

: 3 A

: Federzuganschluss

: DC

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1742394 Siemens 3RH2140-2MB40-0KT0 Koppelhilfsschütz 4 Schließer Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1742394 Siemens 3RH2140-2MB40-0KT0 Koppelhilfsschütz 4 Schließer Piece 1 St.

Beschreibung

Koppelhilfsschütz, 4 S DC 24 V, 0,85 ... 1,85* US, Baugröße S00, Federzuganschluss Koppelhilfsschütz SIRIUS 3RH2 zum Schalten der Steuersignale im Steuerstromkreis mit direkter Anschlussmöglichkeit an elektronische Steuerungen.
Die Koppelhilfsschütze SIRIUS 3RH2 haben normgerechte Anschlussbezeichnungen und eine zuverlässige und zeitsparende Anschlusstechnik. Durch Ausgangsvervielfältigung ist das gleichzeitige Schalten mehrerer Hilfsstromkreise möglich. Die Kontakte sind mit Zwangsführung für Safety-Anwendungen auch als SUVA-Varianten erhältlich. Die Koppelhilfsschütze sind klimafest, verfügen über eine hohe Kontaktzuverlässigkeit und sind für den weltweiten Einsatz durch entsprechende Zulassungen geeignet (z.B. IEC und UL/CSA).
Sie sind in AC- oder DC-Betätigung erhältlich und stehen mit Schraub- oder Federzugtechnik zur Verfügung.
Das umfangreiche Zubehör der Schütze 3RT2 für die Baugrößen S00 bis S3 kann auch für die Koppelhilfsschütze 3RH2 verwendet werden.
Die Koppelhilfsschütze 3RH2 lösen die bewährte Baureihe 3RH1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Koppelhilfsschütz 4S 24VDC S00 3RH2140-2MB40-0KT0, Verpackungseinheit: 1 Stk., EAN: 4011209849136

Hinweise

Bitte beachten Sie, dass es sich bei dem Produkt um eine Sonderanfertigung handelt und daher von der Rücknahme ausgeschlossen ist. Sonderbestellung, kein Widerrufsrecht.
