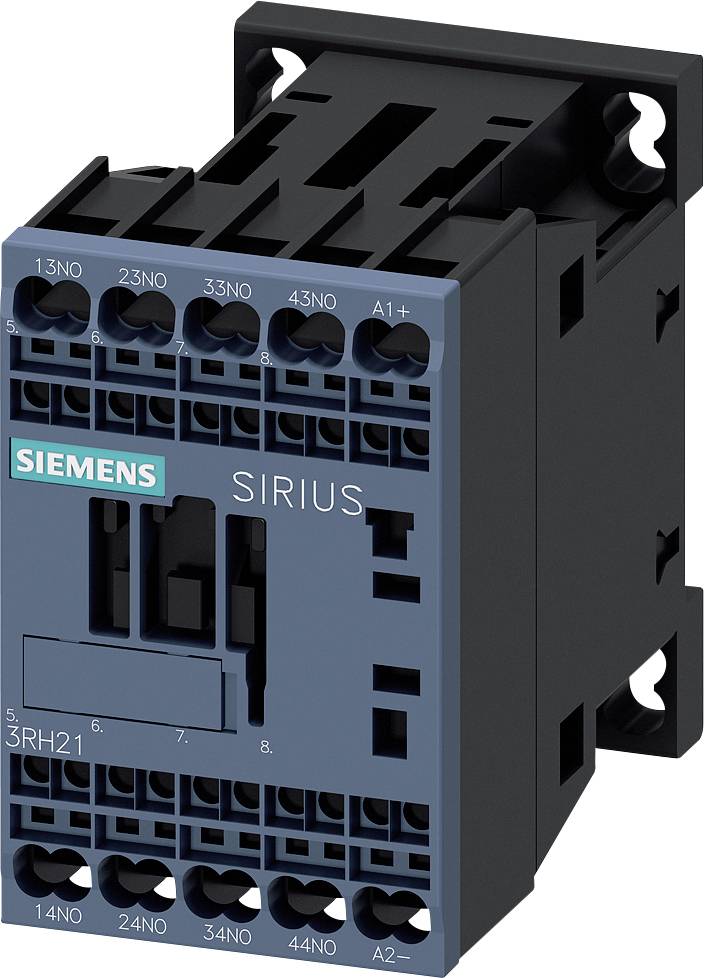

Siemens 3RH2140-2KB40 Koppelhilfsschütz 4 Schließer mit Schutzdiode Passend für Marke (Relais): Siemens Piece 1 St.

Ein geöffneter Schaltschrank mit mehreren Etagen von elektrischen Komponenten und Kabeln, die für industrielle Steuerungen verwendet werden.

'Schematische Darstellung von Hilfsschützen, Klemmen und Funktionsmodulen, mit Farbkodierung und Symbolen zur Montage und Anwendung.'

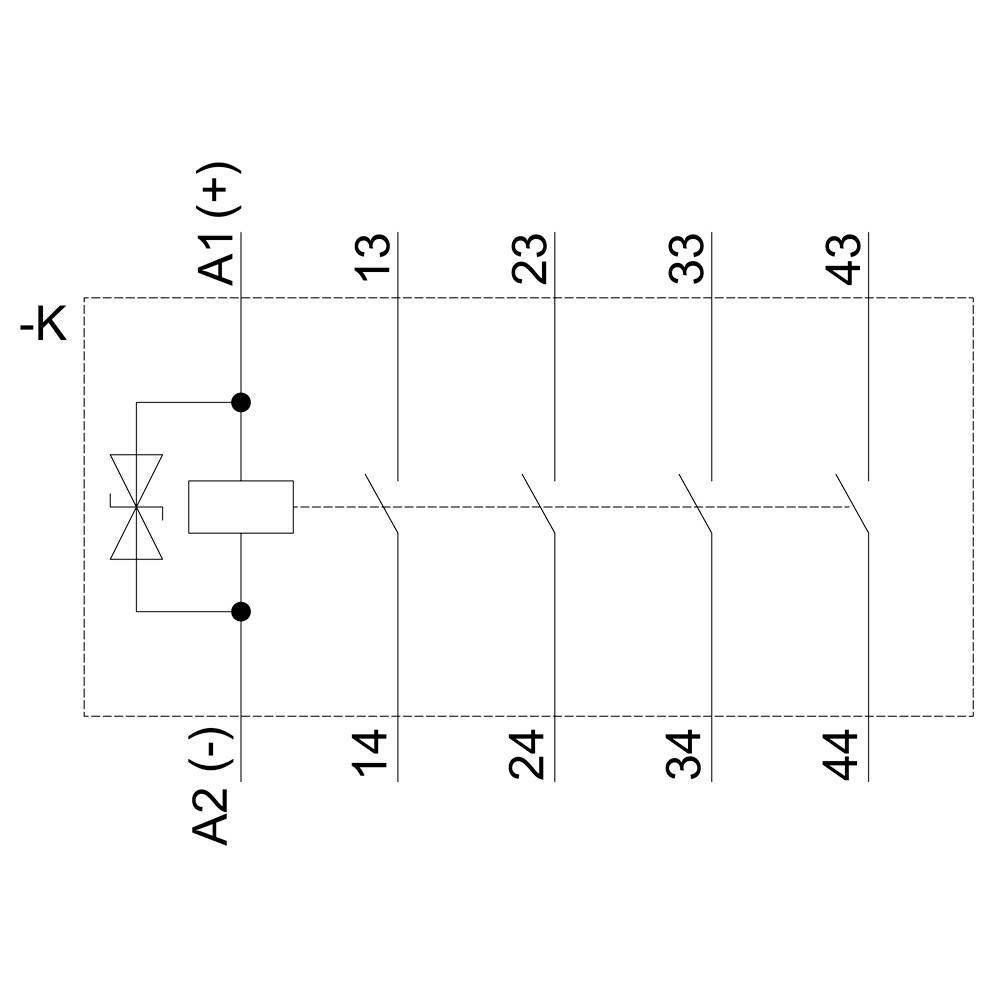

'Schützschaltplan mit Spule und vier Schaltkontakten: A1(+) und A2(-) sind Spulenanschlüsse, 13/14, 23/24, 33/34, 43/44 sind Kontaktpaare.'

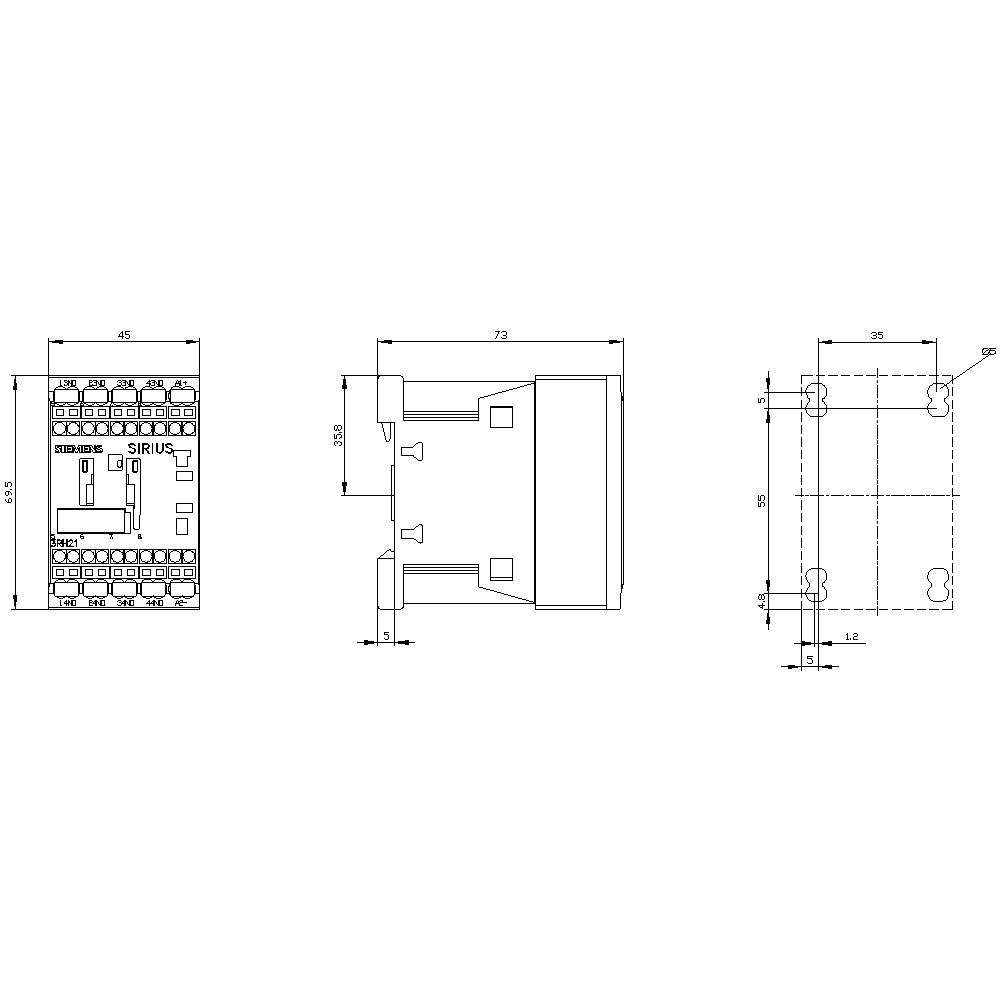

Technische Zeichnung eines elektrischen Geräts mit drei Ansichten: Vorder-, Seiten- und Draufsicht. Maße und Beschriftungen sind angegeben.

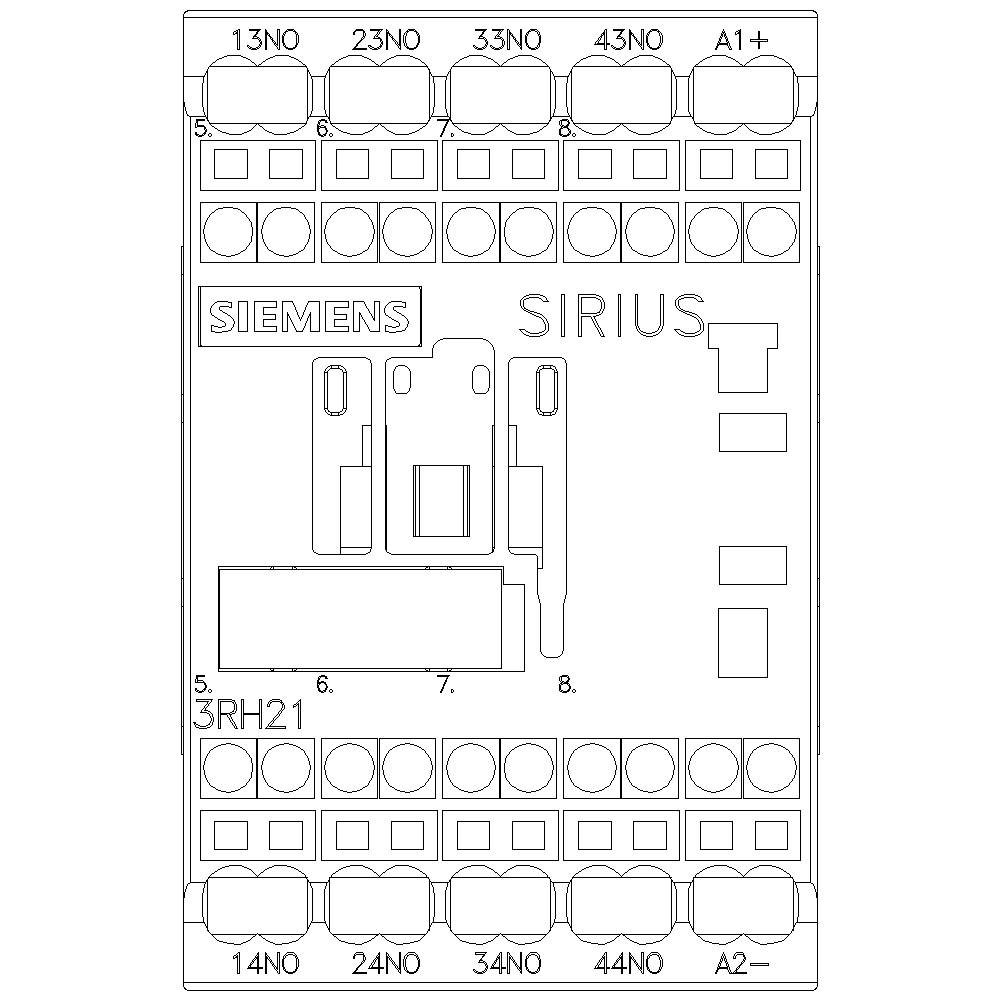

'Diagramm eines Siemens Sirius Schaltgeräts, zeigt Kontaktpunkte und Anschlussbezeichnungen wie 13NO, 43NO, A1+, 14NO und A2-.'

1/6

Produkt-Art

Koppelhilfsschütz

Anschluss

Federzuganschluss

Verpackungsart

Piece

Typ

3RH2140-2KB40

Baugröße

S00

Datenblatt (PDF)

Sofort-Lieferung Mo., 12. Okt.

30 Stück

Anzahl

Stück

Gesamt (CHF 36.96 / Stück)

CHF 59.38

-38 %

CHF 36.96

zzgl. MwSt.

nur CHF 5.57

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Koppelhilfsschütz, 4S, DC 24V, S00, Federzuganschluss, mit Suppressordiode

Einbaugerät,Hilfsschütz,Industrieschütz,Koppel-Hilfsschütz,Relais,SIRIUS,Schütz,Steuerschütz

Technische Daten

Spannungsart: DC

Verpackungsart: Piece

Produkt-Art: Koppelhilfsschütz

Typ: 3RH2140-2KB40

Baugröße: S00

Kontaktart: 4 Schließer

Hilfskontaktart: 4 Schließer

Steuerspannung (min.): 16.8 V/DC

Steuerspannung (max.): 30 V/DC

Steuerspannungs-Bereich: 16.8 - 30 V/DC

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Besonderheiten: mit Schutzdiode

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Federzuganschluss

Mechanische Lebensdauer: 30000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 70 mm

Tiefe: 73 mm

Abm.: (B x H x T) 45 x 70 x 73 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 4

: 3 A

: 24-24 V

: FALSE

: Federzuganschluss

: DC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1699059 Siemens 3RH2140-2KB40 Koppelhilfsschütz 4 Schließer mit Schutzdiode Passend für Marke (Relais): Siemens Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1699059 Siemens 3RH2140-2KB40 Koppelhilfsschütz 4 Schließer mit Schutzdiode Passend für Marke (Relais): Siemens Piece 1 St.

Beschreibung

Koppelhilfsschütz, 4 S, DC 24 V, 0,7 ... 1,25* US, mit Suppressordiode integriert, Baugröße S00, Federzuganschluss geeignet für SPS-Ausgänge Koppelhilfsschütz SIRIUS 3RH2 zum Schalten der Steuersignale im Steuerstromkreis mit direkter Anschlussmöglichkeit an elektronische Steuerungen.
Die Koppelhilfsschütze SIRIUS 3RH2 haben normgerechte Anschlussbezeichnungen und eine zuverlässige und zeitsparende Anschlusstechnik. Durch Ausgangsvervielfältigung ist das gleichzeitige Schalten mehrerer Hilfsstromkreise möglich. Die Kontakte sind mit Zwangsführung für Safety-Anwendungen auch als SUVA-Varianten erhältlich. Die Koppelhilfsschütze sind klimafest, verfügen über eine hohe Kontaktzuverlässigkeit und sind für den weltweiten Einsatz durch entsprechende Zulassungen geeignet (z.B. IEC und UL/CSA).
Sie sind in AC- oder DC-Betätigung erhältlich und stehen mit Schraub- oder Federzugtechnik zur Verfügung.
Das umfangreiche Zubehör der Schütze 3RT2 für die Baugrößen S00 bis S3 kann auch für die Koppelhilfsschütze 3RH2 verwendet werden.
Die Koppelhilfsschütze 3RH2 lösen die bewährte Baureihe 3RH1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Ausführung

Ausstattung: 0 V, 0 V, 24 V, DC

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Koppelhilfsschütz 4S 24VDC S00 3RH2140-2KB40, Verpackungseinheit: 1 Stk., EAN: 4011209847118

Hinweise

Bitte beachten Sie, dass es sich bei dem Produkt um eine Sonderanfertigung handelt und daher von der Rücknahme ausgeschlossen ist. Sonderbestellung, kein Widerrufsrecht.
