Siemens 3RH2140-1JB40 Koppelhilfsschütz 4 Schließer mit Diode Passend für Marke (Relais): Siemens Piece 1 St.

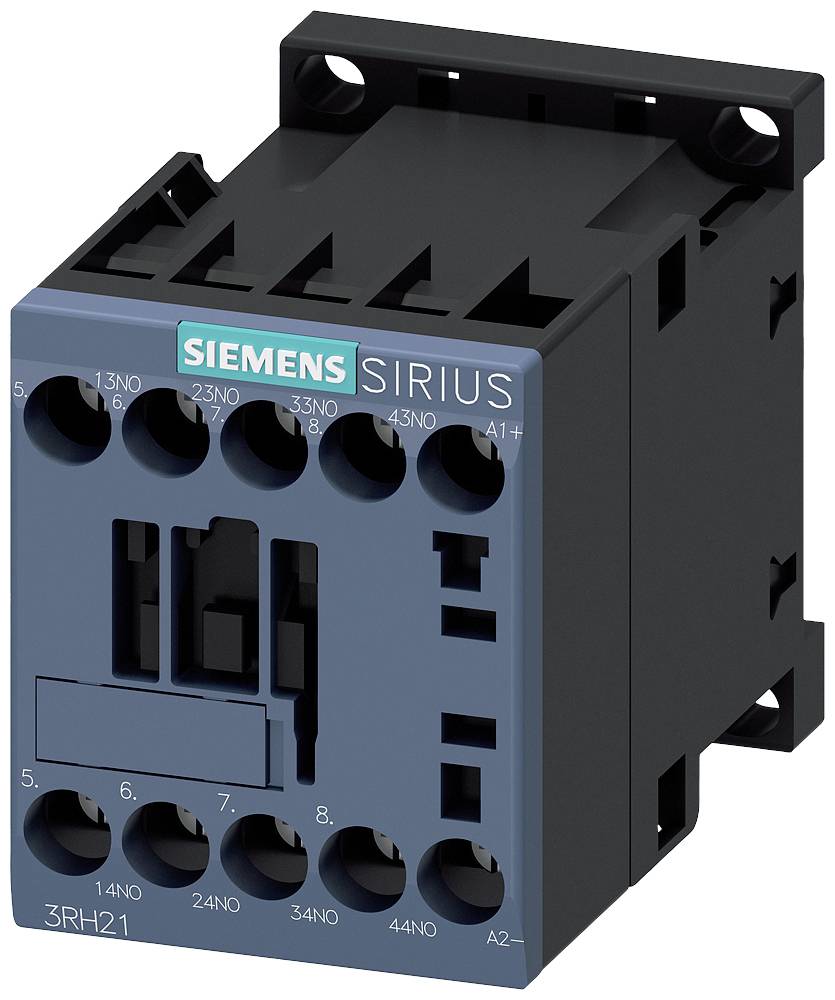

Ein Siemens SIRIUS Schütz, Modell 3RH21, mit mehreren Anschlüssen für industrielle Steuerungssysteme, schwarz und blau.

Abbildung ähnlich

'Geöffneter Schaltschrank zeigt verschiedene elektrische Komponenten und Verkabelungen, geordnet auf Regalen.'

'Schaltplan für Hilfsschütze zeigt verschiedene Module und Anschlussmöglichkeiten für Hilfs- und Koppelstromkreise.'

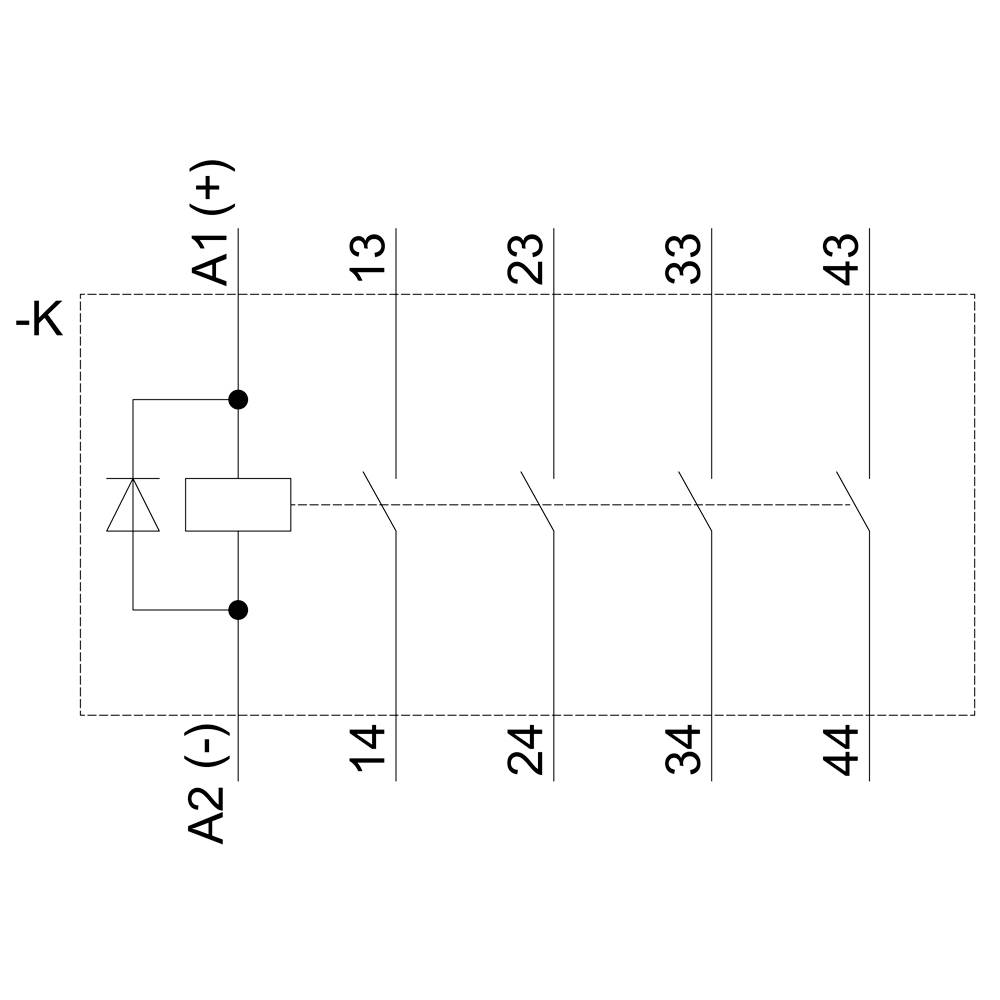

Schaltplan eines Relais mit vier Schließerkontakten (13-14, 23-24, 33-34, 43-44) und einer Diode an Spule A1(+) und A2(-).

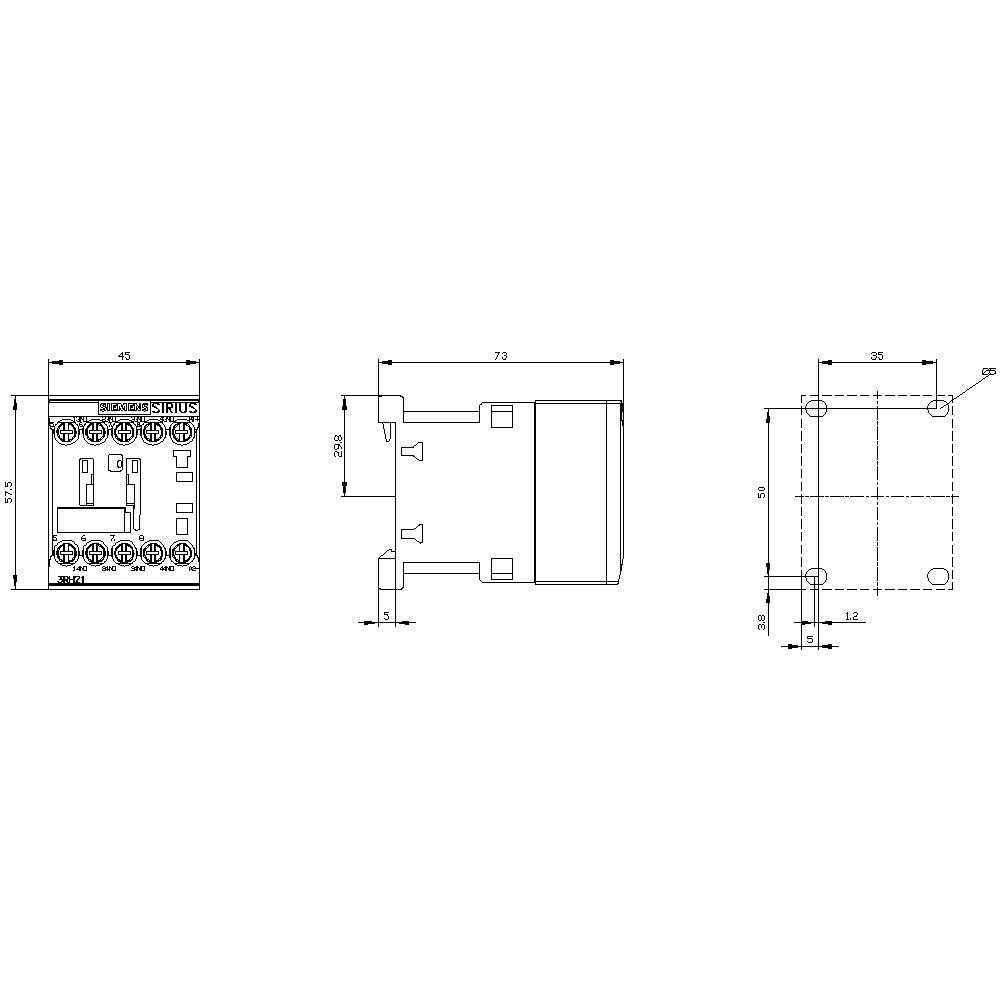

Technische Zeichnung eines elektrischen Bauteils mit drei Ansichten. Die Maße und detaillierte Elemente sind zur Montage angegeben.

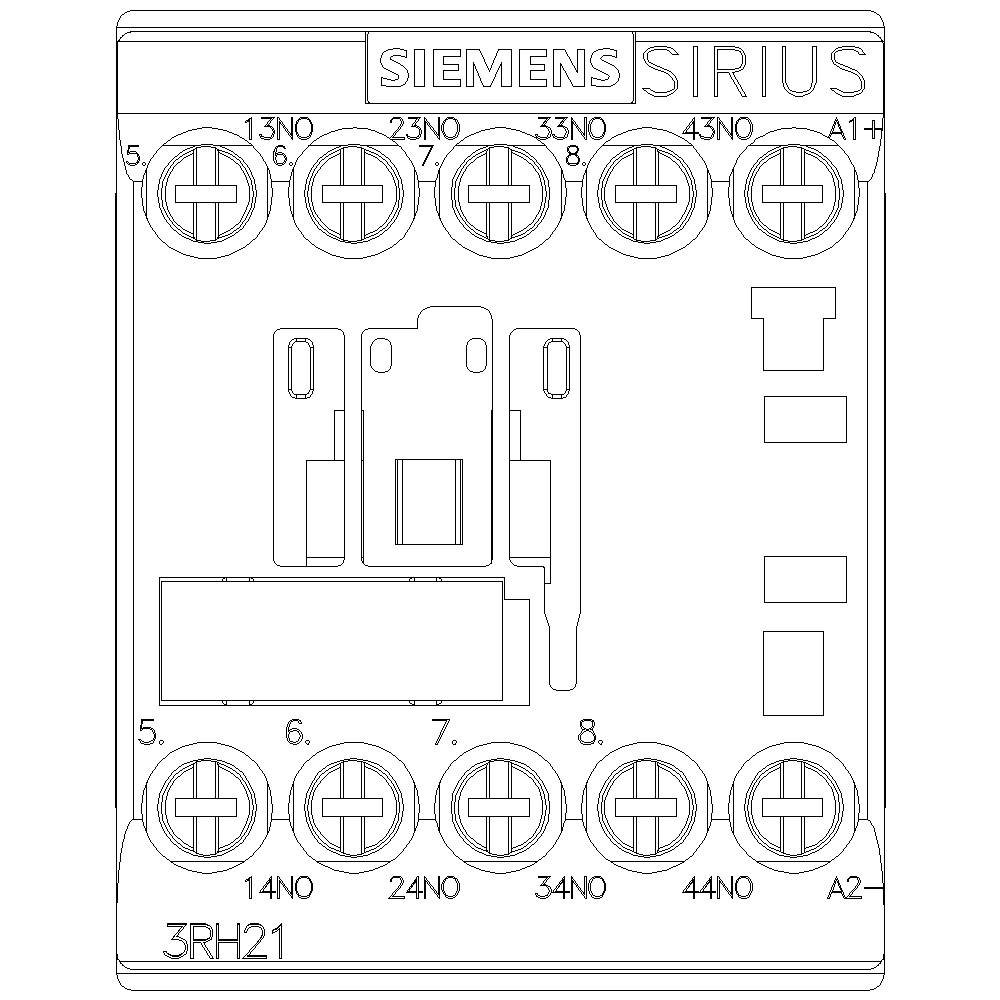

'Diagramm eines Siemens SIRIUS Schützmoduls, zeigt Anschlussklemmen und Bezeichnungen, darunter 3RH21 und Anschlussnummern.'

1/6

Abbildung ähnlich

Produkt-Art

Koppelhilfsschütz

Anschluss

Schraubklemme

Verpackungsart

Piece

Typ

3RH2140-1JB40

Baugröße

S00

Datenblatt (PDF)

Lieferung Mi., 4. Nov.

Anzahl

Stück

Gesamt (CHF 38.81 / Stück)

CHF 68.66

-43 %

CHF 38.81

zzgl. MwSt.

nur CHF 5.57

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Koppelhilfsschütz, 4S, DC 24V, S00, Schraubanschluss, mit Diode

Einbaugerät,Hilfsschütz,Industrieschütz,Koppel-Hilfsschütz,Relais,SIRIUS,Schütz,Steuerschütz

Technische Daten

Spannungsart: DC

Verpackungsart: Piece

Produkt-Art: Koppelhilfsschütz

Typ: 3RH2140-1JB40

Baugröße: S00

Kontaktart: 4 Schließer

Hilfskontaktart: 4 Schließer

Steuerspannung (min.): 16.8 V/DC

Steuerspannung (max.): 30 V/DC

Steuerspannungs-Bereich: 16.8 - 30 V/DC

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Besonderheiten: mit Diode

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Schraubklemme

Mechanische Lebensdauer: 30000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 57.5 mm

Tiefe: 73 mm

Abm.: (B x H x T) 45 x 57.5 x 73 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 4

: 3 A

: 24-24 V

: FALSE

: Schraubanschluss

: DC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1741307 Siemens 3RH2140-1JB40 Koppelhilfsschütz 4 Schließer mit Diode Passend für Marke (Relais): Siemens Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1741307 Siemens 3RH2140-1JB40 Koppelhilfsschütz 4 Schließer mit Diode Passend für Marke (Relais): Siemens Piece 1 St.

Beschreibung

Koppelhilfsschütz, 4 S, DC 24 V, 0,7 ... 1,25* US, mit Diode integriert, Baugröße S00, Schraubanschluss geeignet für SPS-Ausgänge Koppelhilfsschütz SIRIUS 3RH2 zum Schalten der Steuersignale im Steuerstromkreis mit direkter Anschlussmöglichkeit an elektronische Steuerungen.
Die Koppelhilfsschütze SIRIUS 3RH2 haben normgerechte Anschlussbezeichnungen und eine zuverlässige und zeitsparende Anschlusstechnik. Durch Ausgangsvervielfältigung ist das gleichzeitige Schalten mehrerer Hilfsstromkreise möglich. Die Kontakte sind mit Zwangsführung für Safety-Anwendungen auch als SUVA-Varianten erhältlich. Die Koppelhilfsschütze sind klimafest, verfügen über eine hohe Kontaktzuverlässigkeit und sind für den weltweiten Einsatz durch entsprechende Zulassungen geeignet (z.B. IEC und UL/CSA).
Sie sind in AC- oder DC-Betätigung erhältlich und stehen mit Schraub- oder Federzugtechnik zur Verfügung.
Das umfangreiche Zubehör der Schütze 3RT2 für die Baugrößen S00 bis S3 kann auch für die Koppelhilfsschütze 3RH2 verwendet werden.
Die Koppelhilfsschütze 3RH2 lösen die bewährte Baureihe 3RH1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Koppelhilfsschütz 4S 24VDC S00 3RH2140-1JB40, Verpackungseinheit: 1 Stk., EAN: 4011209846180
