Siemens 3RH2131-1XB40-0LA2 Hilfsschütz mit Varistor Piece 1 St.

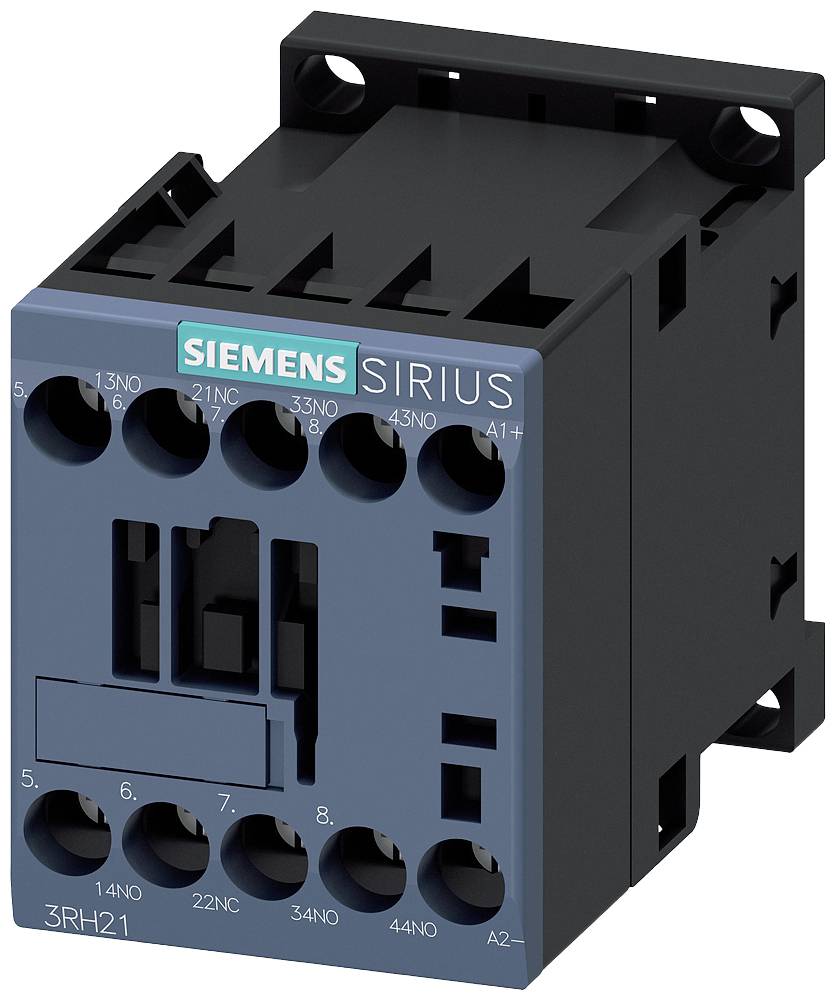

Ein elektromagnetischer Schütz der Marke Siemens SIRIUS, Modell 3RH21, in schwarzem Gehäuse mit mehreren Anschlussklemmen vorne.

Abbildung ähnlich

Ein geöffneter Schaltschrank mit verschiedenen elektrischen Komponenten und Leitungen, die ordentlich auf mehreren Ebenen angeordnet sind.

'Diagramm für Hilfsschütze: Funktionseinheit, Lotstiftadapter, Überspannungsschutz, Verbindungen und Bauteile in Blau und Orange.'

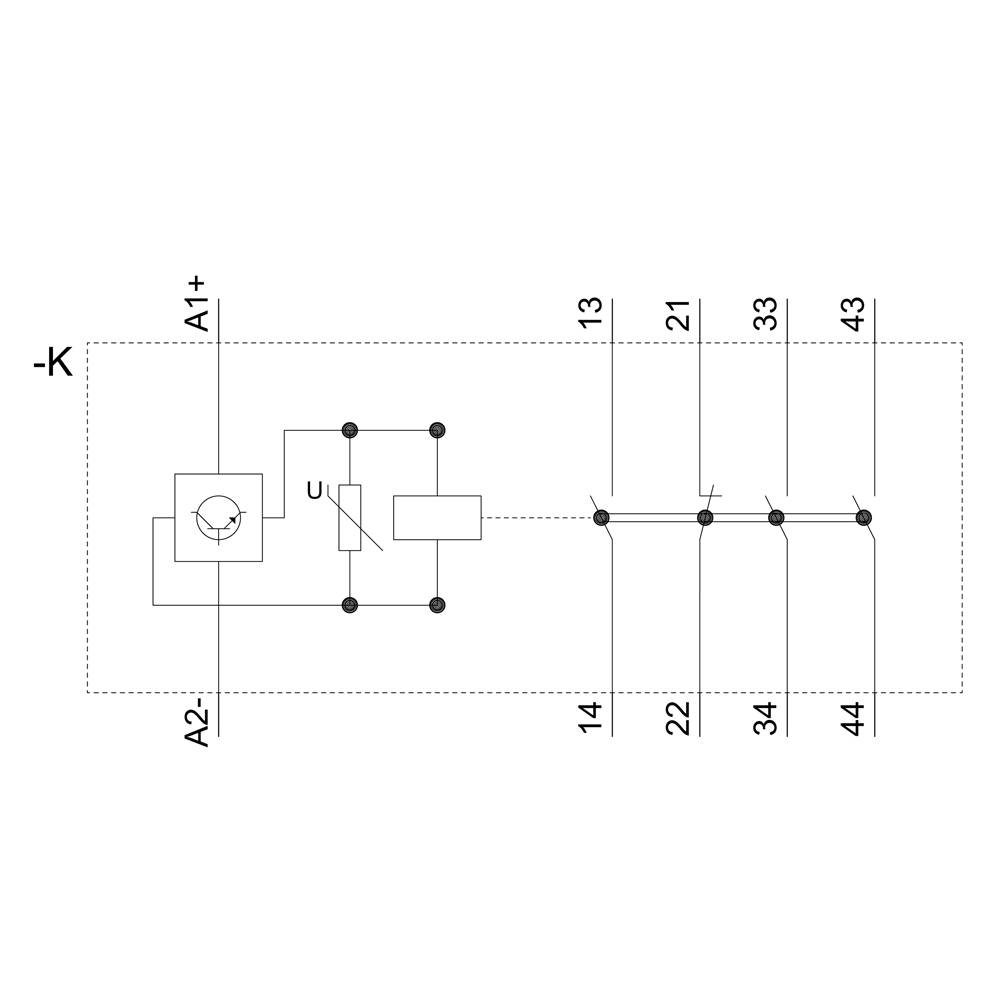

Elektroschaltplan mit Relais 'K', drahtgebunden zwischen den Anschlüssen 13-14, 21-22, 33-34, und 43-44, Steuerstromkreis mit A1+ und A2-.

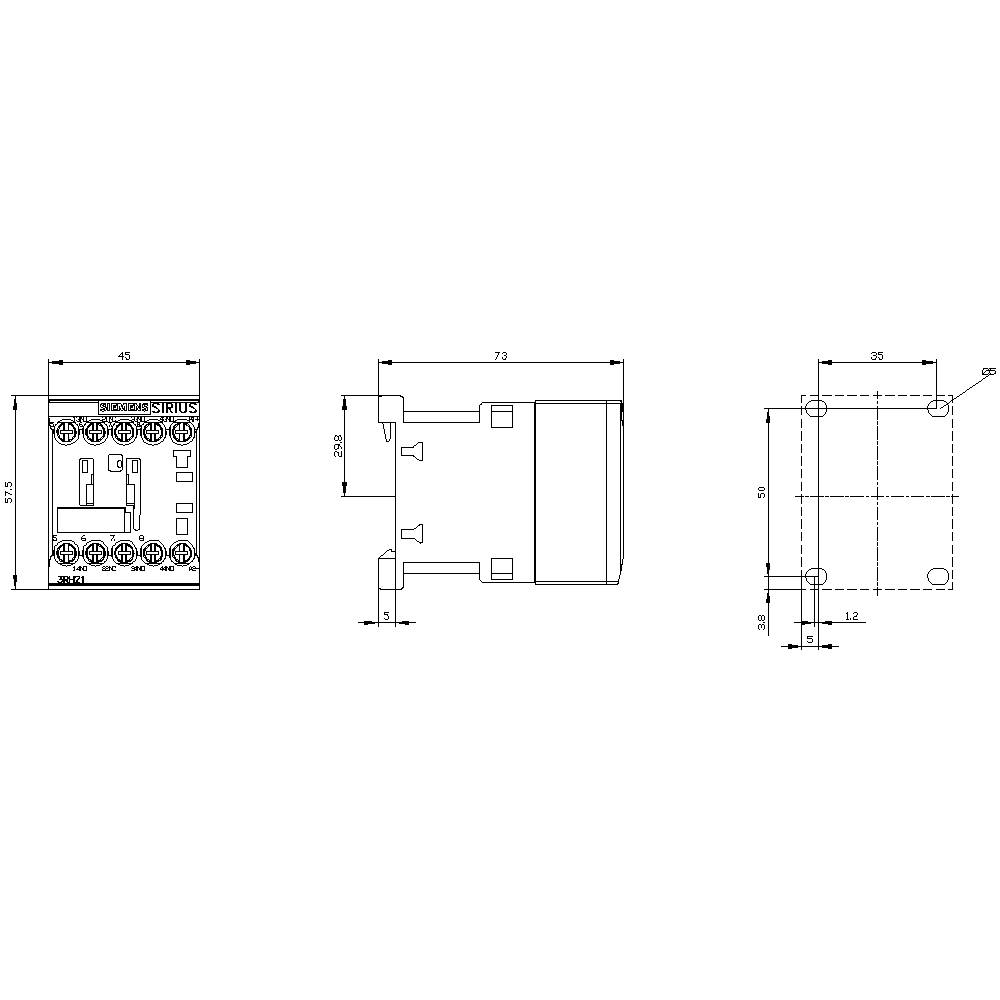

Technische Zeichnung eines elektronischen Bauteils mit Seitenansichten und Abmessungen in Millimetern.

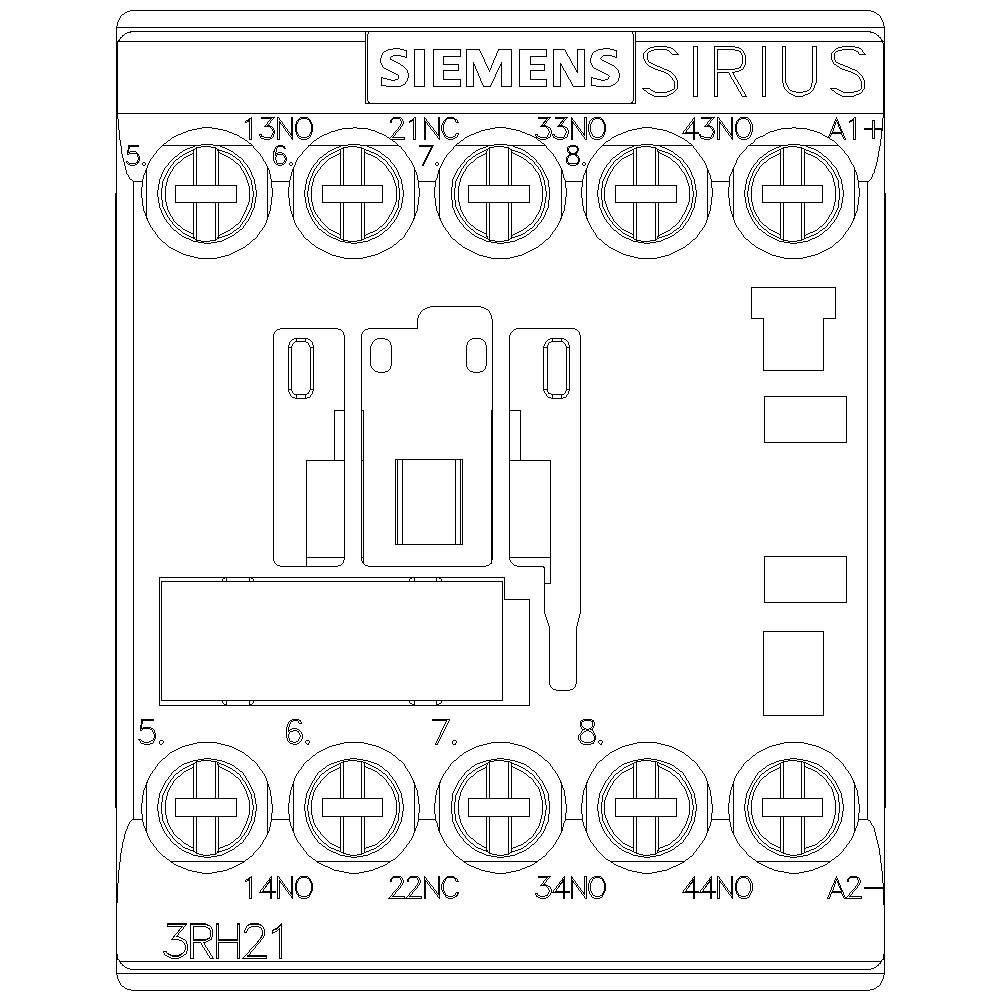

Schaltplan eines Siemens SIRIUS 3RH21 Relais mit nummerierten Anschlüssen oben und unten.

1/6

Abbildung ähnlich

Produkt-Art

Hilfsschütz

Polzahl

4polig

Verpackungsart

Piece

Typ

3RH2131-1XB40-0LA2

Baugröße

S00

Datenblatt (PDF)

Lieferung Mi., 4. Nov.

Anzahl

Stück

Gesamt (CHF 57.31 / Stück)

CHF 66.81

-14 %

CHF 57.31

zzgl. MwSt.

nur CHF 7.43

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Hilfsschütz Bahn, 3S+1Ö, DC 24-34V, 0,7-1,25*Us, mit integriertem Varistor, S00

Unser Service für Sie

Technische Daten

Spannungsart: DC

Verpackungsart: Piece

Produkt-Art: Hilfsschütz

Typ: 3RH2131-1XB40-0LA2

Baugröße: S00

Polzahl: 4polig

Hilfskontaktart: 1 Öffner
3 Schließer

Steuerspannung (min.): 24 V/DC

Steuerspannung (max.): 34 V/DC

Steuerspannungs-Bereich: 24 - 34 V/DC

Besonderheiten: mit Varistor

Montageart: Schnappbefestigung
Schraubbefestigung

Mechanische Lebensdauer: 30000000

: IP20

Min. Temperatur: -40 °C

Max. Temperatur: +70 °C

Breite: 45 mm

Höhe: 70 mm

Tiefe: 73 mm

Abm.: (B x H x T) 45 x 70 x 73 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 3

: 1

: 3 A

: Schraubanschluss

: DC

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1741231 Siemens 3RH2131-1XB40-0LA2 Hilfsschütz mit Varistor Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1741231 Siemens 3RH2131-1XB40-0LA2 Hilfsschütz mit Varistor Piece 1 St.

Beschreibung

Hilfsschütz für Bahn 3S +1Ö DC 24-34V, 0,7...1,25*US, mit integriertem Varistor Baugröße S00, Schraubanschluss geeignet für SPS-Ausgänge Hilfsschütz Bahn SIRIUS 3RH2 zum Schalten der Steuersignale im Steuerstromkreis mit starken Schwankungen der Steuerspannungen unter extremen Bedingungen z.B. für Bahnanwendungen.
Die Hilfsschütze SIRIUS 3RH2 haben normgerechte Anschlussbezeichnungen und eine zuverlässige und zeitsparende Anschlusstechnik. Durch Ausgangsvervielfältigung ist das gleichzeitige Schalten mehrerer Hilfsstromkreise möglich. Alle Kontakte sind mit Zwangsführung für Safety-Anwendungen auch als SUVA-Varianten erhältlich. Die Hilfsschütze sind klimafest, verfügen über eine hohe Kontaktzuverlässigkeit und sind für den weltweiten Einsatz durch entsprechende Zulassungen geeignet (z.B. IEC und UL/CSA). Diese Variante zeichnet sich durch einen erweiterten Arbeits- und Temperaturbereich für härtere Umgebungsbedingungen aus.
Sie sind in AC- oder DC-Betätigung erhältlich und stehen mit Schraub- oder Federzugtechnik zur Verfügung. Die Grundausführung der Hilfsschütze ist 4-polig und lässt sich durch aufschnappbare Hilfsschalter bis auf 8 Poleerweitern.
Das umfangreiche Zubehör der Schütze 3RT2 für die Baugrößen S00 bis S3 kann auch für die Hilfsschütze 3RH2 verwendet werden.
Die Hilfsschütze 3RH2 lösen die bewährte Baureihe 3RH1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Hilfsschütz Bahn, 3S+1Ö DC 24-34V, 0,7-1,25* 3RH2131-1XB40-0LA2, Verpackungseinheit: 1 Stk., EAN: 4047621016894
