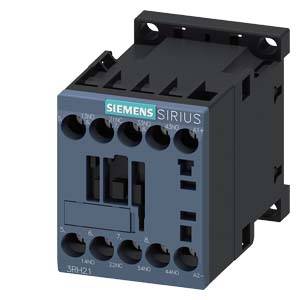

Siemens 3RH2131-1HB40 Koppelhilfsschütz 3 Schließer 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Koppelhilfsschütz
Anschluss
Schraubklemme
Typ
3RH2131-1HB40
Baugröße
S00
Kontaktart
3 Schließer
Datenblatt (PDF)
Anzahl
Gesamt (CHF 35.11 / Stück)
CHF 48.24
-27 %
CHF 35.11
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Koppelhilfsschütz, 3S+1Ö, DC 24V, S00, Schraubanschluss
- Anzahl der Hilfskontakte als Schließer: 3
- Schnittstelle: false
- Höhe: 57,50000000 mm
- Spannungsart zur Betätigung: DC
- Breite: 45 mm
- Handbedienung: false
- Mit LED-Anzeige: false
- Tiefe: 73 mm
- Bemessungsbetriebsstrom Ie, 400 V: 3 A
- Anzahl der Hilfskontakte als Öffner: 1
Technische Daten
- Spannungsart: DC
- Produkt-Art
Koppelhilfsschütz
- Typ
3RH2131-1HB40
- Baugröße
S00
- Kontaktart
3 Schließer
- Hilfskontaktart
1 Öffner
3 Schließer
- Steuerspannung (min.)
16.8 V/DC
- Steuerspannung (max.)
30 V/DC
- Steuerspannungs-Bereich
16.8 - 30 V/DC
- Passend für Serie
Siemens Bauform S00
- Montageart
Schnappbefestigung
Schraubbefestigung
- Anschluss
Schraubklemme
- Mechanische Lebensdauer
30000000
IP20
- Min. Temperatur
-25 °C
- Max. Temperatur
+60 °C
- Breite
45 mm
- Höhe
57.5 mm
- Tiefe
73 mm

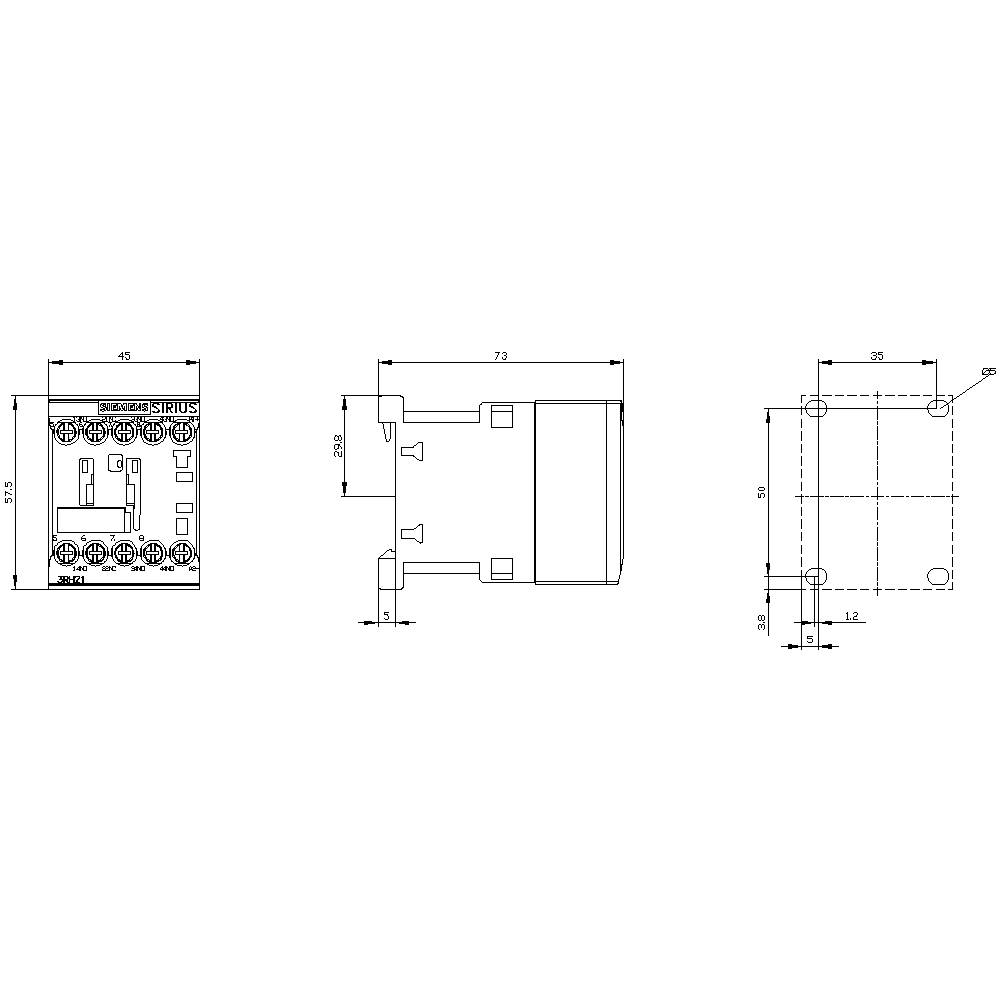

- Abm.
(B x H x T) 45 x 57.5 x 73 mm
- Inhalt
1 St.
- RoHS-konform
Ja
3
1
3 A
24-24 V
FALSE
Schraubanschluss
DC
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 1741225 Siemens 3RH2131-1HB40 Koppelhilfsschütz 3 Schließer 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1741225 Siemens 3RH2131-1HB40 Koppelhilfsschütz 3 Schließer 1 St.
Beschreibung
Koppelhilfsschütz, 3 S + 1 Ö, DC 24 V, 0,7 ... 1,25* US, Baugröße S00, Schraubanschluss geeignet für SPS-Ausgänge Koppelhilfsschütz SIRIUS 3RH2 zum Schalten der Steuersignale im Steuerstromkreis mit direkter Anschlussmöglichkeit an elektronische Steuerungen.
Die Koppelhilfsschütze SIRIUS 3RH2 haben normgerechte Anschlussbezeichnungen und eine zuverlässige und zeitsparende Anschlusstechnik. Durch Ausgangsvervielfältigung ist das gleichzeitige Schalten mehrerer Hilfsstromkreise möglich. Die Kontakte sind mit Zwangsführung für Safety-Anwendungen auch als SUVA-Varianten erhältlich. Die Koppelhilfsschütze sind klimafest, verfügen über eine hohe Kontaktzuverlässigkeit und sind für den weltweiten Einsatz durch entsprechende Zulassungen geeignet (z.B. IEC und UL/CSA).
Sie sind in AC- oder DC-Betätigung erhältlich und stehen mit Schraub- oder Federzugtechnik zur Verfügung.
Das umfangreiche Zubehör der Schütze 3RT2 für die Baugrößen S00 bis S3 kann auch für die Koppelhilfsschütze 3RH2 verwendet werden.
Die Koppelhilfsschütze 3RH2 lösen die bewährte Baureihe 3RH1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Die Koppelhilfsschütze SIRIUS 3RH2 haben normgerechte Anschlussbezeichnungen und eine zuverlässige und zeitsparende Anschlusstechnik. Durch Ausgangsvervielfältigung ist das gleichzeitige Schalten mehrerer Hilfsstromkreise möglich. Die Kontakte sind mit Zwangsführung für Safety-Anwendungen auch als SUVA-Varianten erhältlich. Die Koppelhilfsschütze sind klimafest, verfügen über eine hohe Kontaktzuverlässigkeit und sind für den weltweiten Einsatz durch entsprechende Zulassungen geeignet (z.B. IEC und UL/CSA).
Sie sind in AC- oder DC-Betätigung erhältlich und stehen mit Schraub- oder Federzugtechnik zur Verfügung.
Das umfangreiche Zubehör der Schütze 3RT2 für die Baugrößen S00 bis S3 kann auch für die Koppelhilfsschütze 3RH2 verwendet werden.
Die Koppelhilfsschütze 3RH2 lösen die bewährte Baureihe 3RH1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Lieferumfang
- Geliefert wird: Siemens Dig.Industr. Koppelhilfsschütz 3S+1Ö 24VDC S00 3RH2131-1HB40, Verpackungseinheit: 1 Stk., EAN: 4011209848726
Hinweise
Bitte beachten Sie, dass es sich bei dem Produkt um eine Sonderanfertigung handelt und daher von der Rücknahme ausgeschlossen ist. Sonderbestellung, kein Widerrufsrecht.
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
Systemvoraussetzungen
- Siemens 3RH2131-1HB40 Koppelhilfsschütz, 3S 0,7...1,25*US, Baugr. S00
