Siemens 3RH2122-2QB40 Koppelhilfsschütz 2 Schließer mit Varistor Piece 1 St.

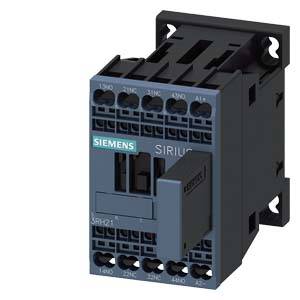

Ein schwarzer Siemens SIRIUS Schütz, ein elektrisches Schaltgerät, ist abgebildet. Vorderansicht zeigt Anschlüsse und Firmenlogo.

Abbildung ähnlich

Industrieschaltschrank mit geöffneter Tür, gefüllt mit verschiedenen elektrischen Komponenten und Kabeln für Steuerungszwecke.

'Hilfsschütze und Koppelhilfsschütze für Hilfsstromkreise', zeigt verschiedene Schützkomponenten, Adapter für LEDs und Lasttrennschalter.

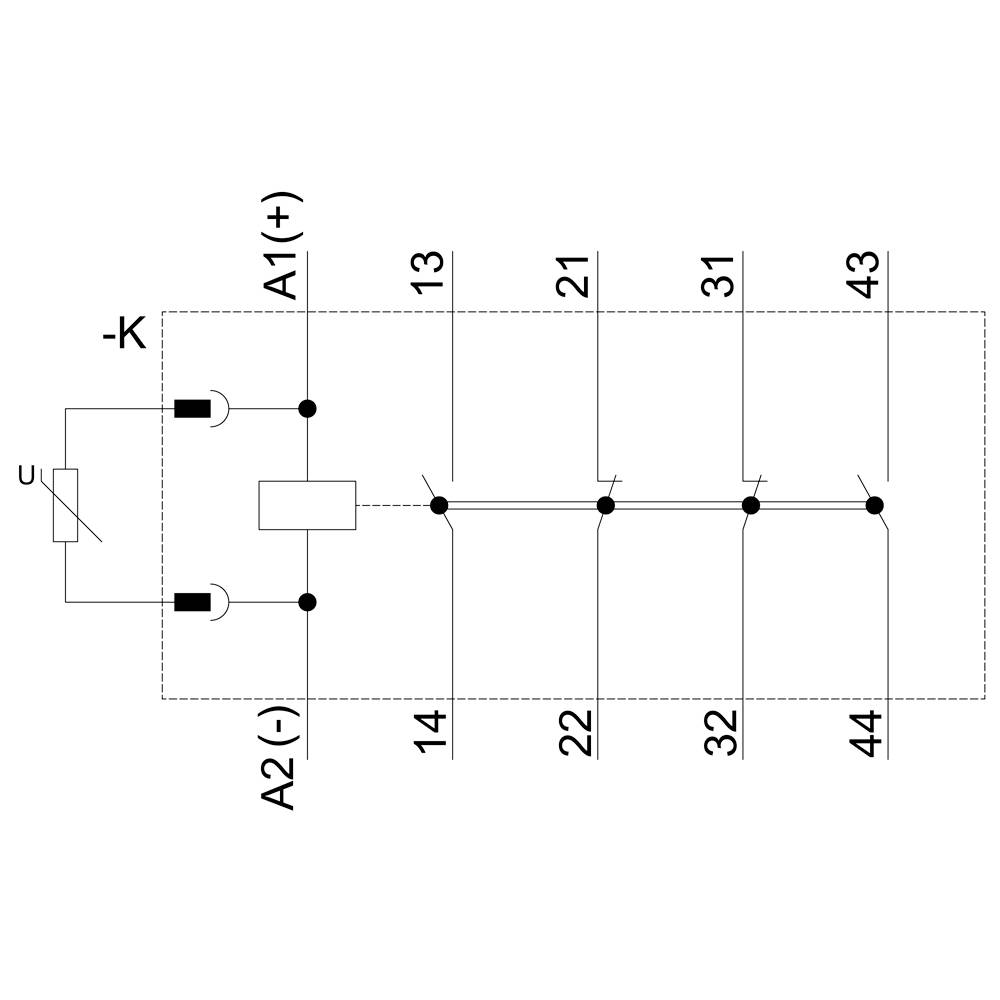

Schaltschema zeigt eine Spule, Anschluss A1 (+), A2 (-), und eine Reihe verbundener Klemmen 13, 21, 31, 43, 14, 22, 32, 44.

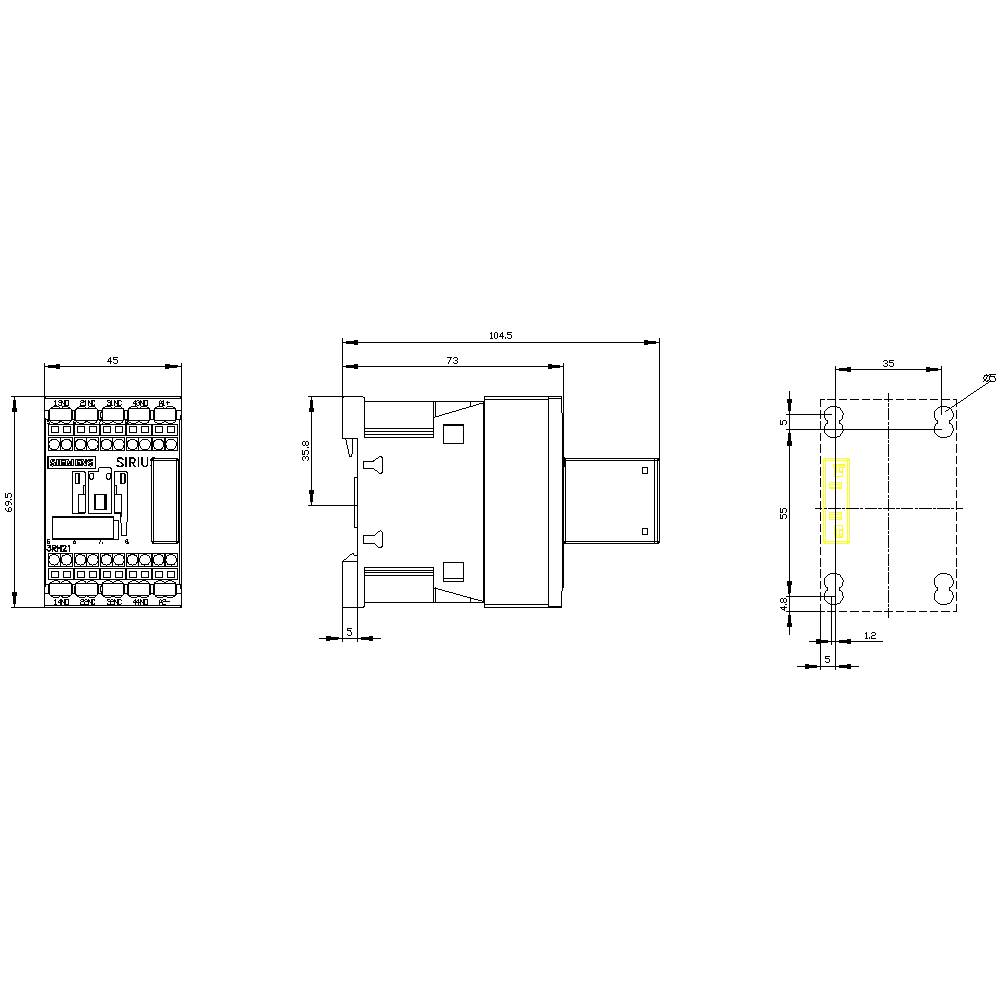

Technische Zeichnungen eines elektrischen Schalters in drei Ansichten: vorne, seitlich und von oben, mit genauen Maßangaben.

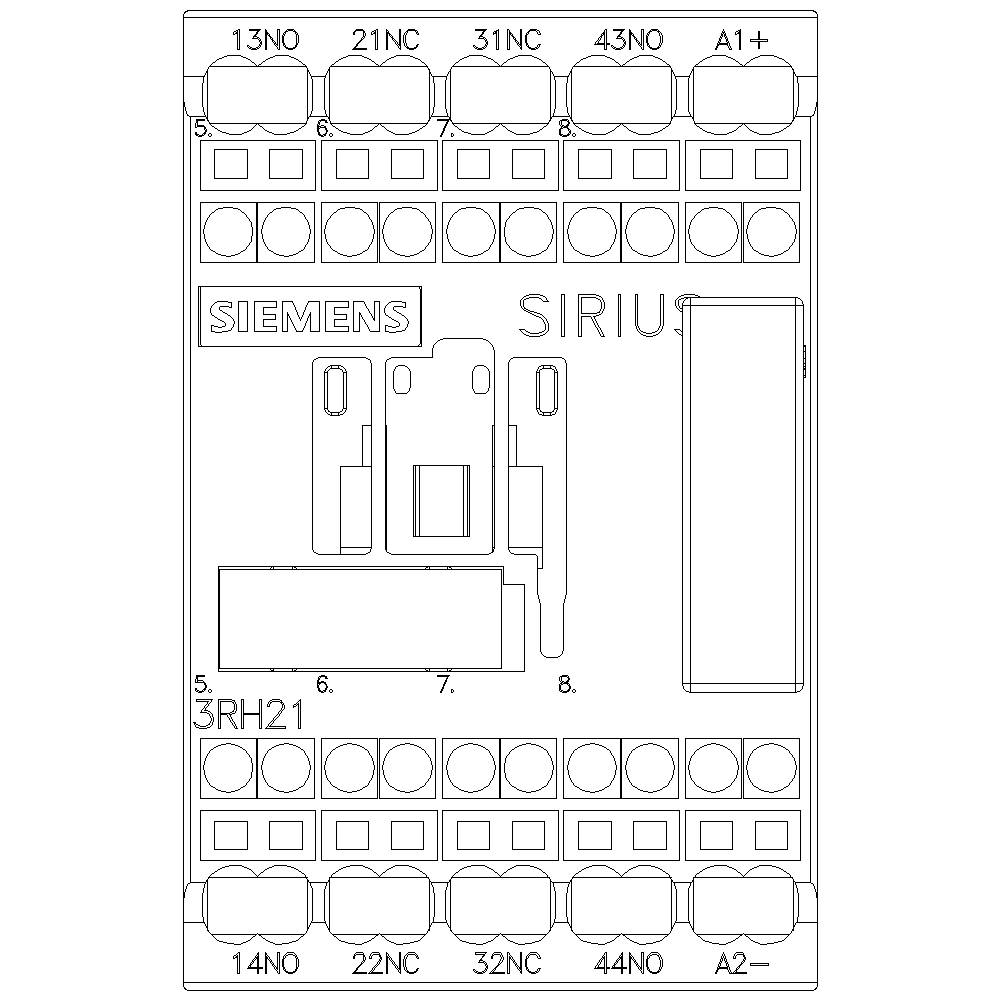

'Siemens Sirius 3RH21' Steuerungskomponente, zeigt Anschlussklemmen und Schaltkreisanordnung zur Montage und Verdrahtung von Steuerkreisen.

1/6

Abbildung ähnlich

Produkt-Art

Koppelhilfsschütz

Anschluss

Federzuganschluss

Verpackungsart

Piece

Typ

3RH2122-2QB40

Baugröße

S00

Datenblatt (PDF)

Lieferung Mi., 4. Nov.

Anzahl

Stück

Gesamt (CHF 36.96 / Stück)

CHF 66.81

-45 %

CHF 36.96

zzgl. MwSt.

nur CHF 5.57

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Koppelhilfsschütz, 2S+2Ö, DC 24V, S00, Federzuganschluss, mit Varistor

Einbaugerät,Hilfsschütz,Industrieschütz,Koppel-Hilfsschütz,Relais,Schütz,Steuerschütz

Unser Service für Sie

Technische Daten

Spannungsart: DC

Verpackungsart: Piece

Produkt-Art: Koppelhilfsschütz

Typ: 3RH2122-2QB40

Baugröße: S00

Kontaktart: 2 Schließer

Hilfskontaktart: 2 Schließer
2 Öffner

Steuerspannung (min.): 16.8 V/DC

Steuerspannung (max.): 30 V/DC

Steuerspannungs-Bereich: 16.8 - 30 V/DC

Passend für Serie: Siemens Serie Sirius

Besonderheiten: mit Varistor

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Federzuganschluss

Mechanische Lebensdauer: 30000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 70 mm

Tiefe: 73 mm

Abm.: (B x H x T) 45 x 70 x 73 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 2

: 2

: 3 A

: Federzuganschluss

: DC

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1745078 Siemens 3RH2122-2QB40 Koppelhilfsschütz 2 Schließer mit Varistor Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1745078 Siemens 3RH2122-2QB40 Koppelhilfsschütz 2 Schließer mit Varistor Piece 1 St.

Beschreibung

Koppelhilfsschütz, 2 S + 2 Ö, DC 24 V, 0,7 ... 1,25* US, mit Varistor aufgesteckt, Baugröße S00, Federzuganschluss Koppelhilfsschütz SIRIUS 3RH2 zum Schalten der Steuersignale im Steuerstromkreis mit direkter Anschlussmöglichkeit an elektronische Steuerungen.
Die Koppelhilfsschütze SIRIUS 3RH2 haben normgerechte Anschlussbezeichnungen und eine zuverlässige und zeitsparende Anschlusstechnik. Durch Ausgangsvervielfältigung ist das gleichzeitige Schalten mehrerer Hilfsstromkreise möglich. Die Kontakte sind mit Zwangsführung für Safety-Anwendungen auch als SUVA-Varianten erhältlich. Die Koppelhilfsschütze sind klimafest, verfügen über eine hohe Kontaktzuverlässigkeit und sind für den weltweiten Einsatz durch entsprechende Zulassungen geeignet (z.B. IEC und UL/CSA).
Sie sind in AC- oder DC-Betätigung erhältlich und stehen mit Schraub- oder Federzugtechnik zur Verfügung.
Das umfangreiche Zubehör der Schütze 3RT2 für die Baugrößen S00 bis S3 kann auch für die Koppelhilfsschütze 3RH2 verwendet werden.
Die Koppelhilfsschütze 3RH2 lösen die bewährte Baureihe 3RH1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Koppelhilfsschütz 2S+2Ö 24VDC S00 3RH2122-2QB40, Verpackungseinheit: 1 Stk., EAN: 4011209846364
