Siemens 3RH2122-2LB40-0LA0 Hilfsschütz mit Varistor Single 1 St.

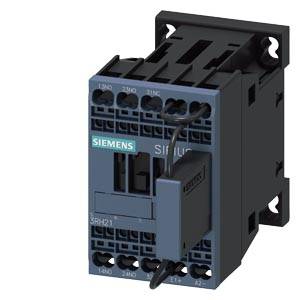

Ein blau-schwarzer Siemens Schütz für industrielle Anwendungen, mit Anschlüssen oben und unten, geeignet für Steuerkreise.

Abbildung ähnlich

Ein geöffneter Schaltschrank mit verschiedenen Kabeln und elektrischen Komponenten, die in geordneten Reihen angeordnet sind.

'Übersicht von Hilfsschützen und Funktionen, einschließlich Lötschnittadaptern und Überspannungsschutz, mit Funktion und Anschlussdetails.'

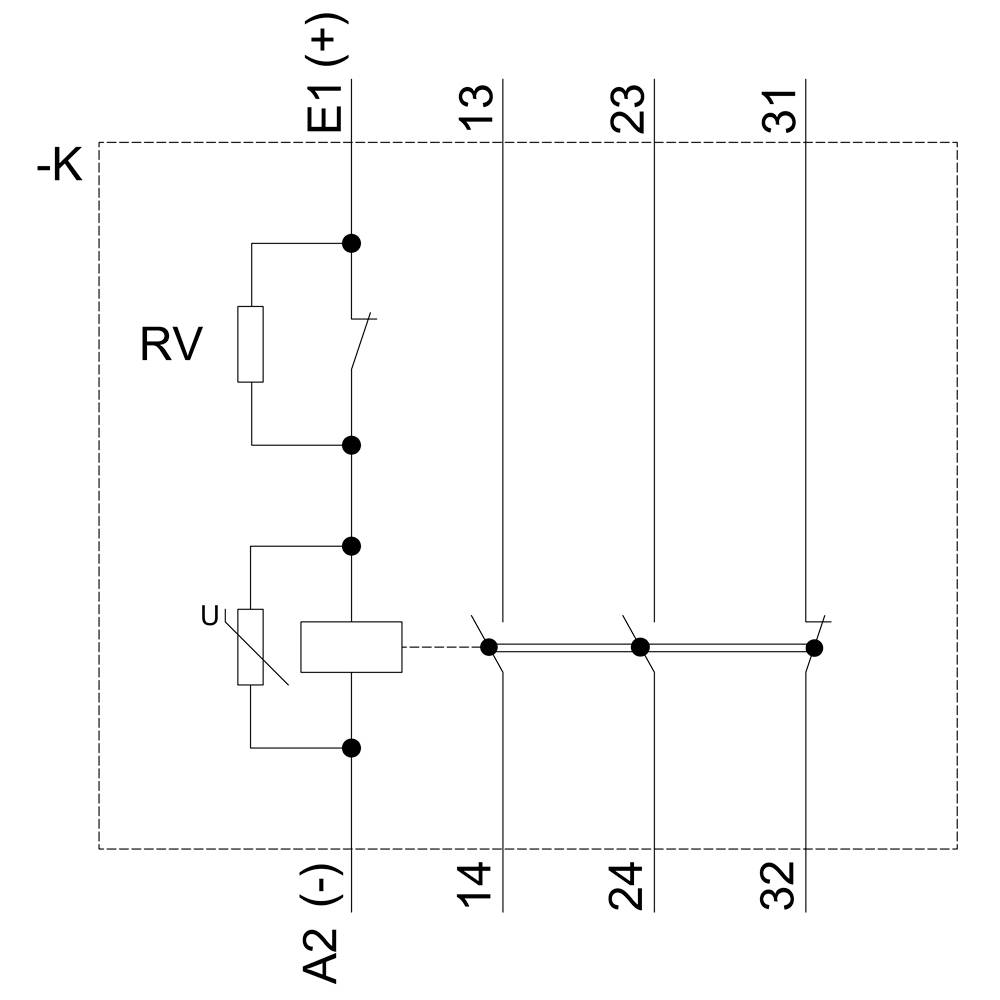

Schaltplan eines Relais mit Anschlüssen für +K und A2(-), Etiketten 13, 23, 31 auf der linken Seite und 14, 24, 32 auf der rechten Seite.

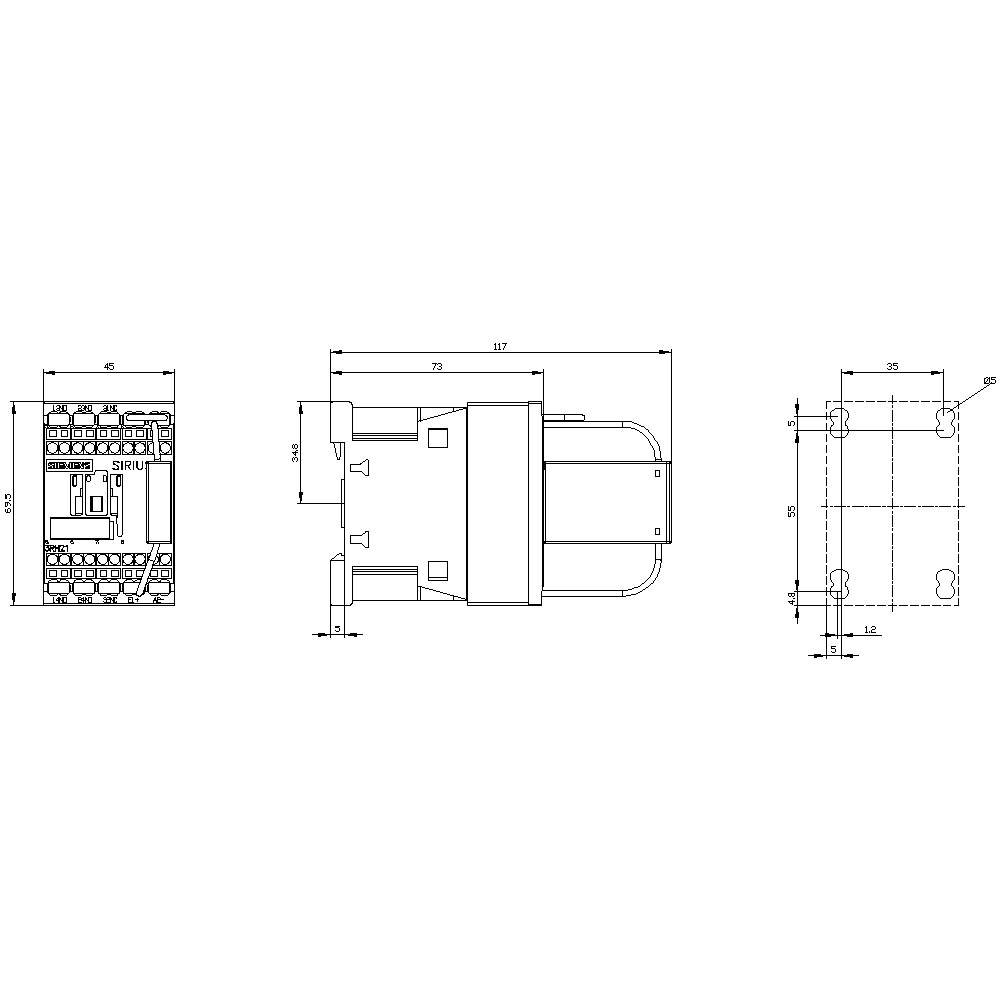

Technische Zeichnung eines elektrischen Bauteils mit Maßen in Millimetern. Zeigt Vorder-, Seiten- und Draufsicht. Maßangaben für genaue Spezifikation.

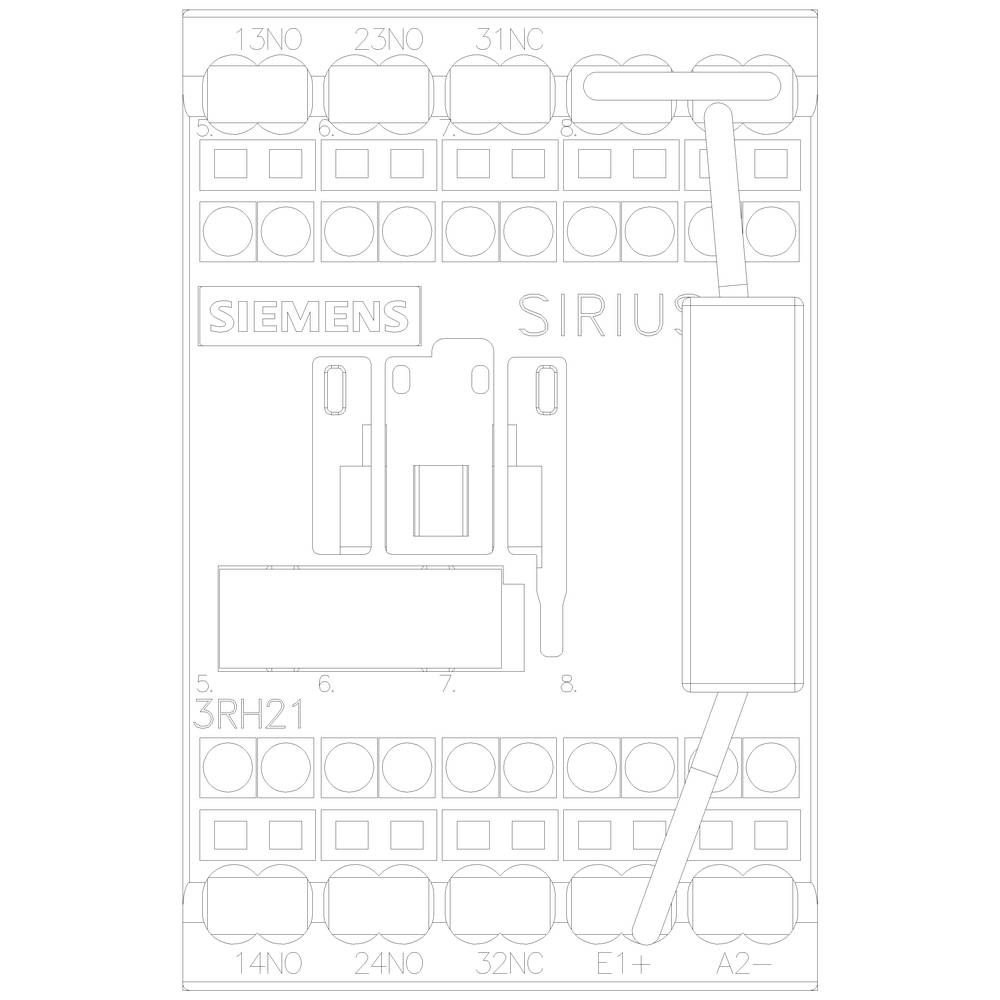

'Elektroschaltgerät mit Beschriftungen: Siemens, Sirius, und 3RH21. Mehrere Anschlussklemmen sichtbar.'

1/6

Abbildung ähnlich

Produkt-Art

Hilfsschütz

Polzahl

3polig

Anschluss

Federzuganschluss

Verpackungsart

Single

Typ

3RH2122-2LB40-0LA0

Datenblatt (PDF)

Sofort-Lieferung Mo., 12. Okt.

2 Stück

Anzahl

Stück

Gesamt (CHF 55.46 / Stück)

CHF 64.95

-15 %

CHF 55.46

zzgl. MwSt.

nur CHF 7.43

Nur noch 2 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Hilfsschütz, 2S+1Ö, DC 24V, S00, Federzuganschluss, mit Varistor

Einbaugerät,Hilfsschütz,Industrieschütz,Koppel-Hilfsschütz,Relais,Schütz,Steuerschütz

Unser Service für Sie

Technische Daten

Spannungsart: DC

Verpackungsart: Single

Produkt-Art: Hilfsschütz

Typ: 3RH2122-2LB40-0LA0

Baugröße: S00

Polzahl: 3polig

Hilfskontaktart: 1 Öffner
2 Schließer

Steuerspannung (min.): 16.8 V/DC

Steuerspannung (max.): 30 V/DC

Steuerspannungs-Bereich: 16.8 - 30 V/DC

Besonderheiten: mit Varistor

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Federzuganschluss

Mechanische Lebensdauer: 30000000

: IP20

Min. Temperatur: -40 °C

Max. Temperatur: +70 °C

Breite: 45 mm

Höhe: 70 mm

Tiefe: 116 mm

Abm.: (B x H x T) 45 x 70 x 116 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 2

: 1

: 3 A

: Federzuganschluss

: DC

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1736352 Siemens 3RH2122-2LB40-0LA0 Hilfsschütz mit Varistor Single 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1736352 Siemens 3RH2122-2LB40-0LA0 Hilfsschütz mit Varistor Single 1 St.

Beschreibung

Hilfsschütz f. Bahn, 2 S + 1 Ö, DC 24 V, 0,7 ... 1,25* US, mit Varistor integriert, 3-polig, Baugröße S00, Federzuganschluss Hilfsschütz SIRIUS 3RH2 zum Schalten der Steuersignale im Steuerstromkreis.
Die Hilfsschütze SIRIUS 3RH2 haben normgerechte Anschlussbezeichnungen und eine zuverlässige und zeitsparende Anschlusstechnik. Durch Ausgangsvervielfältigung ist das gleichzeitige Schalten mehrerer Hilfsstromkreise möglich. Alle Kontakte sind mit Zwangsführung für Safety-Anwendungen auch als SUVA-Varianten erhältlich. Die Hilfsschütze sind klimafest, verfügen über eine hohe Kontaktzuverlässigkeit und sind für den weltweiten Einsatz durch entsprechende Zulassungen geeignet (z.B. IEC und UL/CSA).
Sie sind in AC- oder DC-Betätigung erhältlich und stehen mit Schraub- oder Federzugtechnik zur Verfügung. Die Grundausführung der Hilfsschütze ist 4-polig und lässt sich durch aufschnappbare Hilfsschalter bis auf 8 Pole erweitern.
Das umfangreiche Zubehör der Schütze 3RT2 für die Baugrößen S00 bis S3 kann auch für die Hilfsschütze 3RH2 verwendet werden.
Die Hilfsschütze 3RH2 lösen die bewährte Baureihe 3RH1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Hilfsschütz 2S+1Ö 24VDC 3p.S00 3RH2122-2LB40-0LA0, Verpackungseinheit: 1 Stk., EAN: 4011209890145

Hinweise

Bitte beachten Sie, dass es sich bei dem Produkt um eine Sonderanfertigung handelt und daher von der Rücknahme ausgeschlossen ist. Sonderbestellung, kein Widerrufsrecht.
