Siemens 3RH1921-1EA20 Hilfsschalter 2 Schließer Passend für Marke (Relais): Siemens 1 St.

'Graues Anbauelement für Schütze, mit Beschriftungen 73 NO, 83 NO, 84 NO und 74 NO auf der linken Seite; 54, 64, 53 auf der rechten.'

Abbildung ähnlich

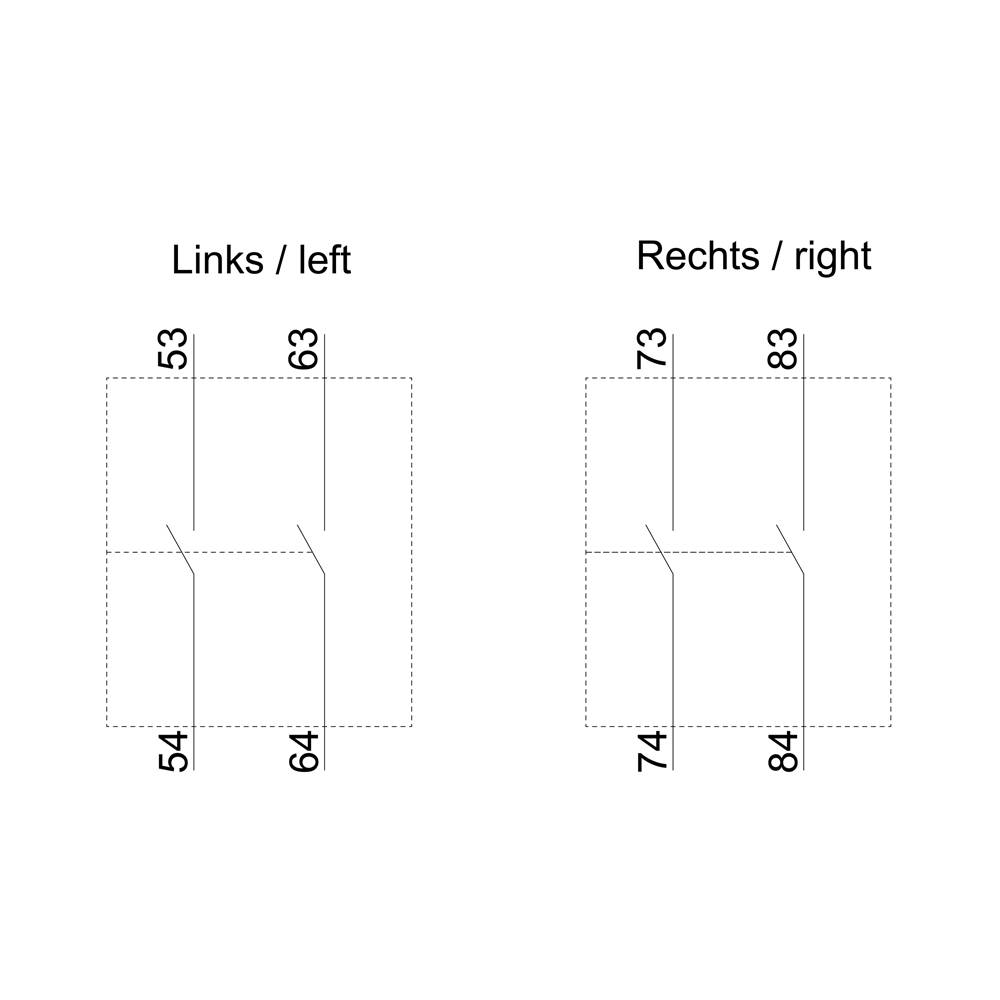

'Links / left' zeigt Maße 53 und 63 oben, 54 und 64 unten. 'Rechts / right' zeigt 73 und 83 oben, 74 und 84 unten.

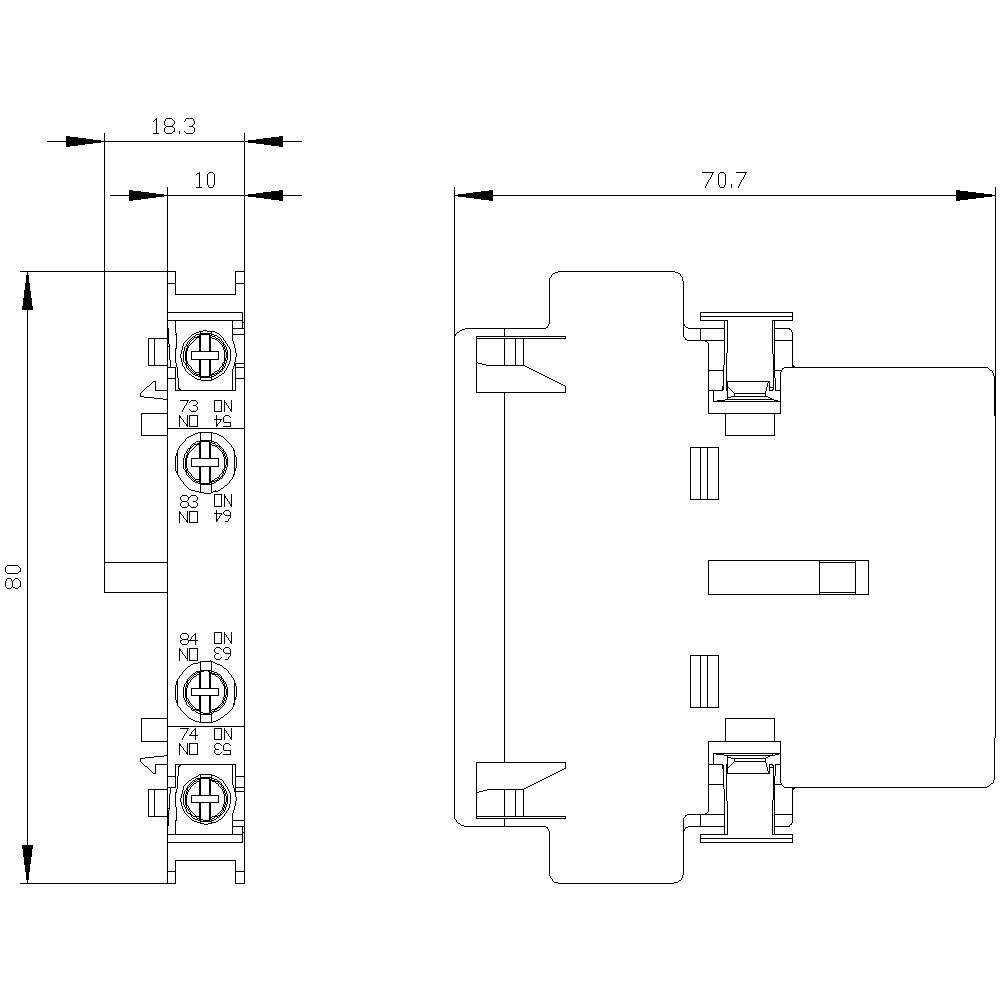

Technische Zeichnung eines elektrischen Steckverbinders mit Maßen: 18,3 mm Breite, 80 mm Höhe, 70,7 mm Tiefe. Seiten- und Vorderansicht dargestellt.

1/3

Abbildung ähnlich

Produkt-Art

Hilfsschalter

Anschluss

Schrauben

Typ

3RH1921-1EA20

Baugröße

Kontaktart

2 Schließer

Datenblatt (PDF)

Lieferung Mo., 2. Nov.

Anzahl

Set(s)

Gesamt (CHF 11.98 / Stück)

CHF 11.98

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Hilfsschalter 2S, DIN EN50005, 10mm, Bgr. S0-S12 für Motorschütze, 2pol.

Bemessungsbetriebsstrom Ie bei AC-15, 230 V: 6 A
Anzahl der Kontakte als Wechsler: 0
Anzahl der Kontakte als Öffner: 0
Anzahl der Kontakte als Schließer: 2
Fassung: ohne
Anzahl der Fehlersignalschalter: 0
Montageart: sonstige
Ausführung des elektrischen Anschlusses: Schraubanschluss

Technische Daten

Ausführung des Produkts: erster seitlich anbaubar
Produktfunktion / Spiegelkontakt: ja
Produktfunktion / Spiegelkontakt, Anmerkung: mit 3RT1
Anwendungsbereich: zur Erweiterung der Hilfskontakte im Steuerstromkreis
Eignung zur Verwendung: Hilfs- und Leistungsschütz
Stoßspannungsfestigkeit: 6 kV
Art der anschließbaren Leiterquerschnitte / bei AWG-Leitungen / für Hilfskontakte: 2x (20 ... 16), 2x (18 ... 14)
Art der anschließbaren Leiterquerschnitte / für Hilfskontakte / eindrähtig oder mehrdrähtig: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
Art der anschließbaren Leiterquerschnitte / für Hilfskontakte / feindrähtig / mit Aderendbearbeitung: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)

Produkt-Art: Hilfsschalter

Typ: 3RH1921-1EA20

Baugröße: S0

Kontaktart: 2 Schließer

Hilfskontaktart: 2 Schließer

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Montageart: Schnappbefestigung

Anschluss: Schrauben

Elektrische Lebensdauer: 200000

Mechanische Lebensdauer: 10000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 10 mm

Höhe: 80 mm

Tiefe: 71 mm

Abm.: (B x H x T) 10 x 80 x 71 mm

Inhalt: 1 St.

RoHS-konform: Ja

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2862255 Siemens 3RH1921-1EA20 Hilfsschalter 2 Schließer Passend für Marke (Relais): Siemens 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2862255 Siemens 3RH1921-1EA20 Hilfsschalter 2 Schließer Passend für Marke (Relais): Siemens 1 St.

Beschreibung

erster seitlicher Hilfsschalter 2 Schliesser, Schraubanschluss, für Schütze 3RT1 Hilfsschalter SIRIUS 3RH19 zur Erweiterung der Hilfskontakte im Steuerstromkreis.
Dieser Hilfsschalter 3RH19 kann ohne Werkzeug auf die Schütze 3RT1 der Baugrößen S0-S12 montiert werden.
Die Hilfsschalter 3RH19/3RH29 sind als frontseitig oder seitlich anbaubare Varianten erhältlich, mit bis zu vier unverzögert schaltenden bzw. bis zu zwei voreilend schaltenden Schließern und Öffnern. Die Hilfsschalter können als zwangsgeführte Kontaktelemente in Hilfsschützen 3RH oder auch als Spiegelkontakte bei Leistungsschützen 3RT ausgeführt sein. Sie sind durchgängig mit Schraubanschluss und Federzuganschluss erhältlich.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
