Siemens 3RA28312DG10 3RA2831-2DG10 Zeitrelais 24 V 1 St. Zeitbereich: 0.05 - 100 s

Ein Siemens Sirius Schütz in seitlicher Ansicht. Es ist ein elektrisches Bauteil, das in Steuerungen verwendet wird.

Abbildung ähnlich

Ein geöffneter Schaltschrank zeigt verschiedene elektrische Komponenten und Verkabelungen, geordnet in mehreren Fächern.

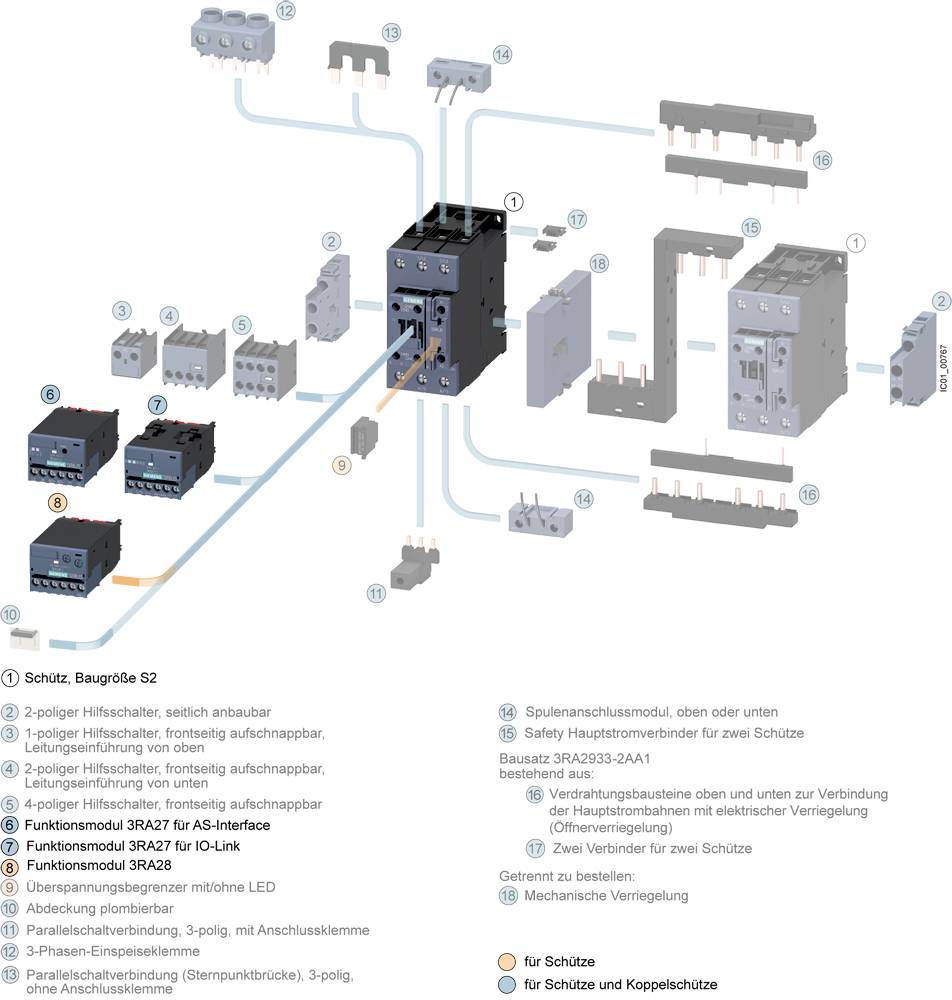

Diagramm eines Schaltsystems mit Beschriftungen und Abbildungen verschiedener Komponenten wie Schütze, Funktionsmodule, und Einspeiseklemmen.

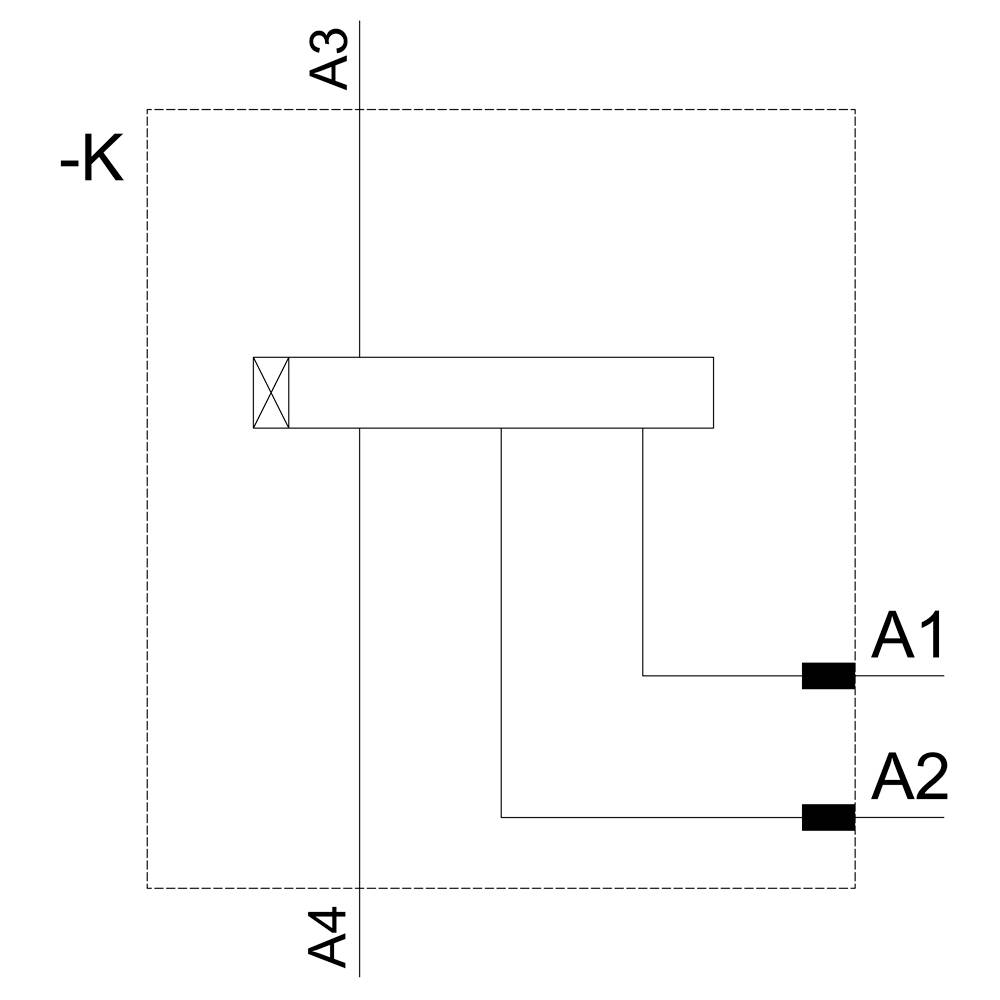

Schaltplan mit einem Rechteck, das als Schalter fungiert, verbunden über zwei Linien zu den Punkten A1 und A2. Linie links markiert als A3, unten als A4.

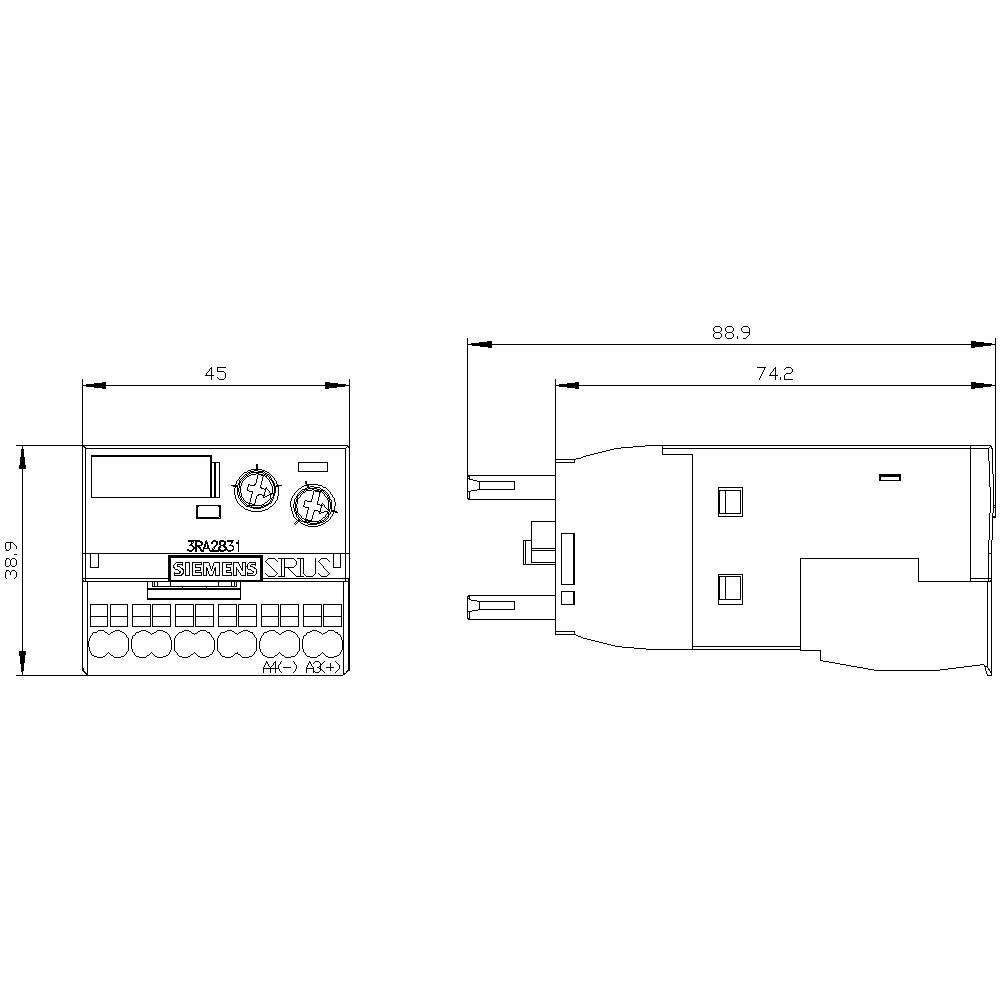

Eine technische Zeichnung eines elektronischen Bauteils mit Abmessungen: Breite 45 mm, Höhe 38,9 mm, Länge 88,9 mm. Enthält Anschlüsse.

1/5

Abbildung ähnlich

Produkt-Art

Zeitrelais

Funktionen

Ansprechverzögerung

Betriebsspannung

24 V

Typ

3RA2831-2DG10

Anschluss

Federzuganschluss

Datenblatt (PDF)

Lieferung Mo., 2. Nov.

Anzahl

Stück

Gesamt (CHF 72.11 / Stück)

CHF 72.11

zzgl. MwSt.

nur CHF 9.29

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Produkt-Art: Zeitrelais

Typ: 3RA2831-2DG10

Anschluss: Federzuganschluss

Funktionen: Ansprechverzögerung

Betriebsspannung: 24 V

Zeitbereich (min.): 0.05 s

Zeitbereich (max.): 100 s

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

: IP20

Elektrische Lebensdauer: 10000000

Mechanische Lebensdauer: 100000000

Breite: 45 mm

Höhe: 38 mm

Tiefe: 74 mm

Abm.: (B x H x T) 45 x 38 x 74 mm

Inhalt: 1 St.

RoHS-konform: Ja

: elektronisch

: 0

: 1

: 0

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1746558 Siemens 3RA28312DG10 3RA2831-2DG10 Zeitrelais 24 V 1 St. Zeitbereich: 0.05 - 100 s

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1746558 Siemens 3RA28312DG10 3RA2831-2DG10 Zeitrelais 24 V 1 St. Zeitbereich: 0.05 - 100 s

Beschreibung

Elektronisches Zeitrelais, ansprechverzögert, mit Halbleiterausgang, Zeitbereich 0,05-100 s, AC/DC 24-90 V, 50/60 Hz, Varistor zur Bedämpfung der Schützspulen integriert, Federzuganschluss, frontseitig aufschnappbar auf Schütze 3RT203 / 3RT204 Funktionsmodul SIRIUS 3RA28 für Direktstart zum Anbau an Schütze 3RT2 und Hilfsschütze 3RH2 für zeitverzögerte Schaltvorgänge in Steuer-, Anlass-, Schutz- und Regelschaltungen, z.B. kaskadierten Motoranlauf oder Lüfternachlaufsteuerung.
Das einfache und werkzeuglose Aufstecken ermöglicht die Realisierung steuerungsunabhängiger Zeitfunktionen ohne zusätzliche Verdrahtung. Dadurch vermeiden Sie Verdrahtungsfehler und reduzieren Prüfkosten. Durch den frontseitigen Anbau an die Geräte sparen Sie Platz auf derHutschiene. Eine additive Schutzbeschaltung ist nicht erforderlich. Die Geräte sind dank internationaler Approbationen (z.B. IEC, CCC, UL/CSA) weltweit einsetzbar.
Die Funktionsmodule sind für Schütze 3RT2 und Hilfsschalter 3RH2 in Baugröße S00 bis S3 erhältlich. Lieferbar mit flexiblem Weitspannungsbereich AC/DC 24-240 V, wählbaren Ausgängen 1 S + 1 Ö oder 1 W und in Schraub- oder Federzuganschlusstechnik.
Für die Funktionsmodule stehen Verdrahtungsbausätze sowie eine plombierbare Abdeckung zur Verfügung.
SIRIUS Relais - ein Programm für alle Fälle.
