Siemens 3RA28141AW10 3RA2814-1AW10 Hilfsschalter Ausschaltverzögert 1 St. Zeitbereich: 0.05 - 100 s 1 Wechsler Single

Industriebauteil, wahrscheinlich ein elektrisches Relais von Siemens, gekennzeichnet mit 'SIEMENS SIRIUS' und technischen Spezifikationen.

Abbildung ähnlich

'Offener Schaltschrank mit elektrischen Komponenten und Verkabelung organisiert auf verschiedenen Regalen.'

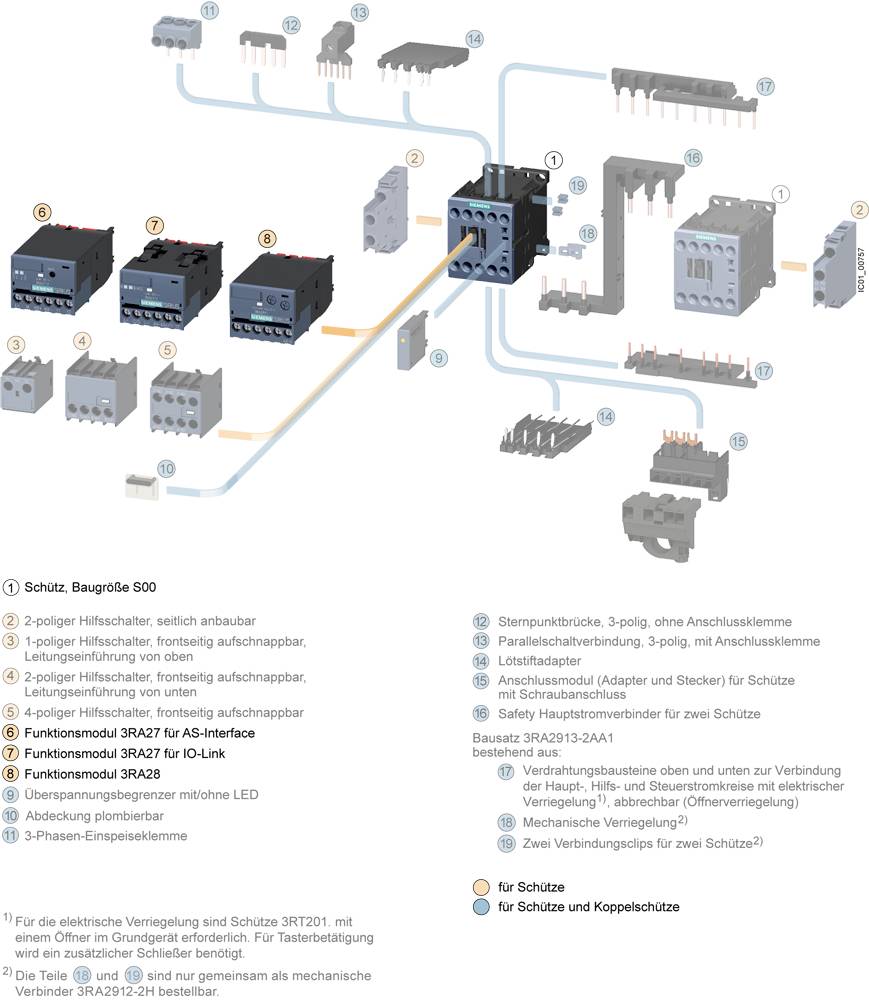

Diagramm zeigt eine elektrische Verdrahtung mit Schützen, Modulen und Verbindungen. Nummerierte Komponenten mit Erklärungen und Funktionen.

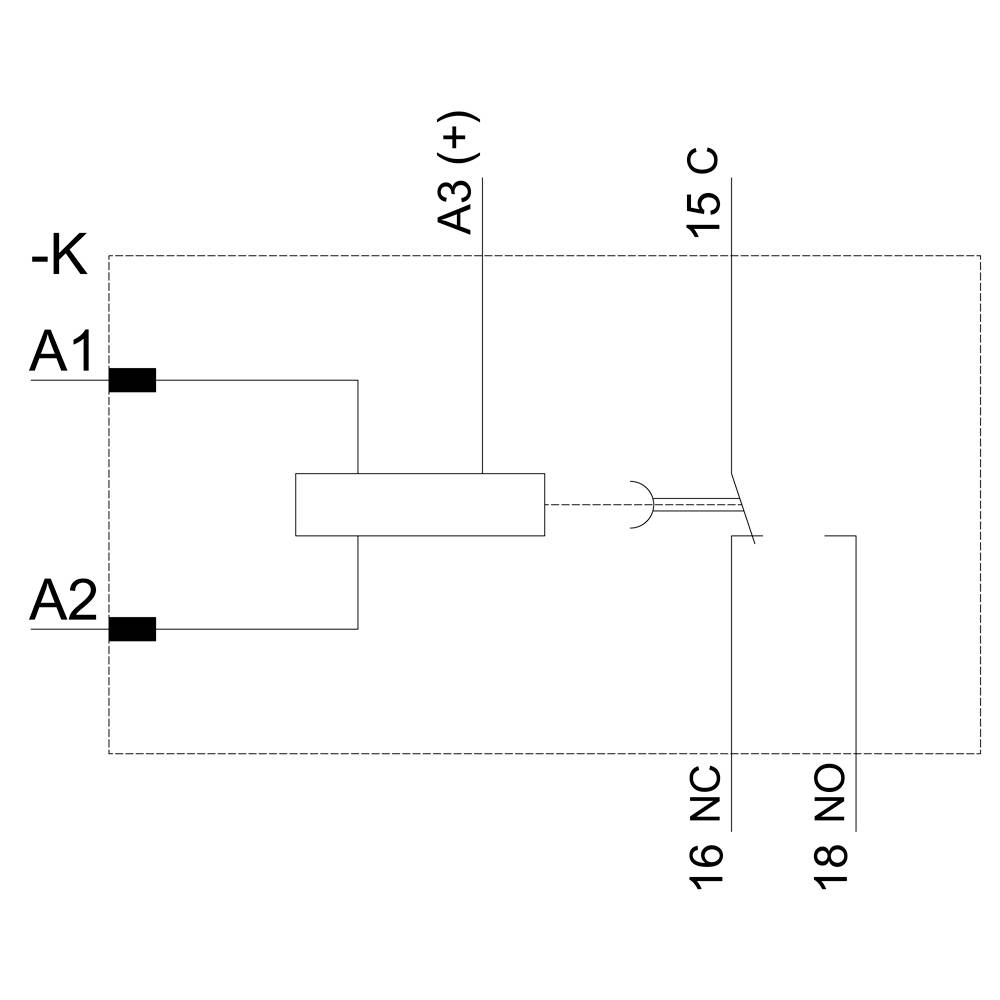

Schaltschema zeigt Relais mit Anschlüssen: -K, A1, A2, A3 (+), 15 C, 16 NC, 18 NO. Dargestellt ist ein Schließersystem.

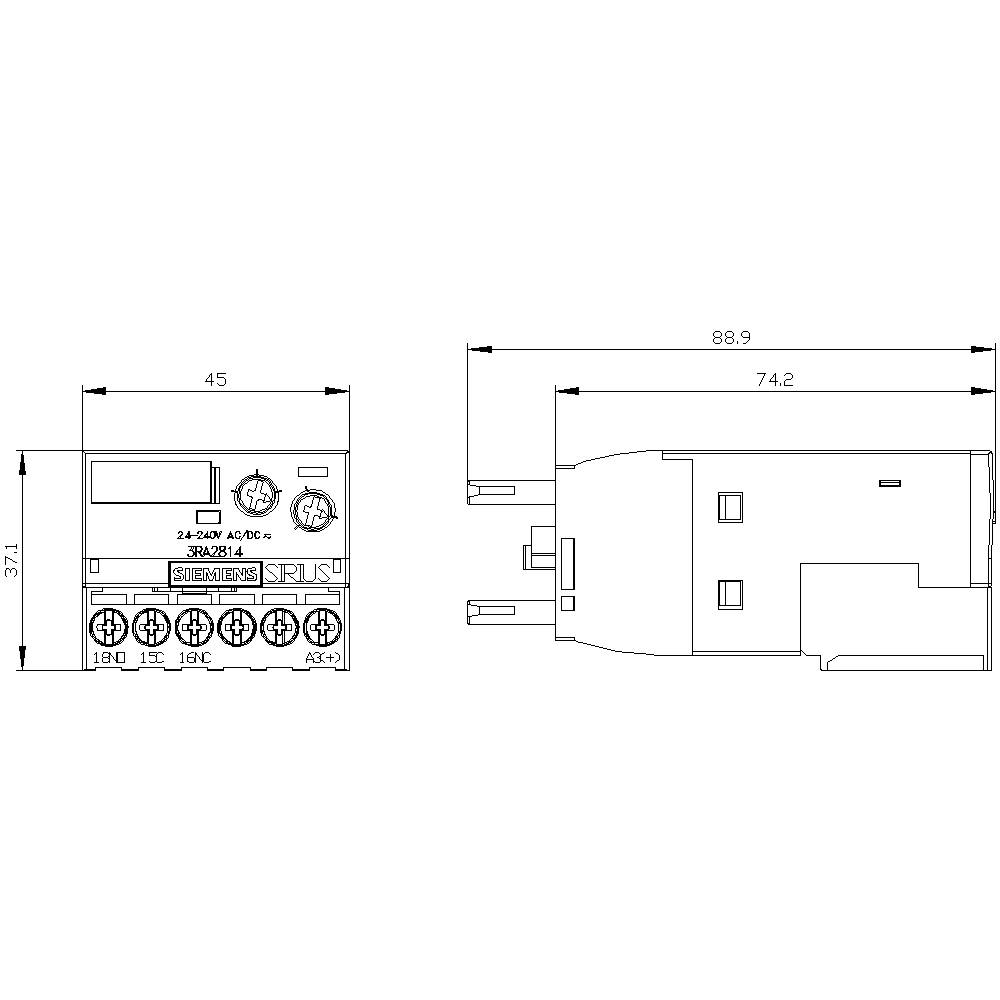

Technische Zeichnung eines elektrischen Bauteils mit zwei Perspektiven, Vorder- und Seitenansicht, mit Abmessungen und Anschlussdetails.

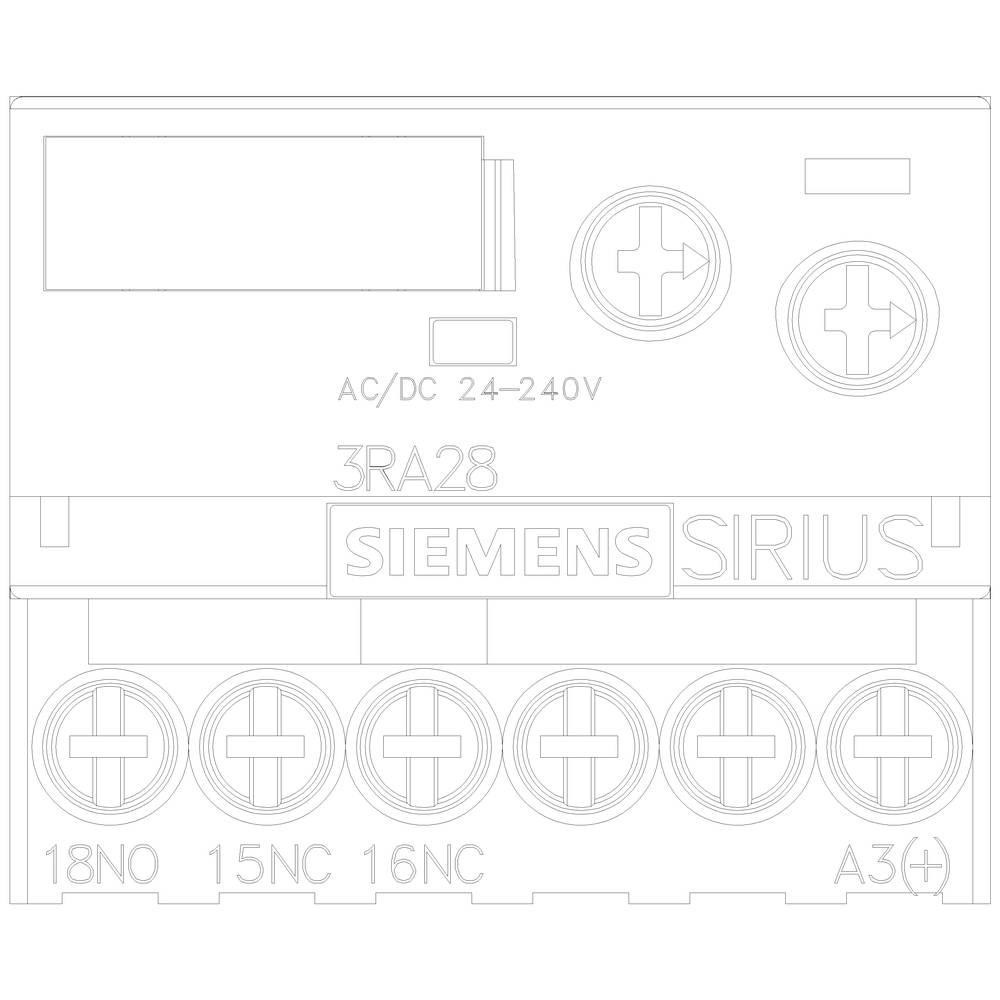

Ein diagrammatisches Bild eines Siemens SIRIUS Steuergeräts 3RA28, geeignet für Spannungen von AC/DC 24–240V mit Anschlussklemmen.

1/6

Abbildung ähnlich

Verpackungsart

Single

Produkt-Art

Hilfsschalter

Ausführung

Ausschaltverzögert

Funktionen

Rückfallverzögerung

Betriebsspannung min.

24 V

Datenblatt (PDF)

Lieferung Mo., 2. Nov.

Anzahl

Stück

Gesamt (CHF 112.81 / Stück)

CHF 112.81

zzgl. MwSt.

nur CHF 13.93

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Hilfsschalter, elektron. verzögert, rückfallverz. mit Hilfsspannung

Abfallverzögerer,Ausschaltverzögerer,Hiflsschalter,Kontaktblock,Rückfallverzögerer,SIRIUS,Schalter,Verzögerer,Verzögerungszeitschalter,Zeitbaustein

Technische Daten

Verpackungsart: Single

Produkt-Art: Hilfsschalter

Typ: 3RA2814-1AW10

Ausführung: Ausschaltverzögert

Funktionen: Rückfallverzögerung

Betriebsspannung min.: 24 V

Betriebsspannung max.: 240 V

Betriebsspannungsbereich: 24 - 240 V

Kontaktart: 1 Wechsler

Kontaktmaterial: AgNi

Zeitbereich (min.): 0.05 s

Zeitbereich (max.): 100 s

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

: IP20

Elektrische Lebensdauer: 100000

Mechanische Lebensdauer: 10000000

Breite: 45 mm

Höhe: 38 mm

Tiefe: 74 mm

Abm.: (B x H x T) 45 x 38 x 74 mm

Inhalt: 1 St.

RoHS-konform: Ja

: elektronisch

: 0

: 0

: 0

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1750232 Siemens 3RA28141AW10 3RA2814-1AW10 Hilfsschalter Ausschaltverzögert 1 St. Zeitbereich: 0.05 - 100 s 1 Wechsler Single

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1750232 Siemens 3RA28141AW10 3RA2814-1AW10 Hilfsschalter Ausschaltverzögert 1 St. Zeitbereich: 0.05 - 100 s 1 Wechsler Single

Beschreibung

Elektronisch zeitverzögerter Hilfsschalter, rückfallverzögert, mit Steuersignal, Relais: 1 W, Zeitbereich 0,05-100 s, AC/DC 24-240 V, 50/60 Hz, Varistor zur Bedämpfung der Schützspulen integriert, Schraubanschluss, frontseitig aufschnappbar auf Schütze 3RT20 und Hilfsschütze 3RH2 Elektronisch verzögerter Hilfsschalter SIRIUS 3RA28 für das zeitverzögerte Schalten nachfolgender Stromkreise zum Anbau an Schütze 3RT2 und Hilfsschütze 3RH2.
Die elektronisch verzögerten Hilfsschalter bieten eine hohe Einstellgenauigkeit durch umschaltbare Zeitbereiche und verfügen über eine integrierte elektrische Verriegelung und einen werkseitig integrierten Varistor (Schutzbeschaltung). Das einfache und werkzeuglose Aufstecken ermöglicht die Realisierung steuerungsunabhängiger Zeitfunktionen ohne zusätzliche Verdrahtung. Dadurch vermeiden Sie Verdrahtungsfehler und reduzieren Sie die Prüfkosten. Durch den frontseitigen Anbau an die Geräte sparen Sie Platz auf der Hutschiene. Die Geräte sind dank internationaler Approbationen (z.B. IEC, CCC, UL/CSA) weltweit einsetzbar.
Die elektronisch verzögerten Hilfsschalter sind für Schütze 3RT2 und Hilfsschalter 3RH2 in Baugröße S00 bis S3 erhältlich. Lieferbar mit flexiblem Weitspannungsbereich AC/DC 24-240 V, wählbaren Ausgängen 1 S + 1 Ö oder 1 W und in Schraub- oder Federzuganschlusstechnik.
Für die elektronisch verzögerten Hilfsschalter stehen Verdrahtungsbausätze sowie eine plombierbare Abdeckung zur Verfügung.
SIRIUS Relais - ein Programm für alle Fälle.
