Siemens 3RA28111CW10 3RA2811-1CW10 Zeitrelais Multifunktional 1 St. Zeitbereich: 0.05 - 100 s

Abbildung ähnlich

Ein geöffneter Schaltschrank zeigt elektronische Komponenten und Verkabelung, organisiert in mehreren Reihen, für industrielle Steuerungssysteme.

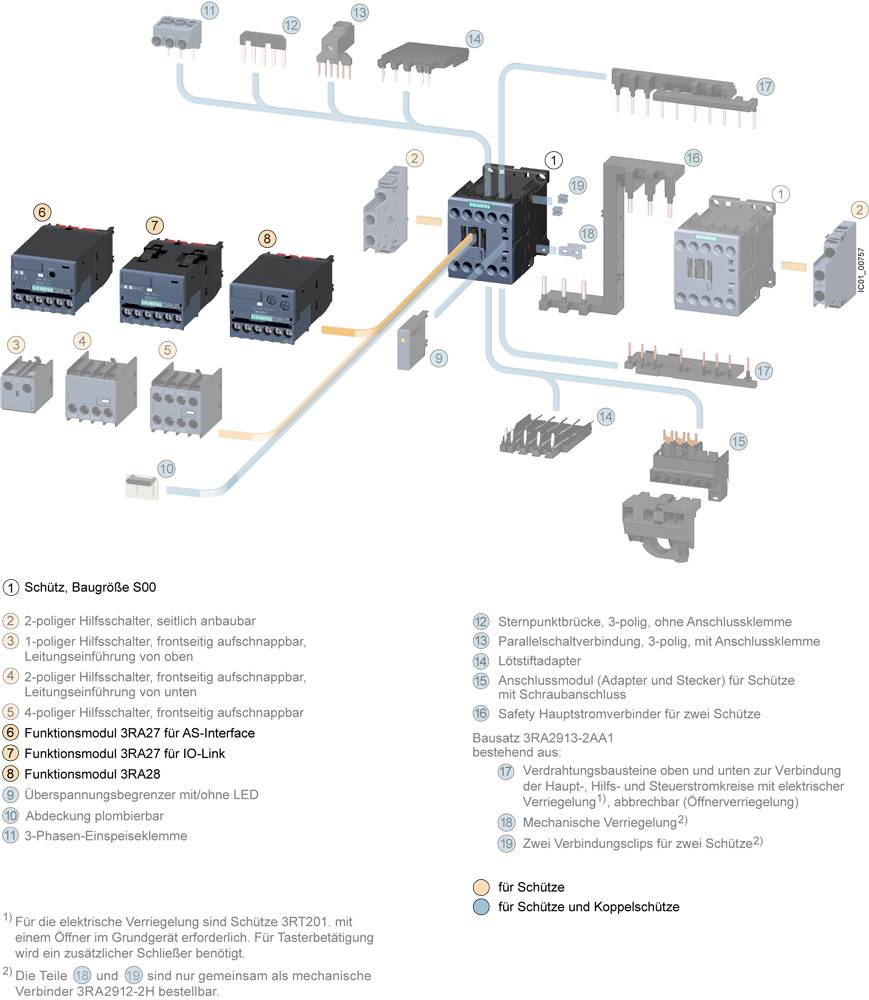

'Diagramm zur Darstellung verschiedener elektrischer Schaltgeräte und Module, einschließlich Beschreibung der Anschlussmöglichkeiten und Anwendungen.'

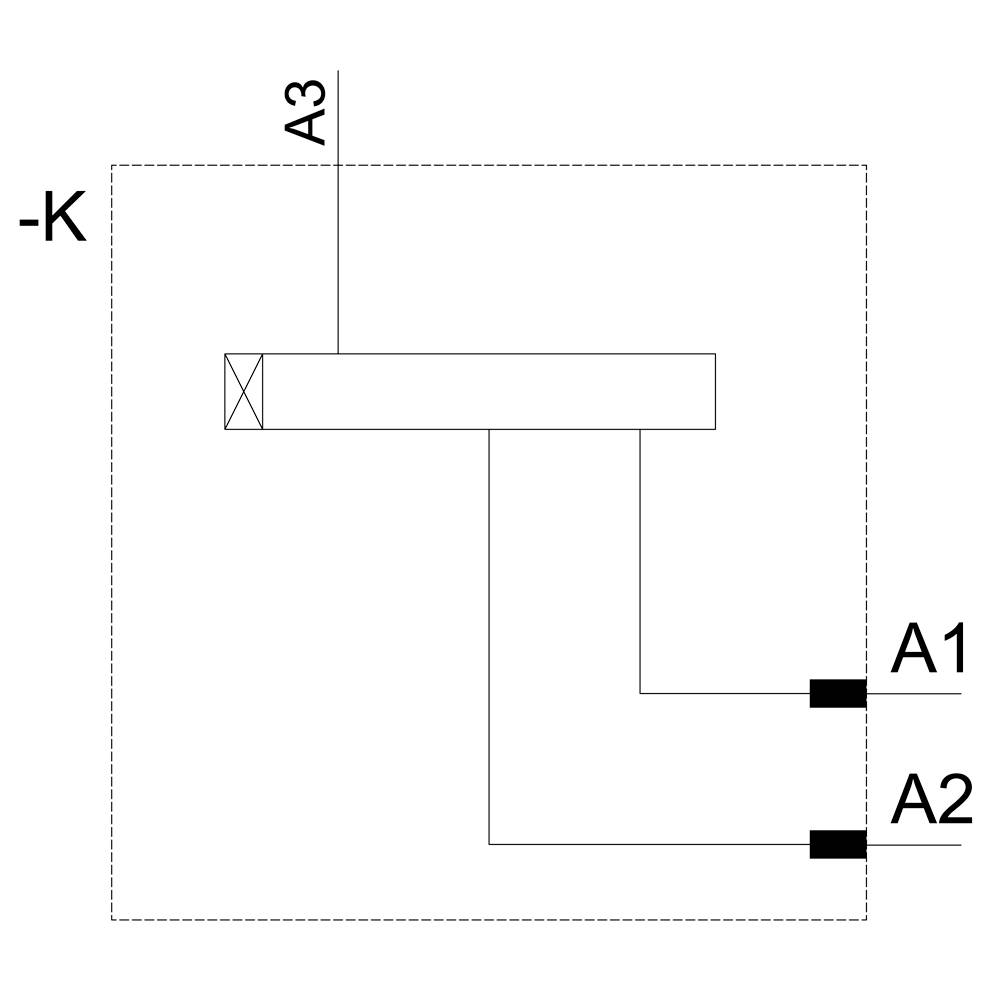

Schaltplan eines elektrischen Schalters mit Anschlüssen A1, A2, und A3. '-K' kennzeichnet die Schalterfunktion.

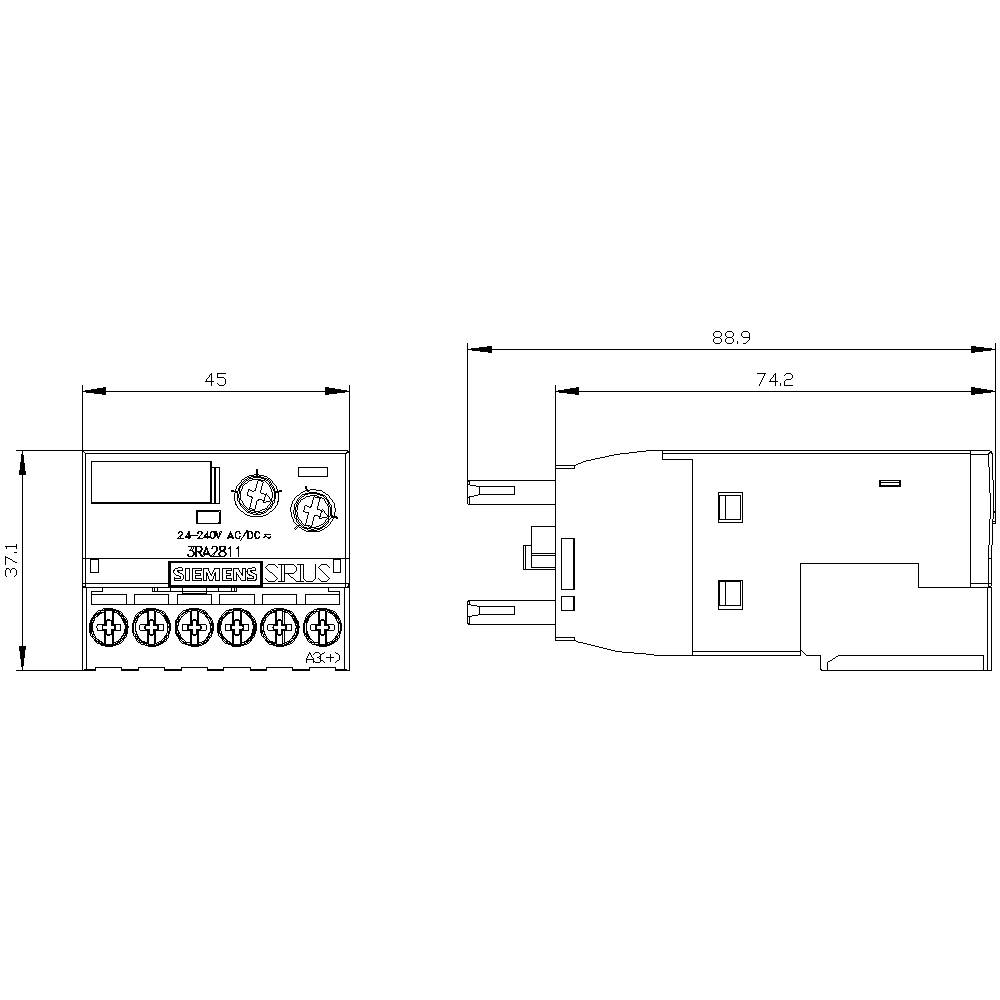

'Schaltplan: Seiten- und Vorderansicht eines elektronischen Relais mit Abmessungen 45 mm x 88,9 mm x 74,2 mm.'

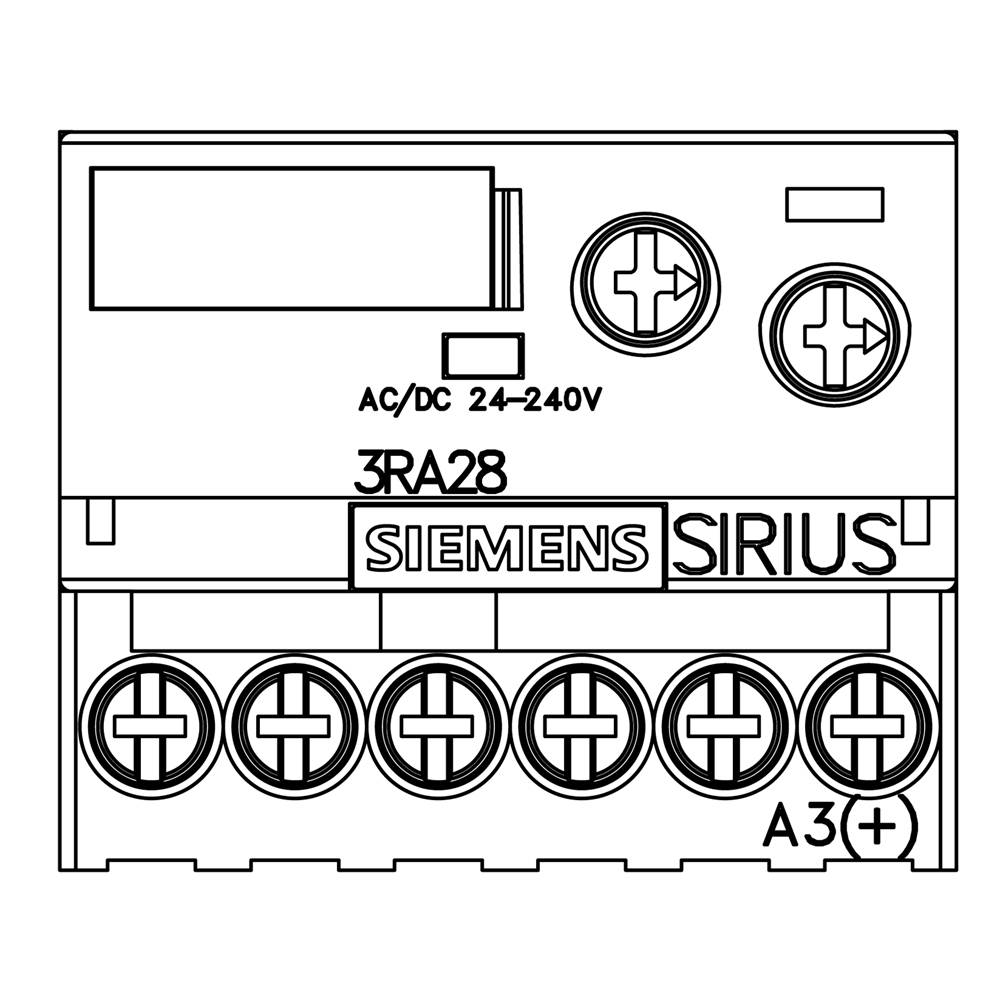

Ein elektrisches Gerät mit der Aufschrift 'SIEMENS SIRIUS' und '3RA28', geeignet für AC/DC 24–240V. Oberhalb sind fünf Schraubanschlüsse zu sehen.

1/6

Abbildung ähnlich

Produkt-Art

Zeitrelais

Ausführung

Multifunktional

Funktionen

Ansprechverzögerung

Betriebsspannung min.

24 V

Betriebsspannung max.

240 V

Datenblatt (PDF)

Lieferung Mo., 2. Nov.

Anzahl

Stück

Gesamt (CHF 66.56 / Stück)

CHF 66.56

zzgl. MwSt.

nur CHF 7.43

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Zeitrelais, elektronisch, ansprechverz. mit Halbleiterausg. AC/DC24-240V

Anlaßumschalter,Ansprechverzögerer,Anzugsverzögerer,Einschaltverzögerer,Kontaktblock,Multifunktion,Relais,Verzögerer,Verzögerungszeitschalter,Zeit

Technische Daten

Produkt-Art: Zeitrelais

Typ: 3RA2811-1CW10

Ausführung: Multifunktional

Funktionen: Ansprechverzögerung

Betriebsspannung min.: 24 V

Betriebsspannung max.: 240 V

Betriebsspannungsbereich: 24 - 240 V

Zeitbereich (min.): 0.05 s

Zeitbereich (max.): 100 s

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

: IP20

Elektrische Lebensdauer: 10000000

Mechanische Lebensdauer: 100000000

Breite: 45 mm

Höhe: 38 mm

Tiefe: 74 mm

Abm.: (B x H x T) 45 x 38 x 74 mm

Inhalt: 1 St.

RoHS-konform: Ja

: elektronisch

: 0

: 0

: 0

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1746543 Siemens 3RA28111CW10 3RA2811-1CW10 Zeitrelais Multifunktional 1 St. Zeitbereich: 0.05 - 100 s

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1746543 Siemens 3RA28111CW10 3RA2811-1CW10 Zeitrelais Multifunktional 1 St. Zeitbereich: 0.05 - 100 s

Beschreibung

Elektronisches Zeitrelais, ansprechverzögert, mit Halbleiterausgang, Zeitbereich 0,05-100 s, AC/DC 24-240 V, 50/60 Hz, Varistor zur Bedämpfung der Schützspulen integriert, Schraubanschluss, frontseitig aufschnappbar auf Schütze 3RT201 / 3RT202 und Hilfsschütze 3RH2 Funktionsmodul SIRIUS 3RA28 für Direktstart zum Anbau an Schütze 3RT2 und Hilfsschütze 3RH2 für zeitverzögerte Schaltvorgänge in Steuer-, Anlass-, Schutz- und Regelschaltungen, z.B. kaskadierten Motoranlauf oder Lüfternachlaufsteuerung.
Das einfache und werkzeuglose Aufstecken ermöglicht die Realisierung steuerungsunabhängiger Zeitfunktionen ohne zusätzliche Verdrahtung. Dadurch vermeiden Sie Verdrahtungsfehler und reduzieren Prüfkosten. Durch den frontseitigen Anbau an die Geräte sparen Sie Platz auf derHutschiene. Eine additive Schutzbeschaltung ist nicht erforderlich. Die Geräte sind dank internationaler Approbationen (z.B. IEC, CCC, UL/CSA) weltweit einsetzbar.
Die Funktionsmodule sind für Schütze 3RT2 und Hilfsschalter 3RH2 in Baugröße S00 bis S3 erhältlich. Lieferbar mit flexiblem Weitspannungsbereich AC/DC 24-240 V, wählbaren Ausgängen 1 S + 1 Ö oder 1 W und in Schraub- oder Federzuganschlusstechnik.
Für die Funktionsmodule stehen Verdrahtungsbausätze sowie eine plombierbare Abdeckung zur Verfügung.
SIRIUS Relais - ein Programm für alle Fälle.
