Name: Siemens 3RA2220-4BF27-0AP0 3RA22204BF270AP0 Verbraucherabzweig Motorleistung bei 400 V 7.5 kW 690 V Nennstrom 15.5 A
Brand: Siemens
SKU: 1744477
Availability: BackOrder

In der Abbildung ist ein modularer Leistungsschalter für industrielle Anwendungen zu sehen, der aus mehreren Bauteilen besteht.

Ein geöffneter Schaltschrank mit Kabeln und Geräten neben einem Fenster, das von Regentropfen bedeckt ist. Außen ist ein verschwommenes blaues Meer sichtbar.

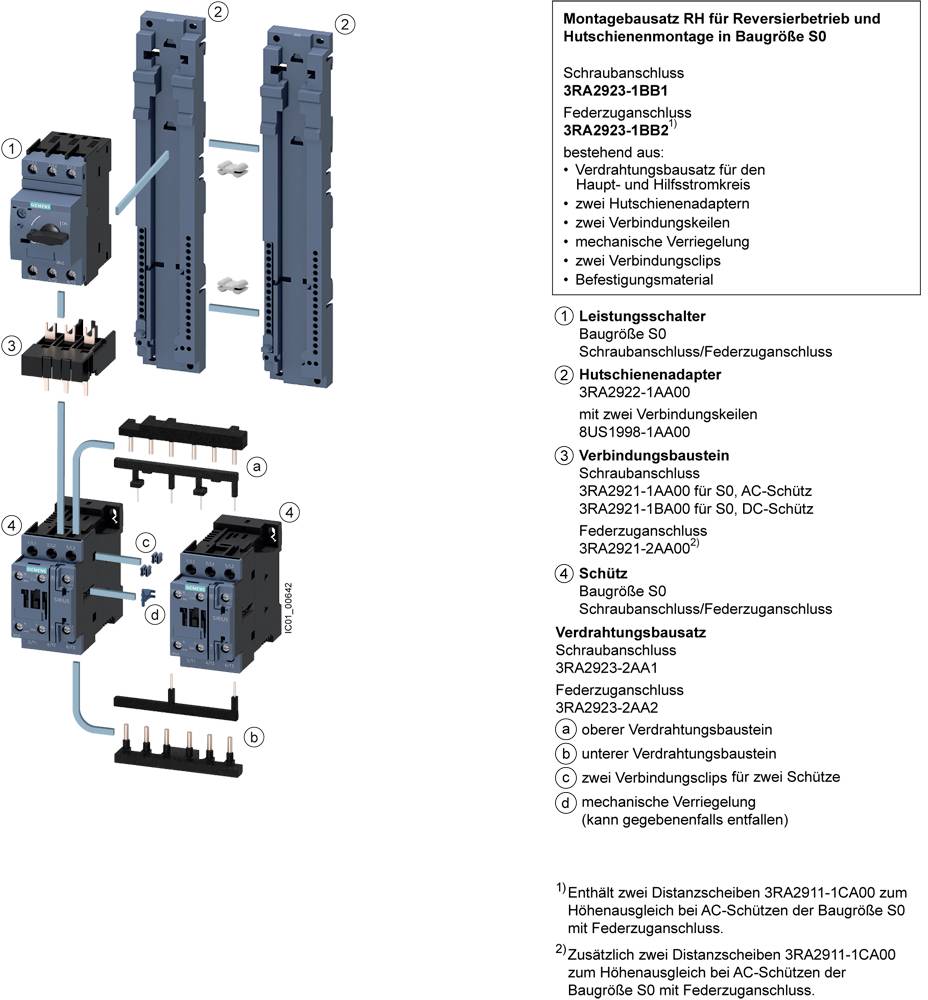

'Abbildung zeigt Montageablauf für Reversierbetrieb in Baugröße S0. Enthält Schraubanschluss, Federzuganschluss und Stützfuß.'

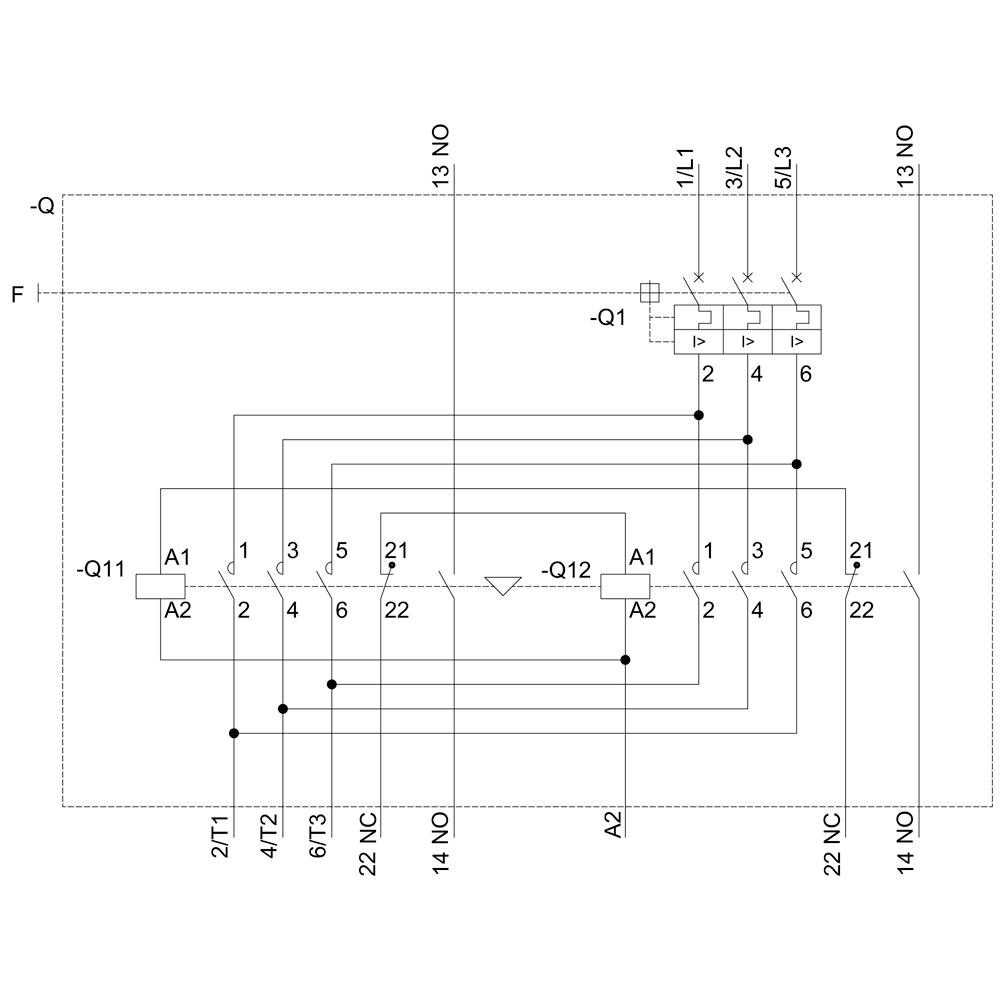

'Schaltplan einer elektrischen Steuerung mit verschiedenen Schaltern, Kontakten und Verbindungen.'

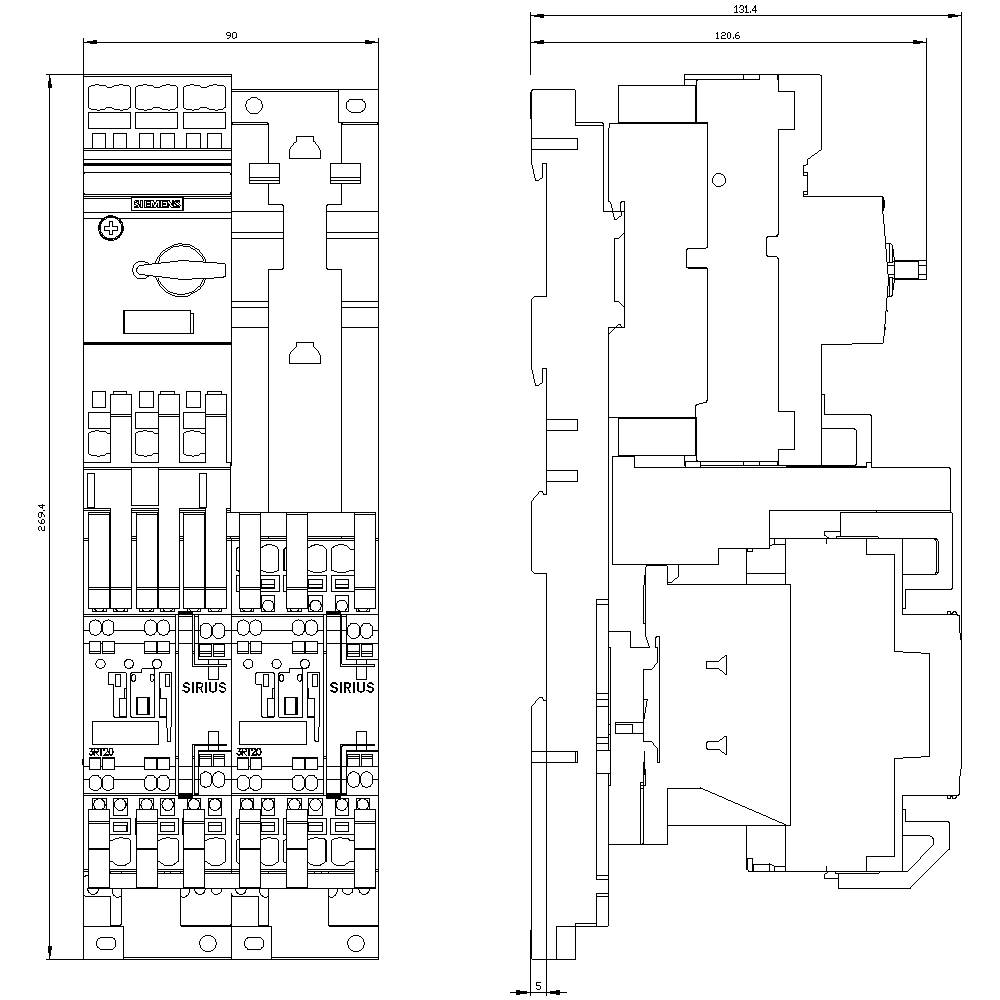

Technische Zeichnung eines industriellen Leistungsschaltersystems mit mehreren Komponenten, Kabelanschlüssen und Schaltsegmenten.

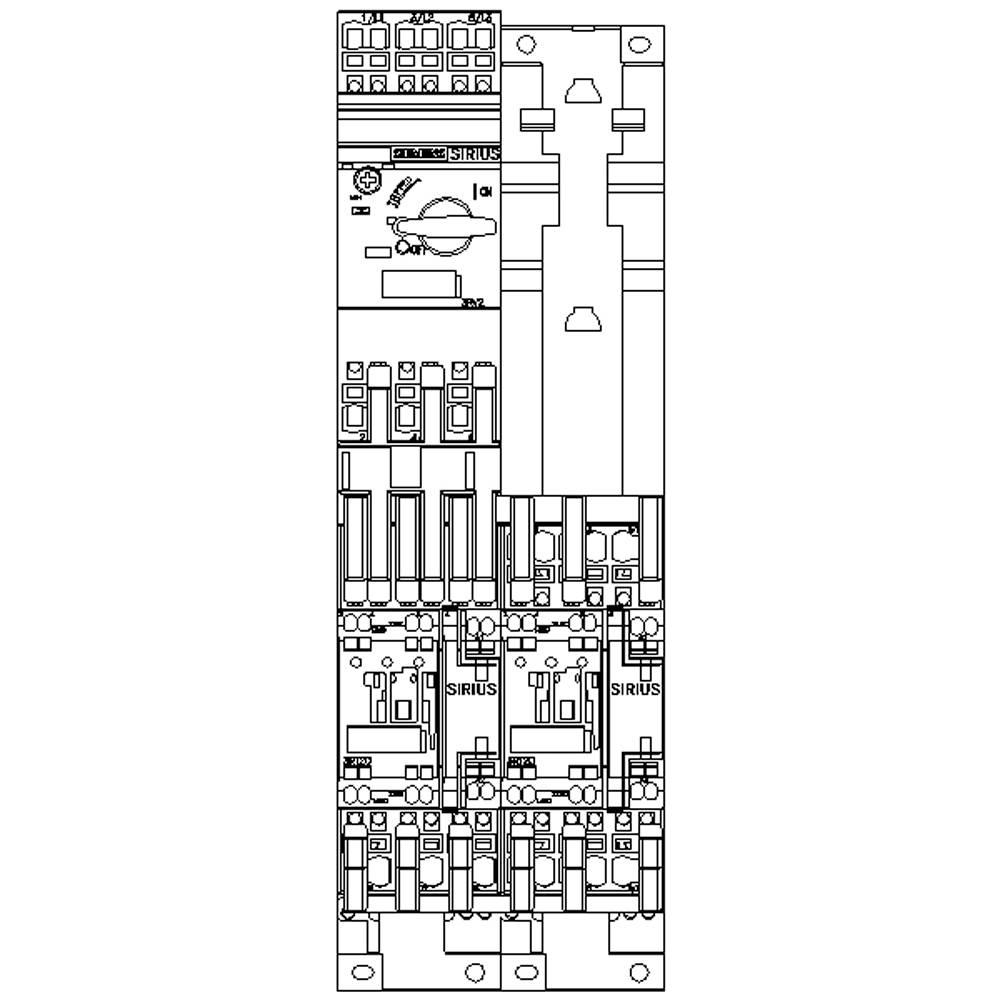

Ein technisches Schaltbild eines SIRUIS Schalters. Zeigt detaillierte Komponenten und deren Anordnung zur Steuerung elektrischer Geräte.

1/6

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Fr., 6. Nov.

Anzahl

Stück

Gesamt (CHF 499.95 / Stück)

CHF 499.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 40.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Verbraucherabzweig, Wendestarter, S0, 13-20A, AC 230V/50Hz, 150kA

Kombinationsstarter,Kompaktstarter,Motorabgangskombination,Motorstarter,Motorstarterkombination,Verbraucherabzweig,Wendestarter

Technische Daten

Schutzart: IP20
Ausführung des elektrischen Anschlusses: Federzuganschluss
Baugröße des Verbraucherabzweigs: S0
Betriebsfrequenz: 50/60 Hz

Motor-Spannung: 690 V

Produkt-Art: Verbraucherabzweig

Anschluss-Strom: 15.5 A

Motorleistung bei 400 V: 7.5 kW

Nennspannung: 690 V

Ausführung: Befestigungsart: auf Adapter für Schraub- und Schnappbefestigung auf Hutschiene 35 mm

Herst.-Teilenr.: 3RA22204BF270AP0

Nennstrom: 15.5 A

Nennstrom - gerundet: 15.5 A

Typ: 3RA2220-4BF27-0AP0

Motorleistung bei 230 V/ 400 V: 7.5 kW

Abm.: (B x H x T) 90 x 269 x 130 mm

Anschluss: Federzuganschluss

Breite: 90 mm

Höhe: 269 mm

Tiefe: 130 mm

Max. Temperatur: +60 °C

Min. Temperatur: -20 °C

: 90

: 269 mm

: 130 mm

: FALSE

: 7.5 kW

: 1

: 20 A

: 0

: IP20

: CLASS 10

: TRUE

: FALSE

: Federzuganschluss

: Federzuganschluss

: AC

: sonstige

: 20 A

: 60 °C

: 150000

: 150000

: 65000

: sonstige

: Klasse 2

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Nennstrom - gerundet

Motorleistung bei 400 V

Motorleistung bei 230 V/ 400 V

Siemens 3RA2220-4BF27-0AP0 3RA22204BF270AP0 Verbraucherabzweig Motorleistung bei 400 V 7.5 kW 690 V Nennstrom 15.5 A

Bestell-Nr.:1744477

Lieferung Fr., 6. Nov.

Conrad Electronic

Dieser Artikel

15.5 A

7.5 kW

Stück

Min.: 1

Vielfache: 1

CHF 499.95^*

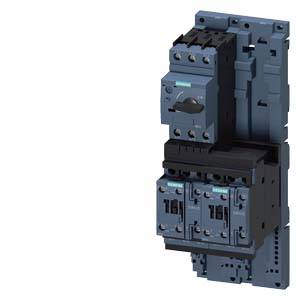

Siemens 3RA2220-1FB24-0AP0 3RA22201FB240AP0 Verbraucherabzweig Motorleistung bei 400 V 1.5 kW 690 V Nennstrom 3.6 A

Bestell-Nr.:1744452

Lieferung Do., 26. Nov.

Conrad Electronic

3.6 A

1.5 kW

Stück

Min.: 1

Vielfache: 1

CHF 319.95^*

Siemens 3RA2220-1FD24-0AP0 3RA22201FD240AP0 Verbraucherabzweig Motorleistung bei 400 V 1.5 kW 690 V Nennstrom 3.6 A

Bestell-Nr.:1744454

Lieferung Fr., 6. Nov.

Conrad Electronic

3.6 A

1.5 kW

Stück

Min.: 1

Vielfache: 1

CHF 365.95^*

Siemens 3RA2220-1GB24-0AP0 3RA22201GB240AP0 Verbraucherabzweig Motorleistung bei 400 V 2.2 kW 690 V Nennstrom 4.9 A

Bestell-Nr.:1699318

Lieferung Fr., 6. Nov.

Conrad Electronic

4.9 A

2.2 kW

Stück

Min.: 1

Vielfache: 1

CHF 319.95^*

Siemens 3RA2220-1GD24-0AP0 3RA22201GD240AP0 Verbraucherabzweig Motorleistung bei 400 V 2.2 kW 690 V Nennstrom 4.9 A

Bestell-Nr.:1744456

Lieferung Fr., 6. Nov.

Conrad Electronic

4.9 A

2.2 kW

Stück

Min.: 1

Vielfache: 1

CHF 365.95^*

Siemens 3RA2220-1HB24-0AP0 3RA22201HB240AP0 Verbraucherabzweig Motorleistung bei 400 V 3 kW 690 V Nennstrom 6.5 A

Bestell-Nr.:1704751

Lieferung Fr., 6. Nov.

Conrad Electronic

6.5 A

3 kW

Stück

Min.: 1

Vielfache: 1

CHF 319.95^*

Siemens 3RA2220-1HD24-0AP0 3RA22201HD240AP0 Verbraucherabzweig Motorleistung bei 400 V 3 kW 690 V Nennstrom 6.5 A

Bestell-Nr.:1744457

Lieferung Fr., 6. Nov.

Conrad Electronic

6.5 A

3 kW

Stück

Min.: 1

Vielfache: 1

CHF 365.95^*

Siemens 3RA2220-1JB24-0AP0 3RA22201JB240AP0 Verbraucherabzweig Motorleistung bei 400 V 0.4 kW 690 V Nennstrom 8.5 A

Bestell-Nr.:1744458

Lieferung Fr., 6. Nov.

Conrad Electronic

8.5 A

0.4 kW

Stück

Min.: 1

Vielfache: 1

CHF 323.95^*

Siemens 3RA2220-1JD24-0AP0 3RA22201JD240AP0 Verbraucherabzweig Motorleistung bei 400 V 0.4 kW 690 V Nennstrom 8.5 A

Bestell-Nr.:1744460

Lieferung Fr., 6. Nov.

Conrad Electronic

8.5 A

0.4 kW

Stück

Min.: 1

Vielfache: 1

CHF 369.95^*

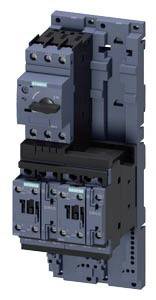

Siemens 3RA2220-1KB24-0AP0 3RA22201KB240AP0 Verbraucherabzweig Motorleistung bei 400 V 5.5 kW 690 V Nennstrom 11.5 A

Bestell-Nr.:1699319

Lieferung Fr., 6. Nov.

Conrad Electronic

11.5 A

5.5 kW

Stück

Min.: 1

Vielfache: 1

CHF 323.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1744477 Siemens 3RA2220-4BF27-0AP0 3RA22204BF270AP0 Verbraucherabzweig Motorleistung bei 400 V 7.5 kW 690 V Nennstrom 15.5 A

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1744477 Siemens 3RA2220-4BF27-0AP0 3RA22204BF270AP0 Verbraucherabzweig Motorleistung bei 400 V 7.5 kW 690 V Nennstrom 15.5 A

Beschreibung

Verbraucherabzweig sicherungslos, Reversierbetrieb AC 400 V, Baugröße S0 13,0...20,0 A AC 230 V Federzuganschluss für Hutschienenmontage mit Hutschienenadapter (erfüllt auch Zuordnungsart 1) Zuordnungsart 2, Iq = 150 kA 1S+1Ö (Schütz) Wendestarter SIRIUS 3RA22 zum Schützen und Starten von Motoren.
Der Wendestarter 3RA22 ist eine geprüfte und werkseitig vormontierte Kombination aus einem Leistungsschalter 3RV2 und zwei Schützen 3RT2, die bereits fertig verdrahtet sowie mechanisch und elektrisch verbunden sind. Sie sind klimafest, weltweit zugelassen (z. B. IEC und UL/CSA) und IE3/IE4 ready.
Die Verbraucherabzweige 3RA2 sind mit AC- und DC-Betätigung in den Baugrößen S00, S0 und S2 mit Einstellbereichen von 0,14 bis 65 A erhältlich. Siewerden in Schraub- und Federzuganschlusstechnik für Montage auf Hutschiene, Schraubbefestigung und Montage auf 60-mm-Sammelschiene angeboten. Darüber hinaus bieten wir über 40.000 weitere geprüfte Kombinationen aus Einzelgeräten zum Schützen, Schalten und Starten verschiedenster Anwendungen bis 630 A an.
Das gesamte Zubehör der Leistungsschalter 3RV2 und Schütze 3RT2 ist einheitlich für alle Baugrößen und kann auch für die Verbraucherabzweige verwendet werden. Das optionale Einspeisesystem SIRIUS 3RV29 (für S00 und S0) reduziert den Verdrahtungsaufwand erheblich.
Die Verbraucherabzweige 3RA22 lösen die bewährte Baureihe 3RA12 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
