Name: Siemens 3RA2220-1FB24-0BB4 3RA22201FB240BB4 Verbraucherabzweig Motorleistung bei 400 V 1.5 kW 690 V Nennstrom 3.6 A
Brand: Siemens
SKU: 1744453
Availability: BackOrder

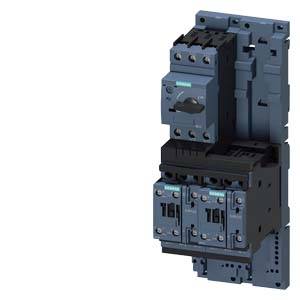

Elektromagnetischer Schütz, schwarz-blau, mit mehreren Drähten. Wird in industriellen Anwendungen zur Steuerung elektrischer Geräte verwendet.

Ein geöffneter Schaltschrank neben einem Fenster mit Regentropfen. Draußen ist verschwommen eine industrielle Maschine erkennbar.

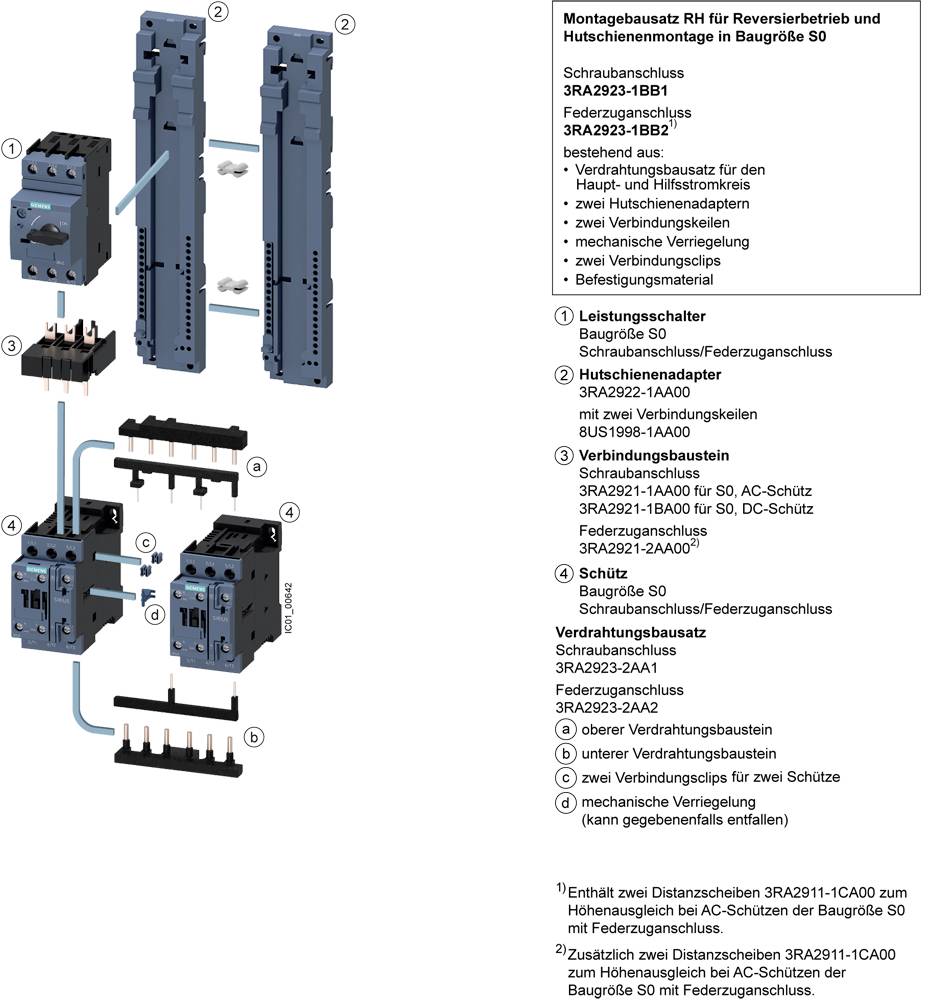

'Montasgebausatz RH für Reversierbetrieb und Hutschienenmontage in Baugröße S0' mit Bauteilen, Montageanleitung und Verbindungsdetails.

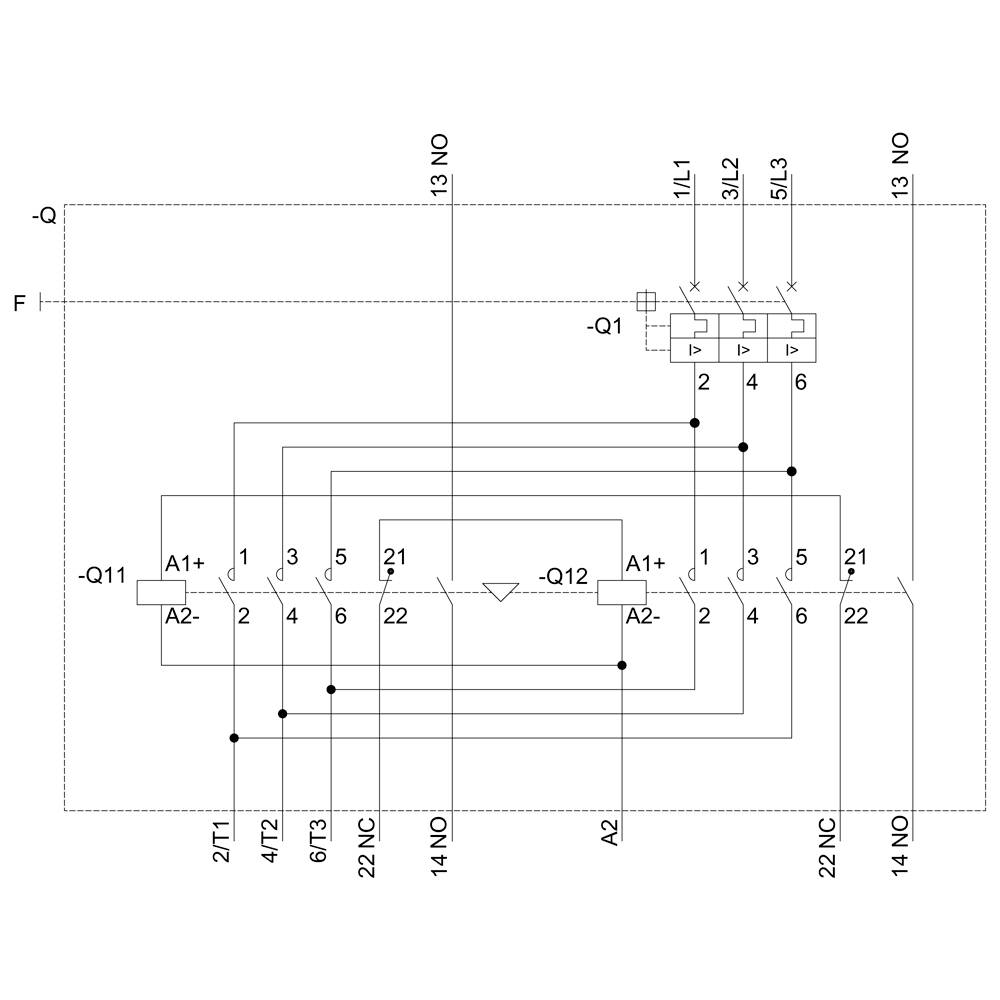

Ein Schaltplan eines elektrischen Systems mit mehreren Komponenten und Verbindungen, darunter Symbole für Relais und Schalterpositionen.

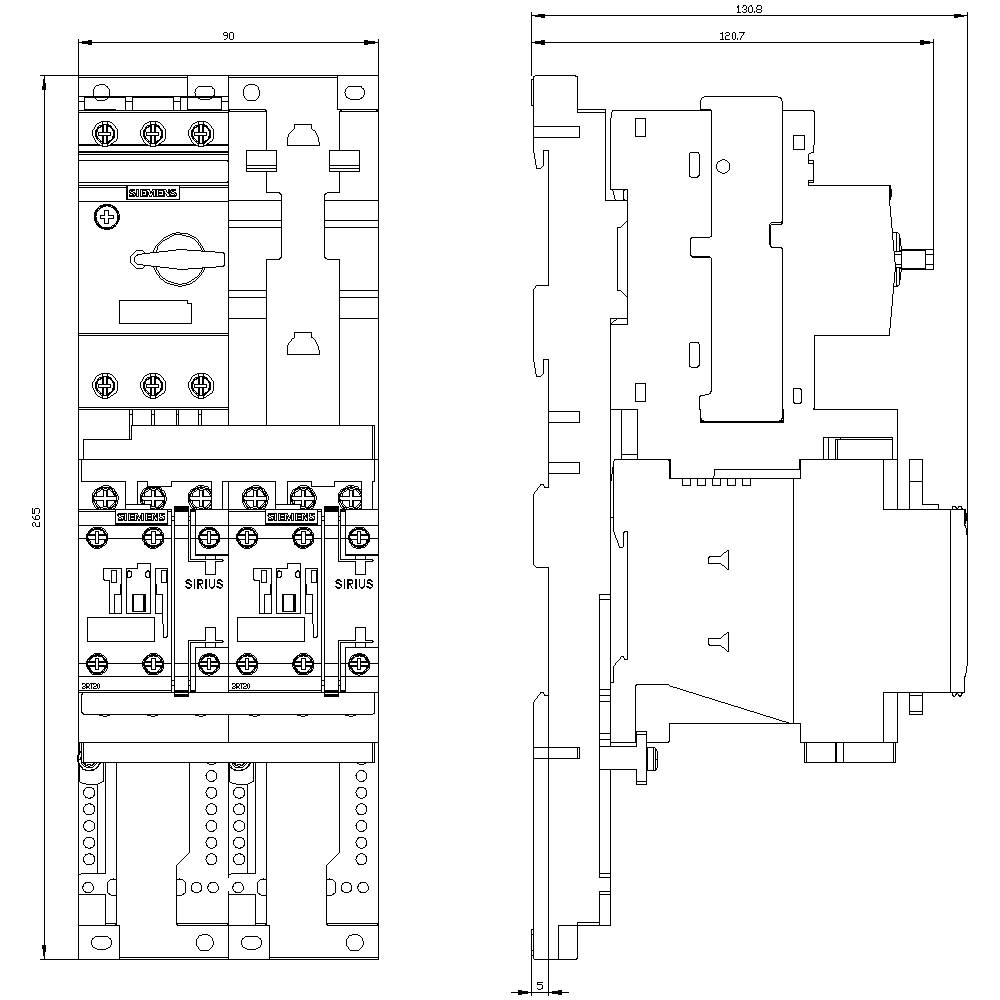

Technische Zeichnung eines elektrischen Schalters mit seitlicher und frontaler Ansicht, zeigt Bauteil- und Schraubenanordnung.

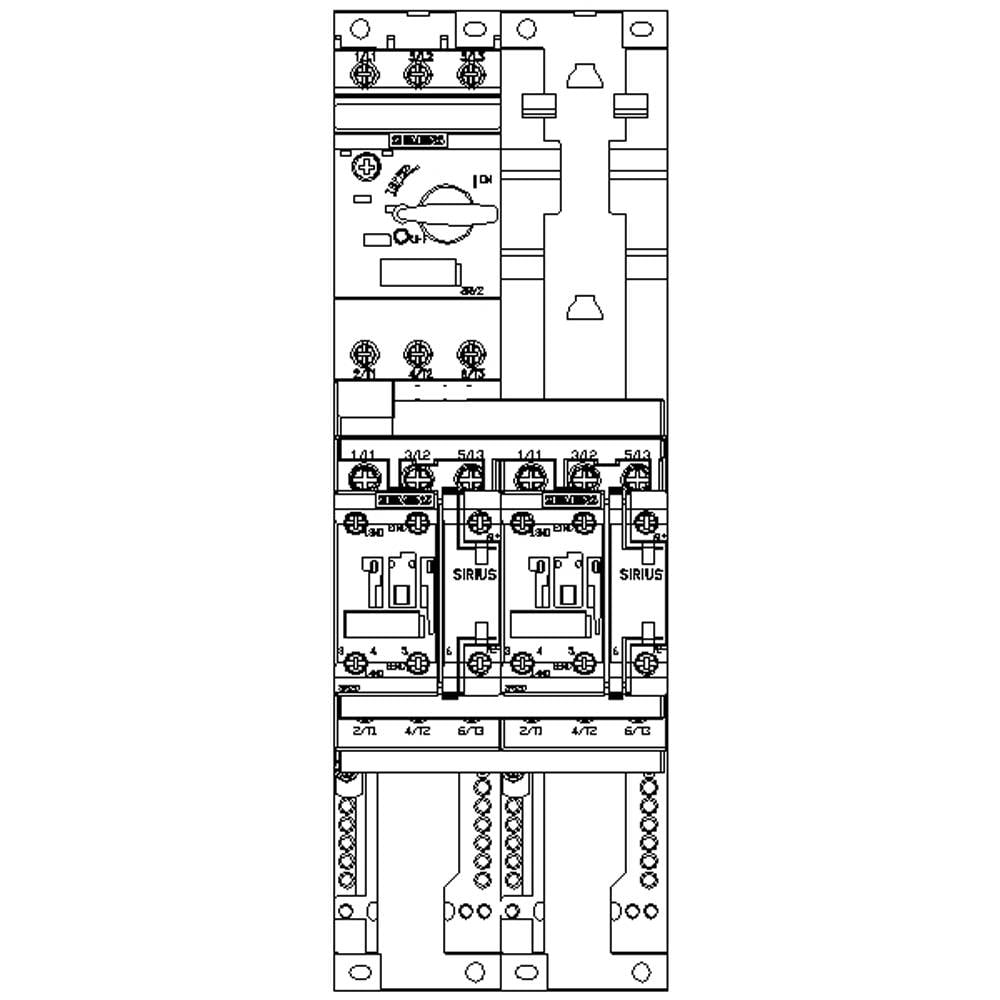

Schaltplan eines elektrischen Schalters mit mehreren Anschlüssen und Beschriftungen. Zeigt die Konfiguration und Verbindungen.

1/6

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Fr., 4. Dez.

Anzahl

Stück

Gesamt (CHF 291.95 / Stück)

CHF 291.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 30.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Verbraucherabzweig, Wendestarter, S0, 3,5-5A, DC 24V, 150kA

Kombinationsstarter,Kompaktstarter,Motorabgangskombination,Motorstarter,Motorstarterkombination,Verbraucherabzweig,Wendestarter

Technische Daten

Schutzart: IP20
Ausführung des elektrischen Anschlusses: Schraubanschluss
Baugröße des Verbraucherabzweigs: S0
Betriebsfrequenz: 50/60 Hz

Motor-Spannung: 400 V/AC

Produkt-Art: Verbraucherabzweig

Anschluss-Strom: 3.6 A

Motorleistung bei 400 V: 1.5 kW

Nennspannung: 690 V

Ausführung: Befestigungsart: auf Adapter für Schraub- und Schnappbefestigung auf Hutschiene 35 mm

Herst.-Teilenr.: 3RA22201FB240BB4

Nennstrom: 3.6 A

Nennstrom - gerundet: 3.6 A

Typ: 3RA2220-1FB24-0BB4

Motorleistung bei 230 V/ 400 V: 1.5 kW

Abm.: (B x H x T) 90 x 265 x 130 mm

Breite: 90 mm

Höhe: 265 mm

Tiefe: 130 mm

Max. Temperatur: +60 °C

Min. Temperatur: -20 °C

: 90

: 265 mm

: 130 mm

: FALSE

: 1.5 kW

: 1

: 5 A

: 0

: 3.5-5 A

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: TRUE

: 24-24 V

: IP20

: FALSE

: FALSE

: CLASS 10

: TRUE

: FALSE

: Schraubanschluss

: Schraubanschluss

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: DC

: sonstige

: 5 A

: 60 °C

: 150000

: 150000

: 65000

: 30000

: sonstige

: Klasse 2

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Nennstrom - gerundet

Motorleistung bei 400 V

Motorleistung bei 230 V/ 400 V

Siemens 3RA2220-1FB24-0BB4 3RA22201FB240BB4 Verbraucherabzweig Motorleistung bei 400 V 1.5 kW 690 V Nennstrom 3.6 A

Bestell-Nr.:1744453

Lieferung Fr., 4. Dez.

Conrad Electronic

Dieser Artikel

3.6 A

1.5 kW

Stück

Min.: 1

Vielfache: 1

CHF 291.95^*

Siemens 3RA2220-1FD24-0BB4 3RA22201FD240BB4 Verbraucherabzweig Motorleistung bei 400 V 1.5 kW 690 V Nennstrom 3.6 A

Bestell-Nr.:1699317

Lieferung Mo., 16. Nov.

Conrad Electronic

3.6 A

1.5 kW

Stück

Min.: 1

Vielfache: 1

CHF 329.95^*

Siemens 3RA2220-1GB24-0BB4 3RA22201GB240BB4 Verbraucherabzweig Motorleistung bei 400 V 2.2 kW 690 V Nennstrom 4.9 A

Bestell-Nr.:1744455

Lieferung Mo., 16. Nov.

Conrad Electronic

4.9 A

2.2 kW

Stück

Min.: 1

Vielfache: 1

CHF 291.95^*

Siemens 3RA2220-1GD24-0BB4 3RA22201GD240BB4 Verbraucherabzweig Motorleistung bei 400 V 2.2 kW 690 V Nennstrom 4.9 A

Bestell-Nr.:1751364

Lieferung Mo., 16. Nov.

Conrad Electronic

4.9 A

2.2 kW

Stück

Min.: 1

Vielfache: 1

CHF 329.95^*

Siemens 3RA2220-1HD24-0BB4 3RA22201HD240BB4 Verbraucherabzweig Motorleistung bei 400 V 3 kW 690 V Nennstrom 6.5 A

Bestell-Nr.:1750695

Lieferung Mo., 16. Nov.

Conrad Electronic

6.5 A

3 kW

Stück

Min.: 1

Vielfache: 1

CHF 329.95^*

Siemens 3RA2220-1JB24-0BB4 3RA22201JB240BB4 Verbraucherabzweig Motorleistung bei 400 V 0.4 kW 690 V Nennstrom 8.5 A

Bestell-Nr.:1744459

Lieferung Mo., 16. Nov.

Conrad Electronic

8.5 A

0.4 kW

Stück

Min.: 1

Vielfache: 1

CHF 301.95^*

Siemens 3RA2220-1JD24-0BB4 3RA22201JD240BB4 Verbraucherabzweig Motorleistung bei 400 V 0.4 kW 690 V Nennstrom 8.5 A

Bestell-Nr.:1704752

Lieferung Mo., 16. Nov.

Conrad Electronic

8.5 A

0.4 kW

Stück

Min.: 1

Vielfache: 1

CHF 333.95^*

Siemens 3RA2220-1KB24-0BB4 3RA22201KB240BB4 Verbraucherabzweig Motorleistung bei 400 V 5.5 kW 690 V Nennstrom 11.5 A

Bestell-Nr.:1744461

Lieferung Mo., 16. Nov.

Conrad Electronic

11.5 A

5.5 kW

Stück

Min.: 1

Vielfache: 1

CHF 301.95^*

Siemens 3RA2220-1KD24-0BB4 3RA22201KD240BB4 Verbraucherabzweig Motorleistung bei 400 V 5.5 kW 690 V Nennstrom 11.5 A

Bestell-Nr.:1749446

Lieferung Mo., 16. Nov.

Conrad Electronic

11.5 A

5.5 kW

Stück

Min.: 1

Vielfache: 1

CHF 333.95^*

Siemens 3RA2220-4AB26-0BB4 3RA22204AB260BB4 Verbraucherabzweig Motorleistung bei 400 V 7.5 kW 690 V Nennstrom 15.5 A

Bestell-Nr.:1744464

Lieferung Mo., 16. Nov.

Conrad Electronic

15.5 A

7.5 kW

Stück

Min.: 1

Vielfache: 1

CHF 365.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1744453 Siemens 3RA2220-1FB24-0BB4 3RA22201FB240BB4 Verbraucherabzweig Motorleistung bei 400 V 1.5 kW 690 V Nennstrom 3.6 A

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1744453 Siemens 3RA2220-1FB24-0BB4 3RA22201FB240BB4 Verbraucherabzweig Motorleistung bei 400 V 1.5 kW 690 V Nennstrom 3.6 A

Beschreibung

Verbraucherabzweig sicherungslos, Reversierbetrieb AC 400 V, Baugröße S0 3,50...5,00 A DC 24 V Schraubanschluss für Hutschienenmontage mit Hutschienenadapter (erfüllt auch Zuordnungsart 1) Zuordnungsart 2, Iq = 150 kA 1S+1Ö (Schütz) Wendestarter SIRIUS 3RA22 zum Schützen und Starten von Motoren.
Der Wendestarter 3RA22 ist eine geprüfte und werkseitig vormontierte Kombination aus einem Leistungsschalter 3RV2 und zwei Schützen 3RT2, die bereits fertig verdrahtet sowie mechanisch und elektrisch verbunden sind. Sie sind klimafest, weltweit zugelassen (z. B. IEC und UL/CSA) und IE3/IE4 ready.
Die Verbraucherabzweige 3RA2 sind mit AC- und DC-Betätigung in den Baugrößen S00, S0 und S2 mit Einstellbereichen von 0,14 bis 65 A erhältlich. Siewerden in Schraub- und Federzuganschlusstechnik für Montage auf Hutschiene, Schraubbefestigung und Montage auf 60-mm-Sammelschiene angeboten. Darüber hinaus bieten wir über 40.000 weitere geprüfte Kombinationen aus Einzelgeräten zum Schützen, Schalten und Starten verschiedenster Anwendungen bis 630 A an.
Das gesamte Zubehör der Leistungsschalter 3RV2 und Schütze 3RT2 ist einheitlich für alle Baugrößen und kann auch für die Verbraucherabzweige verwendet werden. Das optionale Einspeisesystem SIRIUS 3RV29 (für S00 und S0) reduziert den Verdrahtungsaufwand erheblich.
Die Verbraucherabzweige 3RA22 lösen die bewährte Baureihe 3RA12 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
