Name: Siemens 3RA2220-1FB24-0AP0 3RA22201FB240AP0 Verbraucherabzweig Motorleistung bei 400 V 1.5 kW 690 V Nennstrom 3.6 A
Brand: Siemens
SKU: 1744452
Availability: BackOrder

Schützmodul mit Schaltern und Steuerungen, geeignet für den Einsatz in elektrischen Systemen zur Kontrolle von Stromflüssen.

Ein Schaltkasten voller Verkabelung und Schaltungen ist geöffnet, während im Hintergrund eine Industriewaschmaschine durch ein Fenster zu sehen ist.

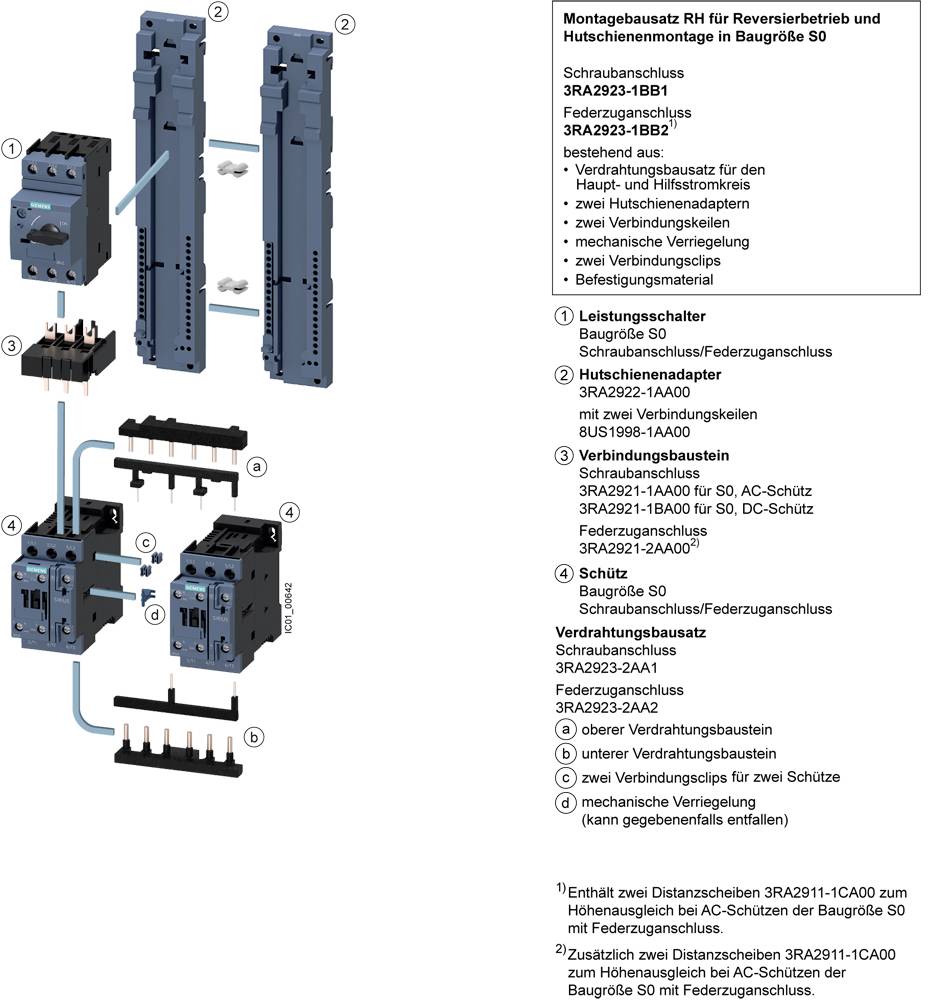

'Explosionszeichnung eines Montagesatzes für Reversierbetrieb bei Schützen der Baugröße S0. Enthält Nummerierung für Bauteile.'

'Hydraulikschaltplan zeigt Ventile, Pumpen und elektrische Verbindungen in einem System. Hauptkomponenten sind mit Buchstaben und Zahlen gekennzeichnet.'

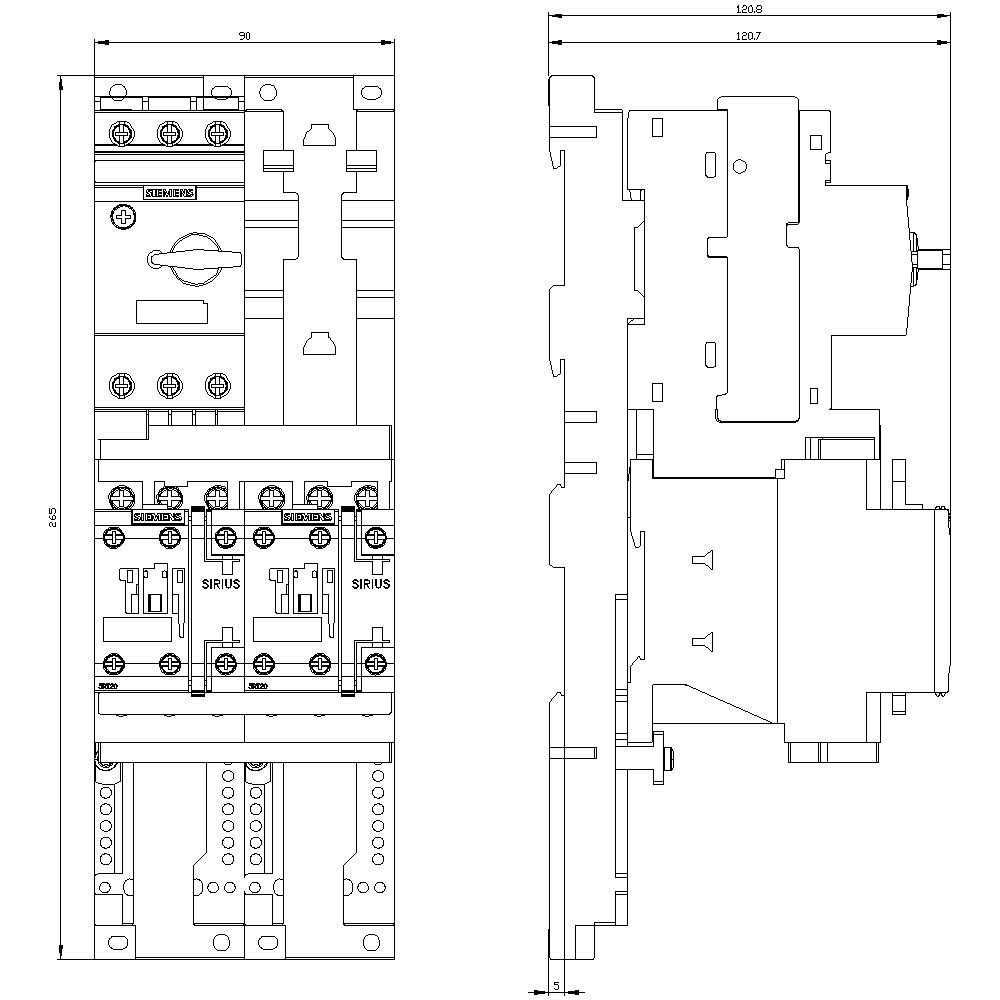

Technische Zeichnung eines elektrischen Schaltgeräts mit Front- und Seitenansicht. Zeigt Komponenten und Maße für Montagezwecke.

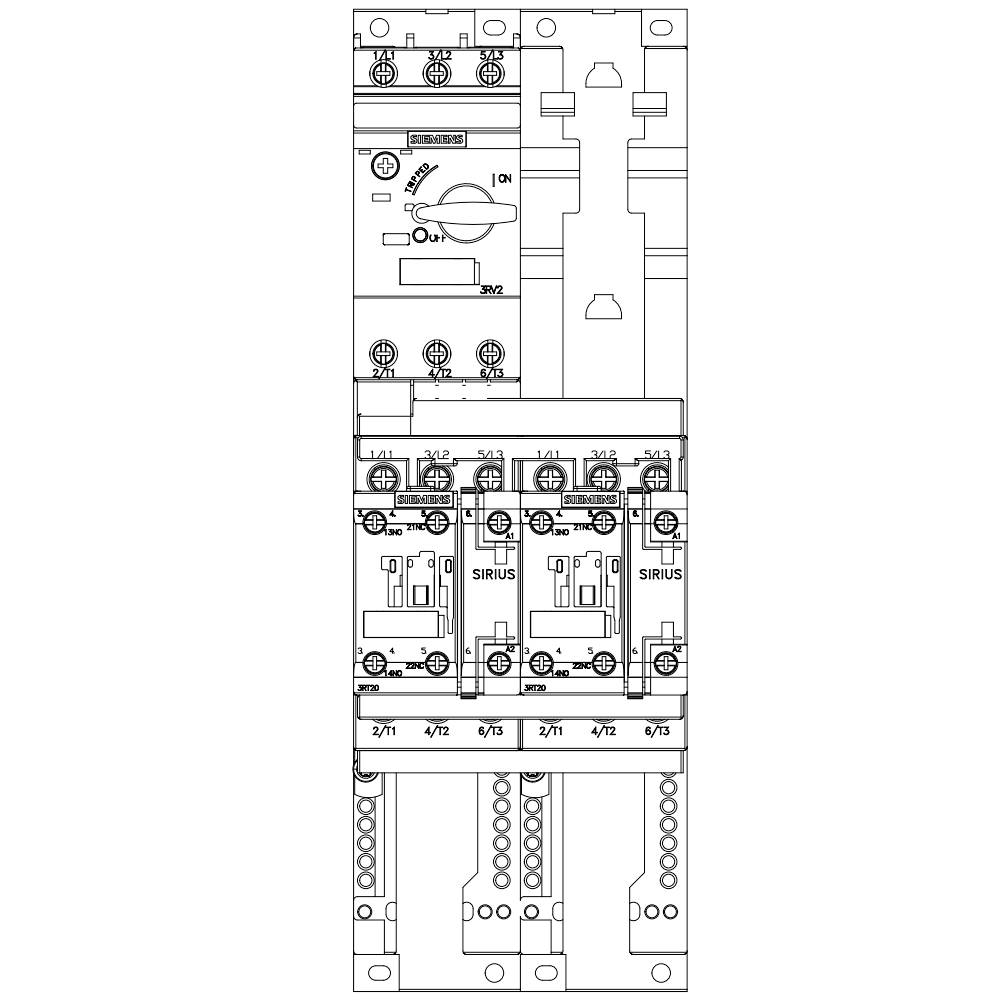

Ein technisches Schema eines Schaltschrankes zeigt Schalter, Schutzgeräte und Verdrahtungsanschlüsse in vertikaler Anordnung.

1/6

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Fr., 4. Dez.

Anzahl

Stück

Gesamt (CHF 319.95 / Stück)

CHF 319.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 40.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Verbraucherabzweig, Wendestarter, S0, 3,5-5A, AC 230V/50Hz, 150kA

Kombinationsstarter,Kompaktstarter,Motorabgangskombination,Motorstarter,Motorstarterkombination,Verbraucherabzweig,Wendestarter

Technische Daten

Schutzart: IP20
Ausführung des elektrischen Anschlusses: Schraubanschluss
Baugröße des Verbraucherabzweigs: S0
Betriebsfrequenz: 50/60 Hz

Motor-Spannung: 400 V/50 - 60 Hz

Produkt-Art: Verbraucherabzweig

Anschluss-Strom: 3.6 A

Motorleistung bei 400 V: 1.5 kW

Nennspannung: 690 V

Ausführung: Befestigungsart: auf Adapter für Schraub- und Schnappbefestigung auf Hutschiene 35 mm

Herst.-Teilenr.: 3RA22201FB240AP0

Nennstrom: 3.6 A

Nennstrom - gerundet: 3.6 A

Typ: 3RA2220-1FB24-0AP0

Motorleistung bei 230 V/ 400 V: 1.5 kW

Abm.: (B x H x T) 90 x 265 x 120 mm

Anschlussleistung: 690 V/AC

Breite: 90 mm

Höhe: 265 mm

Tiefe: 120 mm

Max. Temperatur: +60 °C

Min. Temperatur: -20 °C

: 90

: 265 mm

: 120 mm

: FALSE

: 1.5 kW

: 1

: 5 A

: 0

: 3.5-5 A

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: TRUE

: 230-230 V

: IP20

: FALSE

: FALSE

: CLASS 10

: TRUE

: FALSE

: Schraubanschluss

: Schraubanschluss

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: AC

: sonstige

: 5 A

: 60 °C

: 150000

: 150000

: 65000

: 30000

: sonstige

: Klasse 2

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Nennstrom - gerundet

Motorleistung bei 400 V

Motorleistung bei 230 V/ 400 V

Siemens 3RA2220-1FB24-0AP0 3RA22201FB240AP0 Verbraucherabzweig Motorleistung bei 400 V 1.5 kW 690 V Nennstrom 3.6 A

Bestell-Nr.:1744452

Lieferung Fr., 4. Dez.

Conrad Electronic

Dieser Artikel

3.6 A

1.5 kW

Stück

Min.: 1

Vielfache: 1

CHF 319.95^*

Siemens 3RA2220-1FD24-0AP0 3RA22201FD240AP0 Verbraucherabzweig Motorleistung bei 400 V 1.5 kW 690 V Nennstrom 3.6 A

Bestell-Nr.:1744454

Lieferung Mo., 16. Nov.

Conrad Electronic

3.6 A

1.5 kW

Stück

Min.: 1

Vielfache: 1

CHF 365.95^*

Siemens 3RA2220-1GB24-0AP0 3RA22201GB240AP0 Verbraucherabzweig Motorleistung bei 400 V 2.2 kW 690 V Nennstrom 4.9 A

Bestell-Nr.:1699318

Lieferung Mo., 16. Nov.

Conrad Electronic

4.9 A

2.2 kW

Stück

Min.: 1

Vielfache: 1

CHF 319.95^*

Siemens 3RA2220-1GD24-0AP0 3RA22201GD240AP0 Verbraucherabzweig Motorleistung bei 400 V 2.2 kW 690 V Nennstrom 4.9 A

Bestell-Nr.:1744456

Lieferung Mo., 16. Nov.

Conrad Electronic

4.9 A

2.2 kW

Stück

Min.: 1

Vielfache: 1

CHF 365.95^*

Siemens 3RA2220-1HB24-0AP0 3RA22201HB240AP0 Verbraucherabzweig Motorleistung bei 400 V 3 kW 690 V Nennstrom 6.5 A

Bestell-Nr.:1704751

Lieferung Mo., 16. Nov.

Conrad Electronic

6.5 A

3 kW

Stück

Min.: 1

Vielfache: 1

CHF 319.95^*

Siemens 3RA2220-1HD24-0AP0 3RA22201HD240AP0 Verbraucherabzweig Motorleistung bei 400 V 3 kW 690 V Nennstrom 6.5 A

Bestell-Nr.:1744457

Lieferung Mo., 16. Nov.

Conrad Electronic

6.5 A

3 kW

Stück

Min.: 1

Vielfache: 1

CHF 365.95^*

Siemens 3RA2220-1JB24-0AP0 3RA22201JB240AP0 Verbraucherabzweig Motorleistung bei 400 V 0.4 kW 690 V Nennstrom 8.5 A

Bestell-Nr.:1744458

Lieferung Mo., 16. Nov.

Conrad Electronic

8.5 A

0.4 kW

Stück

Min.: 1

Vielfache: 1

CHF 323.95^*

Siemens 3RA2220-1JD24-0AP0 3RA22201JD240AP0 Verbraucherabzweig Motorleistung bei 400 V 0.4 kW 690 V Nennstrom 8.5 A

Bestell-Nr.:1744460

Lieferung Mo., 16. Nov.

Conrad Electronic

8.5 A

0.4 kW

Stück

Min.: 1

Vielfache: 1

CHF 369.95^*

Siemens 3RA2220-1KB24-0AP0 3RA22201KB240AP0 Verbraucherabzweig Motorleistung bei 400 V 5.5 kW 690 V Nennstrom 11.5 A

Bestell-Nr.:1699319

Lieferung Mo., 16. Nov.

Conrad Electronic

11.5 A

5.5 kW

Stück

Min.: 1

Vielfache: 1

CHF 323.95^*

Siemens 3RA2220-1KD24-0AP0 3RA22201KD240AP0 Verbraucherabzweig Motorleistung bei 400 V 5.5 kW 690 V Nennstrom 11.5 A

Bestell-Nr.:1744462

Lieferung Mo., 16. Nov.

Conrad Electronic

11.5 A

5.5 kW

Stück

Min.: 1

Vielfache: 1

CHF 369.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1744452 Siemens 3RA2220-1FB24-0AP0 3RA22201FB240AP0 Verbraucherabzweig Motorleistung bei 400 V 1.5 kW 690 V Nennstrom 3.6 A

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1744452 Siemens 3RA2220-1FB24-0AP0 3RA22201FB240AP0 Verbraucherabzweig Motorleistung bei 400 V 1.5 kW 690 V Nennstrom 3.6 A

Beschreibung

Verbraucherabzweig sicherungslos, Reversierbetrieb AC 400 V, Baugröße S0 3,50...5,00 A AC 230 V Schraubanschluss für Hutschienenmontage mit Hutschienenadapter (erfüllt auch Zuordnungsart 1) Zuordnungsart 2, Iq = 150 kA 1S+1Ö (Schütz) Wendestarter SIRIUS 3RA22 zum Schützen und Starten von Motoren.
Der Wendestarter 3RA22 ist eine geprüfte und werkseitig vormontierte Kombination aus einem Leistungsschalter 3RV2 und zwei Schützen 3RT2, die bereits fertig verdrahtet sowie mechanisch und elektrisch verbunden sind. Sie sind klimafest, weltweit zugelassen (z. B. IEC und UL/CSA) und IE3/IE4 ready.
Die Verbraucherabzweige 3RA2 sind mit AC- und DC-Betätigung in den Baugrößen S00, S0 und S2 mit Einstellbereichen von 0,14 bis 65 A erhältlich. Siewerden in Schraub- und Federzuganschlusstechnik für Montage auf Hutschiene, Schraubbefestigung und Montage auf 60-mm-Sammelschiene angeboten. Darüber hinaus bieten wir über 40.000 weitere geprüfte Kombinationen aus Einzelgeräten zum Schützen, Schalten und Starten verschiedenster Anwendungen bis 630 A an.
Das gesamte Zubehör der Leistungsschalter 3RV2 und Schütze 3RT2 ist einheitlich für alle Baugrößen und kann auch für die Verbraucherabzweige verwendet werden. Das optionale Einspeisesystem SIRIUS 3RV29 (für S00 und S0) reduziert den Verdrahtungsaufwand erheblich.
Die Verbraucherabzweige 3RA22 lösen die bewährte Baureihe 3RA12 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
