Name: Siemens 3RA2210-1KE17-2AP0 3RA22101KE172AP0 Verbraucherabzweig Motorleistung bei 400 V 5.5 kW 690 V Nennstrom 11.5 A
Brand: Siemens
SKU: 1743582
Availability: BackOrder

Ein elektrischer Leistungsschalter mit grauer Fassade, Schalterhebel und blauer Beschriftung, montiert auf einem schwarzen Sockel.

Ein offener Schaltschrank neben einem regennassen Fenster, durch das eine unklare, industrielle Maschine zu sehen ist.

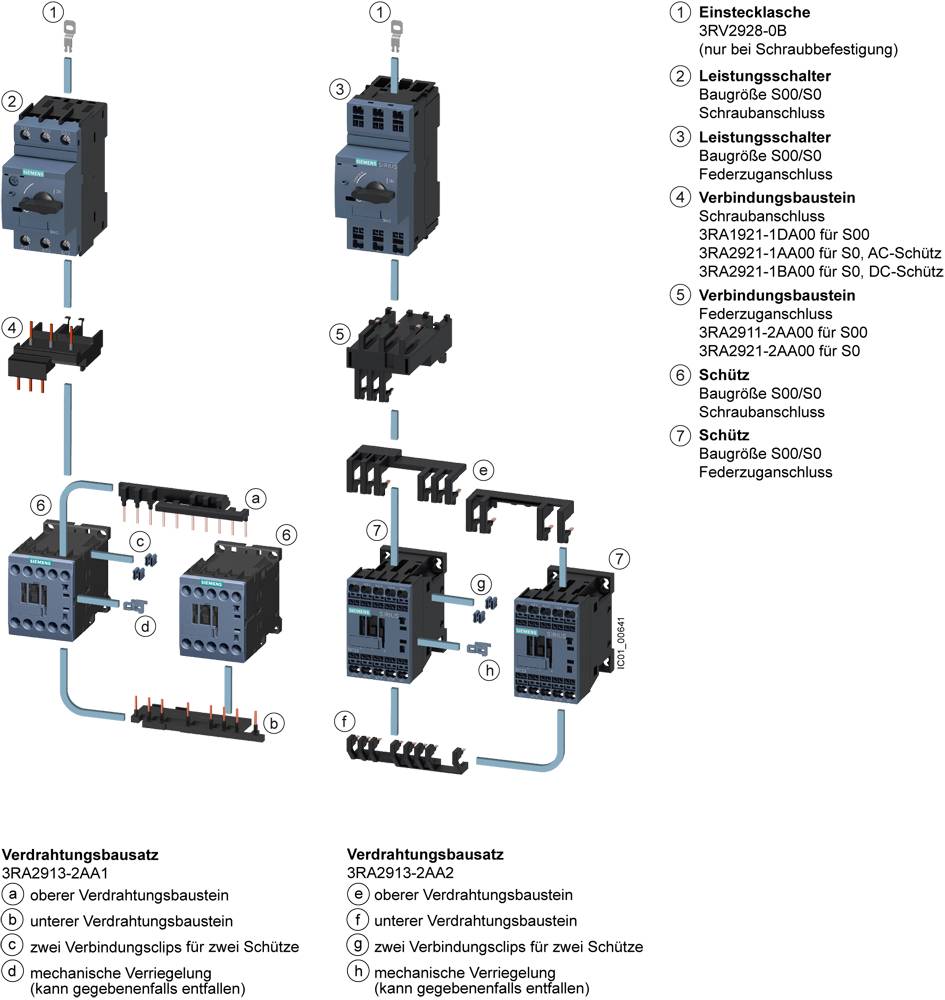

'Schaltplan: Verdrahtungsbausätze 3RA2913-1AA1 und 3RA2913-2AA2 für Leitungs- und Motorschutzschalter mit Zubehör, inklusive Festlegungspunkte.'

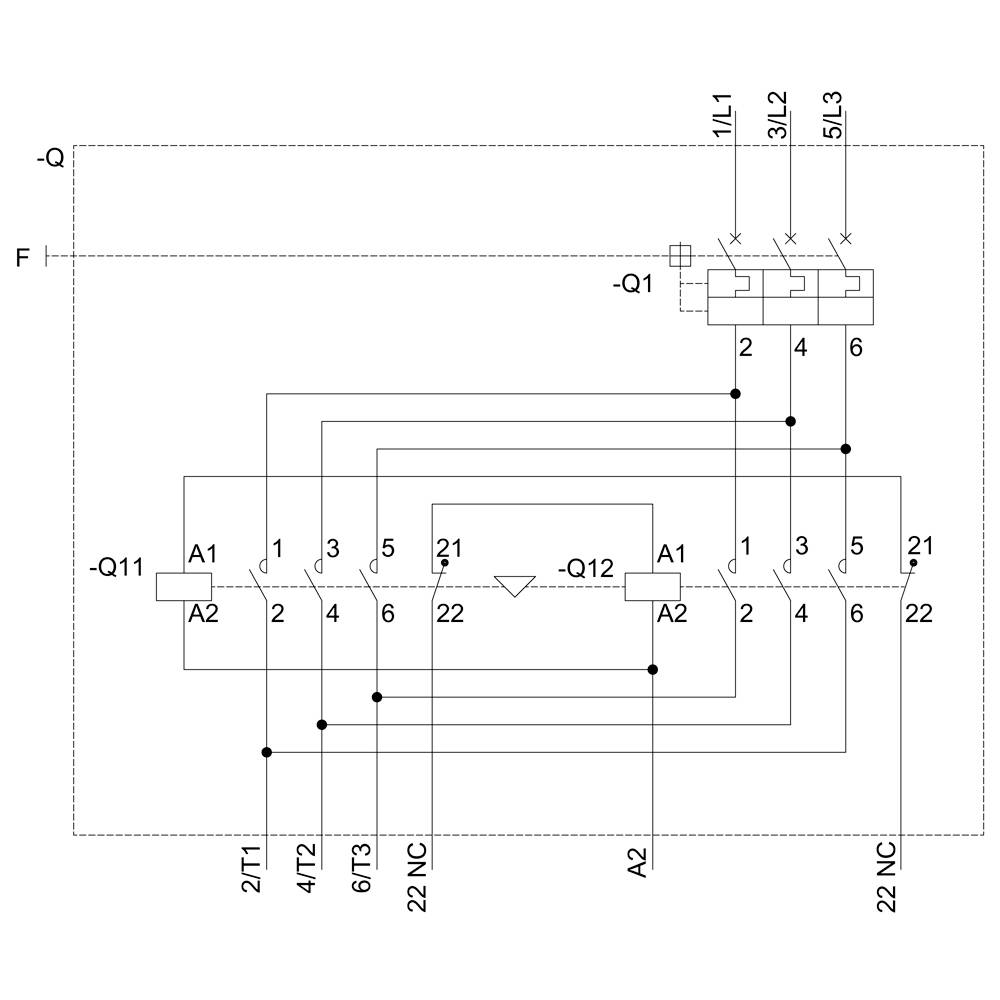

'Sicherheitsschaltplan mit Relais, Kontakten und Leiterbahnen. Hauptkomponenten: Q1 bis Q11. Stromkreise zu den Terminals 11L1 bis 51L3.'

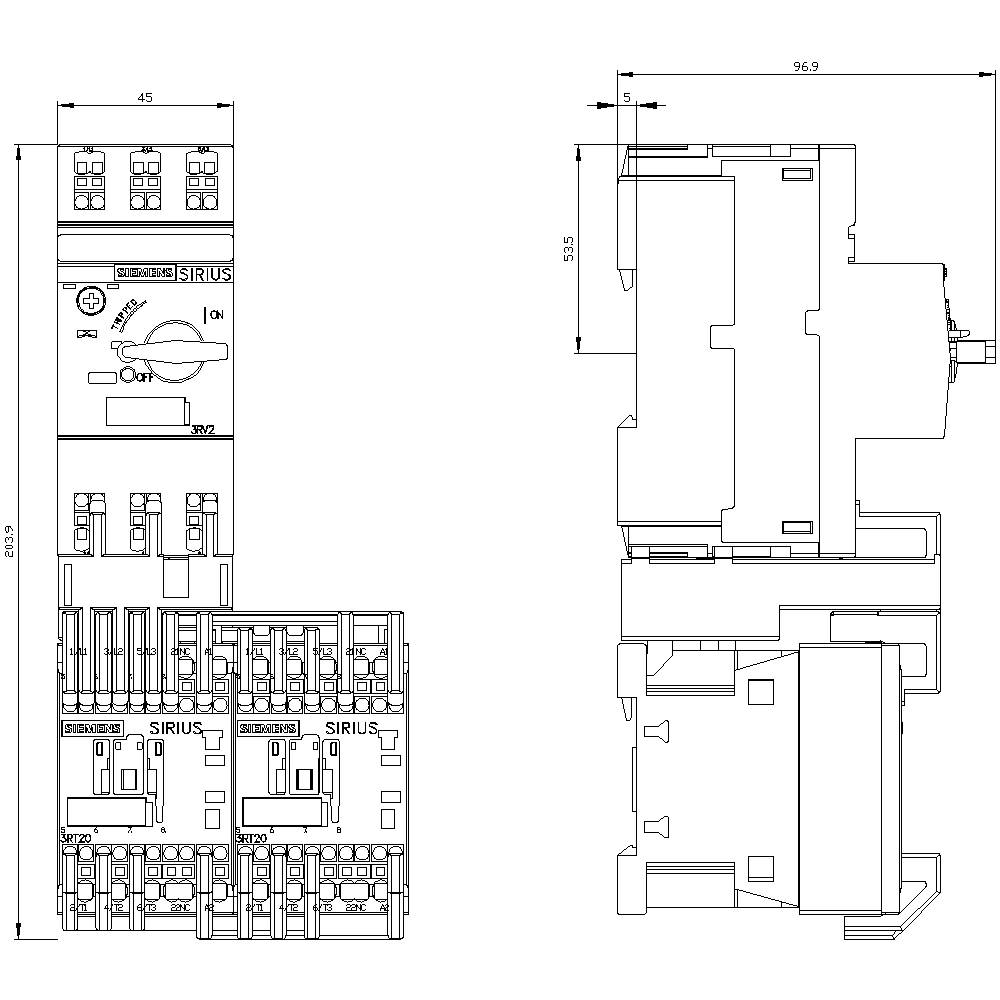

Technische Zeichnung eines elektrischen Bauteils mit Abmessungen. Vorder- und Seitenansicht zeigen Details von Schaltkomponenten und Anschlüssen.

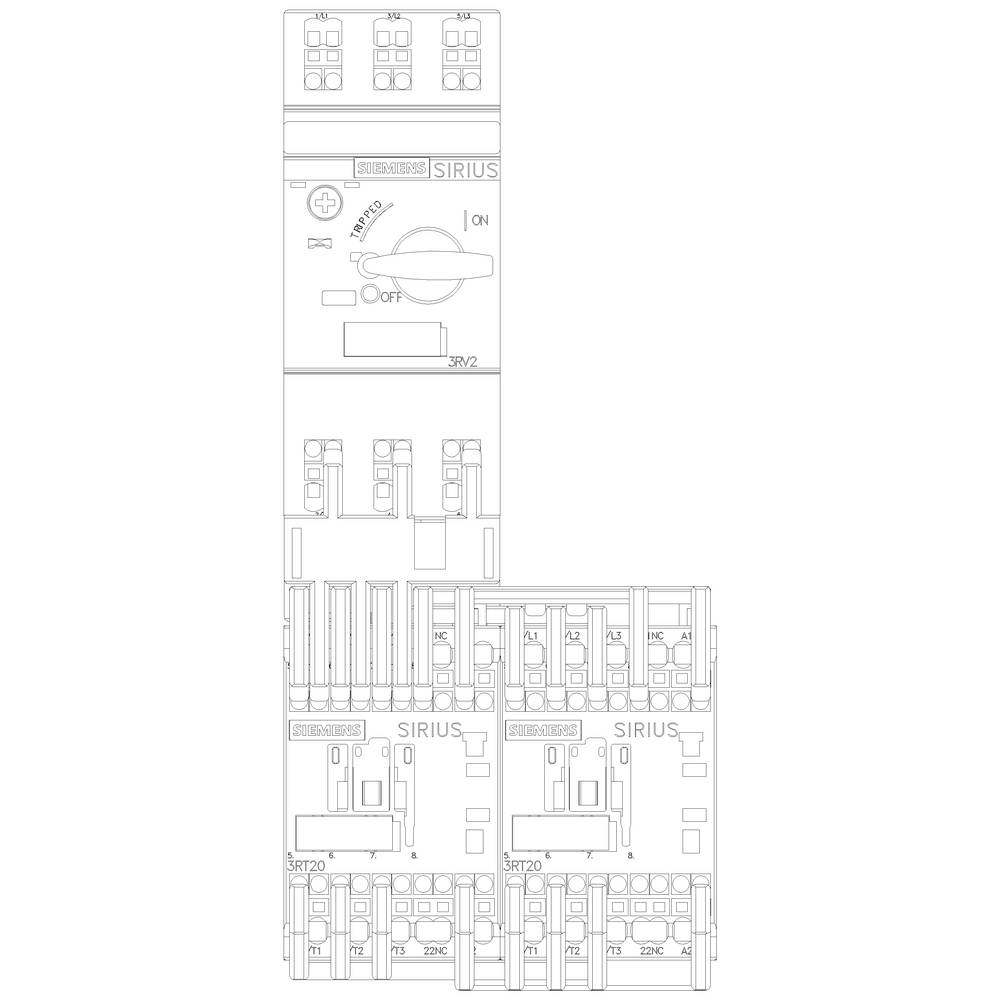

Eine technische Zeichnung eines elektrischen Schalters mit dem Namen 'SIRIUS'. Hauptmerkmale sind Kontrollknöpfe und Schaltpositionen.

1/6

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Fr., 6. Nov.

Anzahl

Stück

Gesamt (CHF 263.95 / Stück)

CHF 263.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 30.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Verbraucherabzweig, Wendestarter, S00, 9-12,5A, AC 230V, 50/60Hz, 150kA

Kombinationsstarter,Kompaktstarter,Motorabgangskombination,Motorstarter,Motorstarterkombination,Verbraucherabzweig,Wendestarter

Technische Daten

Schutzart: IP20
Ausführung des elektrischen Anschlusses: Federzuganschluss
Baugröße des Verbraucherabzweigs: S00
Betriebsfrequenz: 50/60 Hz

Motor-Spannung: 400 V

Produkt-Art: Verbraucherabzweig

Anschluss-Strom: 11.5 A

Motorleistung bei 400 V: 5.5 kW

Nennspannung: 690 V

Ausführung: Befestigungsart: Schraub- und Schnappbefestigung auf Hutschiene 35 mm

Herst.-Teilenr.: 3RA22101KE172AP0

Nennstrom: 11.5 A

Nennstrom - gerundet: 11.5 A

Typ: 3RA2210-1KE17-2AP0

Motorleistung bei 230 V/ 400 V: 5.5 kW

Abm.: (B x H x T) 90 x 204 x 97 mm

Anschluss: Federzuganschluss

Breite: 90 mm

Höhe: 204 mm

Tiefe: 97 mm

Max. Temperatur: +60 °C

Min. Temperatur: -20 °C

: 90

: 204 mm

: 97 mm

: FALSE

: 5.5 kW

: 1

: 12 A

: 0

: IP20

: CLASS 10

: TRUE

: FALSE

: Federzuganschluss

: Federzuganschluss

: AC

: sonstige

: 12 A

: 60 °C

: 65000

: 30000

: sonstige

: Klasse 1

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1743582 Siemens 3RA2210-1KE17-2AP0 3RA22101KE172AP0 Verbraucherabzweig Motorleistung bei 400 V 5.5 kW 690 V Nennstrom 11.5 A

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1743582 Siemens 3RA2210-1KE17-2AP0 3RA22101KE172AP0 Verbraucherabzweig Motorleistung bei 400 V 5.5 kW 690 V Nennstrom 11.5 A

Beschreibung

Verbraucherabzweig sicherungslos, Reversierbetrieb AC 400 V, Baugröße S00 9,00...12,5 A AC 230 V Federzuganschluss für Hutschienenmontage Zuordnungsart 1, Iq = 150 kA 1Ö (Schütz) Wendestarter SIRIUS 3RA22 zum Schützen und Starten von Motoren.
Der Wendestarter 3RA22 ist eine geprüfte und werkseitig vormontierte Kombination aus einem Leistungsschalter 3RV2 und zwei Schützen 3RT2, die bereits fertig verdrahtet sowie mechanisch und elektrisch verbunden sind. Sie sind klimafest, weltweit zugelassen (z. B. IEC und UL/CSA) und IE3/IE4 ready.
Die Verbraucherabzweige 3RA2 sind mit AC- und DC-Betätigung in den Baugrößen S00, S0 und S2 mit Einstellbereichen von 0,14 bis 65 A erhältlich. Siewerden in Schraub- und Federzuganschlusstechnik für Montage auf Hutschiene, Schraubbefestigung und Montage auf 60-mm-Sammelschiene angeboten. Darüber hinaus bieten wir über 40.000 weitere geprüfte Kombinationen aus Einzelgeräten zum Schützen, Schalten und Starten verschiedenster Anwendungen bis 630 A an.
Das gesamte Zubehör der Leistungsschalter 3RV2 und Schütze 3RT2 ist einheitlich für alle Baugrößen und kann auch für die Verbraucherabzweige verwendet werden. Das optionale Einspeisesystem SIRIUS 3RV29 (für S00 und S0) reduziert den Verdrahtungsaufwand erheblich.
Die Verbraucherabzweige 3RA22 lösen die bewährte Baureihe 3RA12 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
