Name: Siemens 3RA2210-1KA17-2AP0 3RA22101KA172AP0 Verbraucherabzweig Motorleistung bei 400 V 5.5 kW 690 V Nennstrom 11.5 A
Brand: Siemens
SKU: 1743574
Availability: BackOrder

'Industrieller Leistungsschalter' von Siemens, zeigt eine Kombination aus Schutzschalter und Schütz zur Steuerung elektrischer Schaltungen.

Ein geöffneter Schaltschrank zeigt komplexe Verkabelung und elektronische Komponenten. Im Hintergrund regnerische Aussicht durch ein Fenster.

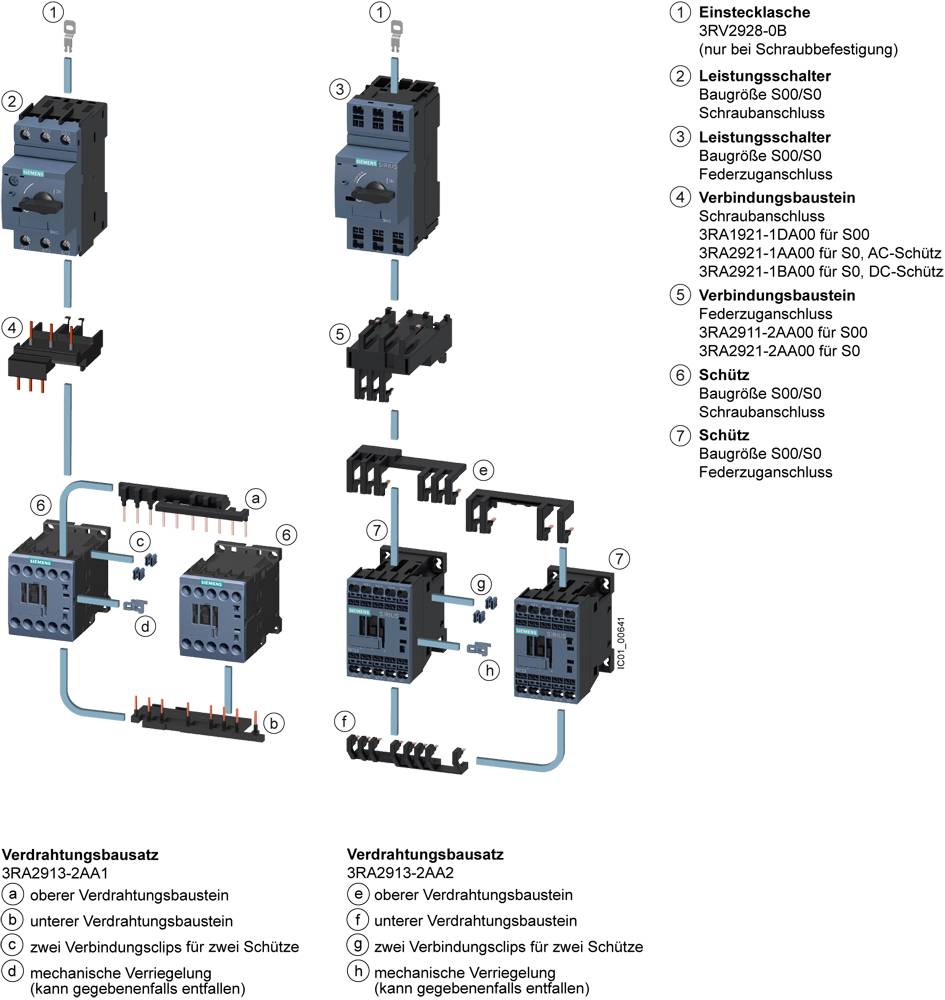

Schaltplan für Verdrahtungsbausätze 3RA2913-2AA1 und 3RA2913-2AA2. Zeigt Montageanleitung für Leistungsschalter und Schütze.

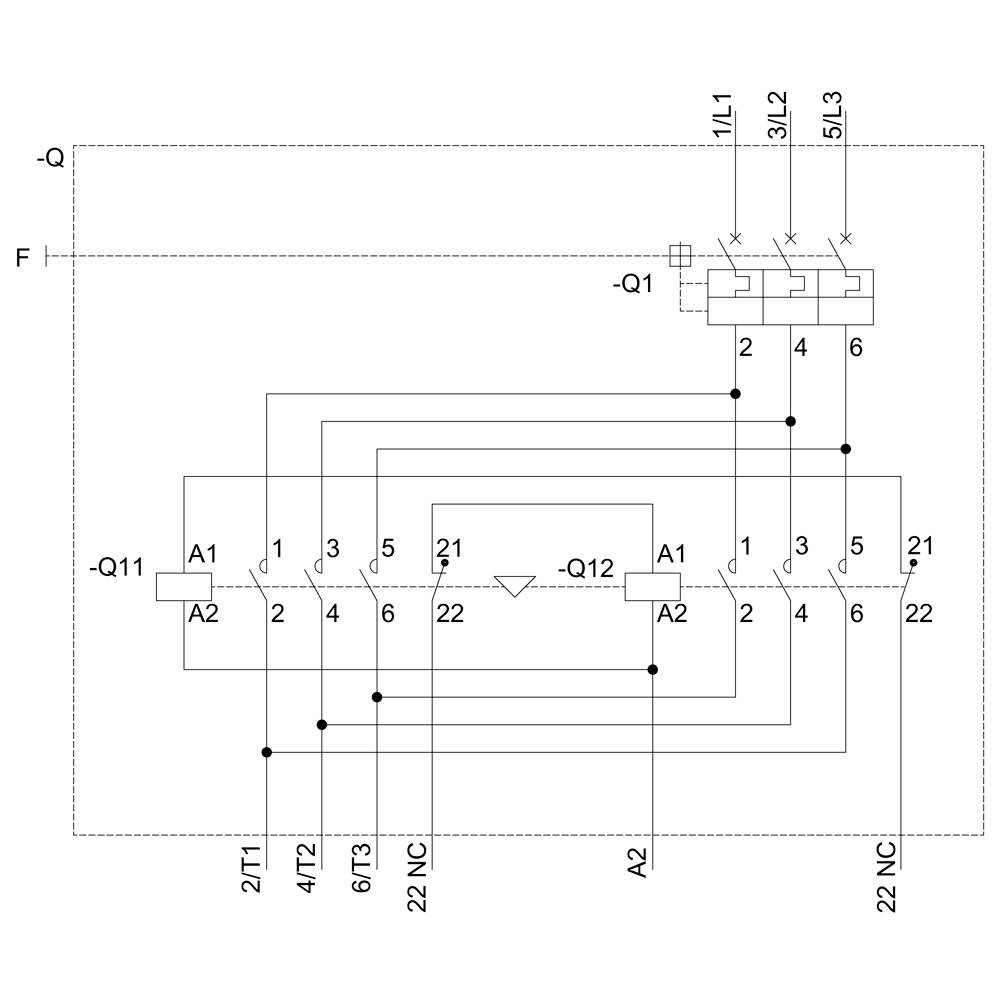

Schaltplan einer elektrischen Steuerung mit Relais und Schützen. Zeigt Verbindungen zwischen Einheiten A1, A2, Q1, Q11 mit Nummernmarkierungen.

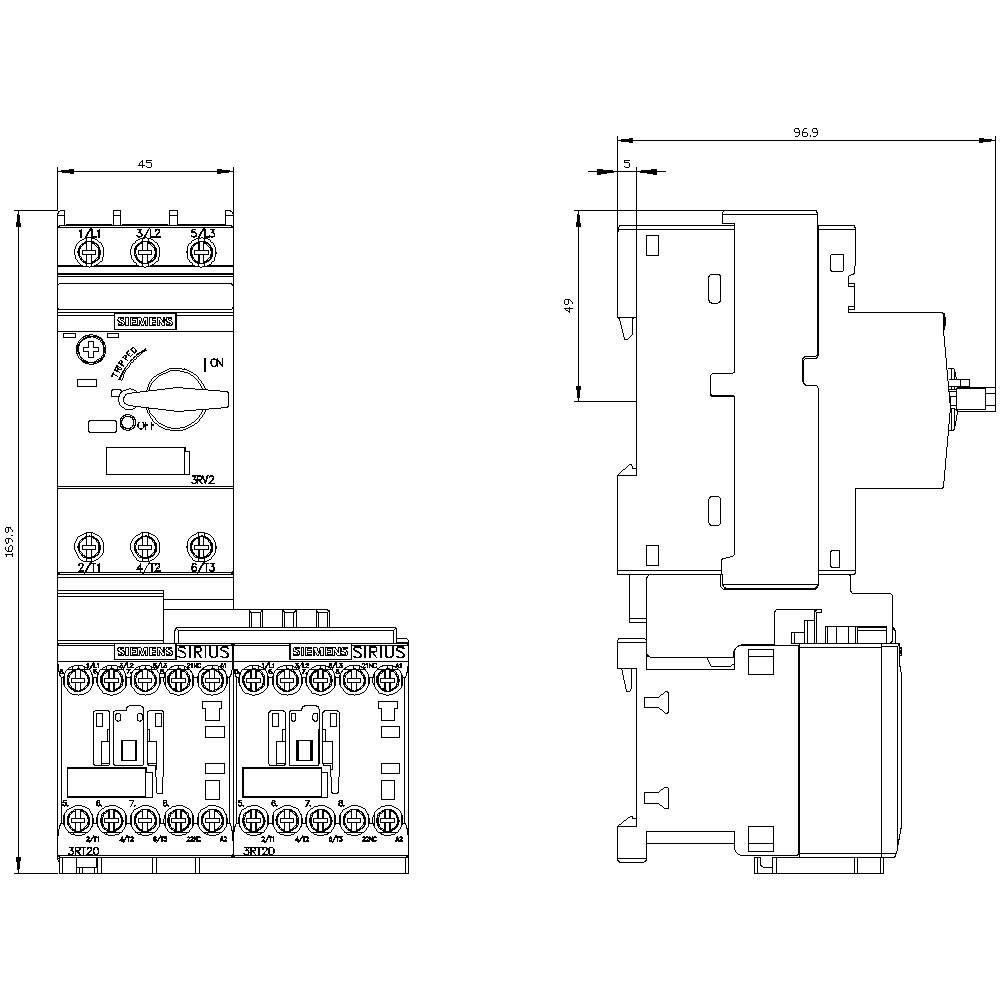

Eine technische Zeichnung eines Industrie-Schützes mit Seiten- und Frontansicht. Maße sind in Millimetern angegeben.

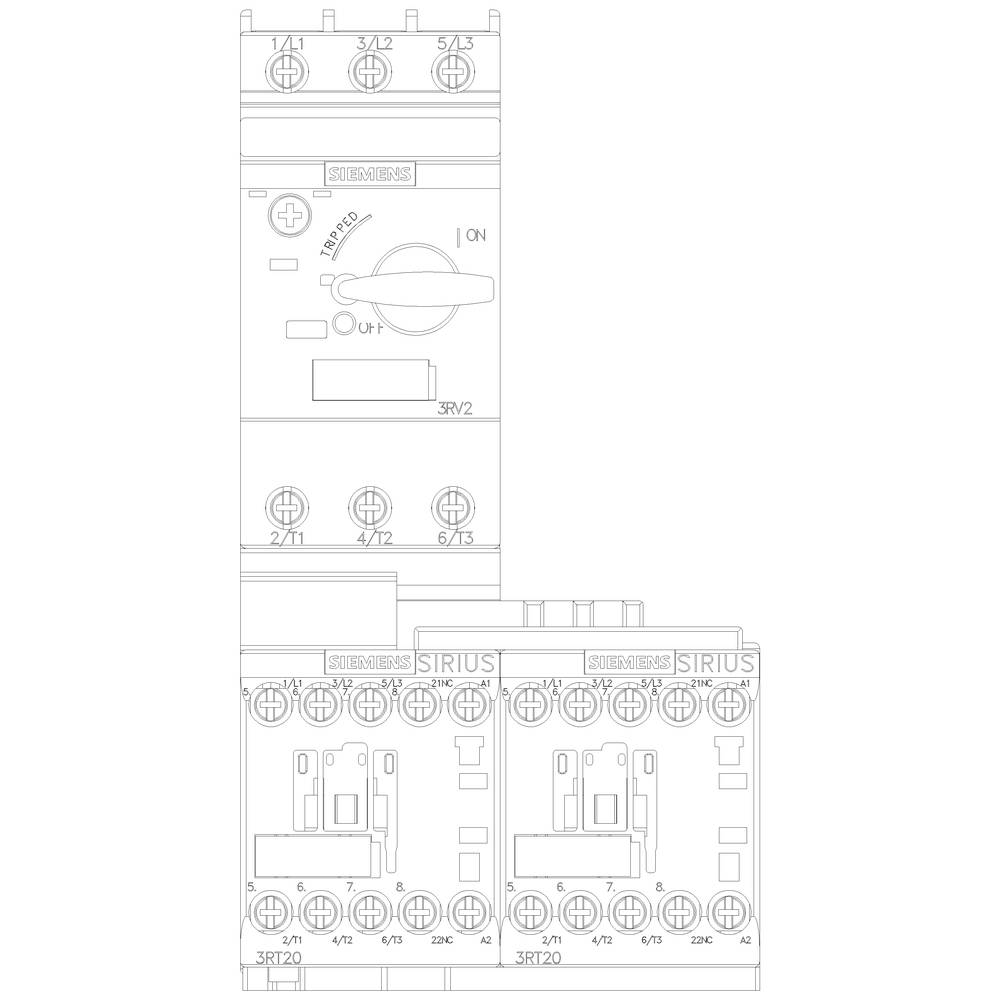

Ein technisches Diagramm zeigt den Aufbau eines Siemens-Schalters mit mehreren Komponenten und deren elektrischen Anschlüssen.

1/6

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Fr., 6. Nov.

Anzahl

Stück

Gesamt (CHF 267.95 / Stück)

CHF 267.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 30.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Verbraucherabzweig, Wendestarter, S00, 9-12,5A, AC 230V, 50/60Hz, 150kA

Kombinationsstarter,Kompaktstarter,Motorabgangskombination,Motorstarter,Motorstarterkombination,Verbraucherabzweig,Wendestarter

Technische Daten

Schutzart: IP20
Ausführung des elektrischen Anschlusses: Schraubanschluss
Baugröße des Verbraucherabzweigs: S00
Betriebsfrequenz: 50/60 Hz

Motor-Spannung: 400 V/AC

Produkt-Art: Verbraucherabzweig

Anschluss-Strom: 11.5 A

Motorleistung bei 400 V: 5.5 kW

Nennspannung: 690 V

Ausführung: Befestigungsart: Schraub- und Schnappbefestigung auf Hutschiene 35 mm

Herst.-Teilenr.: 3RA22101KA172AP0

Nennstrom: 11.5 A

Nennstrom - gerundet: 11.5 A

Typ: 3RA2210-1KA17-2AP0

Motorleistung bei 230 V/ 400 V: 5.5 kW

Abm.: (B x H x T) 90 x 170 x 97 mm

Breite: 90 mm

Höhe: 170 mm

Tiefe: 97 mm

Max. Temperatur: +60 °C

Min. Temperatur: -20 °C

: 90

: 170 mm

: 97 mm

: FALSE

: 5.5 kW

: 1

: 12 A

: 0

: 9-12.5 A

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: TRUE

: 230-230 V

: 230-230 V

: IP20

: FALSE

: FALSE

: CLASS 10

: TRUE

: FALSE

: Schraubanschluss

: Schraubanschluss

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: AC

: sonstige

: 12 A

: 60 °C

: 65000

: 30000

: sonstige

: Klasse 1

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1743574 Siemens 3RA2210-1KA17-2AP0 3RA22101KA172AP0 Verbraucherabzweig Motorleistung bei 400 V 5.5 kW 690 V Nennstrom 11.5 A

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1743574 Siemens 3RA2210-1KA17-2AP0 3RA22101KA172AP0 Verbraucherabzweig Motorleistung bei 400 V 5.5 kW 690 V Nennstrom 11.5 A

Beschreibung

Verbraucherabzweig sicherungslos, Reversierbetrieb AC 400 V, Baugröße S00 9,00...12,5 A AC 230 V Schraubanschluss für Hutschienenmontage Zuordnungsart 1, Iq = 150 kA 1Ö (Schütz) Wendestarter SIRIUS 3RA22 zum Schützen und Starten von Motoren.
Der Wendestarter 3RA22 ist eine geprüfte und werkseitig vormontierte Kombination aus einem Leistungsschalter 3RV2 und zwei Schützen 3RT2, die bereits fertig verdrahtet sowie mechanisch und elektrisch verbunden sind. Sie sind klimafest, weltweit zugelassen (z. B. IEC und UL/CSA) und IE3/IE4 ready.
Die Verbraucherabzweige 3RA2 sind mit AC- und DC-Betätigung in den Baugrößen S00, S0 und S2 mit Einstellbereichen von 0,14 bis 65 A erhältlich. Siewerden in Schraub- und Federzuganschlusstechnik für Montage auf Hutschiene, Schraubbefestigung und Montage auf 60-mm-Sammelschiene angeboten. Darüber hinaus bieten wir über 40.000 weitere geprüfte Kombinationen aus Einzelgeräten zum Schützen, Schalten und Starten verschiedenster Anwendungen bis 630 A an.
Das gesamte Zubehör der Leistungsschalter 3RV2 und Schütze 3RT2 ist einheitlich für alle Baugrößen und kann auch für die Verbraucherabzweige verwendet werden. Das optionale Einspeisesystem SIRIUS 3RV29 (für S00 und S0) reduziert den Verdrahtungsaufwand erheblich.
Die Verbraucherabzweige 3RA22 lösen die bewährte Baureihe 3RA12 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
