Name: Siemens 3RA2210-0KH15-2AP0 3RA22100KH152AP0 Verbraucherabzweig Motorleistung bei 400 V 0.37 kW 690 V Nennstrom 1.1 A
Brand: Siemens
SKU: 1743219
Availability: BackOrder

Ein elektrisches Schaltschrankmodul mit mehreren Schaltern und Anschlüssen, montiert auf einer Metallschiene.

Inneres eines Maschinenraums mit offenen Schalttafeln und einem Fenster mit Wassertropfen, das auf Regen oder Reinigung hinweist.

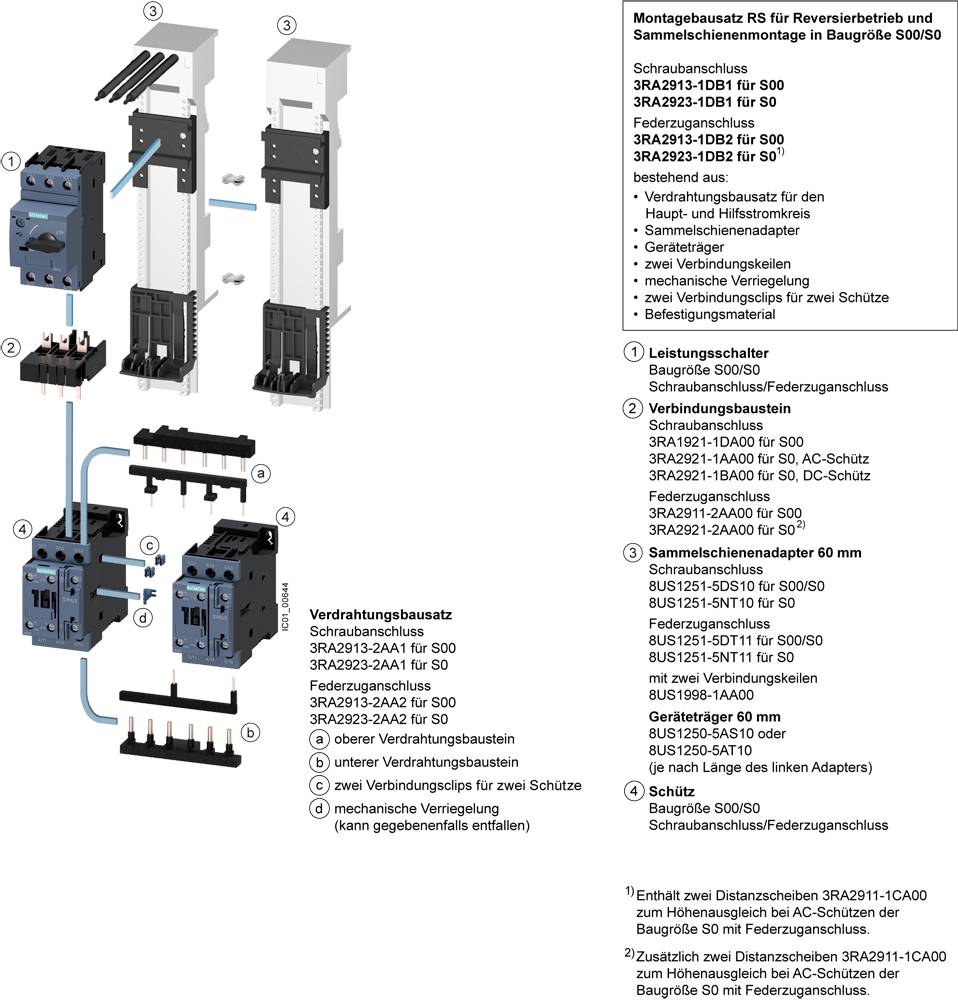

Montagebaukasten RS für Reversierbetrieb mit Verdrahtungsbaukasten. Hauptbauteile sind Schützbaugruppen und Schraubanschlüsse.

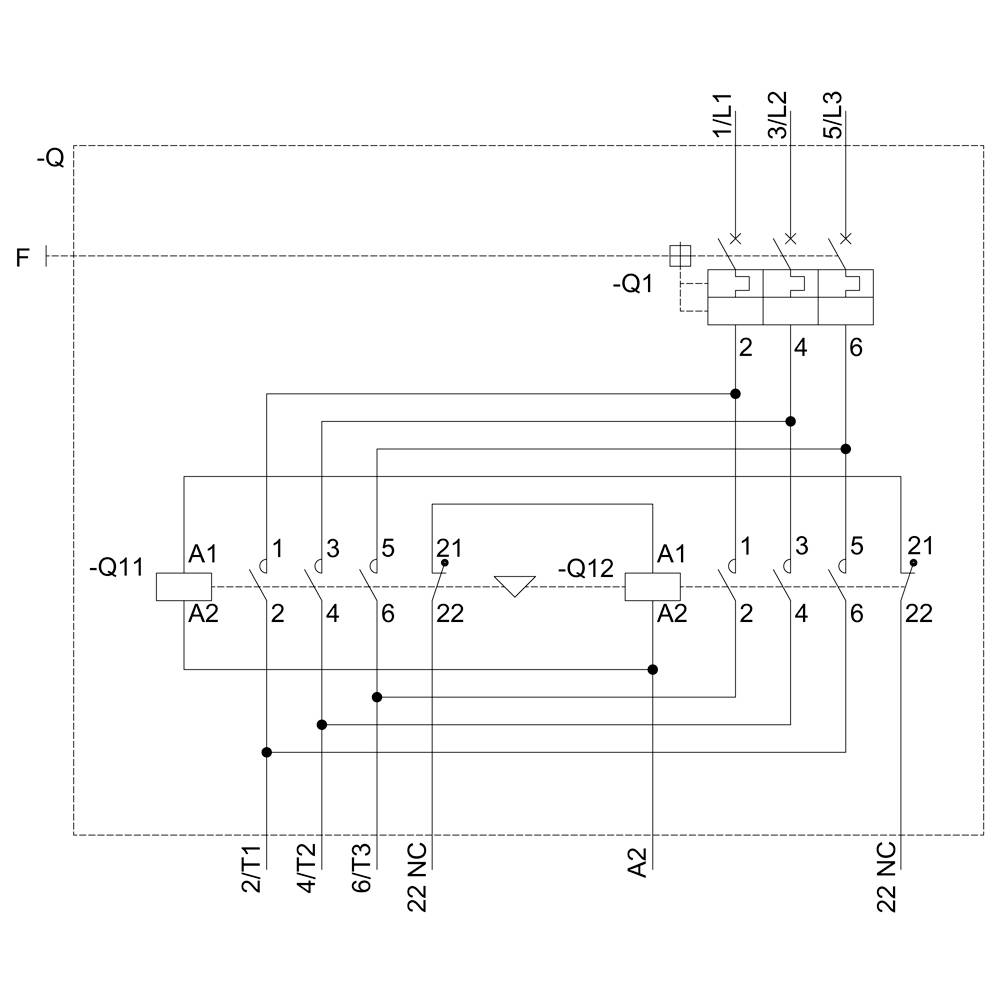

Schaltplan eines elektrischen Schützsystems mit drei Schaltkreisen. Zeigt die Verdrahtung und die Anordnung der Schütze Q1, Q11, Q12.

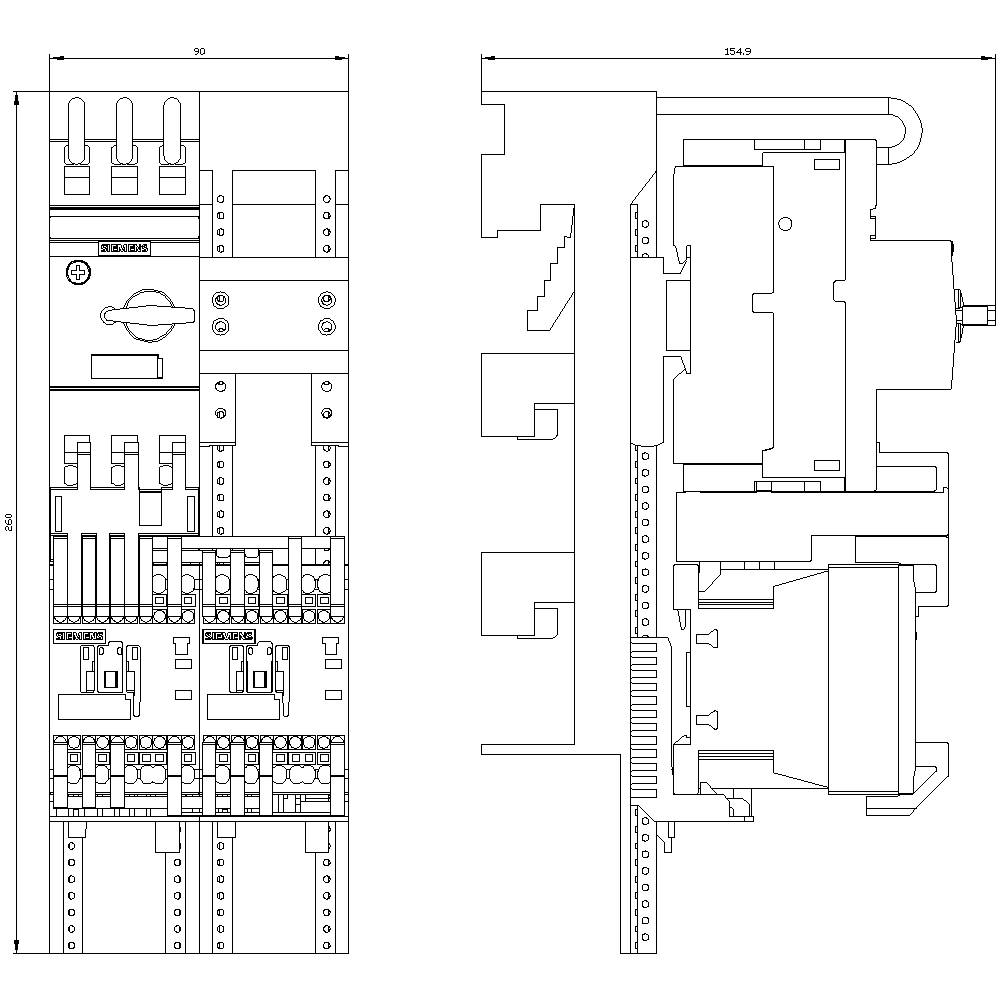

'Technische Zeichnung eines elektrischen Verteilers, zeigt detaillierte Anordnung von Schaltern und Sicherungen sowie Seitenansicht.'

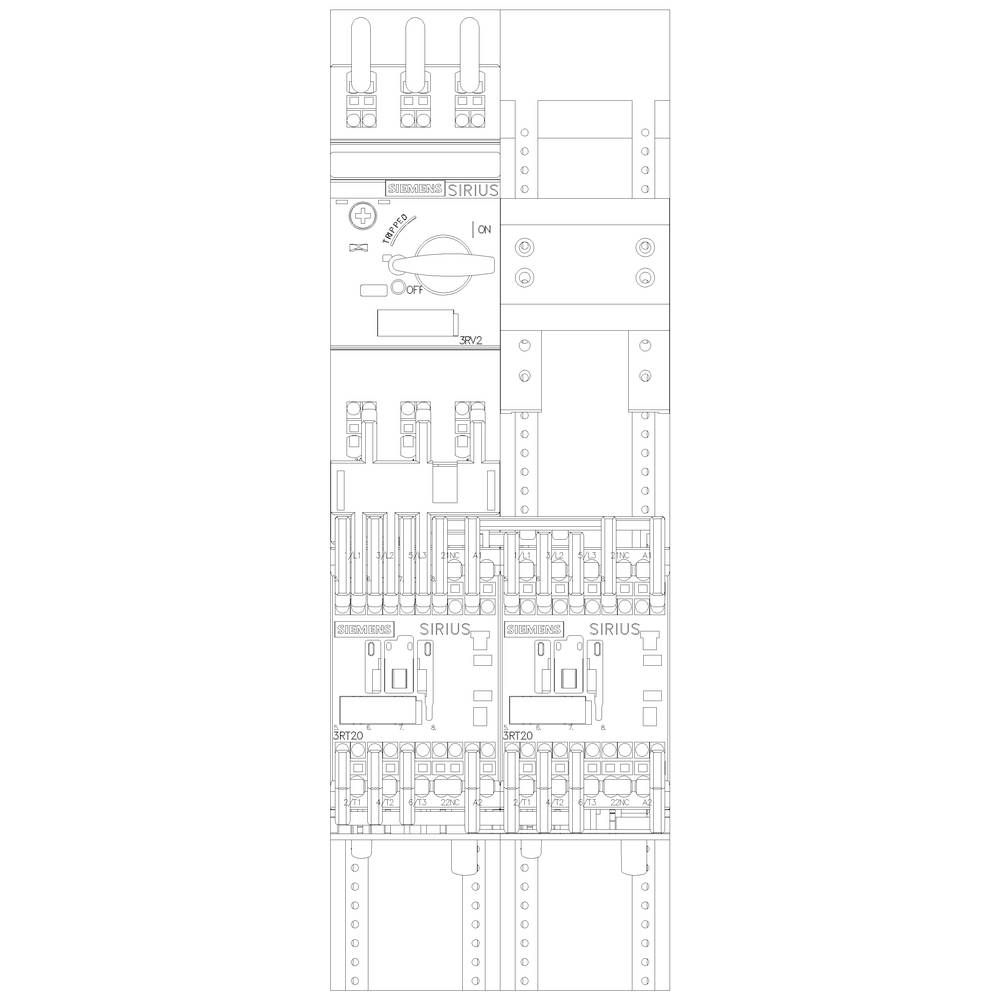

Technische Zeichnung eines Schaltplans mit verschiedenen elektrischen Bauteilen wie Leistungsschaltern, dargestellt in detaillierter Aufsicht.

1/6

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Fr., 6. Nov.

Anzahl

Stück

Gesamt (CHF 301.95 / Stück)

CHF 301.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 40.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Verbraucherabzweig, Wendestarter, S00, 0,9-1,25A, AC 230V, 50/60Hz, 150kA

Kombinationsstarter,Kompaktstarter,Motorabgangskombination,Motorstarter,Motorstarterkombination,Verbraucherabzweig,Wendestarter

Technische Daten

Schutzart: IP20
Ausführung des elektrischen Anschlusses: Federzuganschluss
Baugröße des Verbraucherabzweigs: S00
Betriebsfrequenz: 50/60 Hz

Motor-Spannung: 690 V

Produkt-Art: Verbraucherabzweig

Anschluss-Strom: 1.1 A

Motorleistung bei 400 V: 0.37 kW

Nennspannung: 690 V

Ausführung: Befestigungsart: Zum Aufschnappen auf Sammelschienensystem 60 mm

Herst.-Teilenr.: 3RA22100KH152AP0

Nennstrom: 1.1 A

Nennstrom - gerundet: 1.1 A

Typ: 3RA2210-0KH15-2AP0

Motorleistung bei 230 V/ 400 V: 0.37 kW

Abm.: (B x H x T) 90 x 260 x 155 mm

Anschluss: Federzuganschluss

Breite: 90 mm

Höhe: 260 mm

Tiefe: 155 mm

Max. Temperatur: +60 °C

Min. Temperatur: -20 °C

: 90

: 260 mm

: 155 mm

: FALSE

: 0.37 kW

: 1

: 1.25 A

: 0

: IP20

: CLASS 10

: TRUE

: FALSE

: Federzuganschluss

: Federzuganschluss

: AC

: sonstige

: 1.25 A

: 60 °C

: 150000

: 150000

: 65000

: 30000

: sonstige

: Klasse 2

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Nennstrom - gerundet

Motorleistung bei 400 V

Motorleistung bei 230 V/ 400 V

Siemens 3RA2210-0KH15-2AP0 3RA22100KH152AP0 Verbraucherabzweig Motorleistung bei 400 V 0.37 kW 690 V Nennstrom 1.1 A

Bestell-Nr.:1743219

Lieferung Fr., 6. Nov.

Conrad Electronic

Dieser Artikel

1.1 A

0.37 kW

Stück

Min.: 1

Vielfache: 1

CHF 301.95^*

Siemens 3RA2210-0JA15-2AP0 3RA22100JA152AP0 Verbraucherabzweig Motorleistung bei 400 V 0.25 kW 690 V Nennstrom 0.85 A

Bestell-Nr.:1743209

Lieferung Fr., 6. Nov.

Conrad Electronic

850 mA

0.25 kW

Stück

Min.: 1

Vielfache: 1

CHF 217.95^*

Siemens 3RA2210-0JD15-2AP0 3RA22100JD152AP0 Verbraucherabzweig Motorleistung bei 400 V 0.25 kW 690 V Nennstrom 0.85 A

Bestell-Nr.:1743211

Lieferung Fr., 6. Nov.

Conrad Electronic

850 mA

0.25 kW

Stück

Min.: 1

Vielfache: 1

CHF 301.95^*

Siemens 3RA2210-0JE15-2AP0 3RA22100JE152AP0 Verbraucherabzweig Motorleistung bei 400 V 0.25 kW 690 V Nennstrom 0.85 A

Bestell-Nr.:1743213

Lieferung Fr., 6. Nov.

Conrad Electronic

850 mA

0.25 kW

Stück

Min.: 1

Vielfache: 1

CHF 217.95^*

Siemens 3RA2210-0JH15-2AP0 3RA22100JH152AP0 Verbraucherabzweig Motorleistung bei 400 V 0.25 kW 690 V Nennstrom 0.85 A

Bestell-Nr.:1699084

Lieferung Fr., 6. Nov.

Conrad Electronic

850 mA

0.25 kW

Stück

Min.: 1

Vielfache: 1

CHF 301.95^*

Siemens 3RA2210-0KA15-2AP0 3RA22100KA152AP0 Verbraucherabzweig Motorleistung bei 400 V 0.37 kW 690 V Nennstrom 1.1 A

Bestell-Nr.:1748493

Lieferung Fr., 6. Nov.

Conrad Electronic

1.1 A

0.37 kW

Stück

Min.: 1

Vielfache: 1

CHF 223.95^*

Siemens 3RA2210-0KD15-2AP0 3RA22100KD152AP0 Verbraucherabzweig Motorleistung bei 400 V 0.37 kW 690 V Nennstrom 1.1 A

Bestell-Nr.:1699085

Lieferung Fr., 6. Nov.

Conrad Electronic

1.1 A

0.37 kW

Stück

Min.: 1

Vielfache: 1

CHF 305.95^*

Siemens 3RA2210-0KE15-2AP0 3RA22100KE152AP0 Verbraucherabzweig Motorleistung bei 400 V 0.37 kW 690 V Nennstrom 1.1 A

Bestell-Nr.:1743217

Lieferung Fr., 6. Nov.

Conrad Electronic

1.1 A

0.37 kW

Stück

Min.: 1

Vielfache: 1

CHF 223.95^*

Siemens 3RA2210-1AA15-2AP0 3RA22101AA152AP0 Verbraucherabzweig Motorleistung bei 400 V 0.55 kW 690 V Nennstrom 1.5 A

Bestell-Nr.:1743221

Lieferung Fr., 6. Nov.

Conrad Electronic

1.5 A

0.55 kW

Stück

Min.: 1

Vielfache: 1

CHF 223.95^*

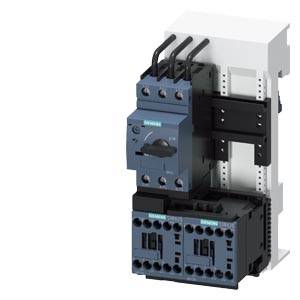

Siemens 3RA2210-1AD15-2AP0 3RA22101AD152AP0 Verbraucherabzweig Motorleistung bei 400 V 0.55 kW 690 V Nennstrom 1.5 A

Bestell-Nr.:1743223

Lieferung Fr., 6. Nov.

Conrad Electronic

1.5 A

0.55 kW

Stück

Min.: 1

Vielfache: 1

CHF 305.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1743219 Siemens 3RA2210-0KH15-2AP0 3RA22100KH152AP0 Verbraucherabzweig Motorleistung bei 400 V 0.37 kW 690 V Nennstrom 1.1 A

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1743219 Siemens 3RA2210-0KH15-2AP0 3RA22100KH152AP0 Verbraucherabzweig Motorleistung bei 400 V 0.37 kW 690 V Nennstrom 1.1 A

Beschreibung

Verbraucherabzweig sicherungslos, Reversierbetrieb AC 400 V, Baugröße S0 0,90...1,25 A AC 230 V Federzuganschluss für 60 mm Sammelschienensysteme (erfüllt auch Zuordnungsart 1) Zuordnungsart 2, Iq = 150 kA 1Ö (Schütz) Wendestarter SIRIUS 3RA22 zum Schützen und Starten von Motoren.
Der Wendestarter 3RA22 ist eine geprüfte und werkseitig vormontierte Kombination aus einem Leistungsschalter 3RV2 und zwei Schützen 3RT2, die bereits fertig verdrahtet sowie mechanisch und elektrisch verbunden sind. Sie sind klimafest, weltweit zugelassen (z. B. IEC und UL/CSA) und IE3/IE4 ready.
Die Verbraucherabzweige 3RA2 sind mit AC- und DC-Betätigung in den Baugrößen S00, S0 und S2 mit Einstellbereichen von 0,14 bis 65 A erhältlich. Siewerden in Schraub- und Federzuganschlusstechnik für Montage auf Hutschiene, Schraubbefestigung und Montage auf 60-mm-Sammelschiene angeboten. Darüber hinaus bieten wir über 40.000 weitere geprüfte Kombinationen aus Einzelgeräten zum Schützen, Schalten und Starten verschiedenster Anwendungen bis 630 A an.
Das gesamte Zubehör der Leistungsschalter 3RV2 und Schütze 3RT2 ist einheitlich für alle Baugrößen und kann auch für die Verbraucherabzweige verwendet werden. Das optionale Einspeisesystem SIRIUS 3RV29 (für S00 und S0) reduziert den Verdrahtungsaufwand erheblich.
Die Verbraucherabzweige 3RA22 lösen die bewährte Baureihe 3RA12 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
