Name: Siemens 3RA2210-0FD15-2AP0 3RA22100FD152AP0 Verbraucherabzweig Motorleistung bei 400 V 0.12 kW 690 V Nennstrom 0.44 A
Brand: Siemens
SKU: 1743193
Availability: BackOrder

Ein elektrischer Leistungsschalter auf einer Montageplatte, verbunden mit mehreren schwarzen Kabeln.

Ein offener Schaltschrank zeigt komplexe Verkabelung und Schaltkreise. Im Hintergrund ist durch ein verregnetes Fenster eine industrielle Maschine zu sehen.

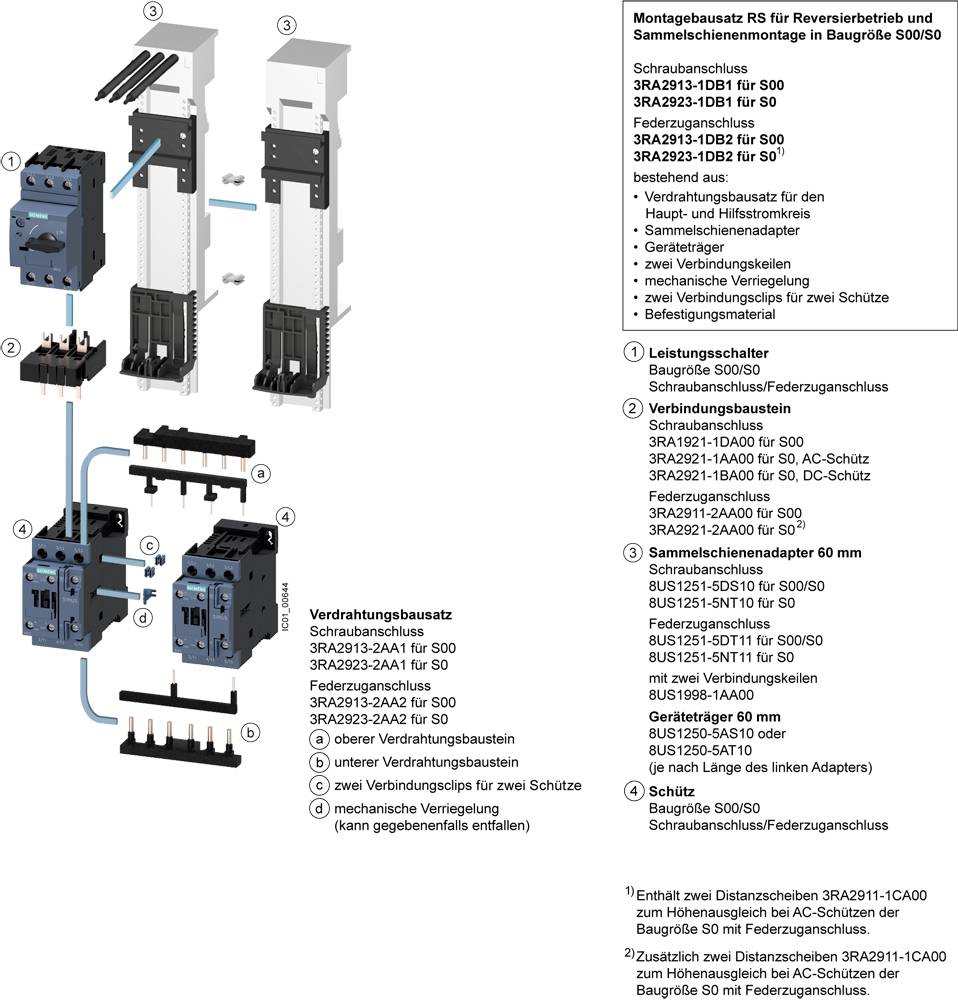

'Montagebaukasten RS für Reversierbetrieb und Sammelschienenmontage. Dargestellt sind Schraubanschlüsse, Leistungsanschalter und Verdrahtungssätze.'

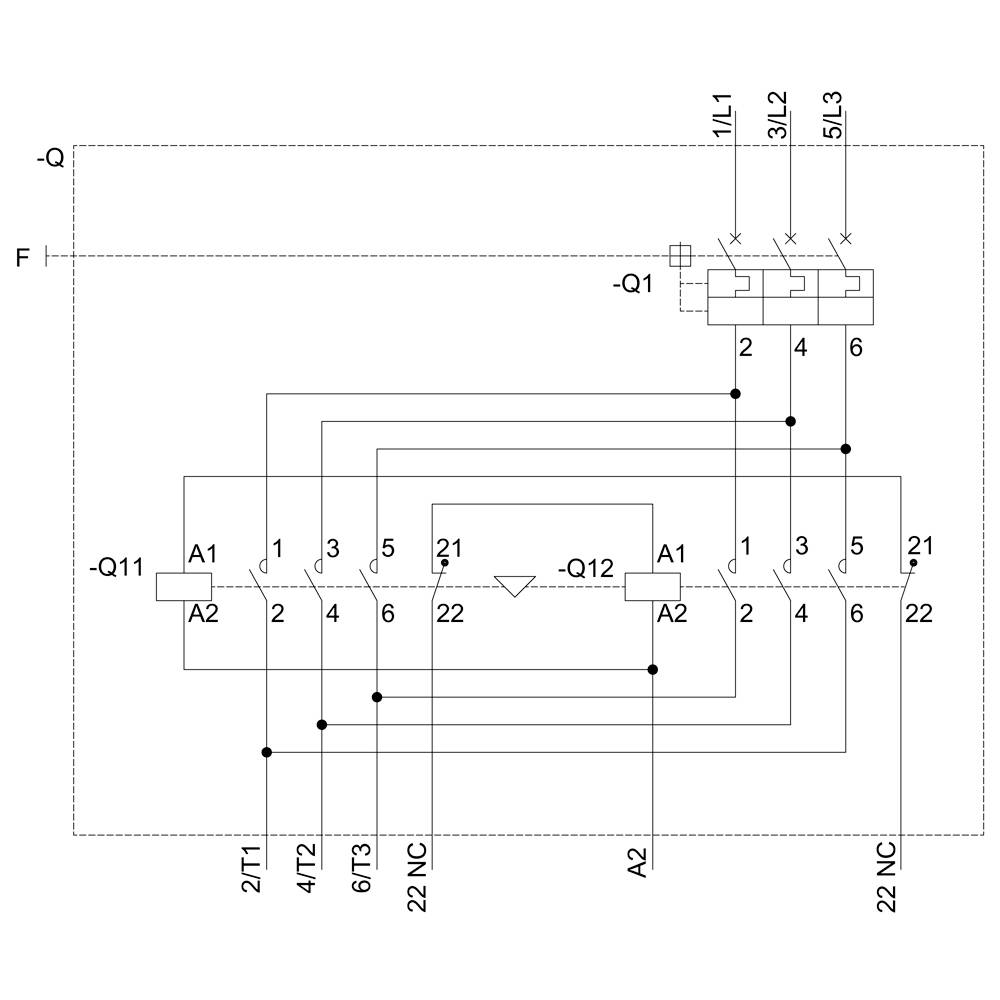

'Schützschaltung mit drei Hauptkontakten' zeigt ein elektrisches Diagramm mit Schützen Q1 bis Q11 und Anschlüssen wie T1, T2, T3.

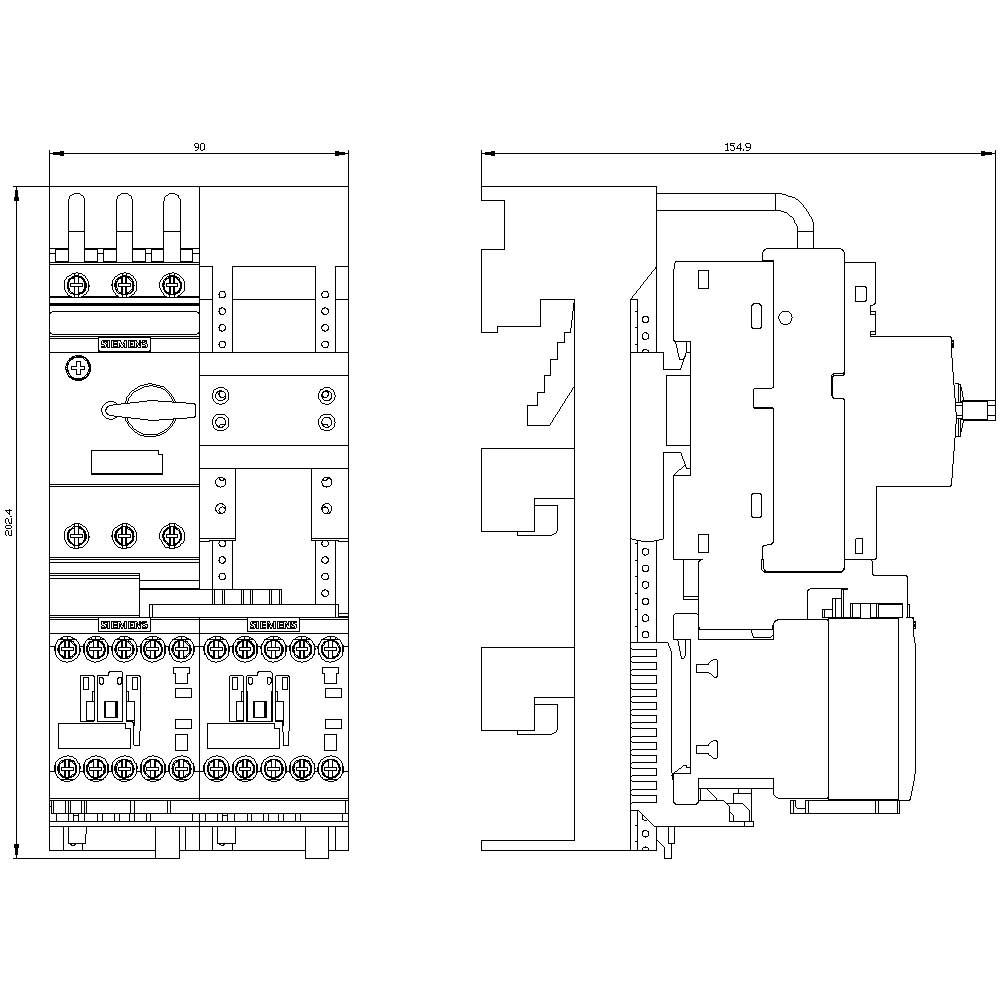

Technische Zeichnung eines elektrischen Schalters mit Front- und Seitenansicht. Maßangaben in Millimetern angegeben.

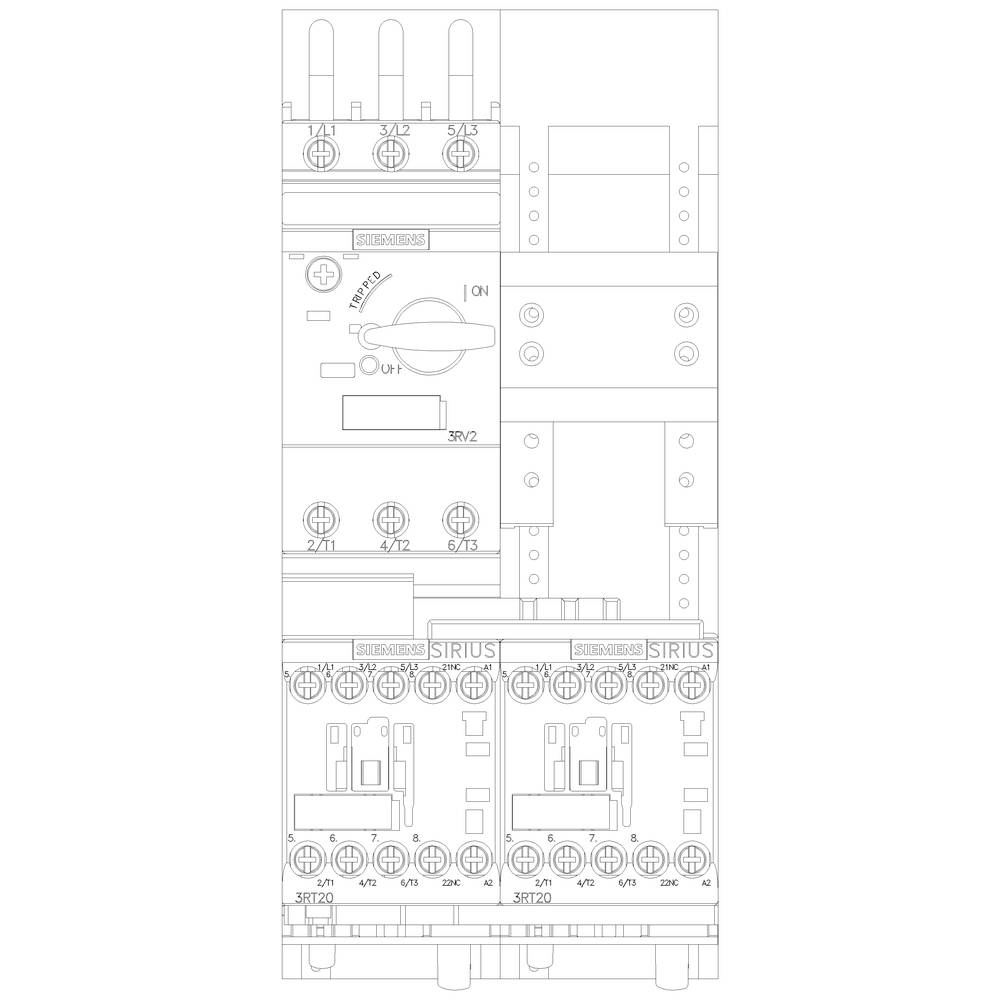

Technische Zeichnung eines elektrischen Schaltkastens mit Schaltern und Sicherungen. Hauptschalter in der Mitte markiert mit 'ON'.

1/6

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Fr., 6. Nov.

Anzahl

Stück

Gesamt (CHF 291.95 / Stück)

CHF 291.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 30.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Verbraucherabzweig, Wendestarter, S00, 0,35-0,5A, AC 230V, 50/60Hz, 150kA

Kombinationsstarter,Kompaktstarter,Motorabgangskombination,Motorstarter,Motorstarterkombination,Verbraucherabzweig,Wendestarter

Technische Daten

Schutzart: IP20
Ausführung des elektrischen Anschlusses: Schraubanschluss
Baugröße des Verbraucherabzweigs: S00
Betriebsfrequenz: 50/60 Hz

Motor-Spannung: 400 V/AC

Produkt-Art: Verbraucherabzweig

Anschluss-Strom: 0.44 A

Motorleistung bei 400 V: 0.12 kW

Nennspannung: 690 V

Ausführung: Befestigungsart: Zum Aufschnappen auf Sammelschienensystem 60 mm

Herst.-Teilenr.: 3RA22100FD152AP0

Nennstrom: 0.44 A

Nennstrom - gerundet: 440 mA

Typ: 3RA2210-0FD15-2AP0

Motorleistung bei 230 V/ 400 V: 0.12 kW

Abm.: (B x H x T) 90 x 200 x 156 mm

Breite: 90 mm

Höhe: 200 mm

Tiefe: 156 mm

Max. Temperatur: +60 °C

Min. Temperatur: -20 °C

: 90

: 204 mm

: 155 mm

: FALSE

: 0.12 kW

: 1

: 0.5 A

: 0

: 0.35-0.5 A

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: 230-230 V

: 230-230 V

: IP20

: FALSE

: FALSE

: CLASS 10

: TRUE

: FALSE

: Schraubanschluss

: Schraubanschluss

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: AC

: sonstige

: 0.5 A

: 60 °C

: 150000

: 150000

: 65000

: 30000

: sonstige

: Klasse 2

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Nennstrom - gerundet

Motorleistung bei 400 V

Motorleistung bei 230 V/ 400 V

Siemens 3RA2210-0FD15-2AP0 3RA22100FD152AP0 Verbraucherabzweig Motorleistung bei 400 V 0.12 kW 690 V Nennstrom 0.44 A

Bestell-Nr.:1743193

Lieferung Fr., 6. Nov.

Conrad Electronic

Dieser Artikel

440 mA

0.12 kW

Stück

Min.: 1

Vielfache: 1

CHF 291.95^*

Siemens 3RA2210-0BA15-2AP0 3RA22100BA152AP0 Verbraucherabzweig Motorleistung bei 400 V 0.06 kW 690 V Nennstrom 0.2 A

Bestell-Nr.:1742191

Lieferung Fr., 6. Nov.

Conrad Electronic

200 mA

0.06 kW

Stück

Min.: 1

Vielfache: 1

CHF 213.95^*

Siemens 3RA2210-0BD15-2AP0 3RA22100BD152AP0 Verbraucherabzweig Motorleistung bei 400 V 0.06 kW 690 V Nennstrom 0.2 A

Bestell-Nr.:1742193

Lieferung Fr., 6. Nov.

Conrad Electronic

200 mA

0.06 kW

Stück

Min.: 1

Vielfache: 1

CHF 291.95^*

Siemens 3RA2210-0BE15-2AP0 3RA22100BE152AP0 Verbraucherabzweig Motorleistung bei 400 V 0.06 kW 690 V Nennstrom 0.2 A

Bestell-Nr.:1742194

Lieferung Fr., 6. Nov.

Conrad Electronic

200 mA

0.06 kW

Stück

Min.: 1

Vielfache: 1

CHF 213.95^*

Siemens 3RA2210-0BH15-2AP0 3RA22100BH152AP0 Verbraucherabzweig Motorleistung bei 400 V 0.06 kW 690 V Nennstrom 0.2 A

Bestell-Nr.:1748486

Lieferung Fr., 6. Nov.

Conrad Electronic

200 mA

0.06 kW

Stück

Min.: 1

Vielfache: 1

CHF 291.95^*

Siemens 3RA2210-0CA15-2AP0 3RA22100CA152AP0 Verbraucherabzweig Motorleistung bei 400 V 0.06 kW 690 V Nennstrom 0.2 A

Bestell-Nr.:1742197

Lieferung Fr., 6. Nov.

Conrad Electronic

200 mA

0.06 kW

Stück

Min.: 1

Vielfache: 1

CHF 213.95^*

Siemens 3RA2210-0CD15-2AP0 3RA22100CD152AP0 Verbraucherabzweig Motorleistung bei 400 V 0.06 kW 690 V Nennstrom 0.2 A

Bestell-Nr.:1742199

Lieferung Fr., 6. Nov.

Conrad Electronic

200 mA

0.06 kW

Stück

Min.: 1

Vielfache: 1

CHF 291.95^*

Siemens 3RA2210-0CE15-2AP0 3RA22100CE152AP0 Verbraucherabzweig Motorleistung bei 400 V 0.06 kW 690 V Nennstrom 0.2 A

Bestell-Nr.:1742201

Lieferung Fr., 6. Nov.

Conrad Electronic

200 mA

0.06 kW

Stück

Min.: 1

Vielfache: 1

CHF 213.95^*

Siemens 3RA2210-0CH15-2AP0 3RA22100CH152AP0 Verbraucherabzweig Motorleistung bei 400 V 0.06 kW 690 V Nennstrom 0.2 A

Bestell-Nr.:1742203

Lieferung Fr., 6. Nov.

Conrad Electronic

200 mA

0.06 kW

Stück

Min.: 1

Vielfache: 1

CHF 291.95^*

Siemens 3RA2210-0DA15-2AP0 3RA22100DA152AP0 Verbraucherabzweig Motorleistung bei 400 V 0.09 kW 690 V Nennstrom 0.3 A

Bestell-Nr.:1742205

Lieferung Fr., 6. Nov.

Conrad Electronic

300 mA

0.09 kW

Stück

Min.: 1

Vielfache: 1

CHF 213.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1743193 Siemens 3RA2210-0FD15-2AP0 3RA22100FD152AP0 Verbraucherabzweig Motorleistung bei 400 V 0.12 kW 690 V Nennstrom 0.44 A

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1743193 Siemens 3RA2210-0FD15-2AP0 3RA22100FD152AP0 Verbraucherabzweig Motorleistung bei 400 V 0.12 kW 690 V Nennstrom 0.44 A

Beschreibung

Verbraucherabzweig sicherungslos, Reversierbetrieb AC 400 V, Baugröße S00 0,35...0,50 A AC 230 V Schraubanschluss für 60 mm Sammelschienensysteme (erfüllt auch Zuordnungsart 1) Zuordnungsart 2, Iq = 150 kA 1Ö (Schütz) Wendestarter SIRIUS 3RA22 zum Schützen und Starten von Motoren.
Der Wendestarter 3RA22 ist eine geprüfte und werkseitig vormontierte Kombination aus einem Leistungsschalter 3RV2 und zwei Schützen 3RT2, die bereits fertig verdrahtet sowie mechanisch und elektrisch verbunden sind. Sie sind klimafest, weltweit zugelassen (z. B. IEC und UL/CSA) und IE3/IE4 ready.
Die Verbraucherabzweige 3RA2 sind mit AC- und DC-Betätigung in den Baugrößen S00, S0 und S2 mit Einstellbereichen von 0,14 bis 65 A erhältlich. Siewerden in Schraub- und Federzuganschlusstechnik für Montage auf Hutschiene, Schraubbefestigung und Montage auf 60-mm-Sammelschiene angeboten. Darüber hinaus bieten wir über 40.000 weitere geprüfte Kombinationen aus Einzelgeräten zum Schützen, Schalten und Starten verschiedenster Anwendungen bis 630 A an.
Das gesamte Zubehör der Leistungsschalter 3RV2 und Schütze 3RT2 ist einheitlich für alle Baugrößen und kann auch für die Verbraucherabzweige verwendet werden. Das optionale Einspeisesystem SIRIUS 3RV29 (für S00 und S0) reduziert den Verdrahtungsaufwand erheblich.
Die Verbraucherabzweige 3RA22 lösen die bewährte Baureihe 3RA12 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
