Name: Siemens 3RA2110-0HD15-1BB4 3RA21100HD151BB4 Verbraucherabzweig Motorleistung bei 400 V 0.18 kW 690 V Nennstrom 0.6 A
Brand: Siemens
SKU: 1700321
Availability: BackOrder

Produktionsanlage: Elektronische Steuerungseinheit links, mit komplexen Schaltkreisen. Rechts, durch nasses Fenster, Maschinen im Hintergrund.

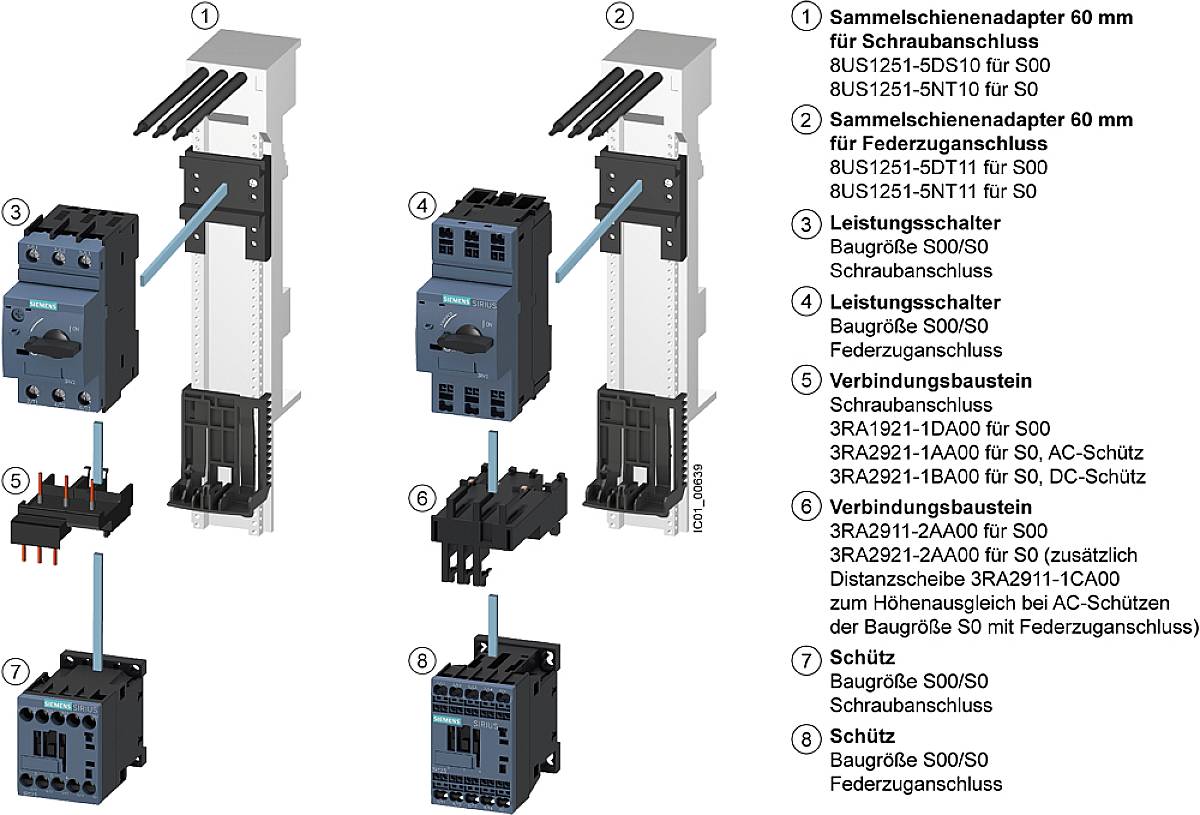

'Zwei Diagramme zeigen Sammelschienenadapter, Leistungsschalter und Schütze mit Beschreibungen der Komponenten für elektrische Installationen.'

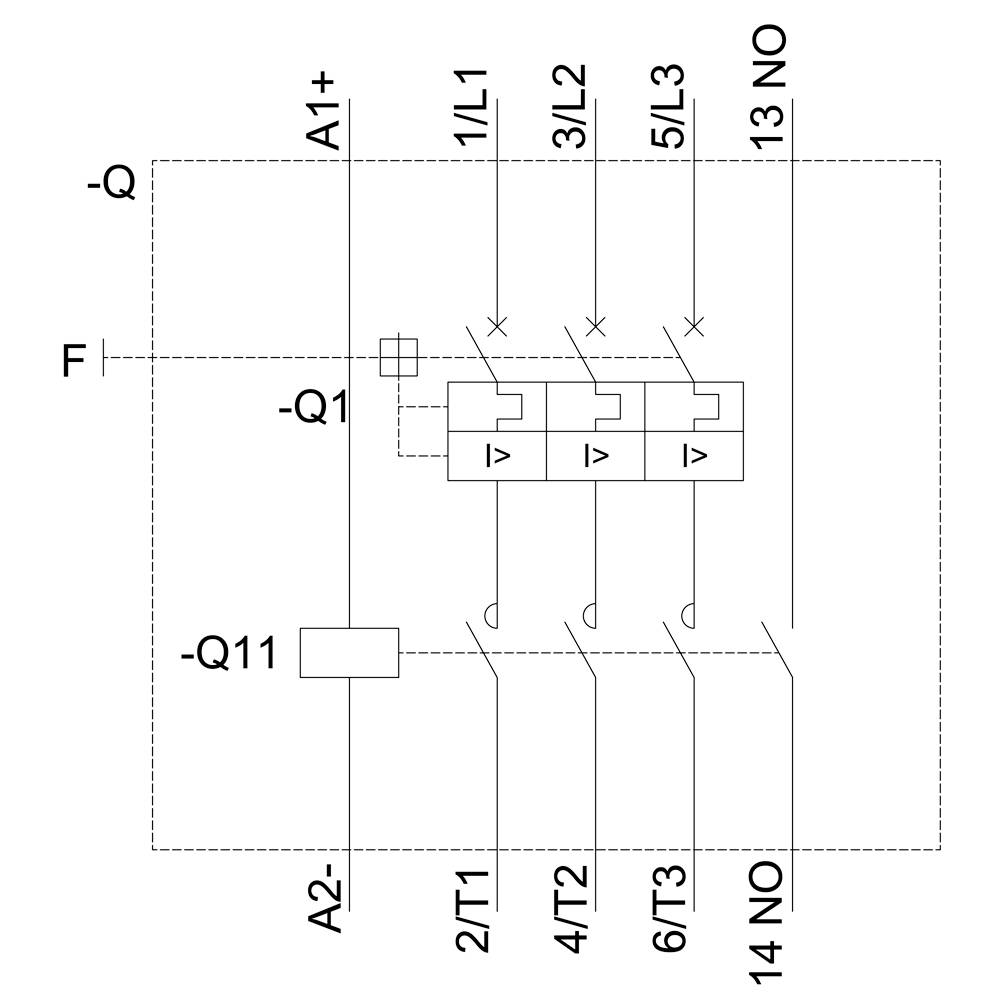

Schaltschema eines elektrischen Schaltkreises mit den Bezeichnungen: A1+, A2-, Q, Q1, Q11, L1, L2, L3, T1, T2, T3, 13 NO, 14 NO.

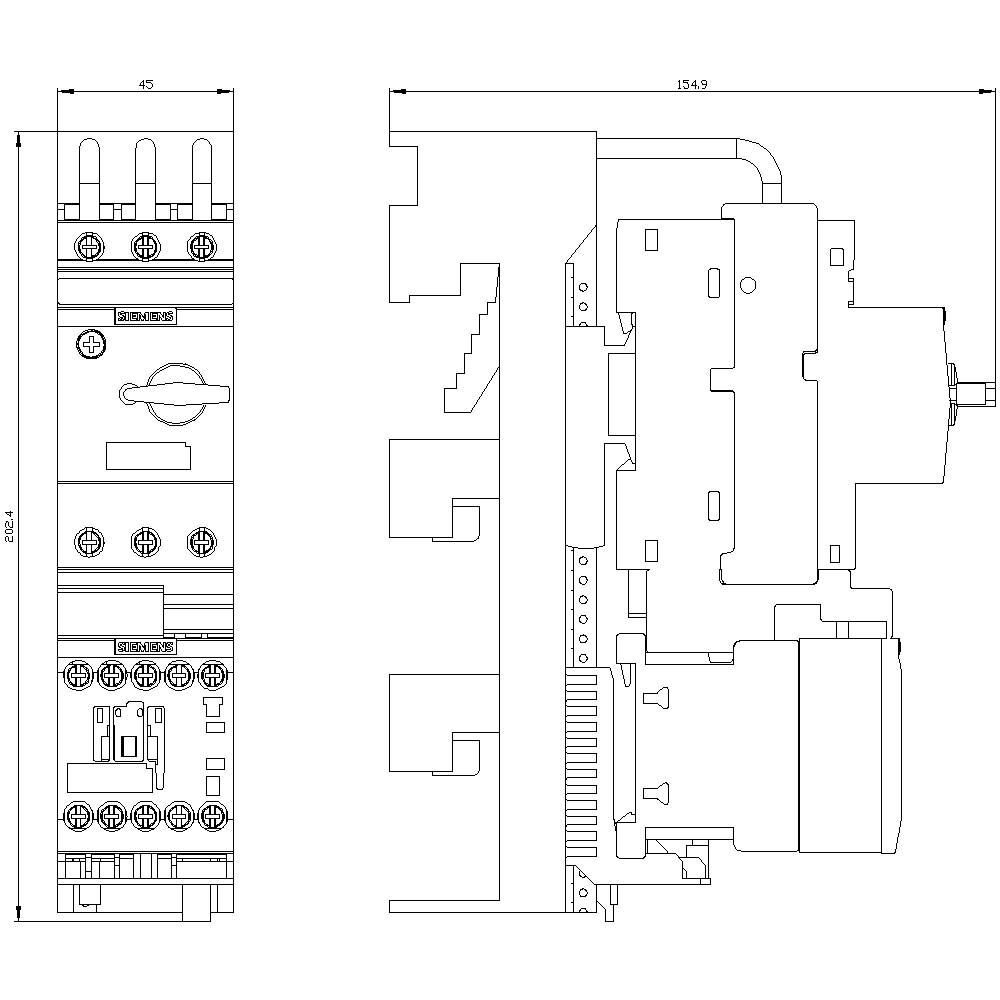

Technische Zeichnung eines elektrischen Schalters mit Front- und Seitenansicht. Details wie Schalterposition und Anschlussmechanismen sind sichtbar.

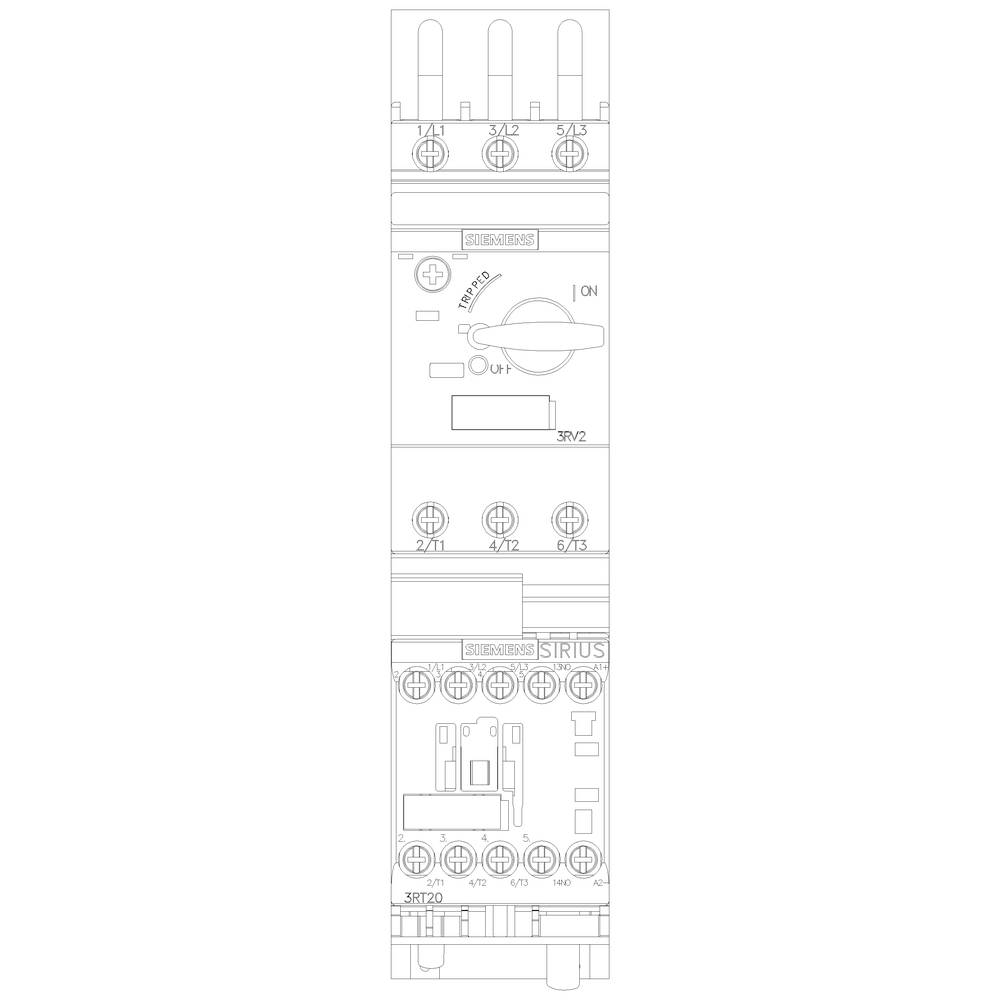

Technische Zeichnung eines Schalters mit mehreren elektrischen Anschlüssen, Beschriftungen und Bedienelementen.

1/6

Abbildung ähnlich

Datenblatt (PDF)

Lieferung Mo., 16. Nov.

Anzahl

Stück

Gesamt (CHF 139.95 / Stück)

CHF 139.95

inkl. MwSt.

nur CHF 15.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Verbraucherabzweig, Direktstarter, S00, 0,55-0,8A, DC 24V, 150kA

sonstige, Mit Kurzschlussauslöser: ja, 0 V, 24 V, DC, 0,18 kW, 0,8 A, 0,55..0,8 A, 65000 A, 30000 A, 150000 A, 60 °C, Temperaturkompensierter Überlastschutz: ja, CLASS 10, Schraubanschluss, Tragschienenmontage möglich: nein, Mit Trafo: nein, 1, Geeignet für NOT-AUS: ja, Klasse 2, Externer Reset möglich: nein, Mit Sicherung: nein, Schutzart (IP): IP20, Unterstützt Protokoll für TCP/IP: nein

Technische Daten

Schutzart: IP20
Ausführung des elektrischen Anschlusses: Schraubanschluss
Baugröße des Verbraucherabzweigs: S00
Betriebsfrequenz: 50/60 Hz

Motor-Spannung: 400 V/AC

Produkt-Art: Verbraucherabzweig

Anschluss-Strom: 0.6 A

Motorleistung bei 400 V: 0.18 kW

Nennspannung: 690 V

Ausführung: Befestigungsart: Zum Aufschnappen auf Sammelschienensystem 60 mm

Herst.-Teilenr.: 3RA21100HD151BB4

Nennstrom: 0.6 A

Nennstrom - gerundet: 600 mA

Typ: 3RA2110-0HD15-1BB4

Motorleistung bei 230 V/ 400 V: 0.18 kW

Abm.: (B x H x T) 45 x 200 x 155 mm

Anschlussleistung: 24 V/DC

Breite: 45 mm

Höhe: 200 mm

Tiefe: 155 mm

Max. Temperatur: +60 °C

Min. Temperatur: -20 °C

: 45

: 203 mm

: 155 mm

: FALSE

: 0.18 kW

: 1

: 0.8 A

: 0

: 0.55-0.8 A

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: 24-24 V

: IP20

: FALSE

: FALSE

: CLASS 10

: TRUE

: FALSE

: Schraubanschluss

: Schraubanschluss

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: DC

: sonstige

: 0.8 A

: 60 °C

: 150000

: 150000

: 65000

: 30000

: sonstige

: Klasse 2

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Nennstrom - gerundet

Motorleistung bei 400 V

Motorleistung bei 230 V/ 400 V

Siemens 3RA2110-0BA15-1BB4 3RA21100BA151BB4 Verbraucherabzweig Motorleistung bei 400 V 0.06 kW 690 V Nennstrom 0.2 A

Bestell-Nr.:1743471

Lieferung Mo., 16. Nov.

Conrad Electronic

200 mA

0.06 kW

Stück

Min.: 1

Vielfache: 1

CHF 101.95^*

Siemens 3RA2110-0BD15-1BB4 3RA21100BD151BB4 Verbraucherabzweig Motorleistung bei 400 V 0.06 kW 690 V Nennstrom 0.2 A

Bestell-Nr.:1732554

Lieferung Mo., 16. Nov.

Conrad Electronic

200 mA

0.06 kW

Stück

Min.: 1

Vielfache: 1

CHF 135.95^*

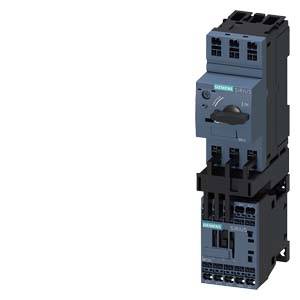

Siemens 3RA2110-0BE15-1BB4 3RA21100BE151BB4 Verbraucherabzweig Motorleistung bei 400 V 0.06 kW 690 V Nennstrom 0.2 A

Bestell-Nr.:1743474

Lieferung Mo., 16. Nov.

Conrad Electronic

200 mA

0.06 kW

Stück

Min.: 1

Vielfache: 1

CHF 101.95^*

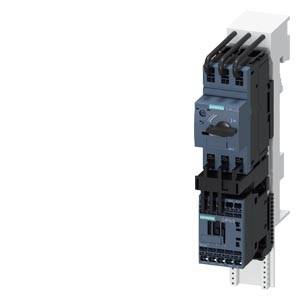

Siemens 3RA2110-0BH15-1BB4 3RA21100BH151BB4 Verbraucherabzweig Motorleistung bei 400 V 0.06 kW 690 V Nennstrom 0.2 A

Bestell-Nr.:1743475

Lieferung Mo., 16. Nov.

Conrad Electronic

200 mA

0.06 kW

Stück

Min.: 1

Vielfache: 1

CHF 139.95^*

Siemens 3RA2110-0CA15-1BB4 3RA21100CA151BB4 Verbraucherabzweig Motorleistung bei 400 V 0.06 kW 690 V Nennstrom 0.2 A

Bestell-Nr.:1699284

Lieferung Mo., 16. Nov.

Conrad Electronic

200 mA

0.06 kW

Stück

Min.: 1

Vielfache: 1

CHF 101.95^*

Siemens 3RA2110-0CD15-1BB4 3RA21100CD151BB4 Verbraucherabzweig Motorleistung bei 400 V 0.06 kW 690 V Nennstrom 0.2 A

Bestell-Nr.:1743477

Lieferung Mo., 16. Nov.

Conrad Electronic

200 mA

0.06 kW

Stück

Min.: 1

Vielfache: 1

CHF 135.95^*

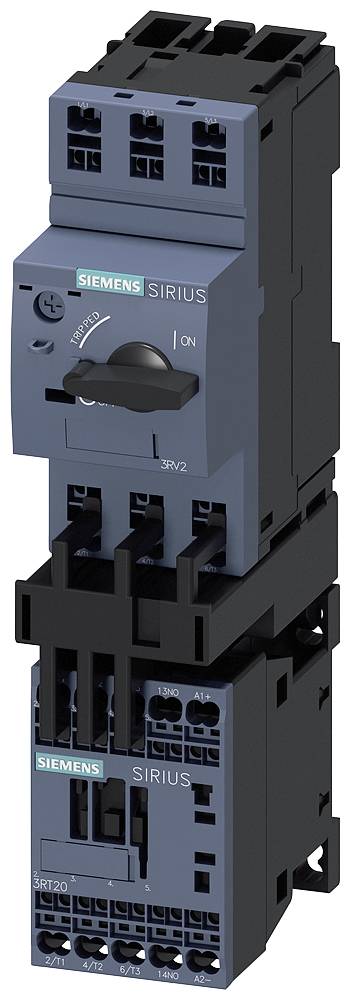

Siemens 3RA2110-0CE15-1BB4 3RA21100CE151BB4 Verbraucherabzweig Motorleistung bei 400 V 0.06 kW 690 V Nennstrom 0.2 A

Bestell-Nr.:1743541

Lieferung Mo., 16. Nov.

Conrad Electronic

200 mA

0.06 kW

Stück

Min.: 1

Vielfache: 1

CHF 101.95^*

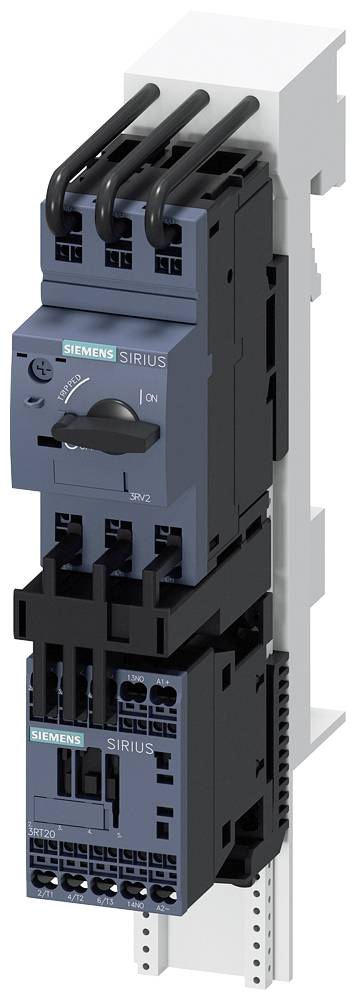

Siemens 3RA2110-0CH15-1BB4 3RA21100CH151BB4 Verbraucherabzweig Motorleistung bei 400 V 0.06 kW 690 V Nennstrom 0.2 A

Bestell-Nr.:1743543

Lieferung Mo., 16. Nov.

Conrad Electronic

200 mA

0.06 kW

Stück

Min.: 1

Vielfache: 1

CHF 139.95^*

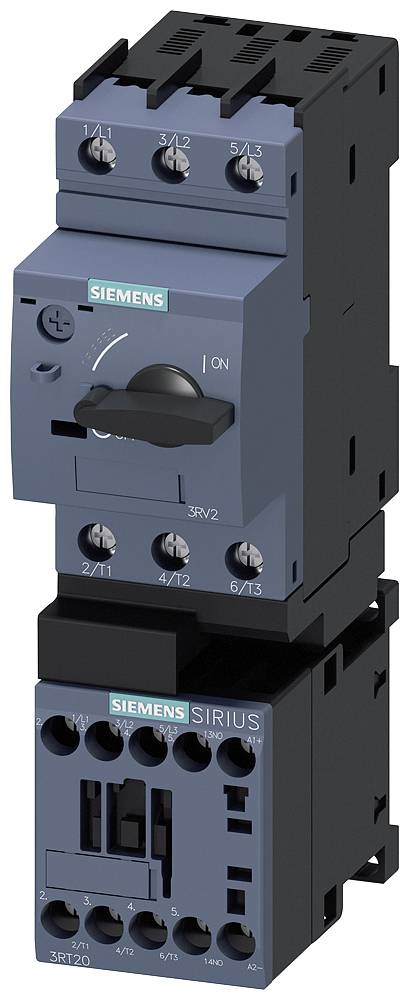

Siemens 3RA2110-0DA15-1BB4 3RA21100DA151BB4 Verbraucherabzweig Motorleistung bei 400 V 0.09 kW 690 V Nennstrom 0.3 A

Bestell-Nr.:1743544

Lieferung Mo., 16. Nov.

Conrad Electronic

300 mA

0.09 kW

Stück

Min.: 1

Vielfache: 1

CHF 101.95^*

Siemens 3RA2110-0DD15-1BB4 3RA21100DD151BB4 Verbraucherabzweig Motorleistung bei 400 V 0.09 kW 690 V Nennstrom 0.3 A

Bestell-Nr.:1745238

Lieferung Mo., 16. Nov.

Conrad Electronic

300 mA

0.09 kW

Stück

Min.: 1

Vielfache: 1

CHF 135.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1700321 Siemens 3RA2110-0HD15-1BB4 3RA21100HD151BB4 Verbraucherabzweig Motorleistung bei 400 V 0.18 kW 690 V Nennstrom 0.6 A

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1700321 Siemens 3RA2110-0HD15-1BB4 3RA21100HD151BB4 Verbraucherabzweig Motorleistung bei 400 V 0.18 kW 690 V Nennstrom 0.6 A

Beschreibung

Verbraucherabzweig sicherungslos, Direktanlauf AC 400 V, Baugröße S00 0,55...0,80 A DC 24 V Schraubanschluss für 60 mm Sammelschienensysteme (erfüllt auch Zuordnungsart 1) Zuordnungsart 2, Iq = 150 kA 1S (Schütz) Direktstarter SIRIUS 3RA21 zum Schützen und Starten von Motoren.
Der Direktstarter 3RA21 ist eine geprüfte und werkseitig vormontierte Kombination aus einem Leistungsschalter 3RV2 und einem Schütz 3RT2, die bereits fertig verdrahtet sowie mechanisch und elektrisch verbunden sind. Sie sind klimafest, weltweit zugelassen (z. B. IEC und UL/CSA) und IE3/IE4 ready.
Die Verbraucherabzweige 3RA2 sind mit AC- und DC-Betätigung in den Baugrößen S00, S0 und S2 mit Einstellbereichen von 0,14 bis 65 A erhältlich. Sie werden in Schraub- und Federzuganschlusstechnik für Montage auf Hutschiene, Schraubbefestigung und Montage auf 60-mm-Sammelschiene angeboten. Darüber hinaus bieten wir über 40.000 weitere geprüfte Kombinationen aus Einzelgeräten zum Schützen, Schalten und Starten verschiedenster Anwendungen bis 630 A an.
Das gesamte Zubehör der Leistungsschalter 3RV2 und Schütze 3RT2 ist einheitlich für alle Baugrößen und kann auch für die Verbraucherabzweige verwendet werden. Das optionale Einspeisesystem SIRIUS 3RV29 (für S00 und S0) reduziert den Verdrahtungsaufwand erheblich.
Die Verbraucherabzweige 3RA21 lösen die bewährte Baureihe 3RA11 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
