Siemens 3NW70244 3NW7024-4 Zylindersicherungshalter mit Kennmelder Passend für (Sicherungen) Photovoltaik-Sicherung 25 A

Ein zweipoliger SIEMENS-Leistungsschalter, 25A, 1000V, in grauem Gehäuse. Verwendet zur Trennung oder zum Schutz elektrischer Stromkreise.

Abbildung ähnlich

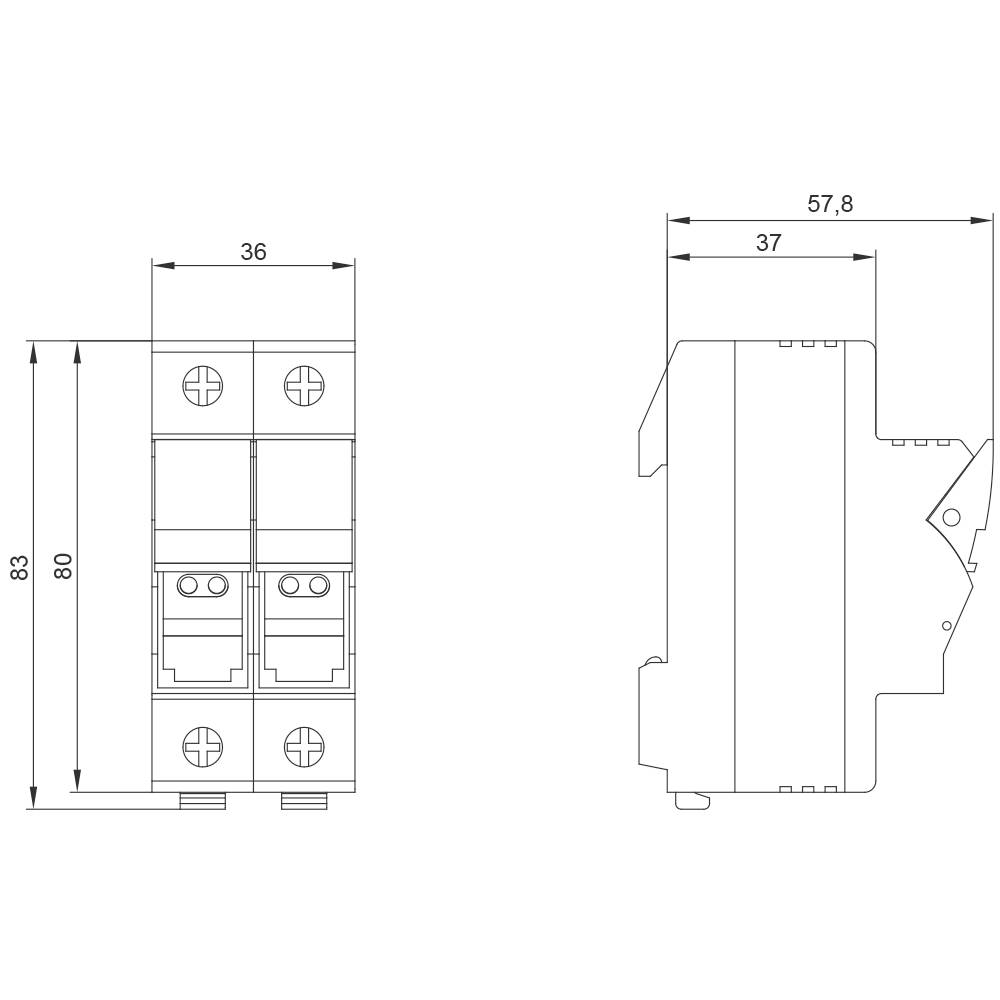

Technische Zeichnung eines elektrischen Schalters mit Maßen: Höhe 83 mm, Breite 36 mm, Tiefe 57,8 mm. Zeigt Vorder- und Seitenansicht.

1/2

Abbildung ähnlich

Produkt-Art

Zylindersicherungshalter

Nennspannung

1000 V/DC

Nennstrom - gerundet

25 A

Montageart

Hutschiene

Passend für

Photovoltaik-Sicherung

Datenblatt (PDF)

Lieferung Mo., 2. Nov.

Anzahl (Packungsgröße 6 St.)

Set(s)

Gesamt (CHF 31.45 / Stück)

CHF 188.67

zzgl. MwSt.

Kostenfreier Versand

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Polzahl: 2
Baugröße des Sicherungseinsatzes: 10x38 mm
Einbautiefe: 65 mm
Anzahl der Breiten-Teilungseinheiten: 2

Produkt-Art: Zylindersicherungshalter

Besonderheiten: mit Kennmelder

Nennspannung: 1000 V/DC

Nennstrom: 25 A

Nennstrom - gerundet: 25 A

Montageart: Hutschiene

: IP20

Passend für: Photovoltaik-Sicherung

Ausführung: LED Signalmelder, für Photovoltaik-Anwendung

Gewicht: 123 g

Länge: 65 mm

Breite: 36 mm

Höhe: 85 mm

Durchmesser: 10 mm

Maßangaben: 65 mm

Inhalt: 6 St.

Abm.: (Ø x H) 10 mm x 85 mm

RoHS-konform: Ja

Typ: 3NW7024-4

: 1000 V

: DIN-Schiene

: FALSE

: 65 mm

: 2

: 2

: IP20

: FALSE

: TRUE

: 10x38 mm

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Nennstrom - gerundet

Produkt-Art

Nennspannung

Montageart

Siemens 3NW70244 3NW7024-4 Zylindersicherungshalter mit Kennmelder Passend für (Sicherungen) Photovoltaik-Sicherung 25 A 1000 V/DC 6 St.

Bestell-Nr.:1745075

Dieser Artikel

25 A

Zylindersicherungshalter

1000 V/DC

Hutschiene

Siemens 3NW7222 3NW7222 Zylindersicherungshalter mit Kennmelder 100 A 690 V/AC 1 St. Piece

Bestell-Nr.:1701477

100 A

Zylindersicherungshalter

690 V/AC

Hutschiene

Siemens 3NW7122 3NW7122 Zylindersicherungshalter mit Kennmelder 50 A 690 V/AC 1 St. Piece

Bestell-Nr.:1707014

50 A

Zylindersicherungshalter

690 V/AC

Hutschiene

Siemens 3NW70144 3NW7014-4 Zylindersicherungshalter mit Statusanzeige Passend für (Sicherungen) Photovoltaik-Sicherung 30 A 1000 V/DC 12 St. Piece

Bestell-Nr.:1728314

30 A

Zylindersicherungshalter

1000 V/DC

Hutschiene

Siemens 3NW70234 3NW7023-4 Zylindersicherungshalter Passend für (Sicherungen) Photovoltaik-Sicherung 30 A 1000 V/DC 6 St.

Bestell-Nr.:1736158

30 A

Zylindersicherungshalter

1000 V/DC

Hutschiene

Siemens 3NW70331 3NW7033-1 Sicherungshalter mit Statusanzeige Passend für (Sicherungen) Feinsicherung 10.3 x 38 mm 32 A 690 V/AC 1 St.

Bestell-Nr.:1736160

32 A

Sicherungshalter

690 V/AC

Hutschiene

Siemens 3NW70341 3NW7034-1 Sicherungshalter mit Statusanzeige Passend für (Sicherungen) Feinsicherung 10.3 x 38 mm 32 A 690 V/AC 1 St.

Bestell-Nr.:1736193

32 A

Sicherungshalter

690 V/AC

Hutschiene

Siemens 3NW7111 3NW7111 Zylindersicherungshalter mit Statusanzeige 50 A 690 V/AC 1 St.

Bestell-Nr.:1736196

50 A

Zylindersicherungshalter

690 V/AC

Hutschiene

Siemens 3NW7112 3NW7112 Zylindersicherungshalter mit Statusanzeige 50 A 690 V/AC 1 St. Piece

Bestell-Nr.:1736197

50 A

Zylindersicherungshalter

690 V/AC

Hutschiene

Siemens 3NW7121 3NW7121 Zylindersicherungshalter mit Statusanzeige 50 A 690 V/AC 1 St.

Bestell-Nr.:1736198

50 A

Zylindersicherungshalter

690 V/AC

Hutschiene

Dokumente & Downloads

Datenblatt

Datenblatt 1745075 Siemens 3NW70244 3NW7024-4 Zylindersicherungshalter mit Kennmelder Passend für (Sicherungen) Photovoltaik-Sicherung 25 A

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1745075 Siemens 3NW70244 3NW7024-4 Zylindersicherungshalter mit Kennmelder Passend für (Sicherungen) Photovoltaik-Sicherung 25 A

Beschreibung

ZYLINDERSICHERUNGSHALTER 10X38 1000V 25A 2-POLIG MIT LED-SIGNALMELDER F R PHOTOVOLTAIK-ANWENDUNG Sicherungen für die hohen Anforderungen in Photovoltaik Applikationen. Siemens Photovoltaik-Sicherungen sind speziell für den Schutz von PV-Modulen ausgelegt und stellen eine hohe Anlagenverfügbarkeit über die gesamte Lebensdauer der PV-Anlage sicher. Die Sicherungen verfügen dabei über eine hohe DC-Bemessungsspannung und überstehen schadlos höchste Temperaturschwankungen. Alle Siemens Photovoltaik-Sicherungssysteme entsprechen somit der Norm IEC 60269-6. Die Photovoltaik-Sicherungen zeichnen sich vor allem aus durch: 1. Einen zuverlässigen Schutz der Module und der Modulanschlussleitungen im Fall von Rückströmen. 2. Die Erfüllung der UL-Norm UL 2579 (bei IEC-Zylindersicherungen). 3. Eine sichere Abschaltung bei Fehlerströmen und damit der Reduzierung der Brandgefahr durch DC-Lichtbögen. 4. Eine sichere Trennung bei geöffnetem Sicherungshalter / Sicherungsunterteil. 5. Hohe Lebensdauer trotz häufiger und stark wechselnder Lastströme.
