Siemens 3NW70144 3NW7014-4 Zylindersicherungshalter mit Statusanzeige Passend für (Sicherungen) Photovoltaik-Sicherung 3

Ein grauer Siemens-Sicherungshalter mit der Aufschrift '3NW7 014-4, 25A, 1000V, 1P', geeignet für elektrische Installationen.

Abbildung ähnlich

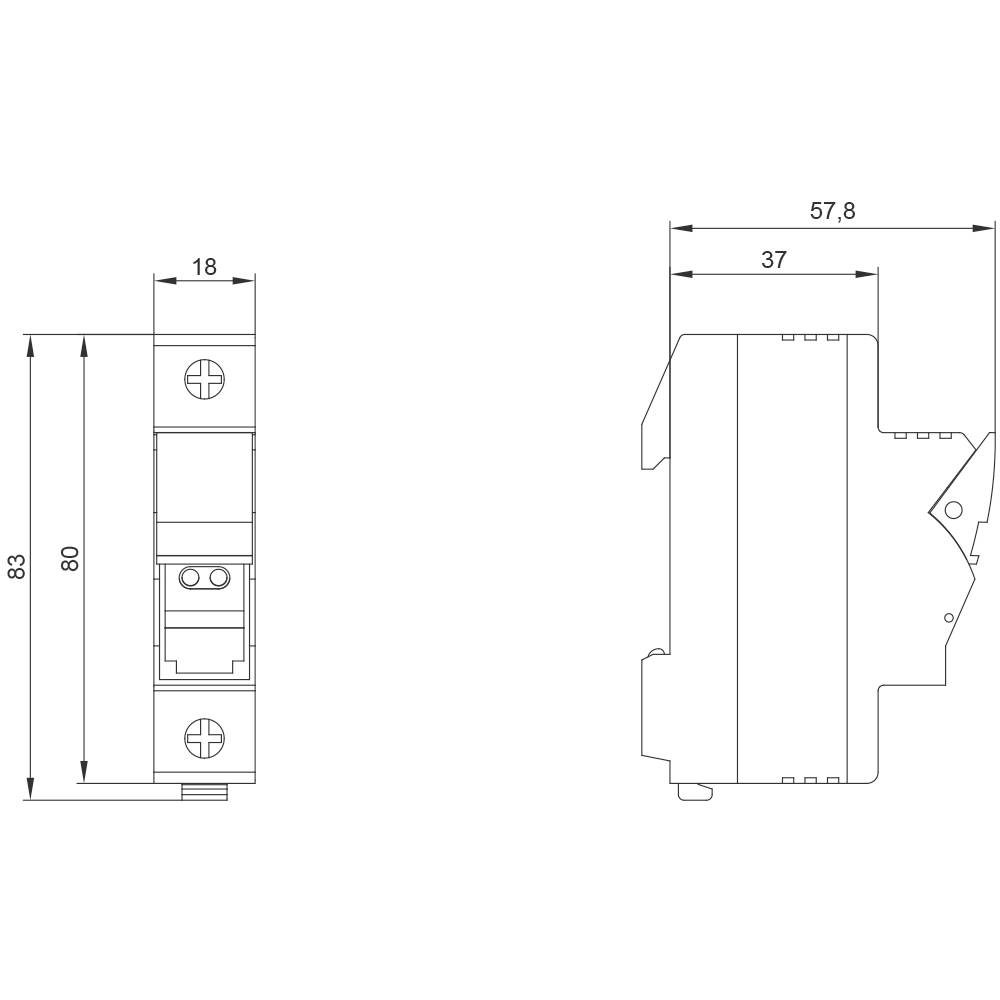

Technische Zeichnung einer elektrischen Komponente mit Abmessungen. Vorderansicht zeigt Höhe 83 mm, Breite 18 mm und Tiefe 57,8 mm.

1/2

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Zylindersicherungshalter

Nennspannung

1000 V/DC

Nennstrom - gerundet

30 A

Montageart

Hutschiene

Datenblatt (PDF)

Lieferung Mo., 2. Nov.

Anzahl (Packungsgröße 12 St.)

Set(s)

Gesamt (CHF 16.19 / Stück)

CHF 194.22

zzgl. MwSt.

Kostenfreier Versand

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Polzahl: 1
Baugröße des Sicherungseinsatzes: 10x38 mm
Einbautiefe: 65 mm
Anzahl der Breiten-Teilungseinheiten: 1

Verpackungsart: Piece

Produkt-Art: Zylindersicherungshalter

Besonderheiten: mit Statusanzeige

Nennspannung: 1000 V/DC

Nennstrom: 30 A

Nennstrom - gerundet: 30 A

Montageart: Hutschiene

: IP20

Passend für: Photovoltaik-Sicherung

Anzahl Sicherungen: 1

Ausführung: LED Signalmelder, für Photovoltaik-Anwendung

Gewicht: 62 g

Länge: 65 mm

Breite: 18 mm

Höhe: 85 mm

Maßangaben: 10x38 mm mm

Inhalt: 12 St.

Abm.: (L x B x H) 65 x 18 x 85 mm

RoHS-konform: Ja

Typ: 3NW7014-4

: 1000 V

: DIN-Schiene

: FALSE

: 65 mm

: 1

: 1

: IP20

: FALSE

: TRUE

: 10x38 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1728314 Siemens 3NW70144 3NW7014-4 Zylindersicherungshalter mit Statusanzeige Passend für (Sicherungen) Photovoltaik-Sicherung 3

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1728314 Siemens 3NW70144 3NW7014-4 Zylindersicherungshalter mit Statusanzeige Passend für (Sicherungen) Photovoltaik-Sicherung 3

Beschreibung

ZYLINDERSICHERUNGSHALTER 10X38 1000V 25A 1-POLIG MIT LED-SIGNALMELDER F R PHOTOVOLTAIK-ANWENDUNG Sicherungen für die hohen Anforderungen in Photovoltaik Applikationen. Siemens Photovoltaik-Sicherungen sind speziell für den Schutz von PV-Modulen ausgelegt und stellen eine hohe Anlagenverfügbarkeit über die gesamte Lebensdauer der PV-Anlage sicher. Die Sicherungen verfügen dabei über eine hohe DC-Bemessungsspannung und überstehen schadlos höchste Temperaturschwankungen. Alle Siemens Photovoltaik-Sicherungssysteme entsprechen somit der Norm IEC 60269-6. Die Photovoltaik-Sicherungen zeichnen sich vor allem aus durch: 1. Einen zuverlässigen Schutz der Module und der Modulanschlussleitungen im Fall von Rückströmen. 2. Die Erfüllung der UL-Norm UL 2579 (bei IEC-Zylindersicherungen). 3. Eine sichere Abschaltung bei Fehlerströmen und damit der Reduzierung der Brandgefahr durch DC-Lichtbögen. 4. Eine sichere Trennung bei geöffnetem Sicherungshalter / Sicherungsunterteil. 5. Hohe Lebensdauer trotz häufiger und stark wechselnder Lastströme.
