Siemens 3NP11631DA23 Sicherungslasttrennschalter 3phasig Passend für (Sicherungen) Hochleistungssicherung 3polig 630 A 6

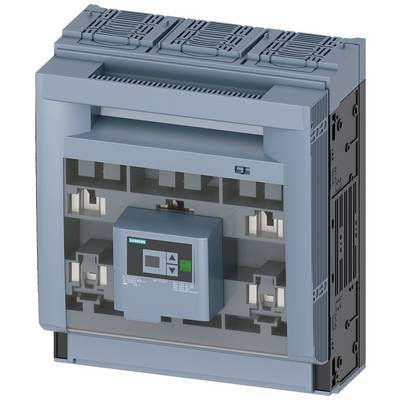

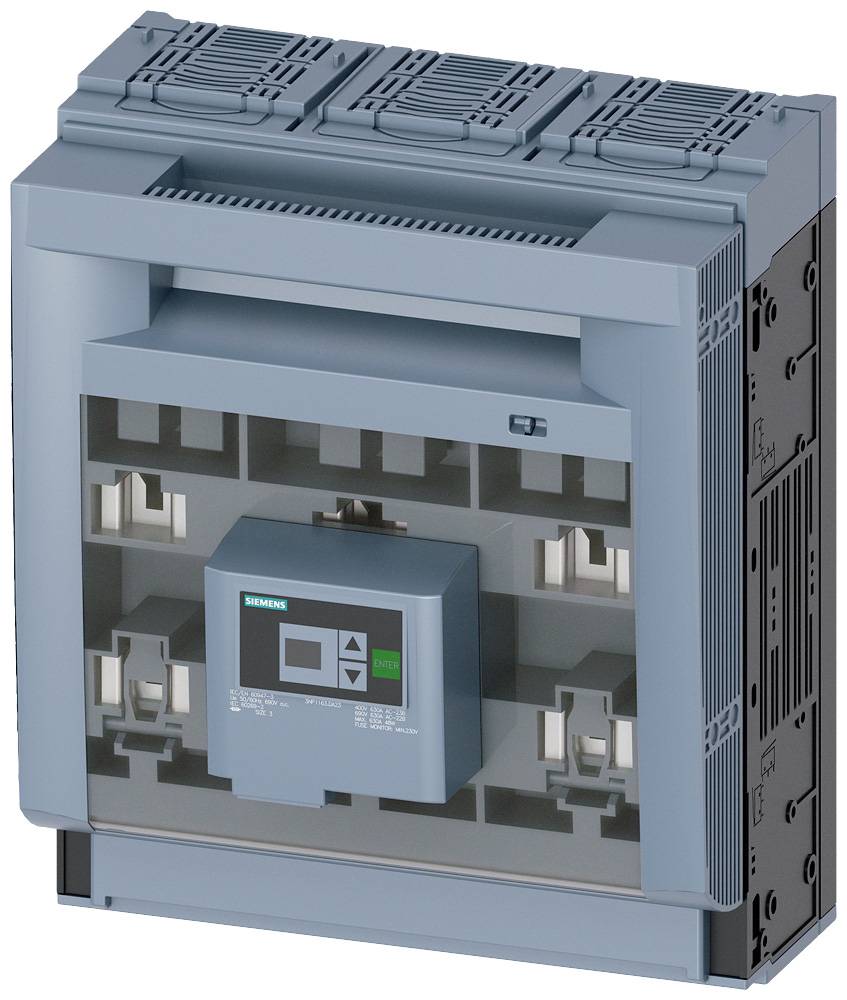

'Industrieller Leistungsschalter, blau-schwarz, mit zentralem Display und Knöpfen, geeignet für elektrische Schalttafeln.'

Abbildung ähnlich

Schaltplan eines EFM20-Moduls mit nummerierten Anschlüssen und Schaltkreisen. Hauptkomponenten markiert.

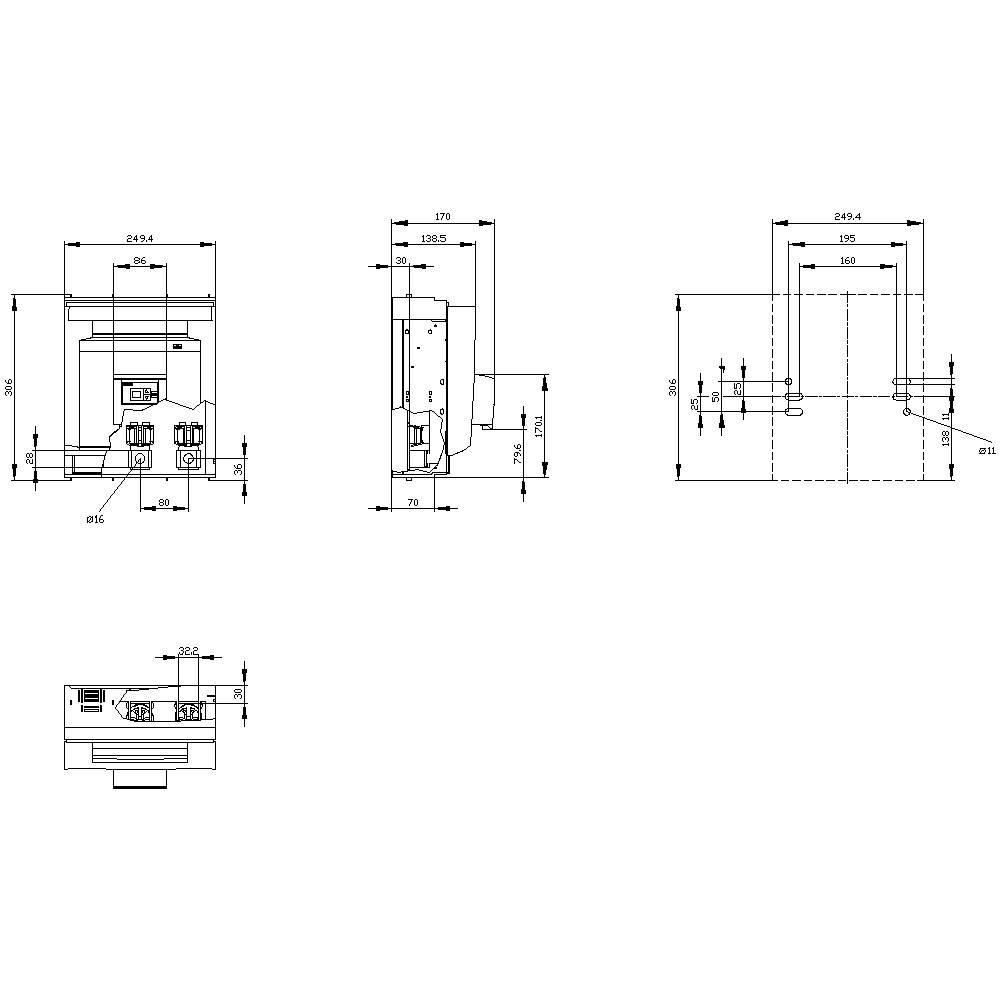

Technische Zeichnung eines Geräts mit Maßen und Ansichten von vorne, von der Seite und von oben. Maße in mm, detaillierte Komponenten.

1/3

Abbildung ähnlich

Produkt-Art

Sicherungslasttrennschalter

Polzahl

Nennstrom - gerundet

630 A

Ausführung

Abdeckebene 70 mm

RoHS-konform

Datenblatt (PDF)

Lieferung Mo., 5. Okt.

Anzahl

Stück

Gesamt (CHF 545.74 / Stück)

CHF 545.74

zzgl. gesetzl. MwSt.

Kostenfreier Versand

nur CHF 55.71

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Schutzart: IP20, IP30, IP40
Stoßspannungsfestigkeit: 8 kV
Umgebungstemperatur: -25 °C - +55 °C
Isolationsspannung: 1000 V
mechanische Lebensdauer: 1000
Befestigungsart: Montageplatte
Ausführung des elektrischen Anschlusses: Rahmenklemme
Verlustleistung: 234 W

Ausführung: Abdeckebene 70 mm

Produkt-Art: Sicherungslasttrennschalter

Polzahl: 3

RoHS-konform: Ja

Abm.: (B x H x T) 249.4 x 306 x 169.7 mm

Inhalt: 1 St.

Nennstrom: 630 A

Nennstrom - gerundet: 630 A

Ausführung: 3phasig

Nennspannung: 690 V/AC

Passend für: Hochleistungssicherung

Breite: 249.4 mm

Höhe: 306 mm

Tiefe: 169.7 mm

: sonstige

: 630 A

: 3

: 50 kA

: IP40

: NH2, NH3

: FALSE

: Rahmenklemme

: FALSE

: Deckelgriff

: FALSE

: TRUE

: TRUE

: FALSE

: FALSE

: 690 V

: TRUE

: FALSE

: vorne

Dokumente & Downloads

Datenblatt

Datenblatt 1742716 Siemens 3NP11631DA23 Sicherungslasttrennschalter 3phasig Passend für (Sicherungen) Hochleistungssicherung 3polig 630 A 6

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1742716 Siemens 3NP11631DA23 Sicherungslasttrennschalter 3phasig Passend für (Sicherungen) Hochleistungssicherung 3polig 630 A 6

Beschreibung

SENTRON, Sicherungslasttrennschalter 3NP1, 3-polig, NH3, 630 A, für Aufbau und Einbau auf Montageplatte, Rahmenklemme, Sicherungsüberwachung: elektronisch EFM20, Abdeckebene 70mm Sicherungslasttrennschalter 3NP bis 630 A mit verbessertem Personen- und Anlagenschutz und komfortabler Anschlusstechnik. Die Sicherungslasttrennschalter bewahren Anlagen in Industrie oder Infrastruktur vor Überlast und Kurzschluss und sind für den branchenübergreifenden Einsatz geeignet. Der standardmäßig enthaltene Umgreif- und Berührungsschutz der neuen Sentron-Reihe 3NP1 verhindert dass der Anwender bei der Montage von Sammelschienensystemen stromführende Teile berührt, selbst bei rückseitigem Zugriff.Zusätzlich kann der Anwender kann durch die großen Sichtfenster leicht die eingesetzten Sicherungen erkennen. Die Siemens Sicherungslasttrennschalter 3NP zeichnen sich vor allem aus durch: 1. Höchst flexibel durch modularen Aufbau und durchgängiges Zubehör. 2. Geeignet für Bodenbefestigung, Hutschiene, und Siemens Sammelschienensystem 8US 3. Elektronische Sicherungsüberwachungsfunktion inkl. Netzüberwachung. 4. Fünf Baugrößen von 100 A bis 630 A bis Schutzart IP40. 5. Schneller und sicherer Umbau für Kabelabgang oben / unten. 6. Flexible Schaltzeitpunkte des Hilfsschalters möglich (gleichzeitig oder voreilend). 7. Möglichkeit zum Abschließen und Plombieren.
