Siemens 3NP11611DA10 Sicherungslasttrennschalter Sicherungsgröße = 3 630 A 240 V/AC, 120 V/DC 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sicherungslasttrennschalter
Sicherungsgröße
3
Polzahl
1
Nennstrom - gerundet
630 A
Ausführung
Abdeckebene 70 mm
Datenblatt (PDF)
Anzahl
Gesamt (CHF 142.41 / Stück)
CHF 142.41
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Ausführung des elektrischen Anschlusses / für Hauptstromkreis: Schienenanschluss
- Art der Anschlusstechnik: Flachanschluss
- Ausführung des Betätigungselements: Deckelgriff
- Anzugsdrehmoment / bei Schraubanschluss / minimal: 10 Nm
- Anzugsdrehmoment / bei Schraubanschluss / maximal: 12 Nm
- Bauart des Geräts: für Aufbau und Einbau auf Montageplatte
- Baugröße der Trennlasche: 3 und 2
- Befestigungsart: Bodenbefestigung
- Eignung zur Verwendung / Lasttrennschalter: ja
- Eignung zur Verwendung / Sicherheitsschalter: ja
- Eignung zur Verwendung / Wartungs-/Reparaturschalter: ja
- Einbaulage: horizontal/vertikal
- Mechanische Lebensdauer (Schaltspiele) / typisch: 1000
- Position / des Betätigungselements: vorne
- Produktausstattung / Verriegelung: ja
- Produkteigenschaft / plombierbar: ja
- Produkterweiterung / Hilfsschalter: ja
- Produkterweiterung / optional / Abschließbarkeit: ja
- Produkterweiterung / optional / Sicherungsüberwachung: ja
- Schutzart IP: IP40
- Schutzart IP / bei geschlossenem Schalter / mit Blende oder Kabelschuhabdeckung: IP40
- Schutzart IP / bei geschlossenem Schalter / ohne Blende oder Kabelschuhabdeckung: IP30
- Schutzart IP / offen: IP20
- Stoßspannungsfestigkeit: 8 kV
- Umgebungstemperatur / während Betrieb / minimal: -25 °C
- Umgebungstemperatur / während Betrieb / maximal: 55 °C
- Verlustleistung / maximal: 78 W
- Verschmutzungsgrad: 3
- Isolationsspannung: 690 V
- Anschließbarer Leiterquerschnitt / für Hauptkontakte / mehrdrähtig / minimal: 120 mm²
- Anschließbarer Leiterquerschnitt / für Hauptkontakte / mehrdrähtig / maximal: 300 mm²
- Anschließbarer Leiterquerschnitt / für Hauptkontakte / eindrähtig oder mehrdrähtig / minimal: 120 mm²
- Anschließbarer Leiterquerschnitt / für Hauptkontakte / eindrähtig oder mehrdrähtig / maximal: 300 mm²
- Art der anschließbaren Leiterquerschnitte / der lamellierten Leiter / maximal: 40 x 18 mm
- Ausführung
Abdeckebene 70 mm
- Produkt-Art
Sicherungslasttrennschalter
- Sicherungsgröße
3
- Polzahl
1
- RoHS-konform
Ja

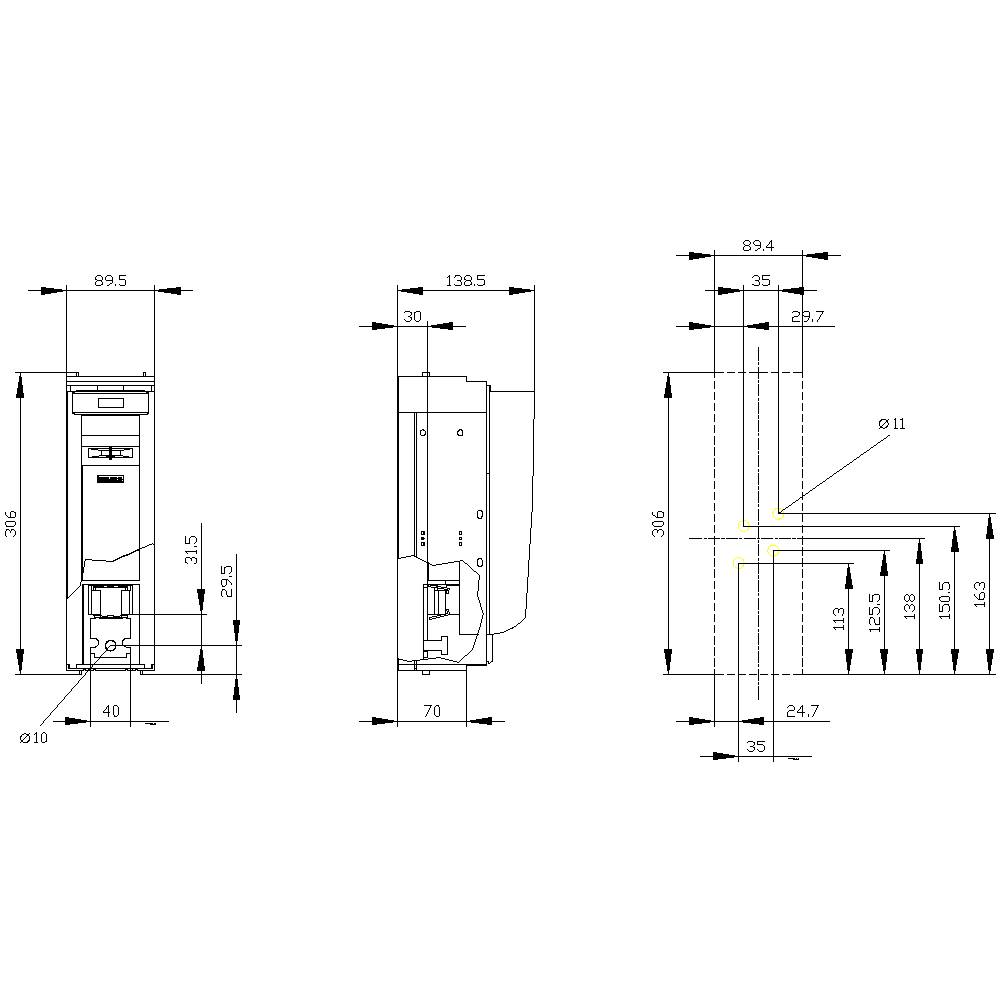

- Abm.
(B x H x T) 89.4 x 306 x 138.5 mm
- Inhalt
1 St.
- Nennstrom
630 A
- Nennstrom - gerundet
630 A
- Nennspannung
240 V/AC
120 V/DC
- Breite
89.4 mm
- Höhe
306 mm
- Tiefe
138.5 mm
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2864093 Siemens 3NP11611DA10 Sicherungslasttrennschalter Sicherungsgröße = 3 630 A 240 V/AC, 120 V/DC 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2864093 Siemens 3NP11611DA10 Sicherungslasttrennschalter Sicherungsgröße = 3 630 A 240 V/AC, 120 V/DC 1 St.
Beschreibung
SENTRON, Sicherungslasttrennschalter 3NP1, 1-polig, NH3, 630 A, für Aufbau und Einbau auf Montageplatte, Flachanschluss, Abdeckebene 70mm
Lieferumfang
- Geliefert wird: Siemens Dig.Industr. SENTRON, Si-Lasttrennsch. 1-polig, NH3, 630 A 3NP11611DA10, Verpackungseinheit: 1 Stk., EAN: 4001869566900
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
