Siemens 3NP11531BC14 Sicherungslasttrennschalter Sicherungsgröße = 2 400 A 690 V/AC 1 St.

Industrieschaltgerät in grauem Gehäuse mit sichtbarer Frontbeschriftung 'ACTUAL' und 'FAULT'.

Abbildung ähnlich

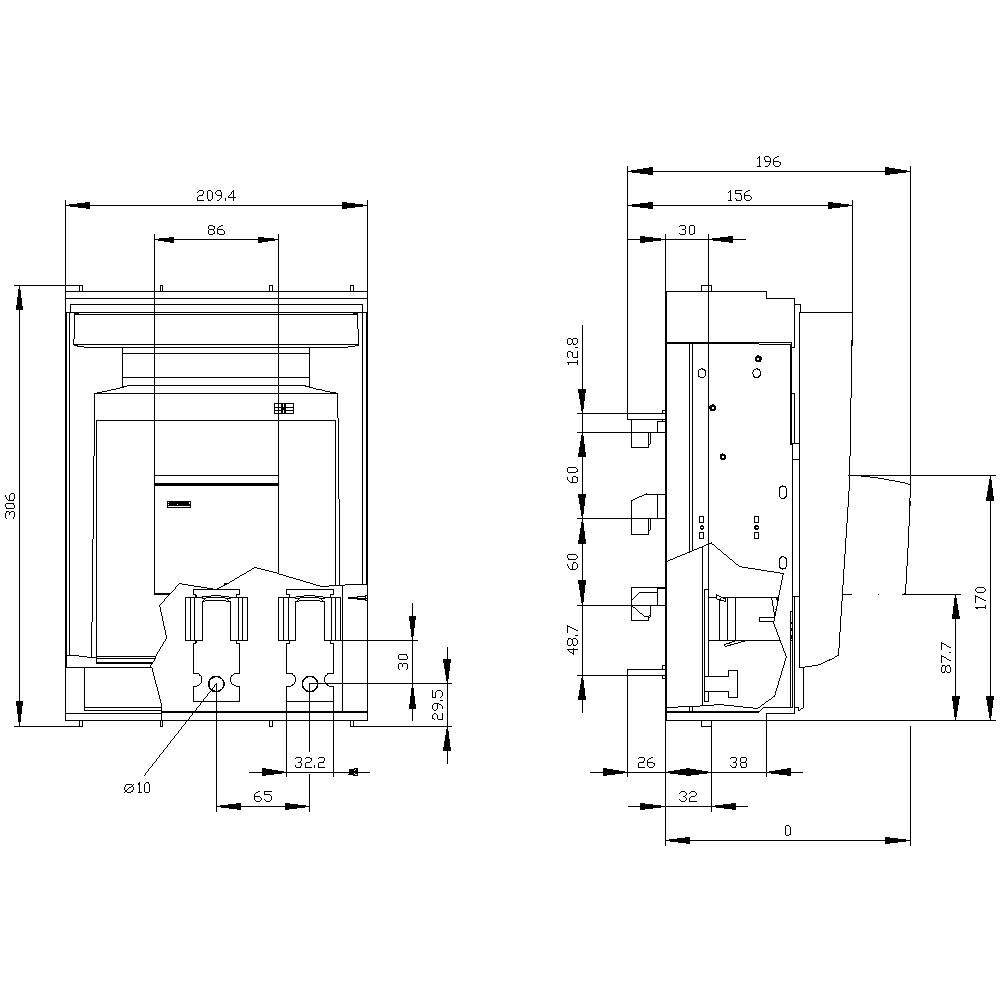

Technische Zeichnung einer Maschine mit Maßen in Millimetern. Hauptsächlich Vorder- und Seitenansichten mit detaillierten Abmessungen.

1/2

Abbildung ähnlich

Produkt-Art

Sicherungslasttrennschalter

Sicherungsgröße

Polzahl

Nennstrom - gerundet

400 A

Ausführung

Abdeckebene 32/70 mm

Datenblatt (PDF)

Lieferung Mo., 2. Nov.

Anzahl

Set(s)

Gesamt (CHF 368.13 / Stück)

CHF 368.13

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Ausführung des elektrischen Anschlusses / für Hauptstromkreis: Schienenanschluss
Art der Anschlusstechnik: Flachanschluss
Ausführung des Betätigungselements: Deckelgriff
Ausführung der Sicherungsüberwachung: elektronisch EFM15
Ausführung der Sammelschiene: Sammelschienendicke 5 oder 10 mm
Anzugsdrehmoment / bei Schraubanschluss / minimal: 10 Nm
Anzugsdrehmoment / bei Schraubanschluss / maximal: 12 Nm
Bauart des Geräts: für Sammelschienensystem 8US 60mm
Baugröße der Trennlasche: 2 und 1
Befestigungsart: Sammelschiene
Eignung zur Verwendung / Lasttrennschalter: ja
Eignung zur Verwendung / Sicherheitsschalter: ja
Eignung zur Verwendung / Wartungs-/Reparaturschalter: ja
Einbaulage: horizontal/vertikal
Mechanische Lebensdauer (Schaltspiele) / typisch: 1000
Position / des Betätigungselements: vorne
Produktausstattung / Verriegelung: ja
Produktbestandteil / Ausgelöstmelder: ja
Produkteigenschaft / plombierbar: ja
Produktfunktion / Sicherungsüberwachung: ja
Produkterweiterung / Hilfsschalter: ja
Produkterweiterung / optional / Abschließbarkeit: ja
Produkterweiterung / optional / Überspannungsschutzüberwachung: ja
Schutzart IP: IP40
Schutzart IP / bei geschlossenem Schalter / mit Blende oder Kabelschuhabdeckung: IP40
Schutzart IP / bei geschlossenem Schalter / ohne Blende oder Kabelschuhabdeckung: IP30
Schutzart IP / offen: IP20
Stoßspannungsfestigkeit: 8 kV
Umgebungstemperatur / während Betrieb / minimal: -25 °C
Umgebungstemperatur / während Betrieb / maximal: 55 °C
Verlustleistung / maximal: 144 W
Verschmutzungsgrad: 2
Isolationsspannung: 690 V
Schienenmittenabstand: 60 mm
Breite der Stromsammelschiene / minimal: 12 mm
Breite der Stromsammelschiene / maximal: 30 mm
Anschließbarer Leiterquerschnitt / für Hauptkontakte / mehrdrähtig / minimal: 25 mm²
Anschließbarer Leiterquerschnitt / für Hauptkontakte / mehrdrähtig / maximal: 240 mm²
Anschließbarer Leiterquerschnitt / für Hauptkontakte / eindrähtig oder mehrdrähtig / minimal: 25 mm²
Anschließbarer Leiterquerschnitt / für Hauptkontakte / eindrähtig oder mehrdrähtig / maximal: 240 mm²
Art der anschließbaren Leiterquerschnitte / der lamellierten Leiter / maximal: 34 x 18 mm

Ausführung: Abdeckebene 32/70 mm

Produkt-Art: Sicherungslasttrennschalter

Sicherungsgröße: 2

Polzahl: 3

RoHS-konform: Ja

Abm.: (B x H x T) 209.4 x 306 x 187.6 mm

Inhalt: 1 St.

Nennstrom: 400 A

Nennstrom - gerundet: 400 A

Nennspannung: 690 V/AC

Breite: 209.4 mm

Höhe: 306 mm

Tiefe: 187.6 mm

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2864085 Siemens 3NP11531BC14 Sicherungslasttrennschalter Sicherungsgröße = 2 400 A 690 V/AC 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2864085 Siemens 3NP11531BC14 Sicherungslasttrennschalter Sicherungsgröße = 2 400 A 690 V/AC 1 St.

Beschreibung

SENTRON, Sicherungslasttrennschalter 3NP1, 3-polig, NH2, 400 A, für Sammelschienensystem 8US 60mm, Flachanschluss, Sicherungsüberwachung, elektronisch EFM15, Abdeckebene 32/70mm
