Siemens 3NP11511DA14 Sicherungslasttrennschalter Sicherungsgröße = 2 400 A 240 V/AC, 120 V/DC 1 St.

Ein industrieller Antrieb mit grauer Gehäusefarbe, vertikal ausgerichtet. Geeignet für Anwendungen in der Prozessautomatisierung.

Abbildung ähnlich

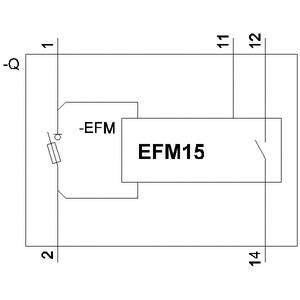

Technische Zeichnung eines elektronischen Schalters mit der Beschriftung 'EFM15'. Anschlüsse und Leitungen sind nummeriert.

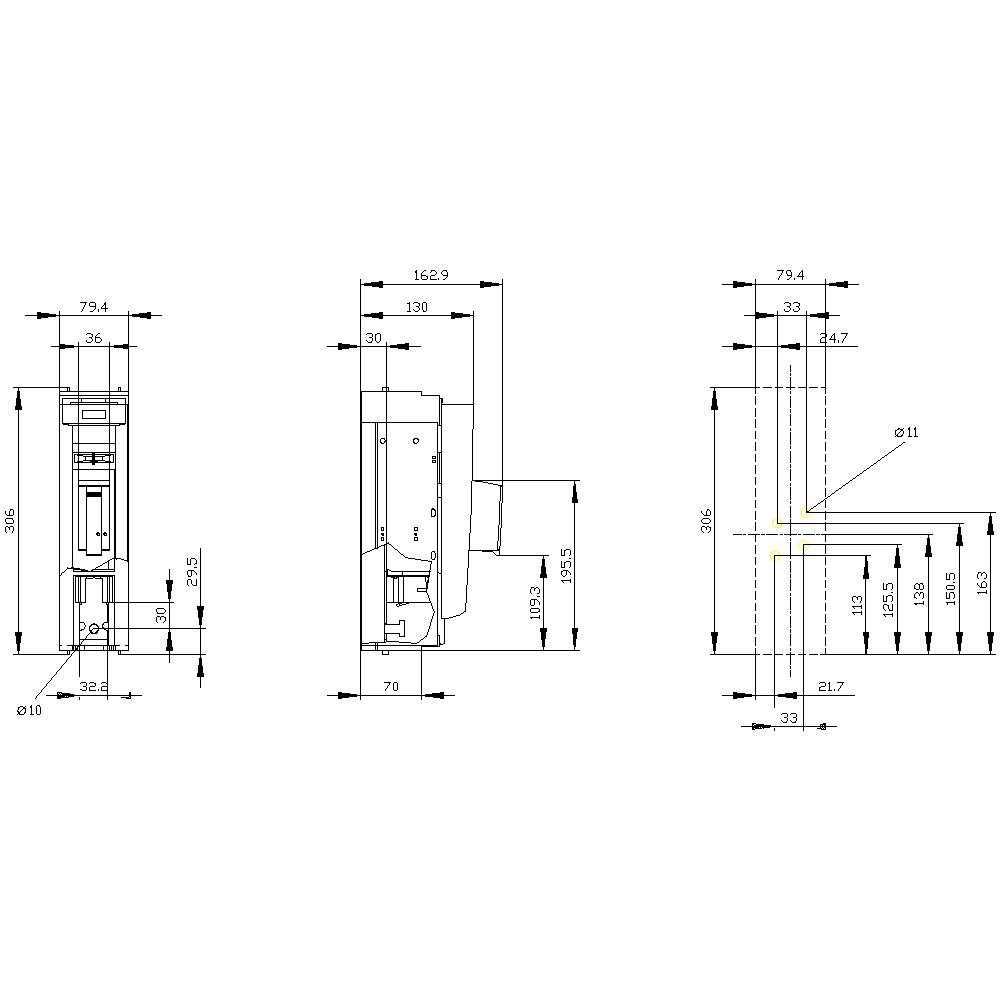

Technische Zeichnung eines Gerätes in drei Ansichten: frontal, seitlich und oben. Maße sind in Millimetern angegeben.

1/3

Abbildung ähnlich

Produkt-Art

Sicherungslasttrennschalter

Sicherungsgröße

Polzahl

Nennstrom - gerundet

400 A

Ausführung

Abdeckebene 70 mm

Datenblatt (PDF)

Lieferung Mo., 2. Nov.

Anzahl

Set(s)

Gesamt (CHF 168.32 / Stück)

CHF 168.32

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Ausführung des elektrischen Anschlusses / für Hauptstromkreis: Schienenanschluss
Art der Anschlusstechnik: Flachanschluss
Ausführung des Betätigungselements: Deckelgriff
Ausführung der Sicherungsüberwachung: elektronisch EFM15
Anzugsdrehmoment / bei Schraubanschluss / minimal: 10 Nm
Anzugsdrehmoment / bei Schraubanschluss / maximal: 12 Nm
Bauart des Geräts: für Aufbau und Einbau auf Montageplatte
Baugröße der Trennlasche: 2 und 1
Befestigungsart: Bodenbefestigung
Eignung zur Verwendung / Lasttrennschalter: ja
Eignung zur Verwendung / Sicherheitsschalter: ja
Eignung zur Verwendung / Wartungs-/Reparaturschalter: ja
Einbaulage: horizontal/vertikal
Mechanische Lebensdauer (Schaltspiele) / typisch: 1000
Position / des Betätigungselements: vorne
Produktausstattung / Verriegelung: ja
Produktbestandteil / Ausgelöstmelder: ja
Produkteigenschaft / plombierbar: ja
Produktfunktion / Sicherungsüberwachung: ja
Produkterweiterung / Hilfsschalter: ja
Produkterweiterung / optional / Abschließbarkeit: ja
Schutzart IP: IP40
Schutzart IP / bei geschlossenem Schalter / mit Blende oder Kabelschuhabdeckung: IP40
Schutzart IP / bei geschlossenem Schalter / ohne Blende oder Kabelschuhabdeckung: IP30
Schutzart IP / offen: IP20
Stoßspannungsfestigkeit: 8 kV
Umgebungstemperatur / während Betrieb / minimal: -25 °C
Umgebungstemperatur / während Betrieb / maximal: 55 °C
Verlustleistung / maximal: 48 W
Verschmutzungsgrad: 2
Isolationsspannung: 690 V
Anschließbarer Leiterquerschnitt / für Hauptkontakte / mehrdrähtig / minimal: 25 mm²
Anschließbarer Leiterquerschnitt / für Hauptkontakte / mehrdrähtig / maximal: 240 mm²
Anschließbarer Leiterquerschnitt / für Hauptkontakte / eindrähtig oder mehrdrähtig / minimal: 25 mm²
Anschließbarer Leiterquerschnitt / für Hauptkontakte / eindrähtig oder mehrdrähtig / maximal: 240 mm²
Art der anschließbaren Leiterquerschnitte / der lamellierten Leiter / maximal: 34 x 18 mm

Ausführung: Abdeckebene 70 mm

Produkt-Art: Sicherungslasttrennschalter

Sicherungsgröße: 2

Polzahl: 1

RoHS-konform: Ja

Abm.: (B x H x T) 79.4 x 306 x 162.9 mm

Inhalt: 1 St.

Nennstrom: 400 A

Nennstrom - gerundet: 400 A

Nennspannung: 240 V/AC
120 V/DC

Breite: 79.4 mm

Höhe: 306 mm

Tiefe: 162.9 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2864082 Siemens 3NP11511DA14 Sicherungslasttrennschalter Sicherungsgröße = 2 400 A 240 V/AC, 120 V/DC 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2864082 Siemens 3NP11511DA14 Sicherungslasttrennschalter Sicherungsgröße = 2 400 A 240 V/AC, 120 V/DC 1 St.

Beschreibung

SENTRON, Sicherungslasttrennschalter 3NP1, 1-polig, NH2, 400 A, für Aufbau und Einbau auf Montageplatte, Flachanschluss, Sicherungsüberwachung, elektronisch EFM15, Abdeckebene 70mm
