Siemens 3NP11441DA10 Sicherungslasttrennschalter Sicherungsgröße = 1 250 A 690 V/AC, 440 V/DC 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sicherungslasttrennschalter
Sicherungsgröße
1
Polzahl
4
Nennstrom - gerundet
250 A
Ausführung
Abdeckebene 70 mm
Datenblatt (PDF)
Anzahl
Gesamt (CHF 218.27 / Stück)
CHF 218.27
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Ausführung des elektrischen Anschlusses / für Hauptstromkreis: Schienenanschluss
- Art der Anschlusstechnik: Flachanschluss
- Ausführung des Betätigungselements: Deckelgriff
- Anzugsdrehmoment / bei Schraubanschluss / minimal: 10 Nm
- Anzugsdrehmoment / bei Schraubanschluss / maximal: 12 Nm
- Bauart des Geräts: für Aufbau und Einbau auf Montageplatte
- Baugröße der Trennlasche: 1 und 0
- Befestigungsart: Bodenbefestigung
- Eignung zur Verwendung / Lasttrennschalter: ja
- Eignung zur Verwendung / Sicherheitsschalter: ja
- Eignung zur Verwendung / Wartungs-/Reparaturschalter: ja
- Einbaulage: horizontal/vertikal
- Mechanische Lebensdauer (Schaltspiele) / typisch: 1600
- Position / des Betätigungselements: vorne
- Produktausstattung / Verriegelung: ja
- Produkteigenschaft / plombierbar: ja
- Produkterweiterung / Hilfsschalter: ja
- Produkterweiterung / optional / Abschließbarkeit: ja
- Produkterweiterung / optional / Sicherungsüberwachung: ja
- Produkterweiterung / optional / Phasenausfallüberwachung: ja
- Produkterweiterung / optional / Überspannungsschutzüberwachung: ja
- Schutzart IP: IP40
- Schutzart IP / bei geschlossenem Schalter / mit Blende oder Kabelschuhabdeckung: IP40
- Schutzart IP / bei geschlossenem Schalter / ohne Blende oder Kabelschuhabdeckung: IP30
- Schutzart IP / offen: IP20
- Stoßspannungsfestigkeit: 8 kV
- Umgebungstemperatur / während Betrieb / minimal: -25 °C
- Umgebungstemperatur / während Betrieb / maximal: 55 °C
- Verlustleistung / maximal: 101 W
- Verschmutzungsgrad: 3
- Isolationsspannung: 690 V
- Anschließbarer Leiterquerschnitt / für Hauptkontakte / mehrdrähtig / minimal: 16 mm²
- Anschließbarer Leiterquerschnitt / für Hauptkontakte / mehrdrähtig / maximal: 150 mm²
- Anschließbarer Leiterquerschnitt / für Hauptkontakte / eindrähtig oder mehrdrähtig / minimal: 16 mm²
- Anschließbarer Leiterquerschnitt / für Hauptkontakte / eindrähtig oder mehrdrähtig / maximal: 150 mm²
- Art der anschließbaren Leiterquerschnitte / der lamellierten Leiter / maximal: 25 x 18 mm
- Ausführung
Abdeckebene 70 mm
- Produkt-Art
Sicherungslasttrennschalter
- Sicherungsgröße
1
- Polzahl
4
- RoHS-konform
Ja

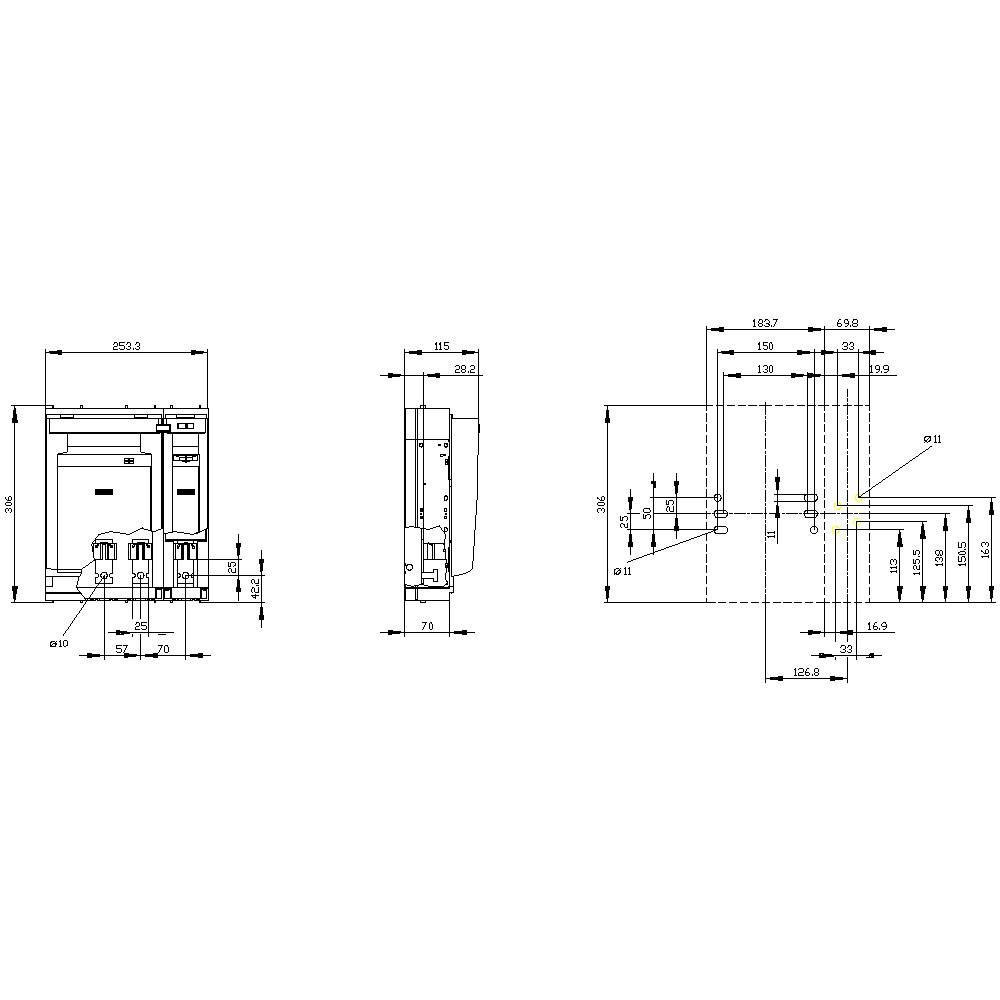

- Abm.
(B x H x T) 253.7 x 306 x 116 mm
- Inhalt
1 St.
- Nennstrom
250 A
- Nennstrom - gerundet
250 A
- Nennspannung
690 V/AC
440 V/DC
- Breite
253.7 mm
- Höhe
306 mm
- Tiefe
116 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2864079 Siemens 3NP11441DA10 Sicherungslasttrennschalter Sicherungsgröße = 1 250 A 690 V/AC, 440 V/DC 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2864079 Siemens 3NP11441DA10 Sicherungslasttrennschalter Sicherungsgröße = 1 250 A 690 V/AC, 440 V/DC 1 St.
Beschreibung
SENTRON, Sicherungslasttrennschalter 3NP1, 4-polig, NH1, 250 A, für Aufbau und Einbau auf Montageplatte, Flachanschluss, Abdeckebene 70mm
Lieferumfang
- Geliefert wird: Siemens Dig.Industr. SENTRON, Si-Lasttrennsch. 4-polig, NH1, 250 A 3NP11441DA10, Verpackungseinheit: 1 Stk., EAN: 4001869566870
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
