Siemens 3NP11431DA24 Sicherungslasttrennschalter Sicherungsgröße = 1 250 A 690 V/AC 1 St.

Produktfoto eines elektrischen Schalters. Graues Gehäuse, Markenlogo sichtbar, zeigt Anschlussklemmen und Schalterdetails.

Abbildung ähnlich

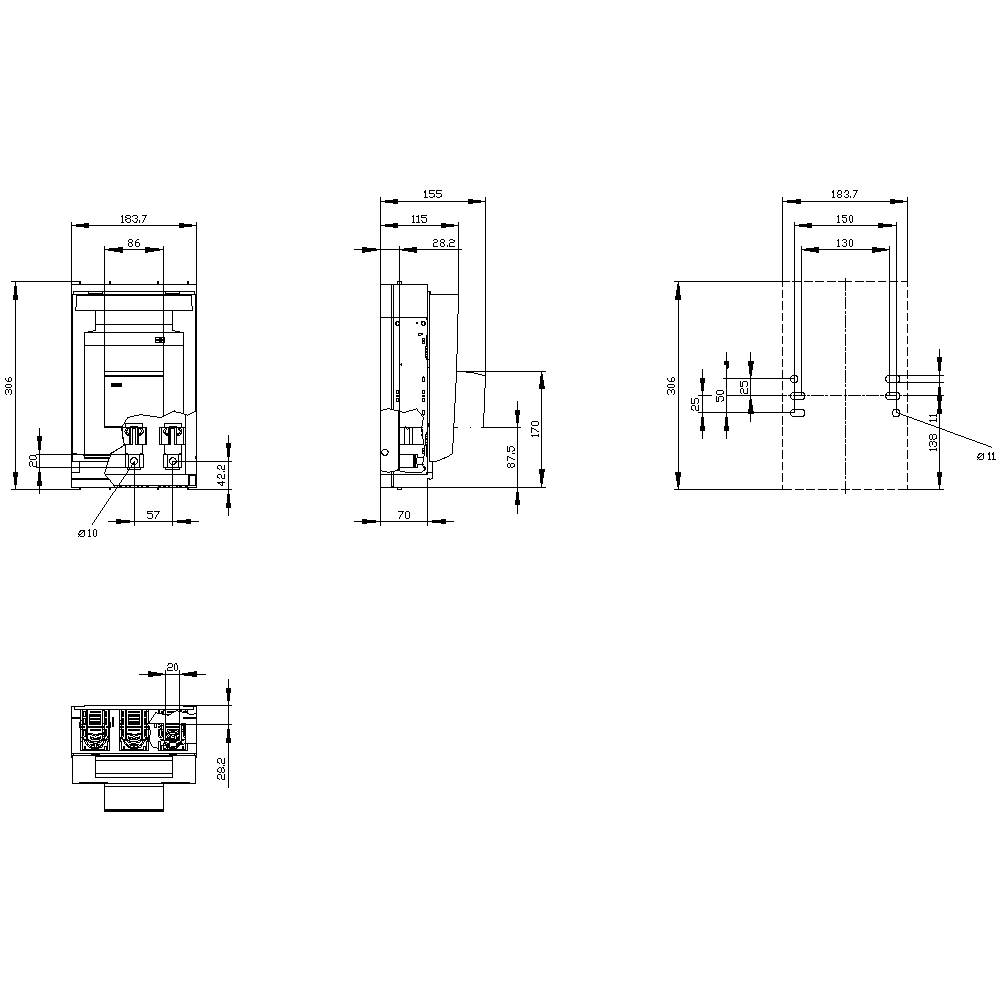

Technische Zeichnung eines elektrischen Geräts mit frontaler, seitlicher und Draufsicht. Maßangaben in Millimetern sind enthalten.

1/2

Abbildung ähnlich

Produkt-Art

Sicherungslasttrennschalter

Sicherungsgröße

Polzahl

Nennstrom - gerundet

250 A

Ausführung

Abdeckebene 70 mm

Datenblatt (PDF)

Lieferung Mi., 4. Nov.

Anzahl

Set(s)

Gesamt (CHF 244.17 / Stück)

CHF 244.17

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Ausführung des elektrischen Anschlusses / für Hauptstromkreis: Rahmenklemme
Ausführung des Betätigungselements: Deckelgriff
Ausführung der Sicherungsüberwachung: elektronisch EFM15
Anzugsdrehmoment / bei Schraubanschluss / minimal: 10 Nm
Anzugsdrehmoment / bei Schraubanschluss / maximal: 10 Nm
Bauart des Geräts: für Aufbau und Einbau auf Montageplatte
Baugröße der Trennlasche: 1 und 0
Befestigungsart: Bodenbefestigung
Eignung zur Verwendung / Lasttrennschalter: ja
Eignung zur Verwendung / Sicherheitsschalter: ja
Eignung zur Verwendung / Wartungs-/Reparaturschalter: ja
Einbaulage: horizontal/vertikal
Mechanische Lebensdauer (Schaltspiele) / typisch: 1600
Position / des Betätigungselements: vorne
Produktausstattung / Verriegelung: ja
Produktbestandteil / Ausgelöstmelder: ja
Produkteigenschaft / plombierbar: ja
Produktfunktion / Sicherungsüberwachung: ja
Produkterweiterung / Hilfsschalter: ja
Produkterweiterung / optional / Abschließbarkeit: ja
Produkterweiterung / optional / Überspannungsschutzüberwachung: ja
Schutzart IP: IP40
Schutzart IP / bei geschlossenem Schalter / mit Blende oder Kabelschuhabdeckung: IP40
Schutzart IP / bei geschlossenem Schalter / ohne Blende oder Kabelschuhabdeckung: IP30
Schutzart IP / offen: IP20
Stoßspannungsfestigkeit: 8 kV
Umgebungstemperatur / während Betrieb / minimal: -25 °C
Umgebungstemperatur / während Betrieb / maximal: 55 °C
Verlustleistung / maximal: 93 W
Verschmutzungsgrad: 2
Isolationsspannung: 690 V
Anschließbarer Leiterquerschnitt / für Hauptkontakte / mehrdrähtig / minimal: 70 mm²
Anschließbarer Leiterquerschnitt / für Hauptkontakte / mehrdrähtig / maximal: 185 mm²
Anschließbarer Leiterquerschnitt / für Hauptkontakte / eindrähtig oder mehrdrähtig / minimal: 70 mm²
Anschließbarer Leiterquerschnitt / für Hauptkontakte / eindrähtig oder mehrdrähtig / maximal: 185 mm²
Anschließbarer Leiterquerschnitt / für Hauptkontakte / feindrähtig / mit Aderendbearbeitung / minimal: 70 mm²
Anschließbarer Leiterquerschnitt / für Hauptkontakte / feindrähtig / mit Aderendbearbeitung / maximal: 120 mm²
Art der anschließbaren Leiterquerschnitte / der lamellierten Leiter / maximal: 20 x 10 mm

Ausführung: Abdeckebene 70 mm

Produkt-Art: Sicherungslasttrennschalter

Sicherungsgröße: 1

Polzahl: 3

RoHS-konform: Ja

Abm.: (B x H x T) 183.7 x 306 x 146.5 mm

Inhalt: 1 St.

Nennstrom: 250 A

Nennstrom - gerundet: 250 A

Nennspannung: 690 V/AC

Breite: 183.7 mm

Höhe: 306 mm

Tiefe: 146.5 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2864076 Siemens 3NP11431DA24 Sicherungslasttrennschalter Sicherungsgröße = 1 250 A 690 V/AC 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2864076 Siemens 3NP11431DA24 Sicherungslasttrennschalter Sicherungsgröße = 1 250 A 690 V/AC 1 St.

Beschreibung

SENTRON, Sicherungslasttrennschalter 3NP1, 3-polig, NH1, 250 A, für Aufbau und Einbau auf Montageplatte, Rahmenklemme, Sicherungsüberwachung, elektronisch EFM15, Abdeckebene 70mm
