Siemens 3NP11341BC20 Sicherungslasttrennschalter Sicherungsgröße = 00 160 A 690 V/AC, 440 V/DC 1 St.

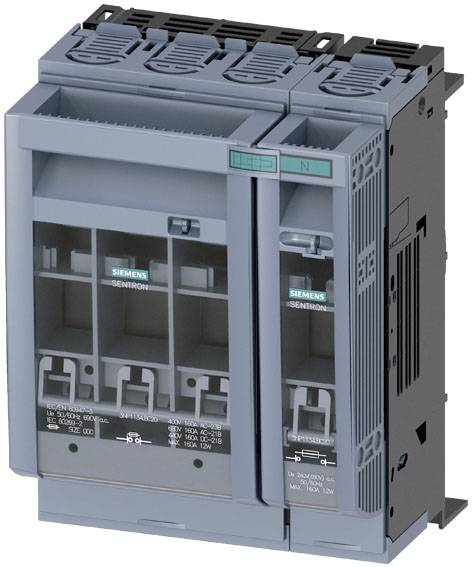

Ein graues elektronisches Bauteil, wahrscheinlich ein Schaltschrank, mit mehreren Anschlüssen und der Aufschrift 'Siemens'.

Abbildung ähnlich

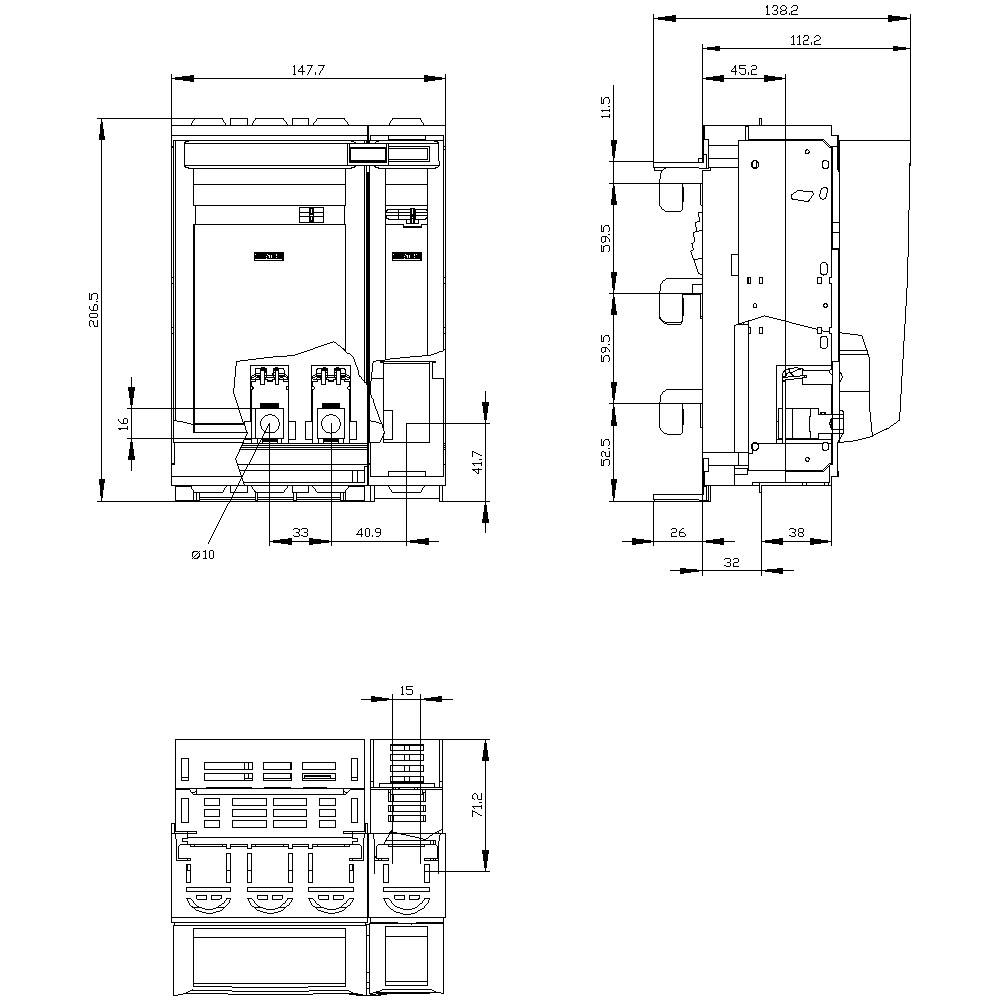

'Technische Zeichnung einer elektrischen Schalttafel mit Vorder-, Seiten- und Draufsicht. Maßangaben in Millimetern. Konstruktionsdetails und Komponenten gezeigt.'

1/2

Abbildung ähnlich

Produkt-Art

Sicherungslasttrennschalter

Sicherungsgröße

Polzahl

Nennstrom - gerundet

160 A

Ausführung

Abdeckebene 32/70 mm

Datenblatt (PDF)

Lieferung Mo., 2. Nov.

Anzahl

Set(s)

Gesamt (CHF 133.16 / Stück)

CHF 133.16

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Ausführung des elektrischen Anschlusses / für Hauptstromkreis: Rahmenklemme
Ausführung des Betätigungselements: Deckelgriff
Ausführung der Sammelschiene: Sammelschienendicke 5 oder 10 mm
Anzugsdrehmoment / bei Schraubanschluss / minimal: 10 Nm
Anzugsdrehmoment / bei Schraubanschluss / maximal: 10 Nm
Bauart des Geräts: für Sammelschienensystem 8US 60mm
Baugröße der Trennlasche: 00 und 000
Befestigungsart: Sammelschiene
Eignung zur Verwendung / Lasttrennschalter: ja
Eignung zur Verwendung / Sicherheitsschalter: ja
Eignung zur Verwendung / Wartungs-/Reparaturschalter: ja
Einbaulage: horizontal/vertikal
Mechanische Lebensdauer (Schaltspiele) / typisch: 2000
Position / des Betätigungselements: vorne
Produktausstattung / Verriegelung: ja
Produkteigenschaft / plombierbar: ja
Produkterweiterung / Hilfsschalter: ja
Produkterweiterung / optional / Abschließbarkeit: ja
Produkterweiterung / optional / Sicherungsüberwachung: ja
Produkterweiterung / optional / Phasenausfallüberwachung: ja
Produkterweiterung / optional / Überspannungsschutzüberwachung: ja
Schutzart IP: IP40
Schutzart IP / bei geschlossenem Schalter / mit Blende oder Kabelschuhabdeckung: IP40
Schutzart IP / bei geschlossenem Schalter / ohne Blende oder Kabelschuhabdeckung: IP30
Schutzart IP / offen: IP20
Stoßspannungsfestigkeit: 8 kV
Umgebungstemperatur / während Betrieb / minimal: -25 °C
Umgebungstemperatur / während Betrieb / maximal: 55 °C
Verlustleistung / maximal: 56 W
Verschmutzungsgrad: 3
Isolationsspannung: 690 V
Schienenmittenabstand: 60 mm
Breite der Stromsammelschiene / minimal: 12 mm
Breite der Stromsammelschiene / maximal: 30 mm
Anschließbarer Leiterquerschnitt / für Hauptkontakte / mehrdrähtig / minimal: 6 mm²
Anschließbarer Leiterquerschnitt / für Hauptkontakte / mehrdrähtig / maximal: 70 mm²
Anschließbarer Leiterquerschnitt / für Hauptkontakte / eindrähtig oder mehrdrähtig / minimal: 6 mm²
Anschließbarer Leiterquerschnitt / für Hauptkontakte / eindrähtig oder mehrdrähtig / maximal: 70 mm²
Anschließbarer Leiterquerschnitt / für Hauptkontakte / feindrähtig / mit Aderendbearbeitung / minimal: 6 mm²
Anschließbarer Leiterquerschnitt / für Hauptkontakte / feindrähtig / mit Aderendbearbeitung / maximal: 50 mm²
Art der anschließbaren Leiterquerschnitte / der lamellierten Leiter / maximal: 9 x 12 mm
