Siemens 3NP11331JC20 Sicherungslasttrennschalter 3polig 160 A 690 V/AC 1 St.

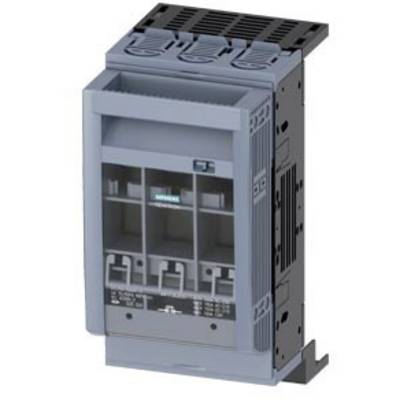

'Siemens Niederspannungs-Leistungsschalter in Grau, vertikal ausgerichtet, sichtbar mit Schalterkasten und Befestigungsmodul.'

Abbildung ähnlich

Schaltplan mit drei Schaltern, die von oben nach unten nummeriert sind: 1-2, 3-4, 5-6. Bezeichnet mit '-Q' links oben.

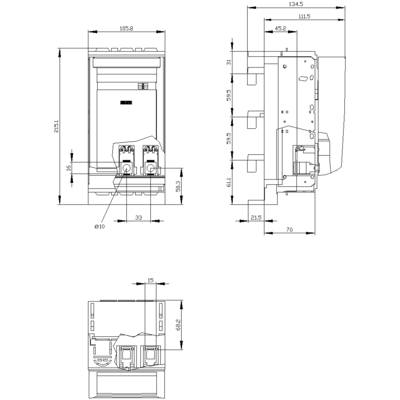

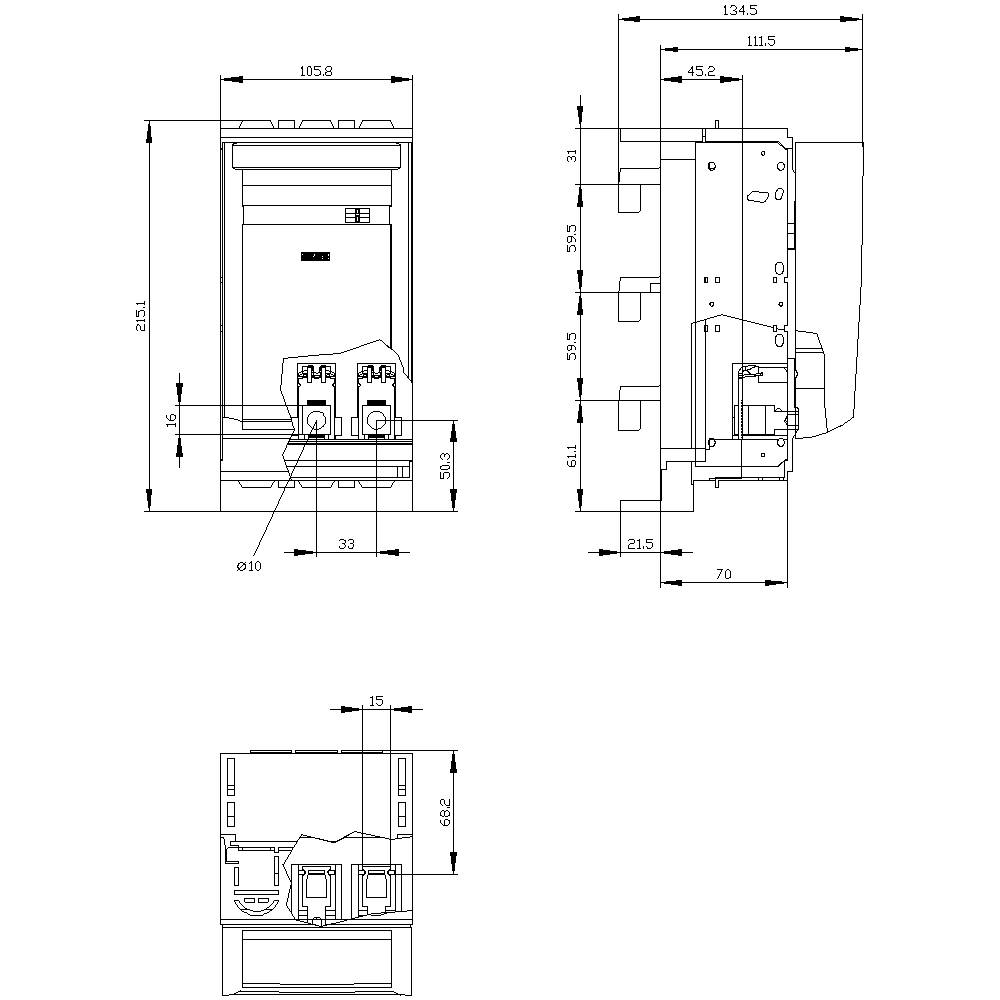

Technische Zeichnung eines elektrischen Geräts mit Ansichten von vorne, oben und seitlich. Maßangaben in Millimetern werden gezeigt.

1/3

Abbildung ähnlich

Produkt-Art

Sicherungslasttrennschalter

Polzahl

Nennstrom - gerundet

160 A

Ausführung

Abdeckebene 32/70 mm

RoHS-konform

Datenblatt (PDF)

Lieferung Di., 8. Sept.

Anzahl

Stück

Gesamt (CHF 86.91 / Stück)

CHF 86.91

zzgl. gesetzl. MwSt.

nur CHF 9.29

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Schutzart: IP20, IP30, IP40
Stoßspannungsfestigkeit: 8 kV
Umgebungstemperatur: -25 °C - +55 °C
Isolationsspannung: 1000 V
mechanische Lebensdauer: 2000
Befestigungsart: Sammelschiene
Ausführung des elektrischen Anschlusses: Rahmenklemme
Verlustleistung: 51 W

Ausführung: Abdeckebene 32/70 mm

Produkt-Art: Sicherungslasttrennschalter

Polzahl: 3

RoHS-konform: Ja

Abm.: (B x H x T) 105.8 x 215.1 x 134.5 mm

Inhalt: 1 St.

Nennstrom: 160 A

Nennstrom - gerundet: 160 A

Nennspannung: 690 V/AC

Breite: 105.8 mm

Höhe: 215.1 mm

Tiefe: 134.5 mm

: sonstige

: 160 A

: 3

: 80 kA

: IP40

: NH000, NH00

: FALSE

: Rahmenklemme

: FALSE

: Deckelgriff

: FALSE

: TRUE

: FALSE

: FALSE

: TRUE

: 690 V

: FALSE

: FALSE

: vorne

Dokumente & Downloads

Datenblatt

Datenblatt 1704462 Siemens 3NP11331JC20 Sicherungslasttrennschalter 3polig 160 A 690 V/AC 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1704462 Siemens 3NP11331JC20 Sicherungslasttrennschalter 3polig 160 A 690 V/AC 1 St.

Beschreibung

SENTRON, Sicherungslasttrennschalter 3NP1, 3-polig, NH00, 160 A, für Sammelschienensystem Rittal 60mm, Rahmenklemme, Abdeckebene 32/70mm Sicherungslasttrennschalter 3NP bis 630 A mit verbessertem Personen- und Anlagenschutz und komfortabler Anschlusstechnik. Die Sicherungslasttrennschalter bewahren Anlagen in Industrie oder Infrastruktur vor Überlast und Kurzschluss und sind für den branchenübergreifenden Einsatz geeignet. Der standardmäßig enthaltene Umgreif- und Berührungsschutz der neuen Sentron-Reihe 3NP1 verhindert dass der Anwender bei der Montage von Sammelschienensystemen stromführende Teile berührt, selbst bei rückseitigem Zugriff.Zusätzlich kann der Anwender kann durch die großen Sichtfenster leicht die eingesetzten Sicherungen erkennen. Die Siemens Sicherungslasttrennschalter 3NP zeichnen sich vor allem aus durch: 1. Höchst flexibel durch modularen Aufbau und durchgängiges Zubehör. 2. Geeignet für Bodenbefestigung, Hutschiene, und Siemens Sammelschienensystem 8US 3. Elektronische Sicherungsüberwachungsfunktion inkl. Netzüberwachung. 4. Fünf Baugrößen von 100 A bis 630 A bis Schutzart IP40. 5. Schneller und sicherer Umbau für Kabelabgang oben / unten. 6. Flexible Schaltzeitpunkte des Hilfsschalters möglich (gleichzeitig oder voreilend). 7. Möglichkeit zum Abschließen und Plombieren.
