Siemens 3NP11331JB22 Sicherungslasttrennschalter Passend für (Sicherungen) Hochleistungssicherung Sicherungsgröße = 00 3

Ein elektrisches Schaltschrankgerät mit grauem Gehäuse und mehreren Lüftungsschlitzen, verwendet zur Steuerung elektrischer Systeme.

Abbildung ähnlich

Diagramm zeigt einen elektrischen Schaltplan mit Bauteilen und Beschriftungen 'EFM10'. Verbindungen zwischen mehreren Kontakten sind zu sehen.

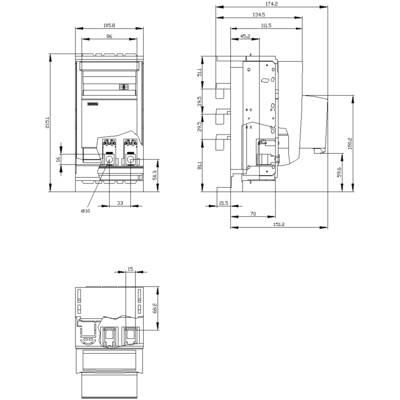

Technische Zeichnung eines elektrischen Schaltschrankes mit genauen Maßen in Millimetern. Vorder-, Seiten- und Rückansicht sind dargestellt.

1/3

Abbildung ähnlich

Produkt-Art

Sicherungslasttrennschalter

Sicherungsgröße

Polzahl

Nennstrom - gerundet

160 A

Ausführung

Abdeckebene 32/70 mm

Datenblatt (PDF)

Lieferung Di., 15. Sept.

Anzahl

Stück

Gesamt (CHF 246.02 / Stück)

CHF 246.02

zzgl. gesetzl. MwSt.

Kostenfreier Versand

nur CHF 27.86

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Schutzart: IP20, IP30, IP40
Stoßspannungsfestigkeit: 8 kV
Umgebungstemperatur: -25 °C - +55 °C
Isolationsspannung: 1000 V
mechanische Lebensdauer: 2000
Befestigungsart: Sammelschiene
Ausführung des elektrischen Anschlusses: Rahmenklemme
Verlustleistung: 51 W

Ausführung: Abdeckebene 32/70 mm

Produkt-Art: Sicherungslasttrennschalter

Sicherungsgröße: 00

Polzahl: 3

RoHS-konform: Ja

Abm.: (B x H x T) 105.8 x 215.1 x 174.4 mm

Inhalt: 1 St.

Nennstrom: 160 A

Nennstrom - gerundet: 160 A

Nennspannung: 690 V/AC

Passend für: Hochleistungssicherung

Breite: 105.8 mm

Höhe: 215.1 mm

Tiefe: 174.4 mm

Typ: 3NP11331JB22

: sonstige

: 160 A

: 3

: 80 kA

: IP40

: NH000, NH00

: FALSE

: Rahmenklemme

: FALSE

: Deckelgriff

: FALSE

: TRUE

: FALSE

: FALSE

: TRUE

: 690 V

: TRUE

: FALSE

: vorne

Dokumente & Downloads

Datenblatt

Datenblatt 1702916 Siemens 3NP11331JB22 Sicherungslasttrennschalter Passend für (Sicherungen) Hochleistungssicherung Sicherungsgröße = 00 3

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1702916 Siemens 3NP11331JB22 Sicherungslasttrennschalter Passend für (Sicherungen) Hochleistungssicherung Sicherungsgröße = 00 3

Beschreibung

SENTRON, Sicherungslasttrennschalter 3NP1, 3-polig, NH00, 160 A, für Sammelschienensystem Rittal 40mm, Rahmenklemme, Sicherungsüberwachung: elektronisch EFM10, Abdeckebene 32/70mm Sicherungslasttrennschalter 3NP bis 630 A mit verbessertem Personen- und Anlagenschutz und komfortabler Anschlusstechnik. Die Sicherungslasttrennschalter bewahren Anlagen in Industrie oder Infrastruktur vor Überlast und Kurzschluss und sind für den branchenübergreifenden Einsatz geeignet. Der standardmäßig enthaltene Umgreif- und Berührungsschutz der neuen Sentron-Reihe 3NP1 verhindert dass der Anwender bei der Montage von Sammelschienensystemen stromführende Teile berührt, selbst bei rückseitigem Zugriff.Zusätzlich kann der Anwender kann durch die großen Sichtfenster leicht die eingesetzten Sicherungen erkennen. Die Siemens Sicherungslasttrennschalter 3NP zeichnen sich vor allem aus durch: 1. Höchst flexibel durch modularen Aufbau und durchgängiges Zubehör. 2. Geeignet für Bodenbefestigung, Hutschiene, und Siemens Sammelschienensystem 8US 3. Elektronische Sicherungsüberwachungsfunktion inkl. Netzüberwachung. 4. Fünf Baugrößen von 100 A bis 630 A bis Schutzart IP40. 5. Schneller und sicherer Umbau für Kabelabgang oben / unten. 6. Flexible Schaltzeitpunkte des Hilfsschalters möglich (gleichzeitig oder voreilend). 7. Möglichkeit zum Abschließen und Plombieren.
