Siemens 3NP11331JB21 Sicherungslasttrennschalter mit mechanischer Sicherungsanzeige Passend für (Sicherungen) Sicherungs

Ein blaues, rechteckiges elektronisches Gerät mit Lüftungsschlitzen, möglicherweise ein elektrisches Steuerungselement.

Abbildung ähnlich

Schaltplan zeigt den Aufbau einer MFM-Schaltung mit verschiedenen verbundenen Komponenten und nummerierten Verbindungen.

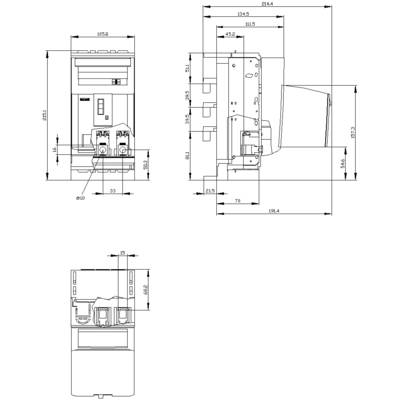

Technische Zeichnung eines elektrischen Bauteils mit detaillierten Maßen in Millimetern. Zeigt Front- und Seitenansicht mit Maßangaben.

1/3

Abbildung ähnlich

Produkt-Art

Sicherungslasttrennschalter

Polzahl

Nennstrom - gerundet

160 A

Ausführung

Abdeckebene 32/70 mm

RoHS-konform

Datenblatt (PDF)

Lieferung Mo., 5. Okt.

Anzahl

Stück

Gesamt (CHF 229.37 / Stück)

CHF 229.37

zzgl. gesetzl. MwSt.

Kostenfreier Versand

nur CHF 27.86

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Schutzart: IP20, IP30, IP40
Stoßspannungsfestigkeit: 8 kV
Umgebungstemperatur: -25 °C - +55 °C
Isolationsspannung: 1000 V
mechanische Lebensdauer: 2000
Befestigungsart: Sammelschiene
Ausführung des elektrischen Anschlusses: Rahmenklemme
Verlustleistung: 51 W

Ausführung: Abdeckebene 32/70 mm

Produkt-Art: Sicherungslasttrennschalter

Polzahl: 3

RoHS-konform: Ja

Abm.: (B x H x T) 105.8 x 215.1 x 211.5 mm

Inhalt: 1 St.

Nennstrom: 160 A

Nennstrom - gerundet: 160 A

Ausführung: mit mechanischer Sicherungsanzeige

Nennspannung: 690 V/AC

Passend für: Sicherungsgröße 000 - 4

Breite: 105.8 mm

Höhe: 215.1 mm

Tiefe: 211.5 mm

: sonstige

: 160 A

: 3

: 80 kA

: IP40

: NH000, NH00

: FALSE

: Rahmenklemme

: FALSE

: Deckelgriff

: FALSE

: TRUE

: FALSE

: FALSE

: TRUE

: 690 V

: TRUE

: FALSE

: vorne

Dokumente & Downloads

Datenblatt

Datenblatt 1702915 Siemens 3NP11331JB21 Sicherungslasttrennschalter mit mechanischer Sicherungsanzeige Passend für (Sicherungen) Sicherungs

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1702915 Siemens 3NP11331JB21 Sicherungslasttrennschalter mit mechanischer Sicherungsanzeige Passend für (Sicherungen) Sicherungs

Beschreibung

SENTRON, Sicherungslasttrennschalter 3NP1, 3-polig, NH00, 160 A, für Sammelschienensystem Rittal 40mm, Rahmenklemme, Sicherungsüberwachung: elektromechanisch, Abdeckebene 32/70mm Sicherungslasttrennschalter 3NP bis 630 A mit verbessertem Personen- und Anlagenschutz und komfortabler Anschlusstechnik. Die Sicherungslasttrennschalter bewahren Anlagen in Industrie oder Infrastruktur vor Überlast und Kurzschluss und sind für den branchenübergreifenden Einsatz geeignet. Der standardmäßig enthaltene Umgreif- und Berührungsschutz der neuen Sentron-Reihe 3NP1 verhindert dass der Anwender bei der Montage von Sammelschienensystemen stromführende Teile berührt, selbst bei rückseitigem Zugriff.Zusätzlich kann der Anwender kann durch die großen Sichtfenster leicht die eingesetzten Sicherungen erkennen. Die Siemens Sicherungslasttrennschalter 3NP zeichnen sich vor allem aus durch: 1. Höchst flexibel durch modularen Aufbau und durchgängiges Zubehör. 2. Geeignet für Bodenbefestigung, Hutschiene, und Siemens Sammelschienensystem 8US 3. Elektronische Sicherungsüberwachungsfunktion inkl. Netzüberwachung. 4. Fünf Baugrößen von 100 A bis 630 A bis Schutzart IP40. 5. Schneller und sicherer Umbau für Kabelabgang oben / unten. 6. Flexible Schaltzeitpunkte des Hilfsschalters möglich (gleichzeitig oder voreilend). 7. Möglichkeit zum Abschließen und Plombieren.
