Siemens 3NP11311CA14 Sicherungslasttrennschalter Sicherungsgröße = 00 160 A 240 V/AC, 120 V/DC 1 St.

Grau-blauer elektrischer Schutzschalter von Siemens mit Modell 'Sentron' markiert, stehend, mit Anschluss- und Kontrolllampe.

Abbildung ähnlich

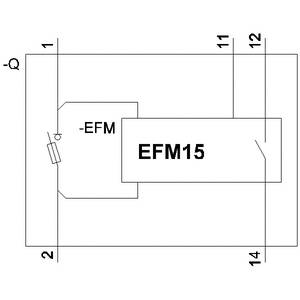

Schaltplan eines EFM15-Elektrogeräts mit Anschlüssen und Beschriftungen für Stromfluss. Enthält Symbole für Technik und Elektronik.

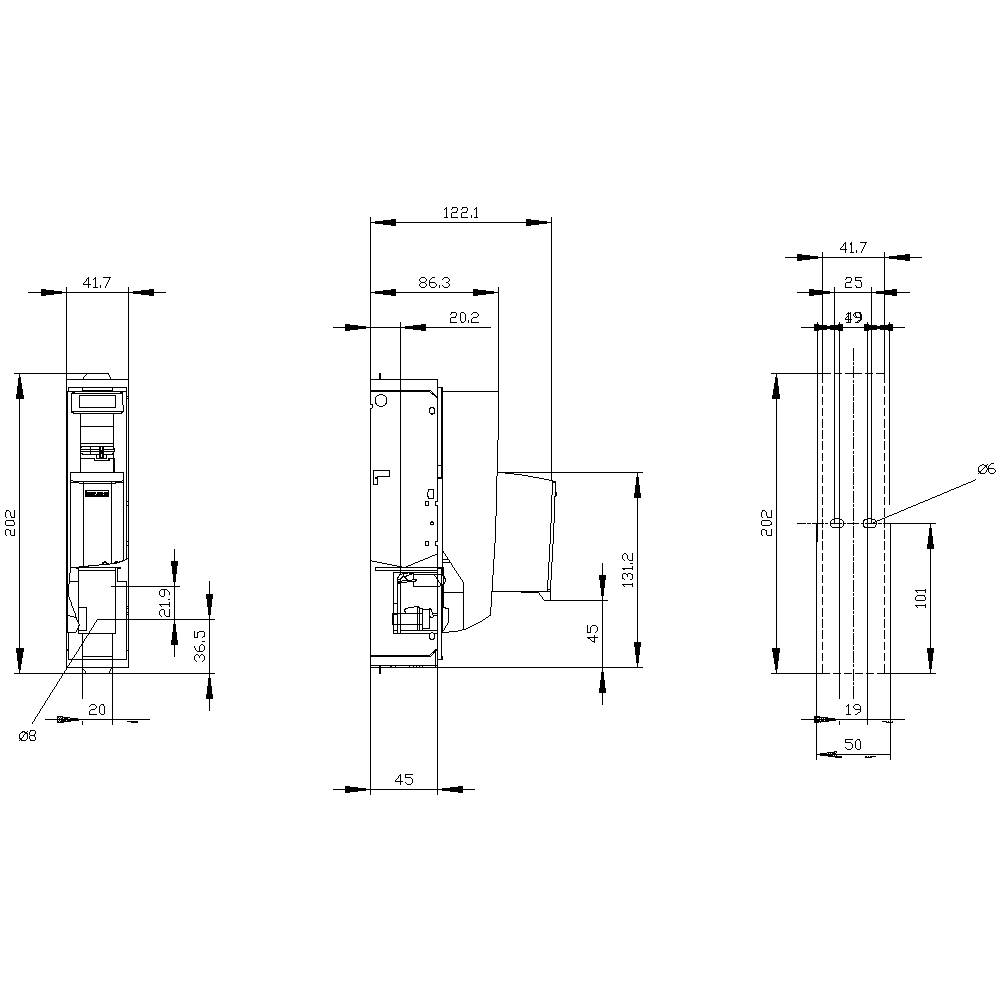

Technische Zeichnung eines elektrischen Bauteils mit drei Ansichten: Vorder-, Seiten- und Draufsicht, detaillierte Maßangaben.

1/3

Abbildung ähnlich

Produkt-Art

Sicherungslasttrennschalter

Sicherungsgröße

Polzahl

Nennstrom - gerundet

160 A

Ausführung

Abdeckebene 45 mm

Datenblatt (PDF)

Lieferung Mo., 2. Nov.

Anzahl

Set(s)

Gesamt (CHF 90.61 / Stück)

CHF 90.61

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Ausführung des elektrischen Anschlusses / für Hauptstromkreis: Schienenanschluss
Art der Anschlusstechnik: Flachanschluss
Ausführung des Betätigungselements: Deckelgriff
Ausführung der Sicherungsüberwachung: elektronisch EFM15
Anzugsdrehmoment / bei Schraubanschluss / minimal: 10 Nm
Anzugsdrehmoment / bei Schraubanschluss / maximal: 12 Nm
Bauart des Geräts: für Aufbau und Einbau auf Montageplatte
Baugröße der Trennlasche: 00 und 000
Befestigungsart: Bodenbefestigung
Eignung zur Verwendung / Lasttrennschalter: ja
Eignung zur Verwendung / Sicherheitsschalter: ja
Eignung zur Verwendung / Wartungs-/Reparaturschalter: ja
Einbaulage: horizontal/vertikal
Mechanische Lebensdauer (Schaltspiele) / typisch: 2000
Position / des Betätigungselements: vorne
Produktausstattung / Verriegelung: ja
Produktbestandteil / Ausgelöstmelder: ja
Produkteigenschaft / plombierbar: ja
Produktfunktion / Sicherungsüberwachung: ja
Produkterweiterung / Hilfsschalter: ja
Produkterweiterung / optional / Abschließbarkeit: ja
Schutzart IP: IP40
Schutzart IP / bei geschlossenem Schalter / mit Blende oder Kabelschuhabdeckung: IP40
Schutzart IP / bei geschlossenem Schalter / ohne Blende oder Kabelschuhabdeckung: IP30
Schutzart IP / offen: IP20
Stoßspannungsfestigkeit: 8 kV
Umgebungstemperatur / während Betrieb / minimal: -25 °C
Umgebungstemperatur / während Betrieb / maximal: 55 °C
Verlustleistung / maximal: 17 W
Verschmutzungsgrad: 2
Isolationsspannung: 690 V
Anschließbarer Leiterquerschnitt / für Hauptkontakte / mehrdrähtig / minimal: 2,5 mm²
Anschließbarer Leiterquerschnitt / für Hauptkontakte / mehrdrähtig / maximal: 95 mm²
Anschließbarer Leiterquerschnitt / für Hauptkontakte / eindrähtig oder mehrdrähtig / minimal: 2,5 mm²
Anschließbarer Leiterquerschnitt / für Hauptkontakte / eindrähtig oder mehrdrähtig / maximal: 95 mm²
Art der anschließbaren Leiterquerschnitte / der lamellierten Leiter / maximal: 24 x 12 mm

Ausführung: Abdeckebene 45 mm

Produkt-Art: Sicherungslasttrennschalter

Sicherungsgröße: 00

Polzahl: 1

RoHS-konform: Ja

Abm.: (B x H x T) 41.8 x 202 x 126.1 mm

Inhalt: 1 St.

Nennstrom: 160 A

Nennstrom - gerundet: 160 A

Nennspannung: 240 V/AC
120 V/DC

Breite: 41.8 mm

Höhe: 202 mm

Tiefe: 126.1 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2864059 Siemens 3NP11311CA14 Sicherungslasttrennschalter Sicherungsgröße = 00 160 A 240 V/AC, 120 V/DC 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2864059 Siemens 3NP11311CA14 Sicherungslasttrennschalter Sicherungsgröße = 00 160 A 240 V/AC, 120 V/DC 1 St.

Beschreibung

SENTRON, Sicherungslasttrennschalter 3NP1, 1-polig, NH00, 160 A, für Aufbau und Einbau auf Montageplatte, Flachanschluss, Sicherungsüberwachung, elektronisch EFM15, Abdeckebene 45mm
