Siemens 3NP11231JC22 Sicherungslasttrennschalter Passend für (Sicherungen) Sicherungsgröße 000 - 4 Sicherungsgröße = 000

'Siemens' Frequenzumrichter, schwarze rechteckige Form, wird zur Regelung von Elektromotoren verwendet, abgebildet in Frontansicht.

Abbildung ähnlich

Schaltplan mit drei Schaltern und Widerständen, verbunden zu einem Gerät mit der Beschriftung 'EFM10'. Zahlen von 1 bis 14 kennzeichnen Anschlüsse.

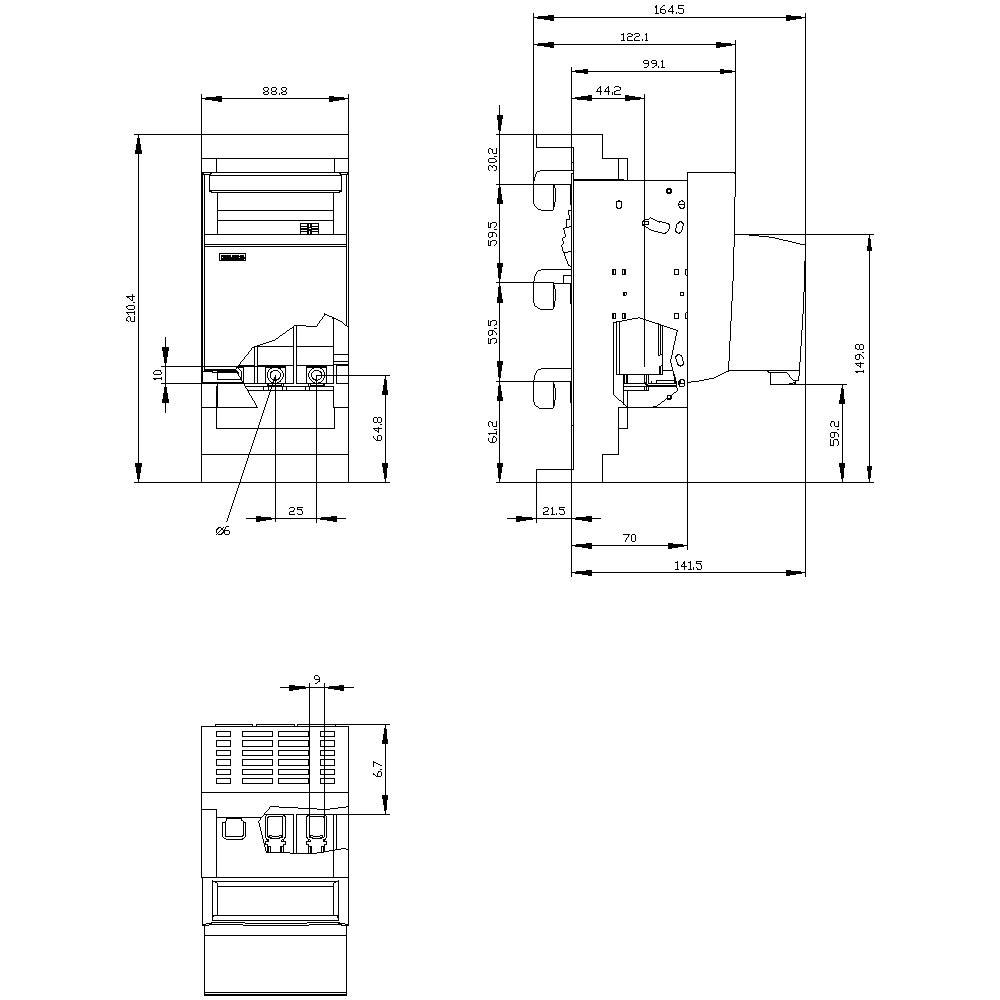

Technische Zeichnung einer Maschine mit detaillierten Abmessungen in Millimetern. Vorder-, Seiten- und Draufsicht sind dargestellt.

1/3

Abbildung ähnlich

Produkt-Art

Sicherungslasttrennschalter

Sicherungsgröße

000

Polzahl

Nennstrom - gerundet

160 A

Ausführung

Abdeckebene 32/70 mm

Datenblatt (PDF)

Lieferung Mi., 4. Nov. 2026

Anzahl

Stück

Gesamt (CHF 231.22 / Stück)

CHF 231.22

zzgl. gesetzl. MwSt.

Kostenfreier Versand

nur CHF 27.86

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Schutzart: IP20, IP30, IP40
Stoßspannungsfestigkeit: 8 kV
Umgebungstemperatur: -25 °C - +55 °C
Isolationsspannung: 1000 V
mechanische Lebensdauer: 2000
Befestigungsart: Sammelschiene
Ausführung des elektrischen Anschlusses: Rahmenklemme
Verlustleistung: 42 W

Ausführung: Abdeckebene 32/70 mm

Produkt-Art: Sicherungslasttrennschalter

Sicherungsgröße: 000

Polzahl: 3

RoHS-konform: Ja

Abm.: (B x H x T) 88.8 x 210.4 x 140.9 mm

Inhalt: 1 St.

Nennstrom: 160 A

Nennstrom - gerundet: 160 A

Nennspannung: 690 V/AC

Passend für: Sicherungsgröße 000 - 4

Breite: 88.8 mm

Höhe: 210.4 mm

Tiefe: 140.9 mm

: sonstige

: 125 A

: 3

: 80 kA

: IP40

: NH000

: FALSE

: Rahmenklemme

: FALSE

: Deckelgriff

: FALSE

: TRUE

: FALSE

: FALSE

: TRUE

: 690 V

: TRUE

: FALSE

: vorne

Dokumente & Downloads

Datenblatt

Datenblatt 1739131 Siemens 3NP11231JC22 Sicherungslasttrennschalter Passend für (Sicherungen) Sicherungsgröße 000 - 4 Sicherungsgröße = 000

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1739131 Siemens 3NP11231JC22 Sicherungslasttrennschalter Passend für (Sicherungen) Sicherungsgröße 000 - 4 Sicherungsgröße = 000

Beschreibung

SENTRON, Sicherungslasttrennschalter 3NP1, 3-polig, NH000, 160 A, für Sammelschienensystem Rittal 60mm, Rahmenklemme, Sicherungsüberwachung: elektronisch EFM10, Abdeckebene 32/70mm Sicherungslasttrennschalter 3NP bis 630 A mit verbessertem Personen- und Anlagenschutz und komfortabler Anschlusstechnik. Die Sicherungslasttrennschalter bewahren Anlagen in Industrie oder Infrastruktur vor Überlast und Kurzschluss und sind für den branchenübergreifenden Einsatz geeignet. Der standardmäßig enthaltene Umgreif- und Berührungsschutz der neuen Sentron-Reihe 3NP1 verhindert dass der Anwender bei der Montage von Sammelschienensystemen stromführende Teile berührt, selbst bei rückseitigem Zugriff.Zusätzlich kann der Anwender kann durch die großen Sichtfenster leicht die eingesetzten Sicherungen erkennen. Die Siemens Sicherungslasttrennschalter 3NP zeichnen sich vor allem aus durch: 1. Höchst flexibel durch modularen Aufbau und durchgängiges Zubehör. 2. Geeignet für Bodenbefestigung, Hutschiene, und Siemens Sammelschienensystem 8US 3. Elektronische Sicherungsüberwachungsfunktion inkl. Netzüberwachung. 4. Fünf Baugrößen von 100 A bis 630 A bis Schutzart IP40. 5. Schneller und sicherer Umbau für Kabelabgang oben / unten. 6. Flexible Schaltzeitpunkte des Hilfsschalters möglich (gleichzeitig oder voreilend). 7. Möglichkeit zum Abschließen und Plombieren.
