Siemens 3NP11231BB23 Sicherungslasttrennschalter Passend für (Sicherungen) Sicherungsgröße 000 - 4 Sicherungsgröße = 000

Der Frequenzumrichter zeigt ein Bedienfeld mit Display und Tasten. Er ist für die Steuerung elektrischer Antriebe konzipiert.

Abbildung ähnlich

Schaltplan zeigt EFM20 mit 24 Pins. Hauptleitungen verbinden Pins 2, 4, 6 mit -EFM, und Pins 12, 14, 22 mit EFM20.

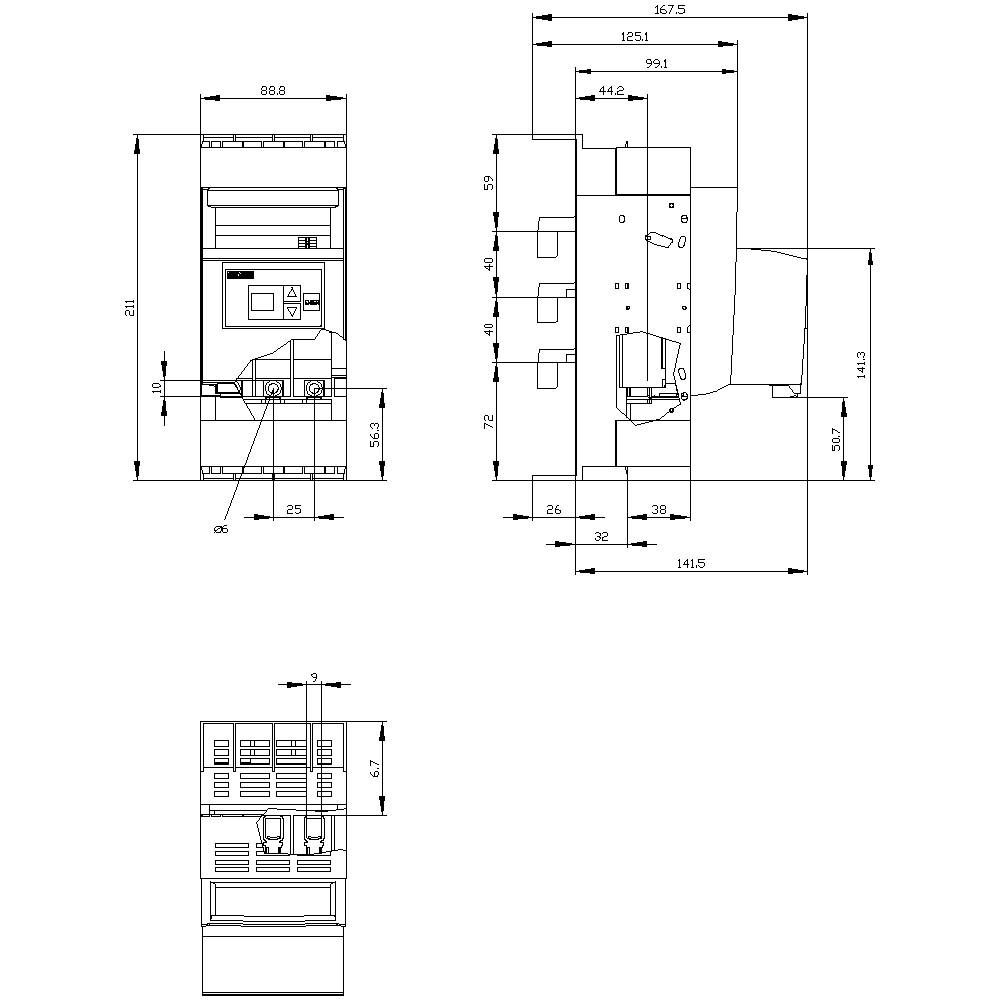

Technische Zeichnung eines Schaltschrankmoduls mit detaillierten Abmessungen in Millimetern, bestehend aus Front- und Seitenansicht.

1/3

Abbildung ähnlich

Produkt-Art

Sicherungslasttrennschalter

Sicherungsgröße

000

Polzahl

Nennstrom - gerundet

160 A

Ausführung

Abdeckebene 32/70 mm

Datenblatt (PDF)

Lieferung Mi., 28. Okt.

Anzahl

Stück

Gesamt (CHF 286.73 / Stück)

CHF 286.73

zzgl. MwSt.

Kostenfreier Versand

nur CHF 37.14

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Schutzart: IP20, IP30, IP40
Stoßspannungsfestigkeit: 8 kV
Umgebungstemperatur: -25 °C - +55 °C
Isolationsspannung: 1000 V
mechanische Lebensdauer: 2000
Befestigungsart: Sammelschiene
Ausführung des elektrischen Anschlusses: Rahmenklemme
Verlustleistung: 42 W

Ausführung: Abdeckebene 32/70 mm

Produkt-Art: Sicherungslasttrennschalter

Sicherungsgröße: 000

Polzahl: 3

RoHS-konform: Ja

Abm.: (B x H x T) 88.8 x 211.4 x 143.9 mm

Inhalt: 1 St.

Nennstrom: 160 A

Nennstrom - gerundet: 160 A

Nennspannung: 690 V/AC

Passend für: Sicherungsgröße 000 - 4

Breite: 88.8 mm

Höhe: 211.4 mm

Tiefe: 143.9 mm

Typ: Sicherungslasttrennschalter 3NP1

: sonstige

: 125 A

: 3

: 80 kA

: IP40

: NH000

: FALSE

: Rahmenklemme

: FALSE

: Deckelgriff

: FALSE

: TRUE

: FALSE

: FALSE

: TRUE

: 690 V

: TRUE

: FALSE

: vorne

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1741202 Siemens 3NP11231BB23 Sicherungslasttrennschalter Passend für (Sicherungen) Sicherungsgröße 000 - 4 Sicherungsgröße = 000

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1741202 Siemens 3NP11231BB23 Sicherungslasttrennschalter Passend für (Sicherungen) Sicherungsgröße 000 - 4 Sicherungsgröße = 000

Beschreibung

SENTRON, Sicherungslasttrennschalter 3NP1, 3-polig, NH000, 160 A, für Sammelschienensystem 8US 40mm, Rahmenklemme, Sicherungsüberwachung: elektronisch EFM20, Abdeckebene 32/70mm Sicherungslasttrennschalter 3NP bis 630 A mit verbessertem Personen- und Anlagenschutz und komfortabler Anschlusstechnik. Die Sicherungslasttrennschalter bewahren Anlagen in Industrie oder Infrastruktur vor Überlast und Kurzschluss und sind für den branchenübergreifenden Einsatz geeignet. Der standardmäßig enthaltene Umgreif- und Berührungsschutz der neuen Sentron-Reihe 3NP1 verhindert dass der Anwender bei der Montage von Sammelschienensystemen stromführende Teile berührt, selbst bei rückseitigem Zugriff.Zusätzlich kann der Anwender kann durch die großen Sichtfenster leicht die eingesetzten Sicherungen erkennen. Die Siemens Sicherungslasttrennschalter 3NP zeichnen sich vor allem aus durch: 1. Höchst flexibel durch modularen Aufbau und durchgängiges Zubehör. 2. Geeignet für Bodenbefestigung, Hutschiene, und Siemens Sammelschienensystem 8US 3. Elektronische Sicherungsüberwachungsfunktion inkl. Netzüberwachung. 4. Fünf Baugrößen von 100 A bis 630 A bis Schutzart IP40. 5. Schneller und sicherer Umbau für Kabelabgang oben / unten. 6. Flexible Schaltzeitpunkte des Hilfsschalters möglich (gleichzeitig oder voreilend). 7. Möglichkeit zum Abschließen und Plombieren.
