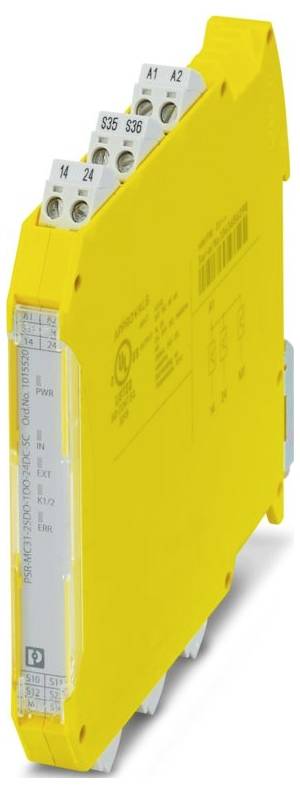

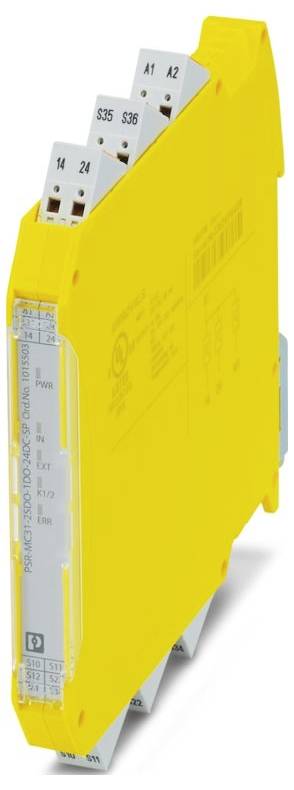

Name: Sicherheitsschaltgerät PSR-MC31-2SDO-1DO-24DC-SC Phoenix Contact Betriebsspannung: 24 V/DC 1 PNP (B x H x T) 12.5 x 112.
Brand: Phoenix Contact
SKU: 3561594
Availability: BackOrder

Sicherheitsschaltgerät PSR-MC31-2SDO-1DO-24DC-SC Phoenix Contact Betriebsspannung: 24 V/DC 1 PNP (B x H x T) 12.5 x 112.-0

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Sicherheitsschaltgerät

Anschluss

Schraubanschluss

Betriebsspannung

24 V/DC

Typ

PSR-MC31-2SDO-1DO-24DC-SC

Datenblatt (PDF)

Lieferung Di., 17. Nov.

Anzahl

Stück

Gesamt (CHF 181.95 / Stück)

CHF 181.95

inkl. MwSt.

nur CHF 20.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Sicherheitsschaltgerät

Grundgerät, Tragschienenmontage möglich: ja, Mit abnehmbaren Klemmen: ja, Schraubanschluss, DC, 24 V, Geeignet zur Überwachung von Positionsschaltern: ja, Geeignet zur Überwachung von NOT-AUS-Kreisen: ja, Geeignet zur Überwachung von Ventilen: nein, Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen: ja, Geeignet zur Überwachung von taktilen Sensoren: nein

Technische Daten

Produktfamilie: PSRmini
Anschlussart: Schraubanschluss
Schraubengewinde: M3
Anzugsdrehmoment: 0,5 Nm ... 0,6 Nm
Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt starr: 0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG: 24 ... 12
Breite: 12,5 mm
Höhe: 112,2 mm
Tiefe: 114,5 mm
Material Gehäuse: PA
Umgebungsbedingungen: Umgebungsbedingungen
Schutzart: IP20
Umgebungstemperatur (Betrieb): -40 °C ... 70 °C (Derating beachten)
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 70 °C
Montageart: Tragschienenmontage
Isolationseigenschaften: Isolationseigenschaften
Überspannungskategorie: III
Verschmutzungsgrad: 2
Vibration (Betrieb): 10 Hz ... 150 Hz, 5g
Abisolierlänge: 7 mm
Einbaulage: vertikal oder horizontal
Maximale Verlustleistung bei Nennbedingung: 3,1 W (UB = 30 V , IL1 = IL2 = 2,4 A)
Schutzklasse: II (EN 50178)
Ausgangsspannung: ≥ 23 V DC (Us - 1 V)
CE: CE
Anschlusstechnik: Anschlusstechnik
Hinweis zur Anwendung: Nur für den industriellen Einsatz
Leitungslänge: 100 m
Stromaufnahme: 7 mA
Leiteranschluss: Leiteranschluss
Schaltfrequenz: 1 Hz (ohmsch, induktiv, kapazitiv)
Strom: max. 100 mA
Montagehinweis: siehe Derating-Kurve
Einsatzhöhe: ≤ 2000 m (über NN)
Max. zul. Luftfeuchtigkeit (Betrieb): 75 % (im Mittel, 85 % gelegentlich, keine Betauung)
Schock: 30g
Spannung: ca. 22 V DC (Us - 2 V)
Schutzbeschaltung: Freilaufbeschaltung für induktive Lasten
Statusanzeige: 3 x LED (grün)
Benennung: A1/A2
Anwendung: Not-Halt;Schutztür;Trittmatten;Lichtgitter
Versorgung: Versorgung
Farbe (Gehäuse): gelb (RAL 1018)
Einschaltstrom: max. 4,8 A (Δt = 10 ms)
Ausgangsstrom: max. 2,4 A
Beschreibung des Ausgangs: PNP;nicht sicherheitsgerichtet
Einschaltstrom maximal: 500 mA (Δt = 1 ms bei Us)
Betriebsspannungsanzeige: 1 x LED (grün)
Laststrom minimal: 2 mA
Leckstrom: max. 1 mA (im sicheren Zustand)
Bemessungsisolationsspannung: 50 V AC
Bemessungssteuerstromkreisspeisespannung US: 24 V DC -20 % / +25 % (extern absichern)
Bemessungssteuerspeisestrom IS: typ. 54 mA (keine Last)
Sicherheitstechnische Daten: Sicherheitstechnische Daten
Ansprechzeit typisch: < 200 ms (automatischer Start);< 175 ms (manueller, überwachter Start)
Zeiten: Zeiten
Typ. Anzugszeit bei Us: < 200 ms (bei Ansteuerung A1 bei Us)
Wiederbereitschaftszeit: 250 ms (nach Anforderung der Sicherheitsfunktion);100 ms (Bereitschaftszeit nach dem Aktivieren der Sensorkreise bei manuellem Start)
Nennbetriebsart: 100 % ED
Bemessungsstoßspannung / Isolierung: Siehe Datenblatt, Kapitel "Isolationskoordination".
Filterzeit: max. 1,5 ms (Testpulsbreite Low-Testpulse);Testpulsrate = 5 x Testpulsbreite
Anzahl der Ausgänge: 1
Sicherheitstechnische Daten: EN ISO 13849: Sicherheitstechnische Daten: EN ISO 13849
Performance Level (PL): e
Safety Integrity Level (SIL): 3
Sicherheitstechnische Daten: EN IEC 62061: Sicherheitstechnische Daten: EN IEC 62061
Schutzart Einbauort minimal: IP54
Max. zul. Luftfeuchtigkeit (Lagerung/Transport): 75 % (im Mittel, 85 % gelegentlich, keine Betauung)
Beschreibung des Eingangs: sicherheitsgerichtet;IEC 61131-2 Typ 3
Anzahl der Eingänge: 1
Fehleranzeige: 1 x LED (rot)
Eingangsspannungsbereich "0"-Signal: 0 V DC ... 5 V DC
Eingangsspannungsbereich "1"-Signal: 11 V DC ... 30 V DC
Max. kapazitive Last: max. 10 µF (2,4 A Last);max. 4,7 µF (1 A Last)
steckbar: ja
Ansteuerung: 1- und 2-kanalig
Leistungsaufnahme an US: typ. 1,3 W
Stopp-Kategorie: 0
Sicherheitstechnische Daten: IEC 61508 - High-Demand: Sicherheitstechnische Daten: IEC 61508 - High-Demand
Wiederanlaufzeit: < 250 ms (Boot-Zeit)
Startimpulsdauer: min. 250 ms (manueller Start)
Eingangsstrombereich "0"-Signal: 0 mA ... 2 mA
Gleichzeitigkeit: ∞
Max. zulässiger Gesamtleitungswiderstand: 150 Ω
Melden: M1: Melden: M1
Ohmsche Last: min. 12 Ω
Kurzschlussschutz: ja
Digital: Startkreis (S34, S35): Digital: Startkreis (S34, S35)
Reaktionszeit: < 10 ms (Wenn Sie mehrere Geräte in Reihe schalten, berücksichtigen Sie eine Verlängerung der Reaktionszeit.)
Max. induktive Last: max. 1 H
Ausgangsspannung im ausgeschalteten Zustand: < 5 V DC (im sicheren Zustand)
Testimpulse: < 1 ms (Testpulsbreite Low-Testpulse)
Digital: Sensorkreis (S10, S12, S22): Digital: Sensorkreis (S10, S12, S22)
Digital: Externe Freigabe (S36): Digital: Externe Freigabe (S36)
Digital: 14, 24: Digital: 14, 24
Begrenzung induktiver Abschaltspannung: max. 50 V

Verpackungsart: Piece

Produkt-Art: Sicherheitsschaltgerät

Typ: PSR-MC31-2SDO-1DO-24DC-SC

Anschluss: Schraubanschluss

Betriebsspannung: 24 V/DC

Kontaktart: 1 PNP

Performance Level: PL e

Safety Integrity Level: SIL 3

Sicherheitskategorie: 4

Zulassungen (Sensoren): CE

: IP20

Betriebstemperatur (min.): -40 °C

Betriebstemperatur (max.): 70 °C

Tiefe: 114.5 mm

Breite: 12.5 mm

Höhe: 112.2 mm

Abm.: (B x H x T) 12.5 x 112.2 x 114.5 mm

Inhalt: 1 St.

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3561594 Sicherheitsschaltgerät PSR-MC31-2SDO-1DO-24DC-SC Phoenix Contact Betriebsspannung: 24 V/DC 1 PNP (B x H x T) 12.5 x 112.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3561594 Sicherheitsschaltgerät PSR-MC31-2SDO-1DO-24DC-SC Phoenix Contact Betriebsspannung: 24 V/DC 1 PNP (B x H x T) 12.5 x 112.

Beschreibung

Sicherheitsschaltgerät für Trittmatten, Schaltleisten, Not-Halt, Schutztüren, Lichtgitter bis SIL 3, Cat. 4, PL e, 1-/2-kanaliger Betrieb, automatischer oder manueller Start, 2 sichere HL-Ausgänge, 1 Meldeausgang, US = 24 V DC, steckbare Schraubklemme
