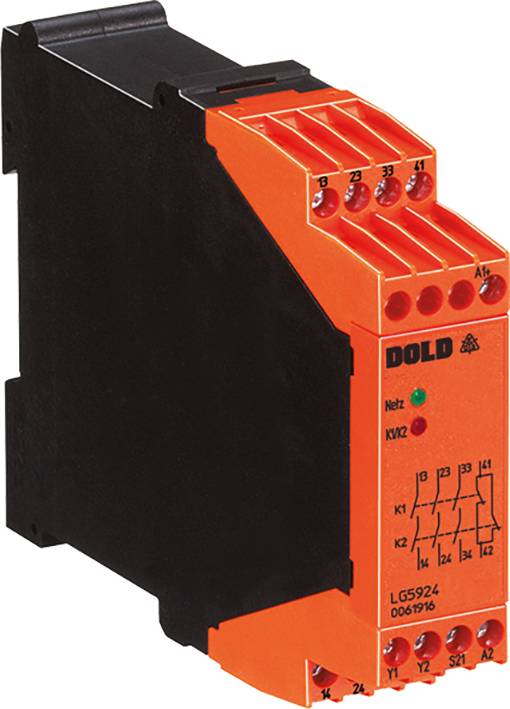

Sicherheitsschaltgerät LG5924.48/61 DC24V Dold Betriebsspannung: 24 V/DC 3 Schließer, 1 Öffner (B x H x T) 45 x 74 x 121
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Piece
Produkt-Art
Sicherheitsschaltgerät
Anschluss
Schraubklemmen
Betriebsspannung
24 V/DC
Typ
LG5924.48/61 DC24V
Datenblatt (PDF)
Anzahl
Gesamt (CHF 196.07 / Stück)
CHF 196.07
zzgl. MwSt.
Kostenfreier Versand
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Dold&Söhne Dold&Söhne Not-Aus-Modul LG5924.48/61 DC24V
- Für Sicherheitsanwendungen bis PL e / Kat. 4 bzw. SIL 3
- Manueller oder automatischer Start
Technische Daten
- Mechanische Lebensdauer: 30 x 106 Schaltspiele
- Elektrische Lebensdauer bei 5 A, AC 230 V cos phi = 1: > 2,2 x 105 Schaltspiele
- Zulässige Schalthäufigkeit: 600 Schaltspiele / h
- Temperaturbereich Betrieb: - 15 ... + 55 °C
- Gewicht: 200 g
- Schnellbefestigung: Hutschiene
- Gehäuse: Thermoplast mit V0-Verhalten nach UL Subj. 94
- Schaltvermögen: siehe Datenblatt
- Verpackungsart
Piece
- Produkt-Art
Sicherheitsschaltgerät
- Typ
LG5924.48/61 DC24V
- Anschluss
Schraubklemmen
- Betriebsspannung
24 V/DC
- Ansprechzeit
100 ms
- Kontaktart
3 Schließer
1 Öffner
- Performance Level
PL e
- Safety Integrity Level
SIL 3
- Sicherheitskategorie
4
IP20
IP40
- Betriebstemperatur (min.)
-15 °C
- Betriebstemperatur (max.)
+55 °C
- Tiefe
121 mm
- Breite
45 mm
- Höhe
74 mm
- Abm.
(B x H x T) 45 x 74 x 121 mm
- Inhalt
1 St.
- Nennspannung
24 V/DC
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2359292 Sicherheitsschaltgerät LG5924.48/61 DC24V Dold Betriebsspannung: 24 V/DC 3 Schließer, 1 Öffner (B x H x T) 45 x 74 x 121
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2359292 Sicherheitsschaltgerät LG5924.48/61 DC24V Dold Betriebsspannung: 24 V/DC 3 Schließer, 1 Öffner (B x H x T) 45 x 74 x 121
Beschreibung
Das Not-Aus-Modul LG 5924 dient dem Schutz von Personen und Maschinen durch sicherheitsgerichtetes Freigeben und Unterbrechen eines Sicherheitsstromkreises.
· Entspricht
· Performance Level (PL) e und Kategorie 4 nach EN ISO 13849-1
SIL-Anspruchsgrenze (SIL CL) 3 · Nach IEC/EN 62061
Safety Integrity Level (SIL) 3 · Nach IEC/EN 61508
· Nach EN 50156-1 für Feuerungsanlagen
· 1-kanalige oder 2-kanalige Beschaltung
· Ausgang: max. 4 Schließer
· AC 230 V Variante mit galvanischer Trennung im Schaltkreis
· LED-Anzeigen für Kanal 1 / 2 und Betriebszustand
· Kurzschlusserkennung zwischen Klemme Y1 und Masse
· Leiteranschluss: auch 2 x 1,5 mm2 Litze mit Hülse und
· Kunststoffkragen oder 2 x 2,5 mm2 massiv DIN 46 228-1/-2/-3/-4
· 22,5 mm Baubreite
· Entspricht
· Performance Level (PL) e und Kategorie 4 nach EN ISO 13849-1
SIL-Anspruchsgrenze (SIL CL) 3 · Nach IEC/EN 62061
Safety Integrity Level (SIL) 3 · Nach IEC/EN 61508
· Nach EN 50156-1 für Feuerungsanlagen
· 1-kanalige oder 2-kanalige Beschaltung
· Ausgang: max. 4 Schließer
· AC 230 V Variante mit galvanischer Trennung im Schaltkreis
· LED-Anzeigen für Kanal 1 / 2 und Betriebszustand
· Kurzschlusserkennung zwischen Klemme Y1 und Masse
· Leiteranschluss: auch 2 x 1,5 mm2 Litze mit Hülse und
· Kunststoffkragen oder 2 x 2,5 mm2 massiv DIN 46 228-1/-2/-3/-4
· 22,5 mm Baubreite
Ausführung
- Ausstattung: DC, 24 V
Lieferumfang
- Geliefert wird: Dold&Söhne Not-Aus-Modul LG5924.48/61 DC24V, Verpackungseinheit: 1 Stk., EAN: 4030641619169
