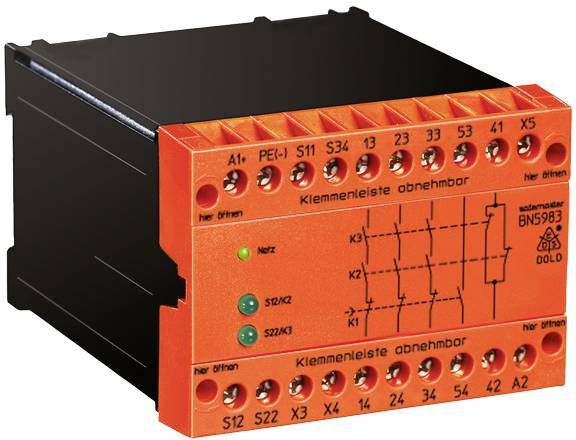

Sicherheitsschaltgerät BN5983.53 DC24V Dold Betriebsspannung: 24 V/DC 3 Schließer, 1 Öffner (B x H x T) 45 x 74 x 121 mm
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Piece
Produkt-Art
Sicherheitsschaltgerät
Anschluss
Schraubklemmen
Betriebsspannung
24 V/DC
Typ
BN5983.53 DC24V
Datenblatt (PDF)
Anzahl
Gesamt (CHF 480.99 / Stück)
CHF 480.99
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Dold&Söhne Dold&Söhne Not-Aus-Modul BN5983.53 DC24V
- Grundgerät, Tragschienenmontage möglich: ja, Mit abnehmbaren Klemmen: nein, Schraubanschluss, DC, 24 V, Geeignet zur Überwachung von Positionsschaltern: ja, Geeignet zur Überwachung von NOT-AUS-Kreisen: ja, Geeignet zur Überwachung von Ventilen: nein, Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen: nein, Geeignet zur Überwachung von taktilen Sensoren: nein
Technische Daten
- Mechanische Lebensdauer: 10 x 106 Schaltspiele
- Elektrische Lebensdauer bei AC 230 V, 6 A, cos phi = 1: > 5 x 105 Schaltspiele
- Zulässige Schalthäufigkeit: 6 000 Schaltspiele / h
- Temperaturbereich Betrieb: - 15 ... + 55 °C
- Gehäuse: Thermoplast mit V0-Verhalten nach UL Subj. 94
- Gewicht: 840 g
- Schnellbefestigung: Hutschiene
- Schaltvermögen: siehe Datenblatt
- Verpackungsart
Piece
- Produkt-Art
Sicherheitsschaltgerät
- Typ
BN5983.53 DC24V
- Anschluss
Schraubklemmen
- Betriebsspannung
24 V/DC
- Ansprechzeit
100 ms
- Kontaktart
3 Schließer
1 Öffner
- Schaltspannung (max.)
400 V/AC
- Max. Schaltleistung
1380 W
- Performance Level
PL e
- Safety Integrity Level
SIL 3
- Sicherheitskategorie
4
- Besonderheiten
LED-Anzeige
IP20
IP40
- Betriebstemperatur (min.)
-15 °C
- Betriebstemperatur (max.)
+55 °C
- Tiefe
121 mm
- Breite
45 mm
- Höhe
74 mm
- Abm.
(B x H x T) 45 x 74 x 121 mm
- Inhalt
1 St.
- Nennspannung
24 V/DC
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2359251 Sicherheitsschaltgerät BN5983.53 DC24V Dold Betriebsspannung: 24 V/DC 3 Schließer, 1 Öffner (B x H x T) 45 x 74 x 121 mm
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2359251 Sicherheitsschaltgerät BN5983.53 DC24V Dold Betriebsspannung: 24 V/DC 3 Schließer, 1 Öffner (B x H x T) 45 x 74 x 121 mm
Beschreibung
· Schutz von Personen und Maschinen
· Not-Aus-Schaltungen von Maschinen
· Überwachung von Schiebeschutzgittern
· Entspricht
Performance Level (PL) e und Kategorie 4 nach EN ISO 13849-1
SIL-Anspruchsgrenze (SIL CL) 3 · Nach IEC/EN 62061
Safety Integrity Level (SIL) 3 · Nach IEC/EN 61508
· Ausgang: 3 Schließer, 1 Öffner für AC 400 V
· 1- oder 2-kanalige Beschaltung
· LED-Anzeigen für Betriebsspannung, Kanal 1 und 2
· Rückführkreis X3 - X4 zur Überwachung externer Schütze
· Abnehmbare Klemmenleisten
· Überspannungs- und Kurzschlussschutz
· Wahlweise vergoldete Kontakte auch zum Schalten von
· Kleinlasten (Signal für SPS)
· 100 mm Baubreite
· Not-Aus-Schaltungen von Maschinen
· Überwachung von Schiebeschutzgittern
· Entspricht
Performance Level (PL) e und Kategorie 4 nach EN ISO 13849-1
SIL-Anspruchsgrenze (SIL CL) 3 · Nach IEC/EN 62061
Safety Integrity Level (SIL) 3 · Nach IEC/EN 61508
· Ausgang: 3 Schließer, 1 Öffner für AC 400 V
· 1- oder 2-kanalige Beschaltung
· LED-Anzeigen für Betriebsspannung, Kanal 1 und 2
· Rückführkreis X3 - X4 zur Überwachung externer Schütze
· Abnehmbare Klemmenleisten
· Überspannungs- und Kurzschlussschutz
· Wahlweise vergoldete Kontakte auch zum Schalten von
· Kleinlasten (Signal für SPS)
· 100 mm Baubreite
Ausführung
- Ausstattung: DC, 24 V
Lieferumfang
- Geliefert wird: Dold&Söhne Not-Aus-Modul BN5983.53 DC24V, Verpackungseinheit: 1 Stk., EAN: 4030641321550
