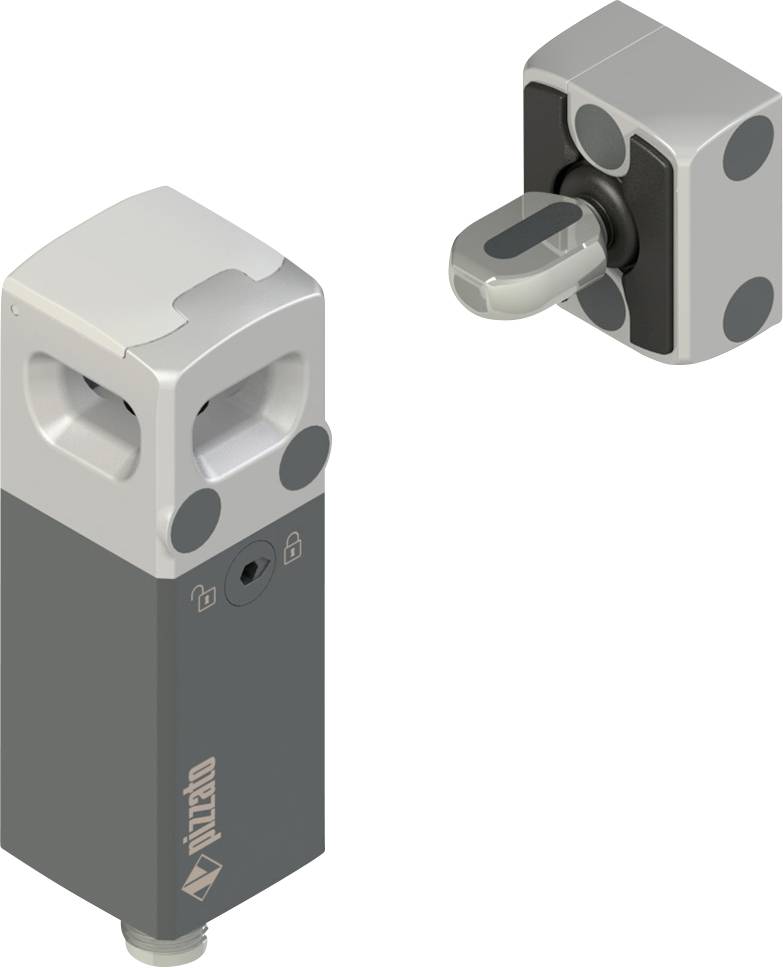

Sicherheitsschalter NX P42AZ1SMK-F60 Pizzato Elettrica Betriebsspannung: 24 V/DC (B x H x T) 30 x 94.3 x 30 mm 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sicherheitsschalter
Anschluss
M12, 12 polig
Betriebsspannung
24 V/DC
Typ
NX P42AZ1SMK-F60
Betriebsspannung min.
21.6 V
Datenblatt (PDF)
Anzahl
Gesamt (CHF 323.73 / Stück)
CHF 323.73
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Produkt-Art
Sicherheitsschalter
- Typ
NX P42AZ1SMK-F60
- Anschluss
M12, 12 polig
- Betriebsspannung
24 V/DC
- Betriebsspannung min.
21.6 V
- Betriebsspannung max.
26.4 V
- Betriebsspannungsbereich
21.6 - 26.4 V
- Schaltstrom (max.)
0.25 A
- Performance Level
PL e
- Safety Integrity Level
SIL 3
- Sicherheitskategorie
4
- Zulassungen (Sensoren)
CE
cULus
TÜV
IP67
IP69K
- Betriebstemperatur (min.)
-20 °C
- Betriebstemperatur (max.)
50 °C
- Tiefe
30 mm
- Breite
30 mm
- Höhe
94.3 mm
- Abm.
(B x H x T) 30 x 94.3 x 30 mm
- Inhalt
1 St.
- Industrieverpackung
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3737404 Sicherheitsschalter NX P42AZ1SMK-F60 Pizzato Elettrica Betriebsspannung: 24 V/DC (B x H x T) 30 x 94.3 x 30 mm 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3737404 Sicherheitsschalter NX P42AZ1SMK-F60 Pizzato Elettrica Betriebsspannung: 24 V/DC (B x H x T) 30 x 94.3 x 30 mm 1 St.
Beschreibung
Funktionsweise:
Modus 1 des bistabilen Elektromagneten. Aktivierung von OS1 und OS2 bei eingeführtem und verriegeltem Betätiger.
Ein- und Ausgänge:
2 Sicherheits-Eingänge IS1, IS2
2 Sicherheits-Ausgänge OS1, OS2
1 Meldeausgang für eingeführten Betätiger O3
1 Meldeausgang für verriegelten Betätiger O4
2 Aktivierungseingänge Elektromagnet IE1, IE2
1 Eingang für Programmierung/Reset I3
Hilfsentsperrung:
Entriegelung mit Sechskantschlüssel an 3 Seiten
Typ des integrierten Kabels oder Steckverbinders:
M12-Steckverbinder, 12-polig
Betätiger:
Mit Universalbetätiger auf hohem Niveau Kodierung VN NX-F60
Beleuchtbare RGB-LED-Abdeckung mit mehrfarbiger Signalisierung
Schutzart:
IP67 nach EN 60529 und IP69K nach ISO 20653
Modus 1 des bistabilen Elektromagneten. Aktivierung von OS1 und OS2 bei eingeführtem und verriegeltem Betätiger.
Ein- und Ausgänge:
2 Sicherheits-Eingänge IS1, IS2
2 Sicherheits-Ausgänge OS1, OS2
1 Meldeausgang für eingeführten Betätiger O3
1 Meldeausgang für verriegelten Betätiger O4
2 Aktivierungseingänge Elektromagnet IE1, IE2
1 Eingang für Programmierung/Reset I3
Hilfsentsperrung:
Entriegelung mit Sechskantschlüssel an 3 Seiten
Typ des integrierten Kabels oder Steckverbinders:
M12-Steckverbinder, 12-polig
Betätiger:
Mit Universalbetätiger auf hohem Niveau Kodierung VN NX-F60
Beleuchtbare RGB-LED-Abdeckung mit mehrfarbiger Signalisierung
Schutzart:
IP67 nach EN 60529 und IP69K nach ISO 20653
