Sicherheitsschalter NS D4ST1SMK-F41 Pizzato Elettrica Betriebsspannung: 24 V/DC (B x H x T) 40 x 145.5 x 38.5 mm 1 St.

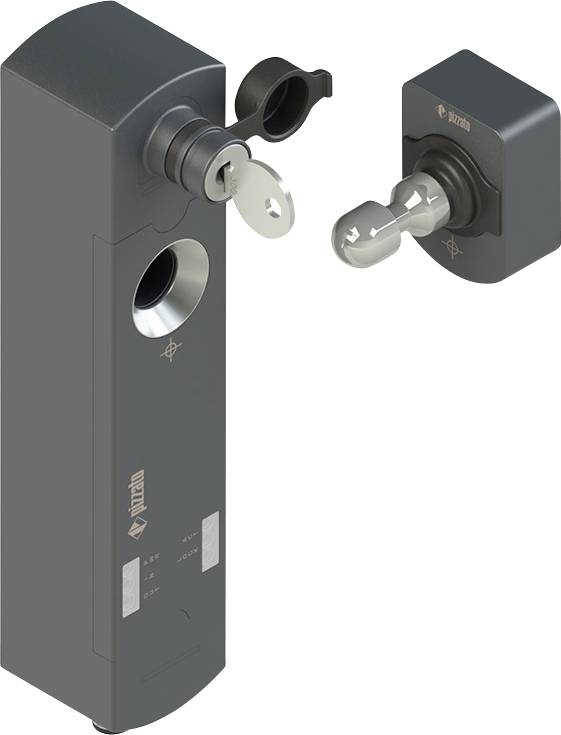

Ein zweiteiliger Verschlussmechanismus mit rechteckigem Design, mit einem zylindrischen Schloss und Schlüssel auf der linken Seite und einer entsprechenden Komponente auf der rechten Seite.

Produkt-Art

Sicherheitsschalter

Anschluss

M12, 12 polig

Betriebsspannung

24 V/DC

Typ

NS D4ST1SMK-F41

Betriebsspannung min.

21.6 V

Datenblatt (PDF)

Lieferung Fr., 30. Okt.

Anzahl

Stück

Gesamt (CHF 358.88 / Stück)

CHF 358.88

zzgl. MwSt.

Kostenfreier Versand

nur CHF 37.14

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Produkt-Art: Sicherheitsschalter

Typ: NS D4ST1SMK-F41

Anschluss: M12, 12 polig

Betriebsspannung: 24 V/DC

Betriebsspannung min.: 21.6 V

Betriebsspannung max.: 26.4 V

Betriebsspannungsbereich: 21.6 - 26.4 V

Schaltspannung (max.): 24 V/DC

Schaltstrom (max.): 0.25 A

Max. Schaltleistung: 6 W

Safety Integrity Level: SIL 3

Sicherheitskategorie: 4

: IP67
IP69K

Betriebstemperatur (min.): -20 °C

Betriebstemperatur (max.): 50 °C

Tiefe: 38.5 mm

Breite: 40 mm

Höhe: 145.5 mm

Abm.: (B x H x T) 40 x 145.5 x 38.5 mm

Inhalt: 1 St.

Industrieverpackung: Ja

Nennspannung: 24 V/DC

Dokumente & Downloads

Datenblatt

Datenblatt 3737362 Sicherheitsschalter NS D4ST1SMK-F41 Pizzato Elettrica Betriebsspannung: 24 V/DC (B x H x T) 40 x 145.5 x 38.5 mm 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3737362 Sicherheitsschalter NS D4ST1SMK-F41 Pizzato Elettrica Betriebsspannung: 24 V/DC (B x H x T) 40 x 145.5 x 38.5 mm 1 St.

Beschreibung

Allgemeine Funktionen

Betätiger:
Mit Universalbetätiger auf hohem Niveau Kodierung VN NS-F41

Gehäuse:
Gehäuse aus Technopolymer

Arbeitsweiseprinzip:
D Prinzip, Gesperrter Betätiger mit aberregtem Elektromagnet
Modus 1: OS-Sicherheits-Ausgänge aktiv bei verriegelter Schutzeinrichtung

Eingänge und Ausgänge:
2 Sicherheits-Eingänge IS1-IS2,
2 Sicherheits-Ausgänge OS1-OS2,
1 Meldeausgang für eingeführten Betätiger O3,
1 Meldeausgang für verriegelter Betätiger O4,
2 Aktivierungseingänge Elektromagnet IE1-IE2,
1 Programmier- / Reset-Eingang I3

Einstellbare Hilfsentriegelung:
Frontseitige Hilfsentsperrung mit Schloss

Ausrichtung der Anschlüsse:
Kabel oder Steckverbinder unten

Typ der Verbindung:
M12-Steckverbinder, 12-polig

Schutzart:
IP67 nach EN 60529 und IP69K nach ISO 20653

Tastenkonfiguration:
Kein Gerät
