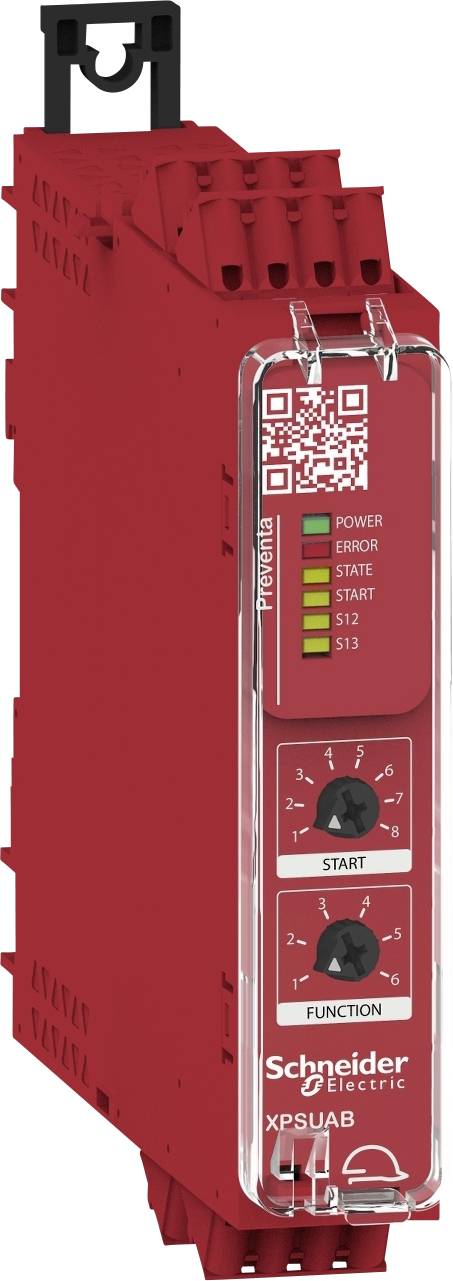

Name: Sicherheitsrelais XPSUAB11CC Schneider Electric Betriebsspannung: 24 V DC/AC 1 Wechsler (B x H x T) 22.5 x 100 x 120 mm
Brand: Schneider Electric
SKU: 2373927
Availability: BackOrder

Sicherheitsrelais XPSUAB11CC Schneider Electric Betriebsspannung: 24 V DC/AC 1 Wechsler (B x H x T) 22.5 x 100 x 120 mm -0

Sicherheitsrelais XPSUAB11CC Schneider Electric Betriebsspannung: 24 V DC/AC 1 Wechsler (B x H x T) 22.5 x 100 x 120 mm -1

1/2

Produkt-Art

Sicherheitsrelais

Anschluss

Federkraftklemme

Betriebsspannung

24 V DC/AC

Typ

XPSUAB11CC

Ansprechzeit

20 ms

Datenblatt (PDF)

Lieferung Fr., 5. Feb. 2027

Anzahl

Stück

Gesamt (CHF 75.95 / Stück)

CHF 111.95

-32 %

CHF 75.95

inkl. MwSt.

nur CHF 10.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Sicherheitsrelais 6Fkt 1Kreis PLc/Kat1/SIL1 1S1Ö 1T 24V FZ

Universell einsetzbare Sicherheitsrelais mit Diagnosefunktion
6 bis 10 verschiedenen Sicherheitsfunktionen direkt am Gerät auswählbar (modellabhängig)
Reduzierte Artikelzahl für einfache Produktauswahl und effiziente Lagerhaltung
Sicherheitsfunktion und Startposition über frontseitigen Drehschalter wählbar
Zeitverzögerung (SS1) von 0,1 Sekunden bis 15 Minuten einstellbar
Diagnosefunktion zur Zustandsübertragung an eine SPS und Reduzierung von Stillstandzeiten
Übertragung von Zuständen und Fehlern mittels eines Telegramms per Direktverdrahtung an den Standardeingang einer SPS
Ein vorgefertigter Funktionsbaustein wertet die Meldungen aus und meldet Zustandsinformationen
Einfache Einbindung in Drittanbieter-Systeme durch vorgefertigte Funktionsbausteine
Nur zwei Versorgungsvarianten: 24 V AC/DC und 48 - 240 V AC/DC
Weltweite Zulassung und Sicherheitsniveau PL e/Kat 4/SIL3/SILCL3
Zwei Baugrößen: 22,5 und 45 mm Breite

Technische Daten

Montagehalterung: 35 mm symmetrische DIN-Schiene
Leistungsaufnahme: 1,5 W 24 V DC
Sicherheitseingänge: 1
Nennbetriebsstrom Ie: 5 A AC-1; 3 A AC-15; 5 A DC-1; 3 A DC-13; 3 A AC-1; 1 A AC-15; 2 A DC-1; 1 A DC-13
Synchronisationszeit zwischen Eingängen: 0,5 s; 2,2 s
Maximale Reaktionszeit bei geöffnetem Eingang: 20 ms
PVC-frei: Ja

Produkt-Art: Sicherheitsrelais

Typ: XPSUAB11CC

Anschluss: Federkraftklemme

Betriebsspannung: 24 V DC/AC

Ansprechzeit: 20 ms

Kontaktart: 1 Wechsler

Performance Level: PL c

Safety Integrity Level: SIL 1

Sicherheitskategorie: 1

Zulassungen (Sensoren): TÜV
cUL

Besonderheiten: LED-Anzeige

: IP20
IP40
IP54

Betriebstemperatur (min.): -25 °C

Betriebstemperatur (max.): +55 °C

Tiefe: 120 mm

Breite: 22.5 mm

Höhe: 100 mm

Abm.: (B x H x T) 22.5 x 100 x 120 mm

Inhalt: 1 St.

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Betriebsspannung

Anschluss

Sicherheitsrelais XPSUAB11CC Schneider Electric Betriebsspannung: 24 V DC/AC 1 Wechsler (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Bestell-Nr.:2373927

Lieferung Fr., 5. Feb. 2027

Conrad Electronic

Dieser Artikel

24 V DC/AC

Federkraftklemme

Stück

Min.: 1

Vielfache: 1

CHF 75.95^*

Sicherheitsrelais XPSUAB11CP Schneider Electric Betriebsspannung: 24 V DC/AC 1 Wechsler (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Bestell-Nr.:2373928

Lieferung Mi., 2. Dez.

Conrad Electronic

24 V DC/AC

Schraubklemmen

Stück

Min.: 1

Vielfache: 1

CHF 75.95^*

Sicherheitsrelais XPSUAB31CC Schneider Electric Betriebsspannung: 24 V 1 Wechsler (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Bestell-Nr.:2373929

Lieferung Do., 31. Dez. 2026

Conrad Electronic

24 V

Federkraftklemme

Stück

Min.: 1

Vielfache: 1

CHF 83.95^*

Sicherheitsrelais XPSUAF13AC Schneider Electric Betriebsspannung: 24 V DC/AC 3 Schließer (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Bestell-Nr.:2373931

Lieferung Mi., 30. Dez. 2026

Conrad Electronic

24 V DC/AC

Federkraftklemme

Stück

Min.: 1

Vielfache: 1

CHF 177.95^*

Sicherheitsrelais XPSUAF13AP Schneider Electric Betriebsspannung: 24 V DC/AC 3 Schließer (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Bestell-Nr.:2373932

Lieferung Do., 15. Okt.

17 StückConrad Electronic

24 V DC/AC

Schraubklemmen

Stück

Min.: 1

Vielfache: 1

CHF 159.95^*

Sicherheitsrelais XPSUAF33AC Schneider Electric Betriebsspannung: 24 V/DC 3 Schließer (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Bestell-Nr.:2373933

Lieferung Mi., 30. Dez. 2026

Conrad Electronic

24 V/DC

Federkraftklemme

Stück

Min.: 1

Vielfache: 1

CHF 193.95^*

Sicherheitsrelais XPSUAF33AP Schneider Electric Betriebsspannung: 24 V/DC 3 Schließer (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Bestell-Nr.:2373934

Lieferung Mi., 30. Dez. 2026

Conrad Electronic

24 V/DC

Schraubklemmen

Stück

Min.: 1

Vielfache: 1

CHF 193.95^*

Sicherheitsrelais XPSUAK12AC Schneider Electric Betriebsspannung: 24 V DC/AC 2 Schließer, 1 Öffner (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Bestell-Nr.:2373935

Lieferung Mi., 30. Dez. 2026

Conrad Electronic

24 V DC/AC

Federkraftklemme

Stück

Min.: 1

Vielfache: 1

CHF 189.95^*

Sicherheitsrelais XPSUAK12AP Schneider Electric Betriebsspannung: 24 V DC/AC 2 Schließer, 1 Öffner (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Bestell-Nr.:2373936

Lieferung Mi., 30. Dez. 2026

Conrad Electronic

24 V DC/AC

Schraubklemmen

Stück

Min.: 1

Vielfache: 1

CHF 189.95^*

Sicherheitsrelais XPSUAK32AC Schneider Electric 2 Schließer, 1 Öffner (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Bestell-Nr.:2373937

Lieferung Mi., 30. Dez. 2026

Conrad Electronic

Federkraftklemme

Stück

Min.: 1

Vielfache: 1

CHF 207.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 2373927 Sicherheitsrelais XPSUAB11CC Schneider Electric Betriebsspannung: 24 V DC/AC 1 Wechsler (B x H x T) 22.5 x 100 x 120 mm

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2373927 Sicherheitsrelais XPSUAB11CC Schneider Electric Betriebsspannung: 24 V DC/AC 1 Wechsler (B x H x T) 22.5 x 100 x 120 mm

Beschreibung

Sicherheitsrelais
PL/Kategorie nach ISO13849-1: PL c/Kat. 1
SIL 1 (IEC 61508)
Eingangskanäle: 2
Freigabestrompfade/ Meldestrompfade: 1 x Wechsler
Mit Diagnoseausgang
Versorgungsspannung: 24 V AC/DC
Anschluss: Federzugklemmen ***Eine Rückgabe ist nur im ungeöffneten Zustand möglich***

Das Sicherheitsrelais Harmony XPSUAB11CC von Schneider Electric dient der Überwachung sicherheitsgerichteter Stromkreise. Es verfügt über einen Wechsler als Freigabestrompfad und Hilfskontakt und kann zweikanalig angesteuert werden. Zur Erleichterung der Diagnose und Wartung verfügt das Relais über einen gepulsten Halbleiter-Diagnoseausgang. Dieser kann mittels SPS-Diagnosebaustein ausgewertet werden.

Das Sicherheitsrelais Harmony XPSUAB11CC mit einer Versorgungsspannung von 24 V AC/DC bietet eine Funktionsanzeige mit vier gelben LED's sowie jeweils einer grünen (Power) und einer roten (Error) LED. Es wird über abnehmbare Federzugklemmen angeschlossen und kann auf einer Tragschiene DIN 35 montiert werden.
