Sicherheitsrelais UG6970.04PS/61 DC24V Dold Betriebsspannung: 24 V/DC 4 Schließer (B x H x T) 22.5 x 110 x 120.3 mm LED-

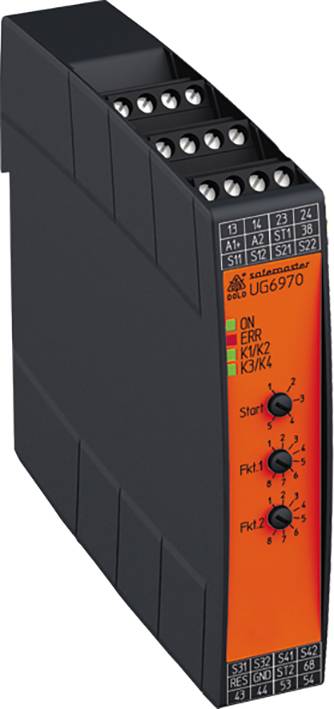

Elektrisches Schaltgerät, schwarz-orange, mit mehreren Anschlussklemmen oben. LEDs zeigen Status an: 'ON', 'ERR', 'K1/K2', 'K3/K4'.

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Sicherheitsrelais

Anschluss

Schraubklemmen steckbar

Betriebsspannung

24 V/DC

Typ

UG6970.04PS/61 DC24V

Datenblatt (PDF)

Lieferung Do., 26. Nov.

Anzahl

Stück

Gesamt (CHF 480.99 / Stück)

CHF 480.99

zzgl. MwSt.

Kostenfreier Versand

nur CHF 55.71

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Dold&Söhne Dold&Söhne Sicherheitsmodul UG6970.04PS/61 DC24V

2 Schließer pro Sicherheitsfunktion

Technische Daten

Zwei voneinander unabhängige Sicherheitsfunktionen einstellbar
Lichtgitter, Not-Aus, Schaltmatte, Schutztür, Zweihand
Eingang
Nennspannung UN: DC 24 V
Spannungsbereich: 0,8 ... 1,1 UN
Nennverbrauch: Typ. 3,2 W
Absicherung des Gerätes: Intern mit PTC
Überspannungsschutz: Intern durch VDR
Einschaltdauer EIN-Taster: 0,1 s < tEIN < 3 s
Einschaltdauer Reset-Taster: > 3 s
Sicherheitsfunktion
Schaltmatte/Schaltleiste (4)
Max. zulässiger
Schaltleistenkontaktwiderstand: 1000 Ω
Schaltstrom bei Kurzschluss: Typ. 15 mA bei UN
Lichtschranke (8)
Steuerstrom über S12, S22
bzw. S32, S42: Typ. 8 mA bei UN
Mindestspannung an Klemmen
S12, S22 bzw. S32, S42
bei aktiviertem Gerät: DC 10 V
Kontaktbestückung: 2 Schließer pro Sicherheitsfunktion
Temperaturbereich Betrieb: - 25 ... + 60 °C

Verpackungsart: Piece

Produkt-Art: Sicherheitsrelais

Typ: UG6970.04PS/61 DC24V

Anschluss: Schraubklemmen steckbar

Betriebsspannung: 24 V/DC

Betriebsspannung max.: 24 V/DC

Betriebsspannungsbereich: 24 V/DC (max)

Kontaktart: 4 Schließer

Schaltspannung (max.): 230 V/AC

Schaltstrom (max.): 8 A

Performance Level: PL e

Safety Integrity Level: SIL 3

Sicherheitskategorie: 4

Besonderheiten: LED-Anzeige

: IP20
IP40

Betriebstemperatur (max.): 60 °C

Tiefe: 120.3 mm

Breite: 22.5 mm

Höhe: 110 mm

Abm.: (B x H x T) 22.5 x 110 x 120.3 mm

Inhalt: 1 St.

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2359203 Sicherheitsrelais UG6970.04PS/61 DC24V Dold Betriebsspannung: 24 V/DC 4 Schließer (B x H x T) 22.5 x 110 x 120.3 mm LED-

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2359203 Sicherheitsrelais UG6970.04PS/61 DC24V Dold Betriebsspannung: 24 V/DC 4 Schließer (B x H x T) 22.5 x 110 x 120.3 mm LED-

Beschreibung

Das multifunktionale Sicherheitsmodul UG 6970 dient dem Schutz von Personen und Maschinen durch sicherheitsgerichtetes Freigeben und Unterbrechen eines Sicherheitsstromkreises. Es findet Anwendung zusammen mit Not-Halt-Tastern, Schutztüren, Lichtschranken mit Selbsttest (Typ 4) nach IEC/EN 61 496-1, Zweihandschaltern bei Pressen der Metallbearbeitung, sowie Arbeitsmaschinen mit gefährlichen Schließbewegungen (Type III C nach EN 574) und sicherheitsgerichteten Schaltmatten, Schaltleisten und Bandschaltern. Einfach mit Drehschalter sind am UG 6970 zwei aus 5 voneinander unabhängigen Sicherheitsfunktionen einstellbar. Dies reduziert die Gerätevielfalt am Lager und erleichtert ihnen ihre Disposition.

· Entspricht
Performance Level (PL) e und Kategorie 4 nach EN ISO 13849-1
SIL-Anspruchsgrenze (SIL CL) 3 · Nach IEC/EN 62061
Safety Integrity Level (SIL) 3 · Nach IEC/EN 61508 und IEC/EN 61511
· Nach EN 50156-1 für Feuerungsanlagen
· Leitungsschlusserkennung am Ein-Taster
· Aktivierung über Ein-Taster oder automatische Ein-Funktion
· Mit oder ohne Querschlusserkennung
· 2-kanaliger Aufbau
· Zwangsgeführte Ausgangskontakte
· Ausgang: 2 Schließer pro Sicherheitsfunktion
· 1 Halbleitermeldeausgang pro Sicherheitsfunktion
· LED-Anzeigen Betriebsspannung, Sicherheitsfunktion 1, 2 und Fehler
· Baubreite 22,5 mm
