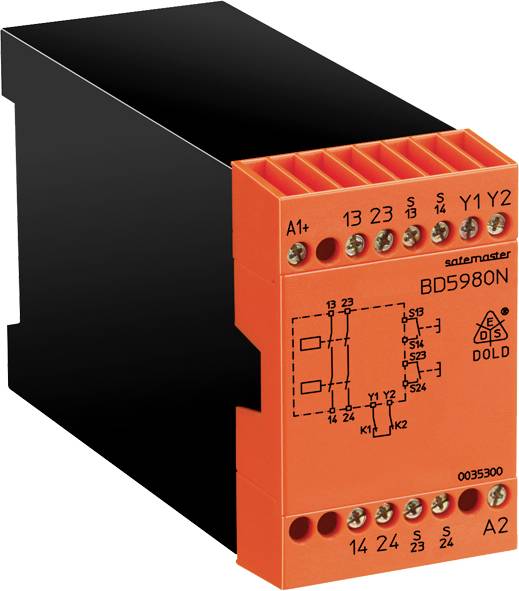

Sicherheitsrelais BD5980N.02 DC24V Dold Betriebsspannung: 24 V/DC 2 Schließer (B x H x T) 45 x 74 x 121 mm 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sicherheitsrelais
Anschluss
Schraubklemmen
Betriebsspannung
24 V/DC
Typ
BD5980N.02 DC24V
Ansprechzeit
30 ms
Datenblatt (PDF)
Anzahl
Gesamt (CHF 401.43 / Stück)
CHF 401.43
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Dold&Söhne Dold&Söhne 2-Handsicherheitsrelais BD5980N.02 DC24V
- Kompakte anschlussfertige Zweihandschaltung
- Kosteneinsparung durch Wegfall konventioneller Schützsteuerungen
- Überwachung externer Schütze zur Kontaktvervielfachung -verstärkung über Rückführkreis Y1 - Y2
- Baumustergeprüfte Schaltung nach den Anforderungen der Berufsgenossenschaft
Technische Daten
- Spannungsbereich: AC 0,8 ... 1,1 UN
- bei 10 % Restwelligkeit: DC 0,9 ... 1,2 UN
- bei 48 % Restwelligkeit: DC 0,8 ... 1,1 UN
- Nennverbrauch: AC 24 V ... 230 V 4,0 VA
- DC 24 V 2,5 W
- Nennfrequenz: 50 / 60 Hz
- Verzögerungszeit für die Gleichzeitigkeitsforderung: 0,5 s
- Steuerkontakte: 2 x 1 Schließer
- Strom über Steuerkontakte: 35 mA bei 24 V
- Die Steuerleitungen dürfen eine Länge von 30 m nicht überschreiten und müssen getrennt von Leitungskabeln verlegt werden.
- Absicherung des Gerätes: intern mit PTC
- Kontaktart: Relais zwangsgeführt
- Ausgangsnennspannung: AC 250 V
- DC: siehe Lichtbogengrenzkurve
- Thermischer Strom Ith: siehe Dauerstromgrenzkurve
- Schaltvermögen nach AC 15: 3 A / AC 230V IEC/EN 60 947-5-1
- in Anlehnung an AC 15: 6 A / AC 230V bei 0,25 Hz
- nach DC 13: 2 A / DC 24 V IEC/EN 60 947-5-1
- in Anlehnung an DC 13: 6 A / DC 24 V bei 0,1 Hz
- Elektrische Lebensdauer bei AC 230 V, 6 A, cos ϕ = 1: > 5 x 105 Schaltspiele
- Zulässige Schalthäufigkeit: max. 1200 Schaltspiele / h
- Kurzschlussfestigkeit
- max. Schmelzsicherung: 6 A gG / gL IEC/EN 60 947-5-1
- max. Sicherungsautomat: C 10 A
- Mechanische Lebensdauer: 10 x 106 Schaltspiele
- Produkt-Art
Sicherheitsrelais
- Typ
BD5980N.02 DC24V
- Anschluss
Schraubklemmen
- Betriebsspannung
24 V/DC
- Ansprechzeit
30 ms
- Kontaktart
2 Schließer
- Schaltspannung (max.)
230 V/AC
- Schaltstrom (max.)
6 A
- Performance Level
PL c
- Safety Integrity Level
SIL 1
- Sicherheitskategorie
1
IP20
IP40
- Betriebstemperatur (min.)
-15 °C
- Betriebstemperatur (max.)
+55 °C
- Tiefe
121 mm
- Breite
45 mm
- Höhe
74 mm
- Abm.
(B x H x T) 45 x 74 x 121 mm
- Inhalt
1 St.
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2359268 Sicherheitsrelais BD5980N.02 DC24V Dold Betriebsspannung: 24 V/DC 2 Schließer (B x H x T) 45 x 74 x 121 mm 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2359268 Sicherheitsrelais BD5980N.02 DC24V Dold Betriebsspannung: 24 V/DC 2 Schließer (B x H x T) 45 x 74 x 121 mm 1 St.
Beschreibung
Das BD 5980N dient dem sicherheitsgerichteten Freigeben und Unterbrechen eines Sicherheitsstromkreises. Es kann zum Schutz von Personen und Maschinen in Anwendungen mit Zweihandschaltern bei Pressen der
Metallbearbeitung, sowie bei anderen Arbeitsmaschinen mit gefährliche Schließbewegungen gemäß EN 574 Kategorie III A verwendet werden
Einsatz in Steuerungen von Arbeitsmaschinen mit gefährlichen Schließbewegungen für die Gleichzeitigkeitsüberwachung gemäß EN 574 Kategorie III A.
· Entspricht
Performance Level (PL) c und Kategorie 1 nach EN ISO 13849-1: 2008
SIL-Anspruchsgrenze (SIL CL) 1 nach IEC/EN 62061
Safety Integrity Level (SIL 1) nach IEC/EN 61508
Kategorie 1 nach EN 954-1
Sicherheitsniveau Typ III-A gemäß EN 574
· Leiteranschluß: auch 2 x 1,5 mm2 Litze mit Hülse und Kunststoffkragen DIN 46 228-1/-2/-3/-4 oder 2 x 2,5 mm2 Litze mit Hülse DIN 46 228-1/-2/-3
· 2 Schließer
· 45 mm Baubreite
Metallbearbeitung, sowie bei anderen Arbeitsmaschinen mit gefährliche Schließbewegungen gemäß EN 574 Kategorie III A verwendet werden
Einsatz in Steuerungen von Arbeitsmaschinen mit gefährlichen Schließbewegungen für die Gleichzeitigkeitsüberwachung gemäß EN 574 Kategorie III A.
· Entspricht
Performance Level (PL) c und Kategorie 1 nach EN ISO 13849-1: 2008
SIL-Anspruchsgrenze (SIL CL) 1 nach IEC/EN 62061
Safety Integrity Level (SIL 1) nach IEC/EN 61508
Kategorie 1 nach EN 954-1
Sicherheitsniveau Typ III-A gemäß EN 574
· Leiteranschluß: auch 2 x 1,5 mm2 Litze mit Hülse und Kunststoffkragen DIN 46 228-1/-2/-3/-4 oder 2 x 2,5 mm2 Litze mit Hülse DIN 46 228-1/-2/-3
· 2 Schließer
· 45 mm Baubreite
Ausführung
- Ausstattung: DC, 24 V
Lieferumfang
- Geliefert wird: Dold&Söhne 2-Handsicherheitsrelais BD5980N.02 DC24V, Verpackungseinheit: 1 Stk., EAN: 4030641353001
