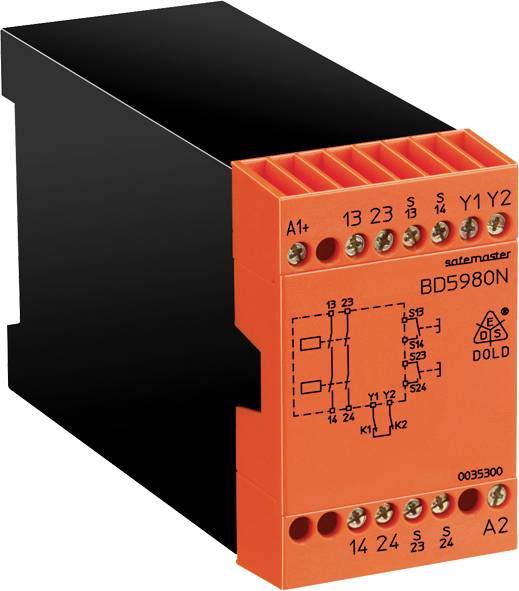

Sicherheitsrelais BD5980N.02 AC50/60Hz 230V Dold Betriebsspannung: 230 V/AC 2 Schließer (B x H x T) 45 x 74 x 121 mm 1 S
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sicherheitsrelais
Anschluss
Schraubklemmen
Betriebsspannung
230 V/AC
Typ
BD5980N.02 AC50/60Hz 230V
Ansprechzeit
30 ms
Datenblatt (PDF)
Anzahl
Gesamt (CHF 414.38 / Stück)
CHF 414.38
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Dold&Söhne Dold&Söhne 2-Handsicherheitsrelais AC50/60HZ 230V BD5980N.02 AC50/60HZ
- Kompakte anschlussfertige Zweihandschaltung
- Kosteneinsparung durch Wegfall konventioneller Schützsteuerungen
- Überwachung externer Schütze zur Kontaktvervielfachung -verstärkung über Rückführkreis Y1 - Y2
- Baumustergeprüfte Schaltung nach den Anforderungen der Berufsgenossenschaft
Technische Daten
- Spannungsbereich: AC 0,8 ... 1,1 UN
- bei 10 % Restwelligkeit: DC 0,9 ... 1,2 UN
- bei 48 % Restwelligkeit: DC 0,8 ... 1,1 UN
- Nennverbrauch: AC 24 V ... 230 V 4,0 VA
- DC 24 V 2,5 W
- Nennfrequenz: 50 / 60 Hz
- Verzögerungszeit für die Gleichzeitigkeitsforderung: 0,5 s
- Steuerkontakte: 2 x 1 Schließer
- Strom über Steuerkontakte: 35 mA bei 24 V
- Die Steuerleitungen dürfen eine Länge von 30 m nicht überschreiten und müssen getrennt von Leitungskabeln verlegt werden.
- Absicherung des Gerätes: intern mit PTC
- Kontaktart: Relais zwangsgeführt
- Ausgangsnennspannung: AC 250 V
- DC: siehe Lichtbogengrenzkurve
- Thermischer Strom Ith: siehe Dauerstromgrenzkurve
- Schaltvermögen nach AC 15: 3 A / AC 230V IEC/EN 60 947-5-1
- in Anlehnung an AC 15: 6 A / AC 230V bei 0,25 Hz
- nach DC 13: 2 A / DC 24 V IEC/EN 60 947-5-1
- in Anlehnung an DC 13: 6 A / DC 24 V bei 0,1 Hz
- Elektrische Lebensdauer bei AC 230 V, 6 A, cos ϕ = 1: > 5 x 105 Schaltspiele
- Zulässige Schalthäufigkeit: max. 1200 Schaltspiele / h
- Kurzschlussfestigkeit
- max. Schmelzsicherung: 6 A gG / gL IEC/EN 60 947-5-1
- max. Sicherungsautomat: C 10 A
- Mechanische Lebensdauer: 10 x 106 Schaltspiele
- Produkt-Art
Sicherheitsrelais
- Typ
BD5980N.02 AC50/60Hz 230V
- Anschluss
Schraubklemmen
- Betriebsspannung
230 V/AC
- Ansprechzeit
30 ms
- Kontaktart
2 Schließer
- Schaltspannung (max.)
230 V/AC
- Schaltstrom (max.)
6 A
- Performance Level
PL c
- Safety Integrity Level
SIL 1
- Sicherheitskategorie
1
IP20
IP40
- Betriebstemperatur (min.)
-15 °C
- Betriebstemperatur (max.)
+55 °C
- Tiefe
121 mm
- Breite
45 mm
- Höhe
74 mm
- Abm.
(B x H x T) 45 x 74 x 121 mm
- Inhalt
1 St.
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2359269 Sicherheitsrelais BD5980N.02 AC50/60Hz 230V Dold Betriebsspannung: 230 V/AC 2 Schließer (B x H x T) 45 x 74 x 121 mm 1 S
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2359269 Sicherheitsrelais BD5980N.02 AC50/60Hz 230V Dold Betriebsspannung: 230 V/AC 2 Schließer (B x H x T) 45 x 74 x 121 mm 1 S
Beschreibung
Einsatz in Steuerungen von Arbeitsmaschinen mit gefährlichen Schließbewegungen für die Gleichzeitigkeitsüberwachung gemäß EN 574 Kategorie III A.
· Entspricht
Performance Level (PL) c und Kategorie 1 nach EN ISO 13849-1: 2008
SIL-Anspruchsgrenze (SIL CL) 1 nach IEC/EN 62061
Safety Integrity Level (SIL 1) nach IEC/EN 61508
Kategorie 1 nach EN 954-1
Sicherheitsniveau Typ III-A gemäß EN 574
· Leiteranschluß: auch 2 x 1,5 mm2 Litze mit Hülse und Kunststoffkragen DIN 46 228-1/-2/-3/-4 oder 2 x 2,5 mm2 Litze mit Hülse DIN 46 228-1/-2/-3
· 2 Schließer
· 45 mm Baubreite
· Entspricht
Performance Level (PL) c und Kategorie 1 nach EN ISO 13849-1: 2008
SIL-Anspruchsgrenze (SIL CL) 1 nach IEC/EN 62061
Safety Integrity Level (SIL 1) nach IEC/EN 61508
Kategorie 1 nach EN 954-1
Sicherheitsniveau Typ III-A gemäß EN 574
· Leiteranschluß: auch 2 x 1,5 mm2 Litze mit Hülse und Kunststoffkragen DIN 46 228-1/-2/-3/-4 oder 2 x 2,5 mm2 Litze mit Hülse DIN 46 228-1/-2/-3
· 2 Schließer
· 45 mm Baubreite
Ausführung
- Ausstattung: AC, 230 V, 230 V
Lieferumfang
- Geliefert wird: Dold&Söhne 2-Handsicherheitsrelais AC50/60HZ 230V BD5980N.02 AC50/60HZ, Verpackungseinheit: 1 Stk., EAN: 4030641352998
