Schurter 3-139-125 SMD-Sicherung SMD 600 A Flink -F- 1 St. Piece – Conrad Electronic Schweiz | Conrad CH (DE)

Eine schwarze elektronische Komponente mit der Aufschrift "UHP 80A 9R 2409813", wahrscheinlich eine Sicherung oder ein Schutzschalter, mit einem metallischen Anschluss.

Eine schwarze elektronische Komponente mit der Aufschrift "UHP 80A 9R 2409813", wahrscheinlich eine Sicherung oder ein Schutzschalter, mit einem metallischen Anschluss.

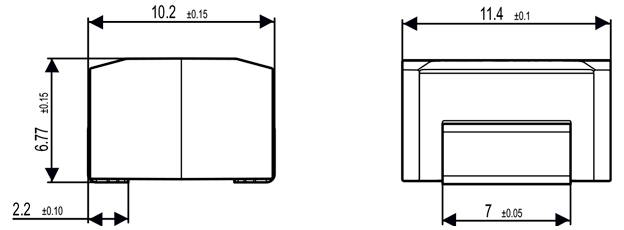

Technisches Diagramm einer Komponente mit Abmessungen: 10,2 x 6,77 x 2,2 mm und 11,4 x 7 mm. Toleranzen betragen ±0,15 oder ±0,1 mm.

„Technische Zeichnung mit Abmessungen einer rechteckigen Komponente. Linke Ansicht: 6,77 Höhe, 10,2 Breite. Rechte Ansicht: 11,4 Länge, 7 Breite."

1/3

Verpackungsart

Piece

Produkt-Art

SMD-Sicherung

Nennstrom - gerundet

600 A

Auslöse-Charakteristik

Flink -F-

Bauart

SMD

Datenblatt (PDF)

Schurter

Lieferung Fr., 15. Jan. 2027

Anzahl

Stück

Min.: 10

Vielfache: 10

Gesamt (CHF 4.85 / Stück)

CHF 48.50

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

SMD-Sicherung 11,4x10,2 60A 80VDC

SMD-Sicherung 11,4x10,2mm
hohes Ausschaltvermögen bis zu 3000A (@ 63V DC)
sehr schnelles Ausschalten beim 2-fachen Nennstrom
Dank Ihrer Bauart löst die Sicherung äusserst präzise aus und minimiert beim 2-fachen Überstrom eine zu starke Erwärmung der Umgebung.

Technische Daten

Serie: UHP
Montage: Leiterplattenmontage
Auslösezeit: flink
Gehäuse: 11,4 x 10,2 mm
Anwendungen: Für Automotive, Geräte für Rechenzentren, Telekommunikationseinrichtungen und Elektrowerkzeuge. Für SELV Applikationen mit hohen Nennströmen und Ansprüchen ans Ausschaltvermögen.
Gehäuse-Material: Polyphthalamid
Anschlussart: SMD
Schmelzintegral: 1.350 A²/s
Bemessungsausschaltvermögen: 2.000 A
Nennspannung V/DC: 80 V/DC
Spannungsabfall: 90 mV
Lötbarkeit: 245 °C / 3 s
Qualifikation: AEC-Q200

Verpackungsart: Piece

Produkt-Art: SMD-Sicherung

Abm.: (L x B x H) 10.2 x 11.4 x 6.77 mm

Nennstrom - gerundet: 600 A

Nennstrom: 600 A

Schaltvermögen: 2.000 A

Auslöse-Charakteristik: Flink -F-

Bemessungsspannung: 80 V/DC

Bauart: SMD

Länge: 10.2 mm

Breite: 11.4 mm

Höhe: 6.77 mm

Min. Temperatur: -55 °C

Max. Temperatur: 125 °C

Inhalt: 1 St.

RoHS-konform: Ja

Typ: 3-139-125

Prüfzeichen: UL 248-13, CSA C22.2 No. 248.13:22

Kontaktmaterial: Kupferlegierung verzinnt

Dokumente & Downloads

Datenblatt

Datenblatt 3738249 Schurter 3-139-125 SMD-Sicherung SMD 600 A Flink -F- 1 St. Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3738249 Schurter 3-139-125 SMD-Sicherung SMD 600 A Flink -F- 1 St. Piece

Beschreibung

Schurter SMD-Sicherung UHP flink 2.000A 80VDC 600A 11,4x10,2mm AEC-Q200

Beschreibung

Schurter SMD-Sicherung UHP flink 2.000A 80VDC 600A 11,4x10,2mm AEC-Q200
