Schurter 3-139-122 SMD-Sicherung SMD 50 A Flink -F- 1 St. Piece – Conrad Electronic Schweiz | Conrad CH (DE)

Eine kleine Glassicherung mit Metallkappen an beiden Enden, typischerweise in elektrischen Anwendungen zum Schutz vor Überstrom verwendet.

Eine kleine Glassicherung mit Metallkappen an beiden Enden, typischerweise in elektrischen Anwendungen zum Schutz vor Überstrom verwendet.

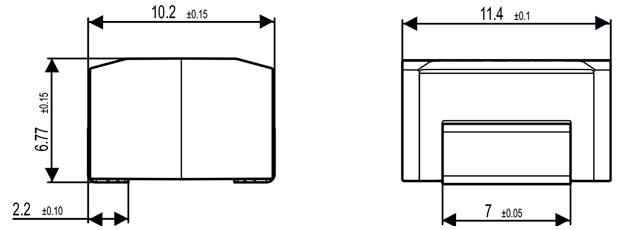

Technische Zeichnung mit Abmessungen eines rechteckigen Bauteils: Höhe 6,77 mm, Breite 10,2 mm und 11,4 mm, Tiefe 7 mm, mit Toleranzwerten.

Technisches Schaltschema eines Doppelrelaisschalters mit Maßangaben in Millimetern. Die linke Seite zeigt Front- und Seitenansichten; die rechte Seite zeigt die Draufsicht. Beschriftungen: 1) Leitung, 2) Last.

1/3

Verpackungsart

Piece

Produkt-Art

SMD-Sicherung

Nennstrom - gerundet

50 A

Auslöse-Charakteristik

Flink -F-

Bauart

SMD

Datenblatt (PDF)

Schurter

Lieferung Di., 10. Nov.

100 Stück

Anzahl

Stück

Min.: 10

Vielfache: 10

Gesamt (CHF 4.85 / Stück)

CHF 48.50

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

SMD-Sicherung 11,4x10,2 50A 80VDC

SMD-Sicherung 11,4x10,2mm
hohes Ausschaltvermögen bis zu 3000A (@ 63V DC)
sehr schnelles Ausschalten beim 2-fachen Nennstrom
Dank Ihrer Bauart löst die Sicherung äusserst präzise aus und minimiert beim 2-fachen Überstrom eine zu starke Erwärmung der Umgebung.

Technische Daten

Serie: UHP
Montage: Leiterplattenmontage
Auslösezeit: flink
Gehäuse: 11,4 x 10,2 mm
Anwendungen: Für Automotive, Geräte für Rechenzentren, Telekommunikationseinrichtungen und Elektrowerkzeuge. Für SELV Applikationen mit hohen Nennströmen und Ansprüchen ans Ausschaltvermögen.
Gehäuse-Material: Polyphthalamid
Anschlussart: SMD
Schmelzintegral: 1.250 A²/s
Bemessungsausschaltvermögen: 2.000 A
Nennspannung V/DC: 80 V/DC
Spannungsabfall: 90 mV
Lötbarkeit: 245 °C / 3 s
Qualifikation: AEC-Q200

Verpackungsart: Piece

Produkt-Art: SMD-Sicherung

Abm.: (L x B x H) 10.2 x 11.4 x 6.77 mm

Nennstrom - gerundet: 50 A

Nennstrom: 50 A

Auslöse-Charakteristik: Flink -F-

Bauart: SMD

Länge: 10.2 mm

Breite: 11.4 mm

Höhe: 6.77 mm

Min. Temperatur: -55 °C

Max. Temperatur: 125 °C

Inhalt: 1 St.

RoHS-konform: Ja

Typ: 3-139-122

Prüfzeichen: UL 248-13, CSA C22.2 No. 248.13:22

Kontaktmaterial: Kupferlegierung verzinnt

Dokumente & Downloads

Datenblatt

Datenblatt 3738246 Schurter 3-139-122 SMD-Sicherung SMD 50 A Flink -F- 1 St. Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3738246 Schurter 3-139-122 SMD-Sicherung SMD 50 A Flink -F- 1 St. Piece

Beschreibung

Schurter SMD-Sicherung UHP flink 2.000A 80VDC 50A 11,4x10,2mm AEC-Q200

Beschreibung

Schurter SMD-Sicherung UHP flink 2.000A 80VDC 50A 11,4x10,2mm AEC-Q200
